MANUAL DE UTILIZADOR MC 4M NILFISK
PT Instruções de Funcionamento 39
Esta máquina de lavar de alta pressão destina-se à utilização profissional, normalmente nas seguintes aplicações de limpeza:
chão/paredes, automóveis/camiões, edifícios/construções, contentores/barris e utilizações artesanais.

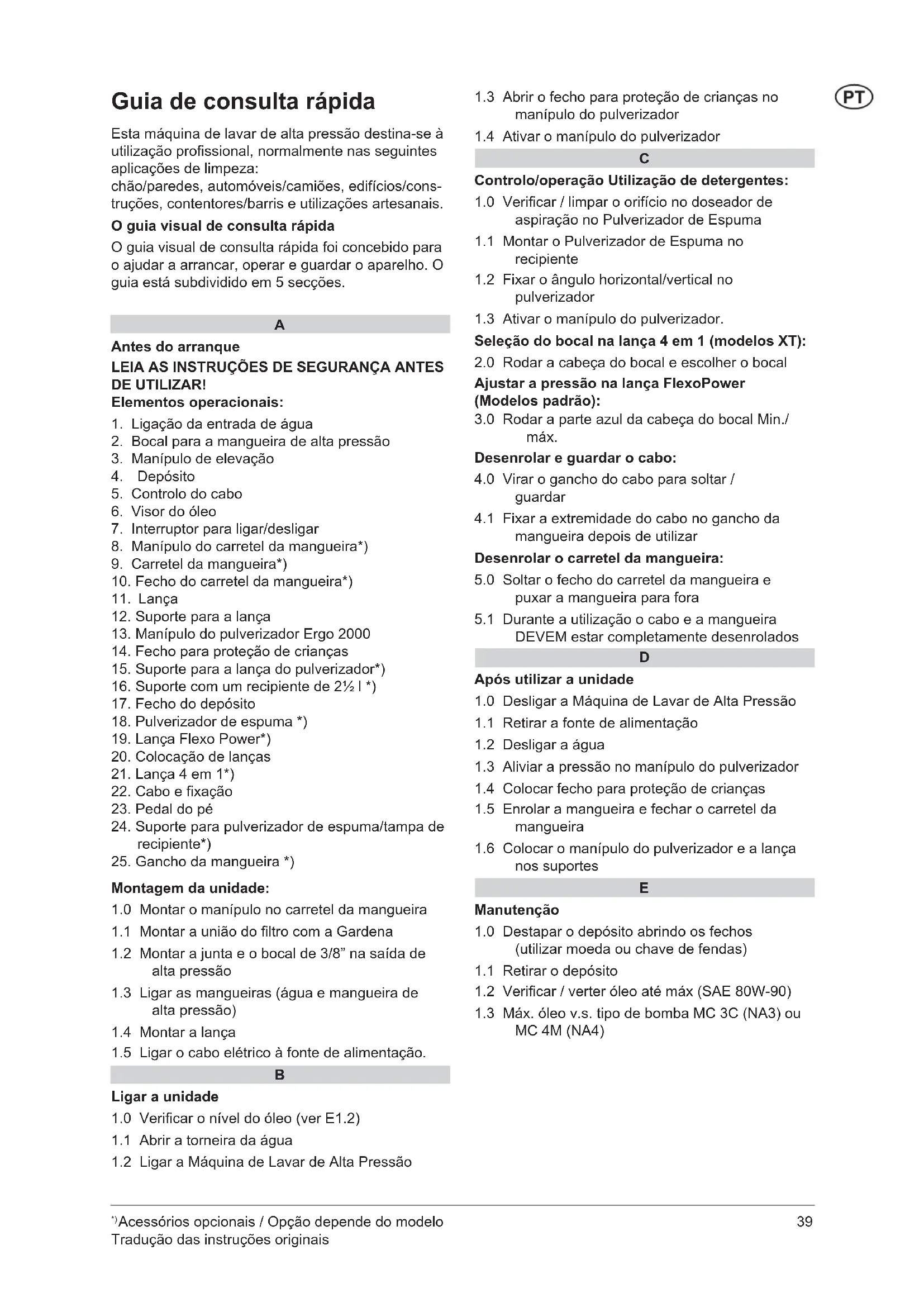

O guia visual de consulta rápida
O guia visual de consulta rápida foi concebido para o ajudar a arrancar, operar e guardar o aparelho. O guia está subdividido em 5 secções.
A
Antes do arranque
LEIA AS INSTRUÇÕES DE SEGURANÇA ANTES DE UTILIZAR!
Elementos operacionais:
- Ligação da entrada de água
- Bocal para a mangueira de alta pressão
- Manípulo de elevação
- Depósito
- Controlo do cabo
- Visor do óleo
- Interruptor para ligar/desligar
- Manípulo do carretel da mangueira*)
- Carretel da mangueira*)
- Fecho do carretel da mangueira*)
- Lança
- Suporte para a lança
- Manípulo do pulverizador Ergo 2000
- Fecho para proteção de crianças
- Suporte para a lança do pulverizador*)
- Suporte com um recipiente de 2½ I *)
- Fecho do depósito
- Pulverizador de espuma *)
- Lança Flexo Power*)
- Colocação de Ianças
- Lança 4 em 1*)
- Cabo e fixação
- Pedal do pé
- Suporte para pulverizador de espuma/tampa de recipiente*)
- Gancho da mangueira *)
Montagem da unidade:
1.0 Montar o manípulo no carretel da mangueira
1.1 Montar a união do filtro com a Gardena
1.2 Montar a junta e o bocal de 3/8" na saída de alta pressão
1.3 Ligar as mangueiras (água e mangueira de alta pressão)
1.4 Montar a lança
1.5 Ligar o cabo elétrico à fonte de alimentação.
B
Ligar a unidade
1.0 Verificar o nível do óleo (ver E1.2)
1.1 Abrir a torneira da água
1.2 Ligar a Máquina de Lavar de Alta Pressão
1.3 Abrir o fecho para proteção de crianças no manípulo do pulverizador
1.4 Ativar o manípulo do pulverizador
C
Controlo/operação Utilização de detergentes:
1.0 Verificar / limpar o orifício no doseador de aspiração no Pulverizador de Espuma
1.1 Montar o Pulverizador de Espuma no recipiente
1.2 Fixar o ângulo horizontal/vertical no pulverizador
1.3 Ativar o manípulo do pulverizador.
Seleção do bocal na lança 4 em 1 (modelos XT):
2.0 Rodar a cabeça do bocal e escolher o bocal
Ajustar a pressão na lança FlexoPower (Modelos padrão):
3.0 Rodar a parte azul da cabeça do bocal Min./máx.
Desenrolar e guardar o cabo:
4.0 Virar o gancho do cabo para soltar / guardar
4.1 Fixar a extremidade do cabo no gancho da mangueira depois de utilizar
Desenrolar o carretel da mangueira:
5.0 Soltar o fecho do carretel da mangueira e puxar a mangueira para fora
5.1 Durante a utilização o cabo e a mangueira DEVEM estar completamente desenrolados
D
Após utilizar a unidade
1.0 Desligar a Máquina de Lavar de Alta Pressão
1.1 Retirar a fonte de alimentação
1.2 Desligar a água
1.3 Aliviar a pressão no manípulo do pulverizador
1.4 Colocar fecho para proteção de crianças
1.5 Enrolar a mangueira e fechar o carretel da mangueira
1.6 Colocar o manípulo do pulverizador e a lança nos suportes
E

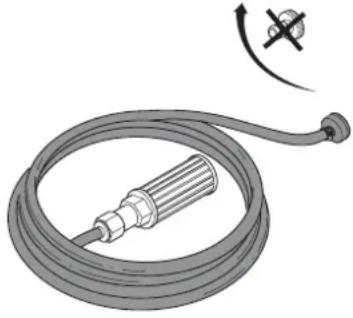

Manutenção
1.0 Destapar o depósito abrindo os fechos (utilizar moeda ou chave de fendas)
1.1 Retirar o depósito
1.2 Verificar / verter óleo até máx (SAE 80W-90)
1.3 Máx. óleo v.s. tipo de bomba MC 3C (NA3) ou MC 4M (NA4)
Resolução de problemas de MC 3C-MC 4M
| Falha Causa Solução | ||
| Flutuações de pressão | Ar na mangueira de aspiração. Encher | a mangueira com água e voltar a ligar |
| Fornecimento de água insuficiente | Parar! Até a alimentação de água ou a mangueira correspondente indicarem Qmáx da bomba | |
| O filtro de água está entupido | Limpeza do filtro de água | |
| Bocal de alta pressão bloqueado/gasto | Limpar ou substitui o bocal com o mesmo tamanho | |
| Altura de aspiração ultrapassada | Parar! Até a altura de aspiração máx estiver presente conforme a especificação | |
| O Pulverizador de Espuma não produz espuma | O detergente utilizado não produz espuma | Utilizar apenas detergentes com espuma. |
| O bocal da mangueira de aspiração está entupida ou cheia com sabão seco | Lave o doseador de detergente / passe por água limpa temperada. | |
| A esponja de espuma no pulverizador espuma está entupida. | 1 Lave/embeba o pulverizador de espuma em água temperada durante 8 horas ou mais2 Desmonte a frente do pulverizador de espuma e troque/lave a esponja de espuma SS por uma nova | |
| Depósito de detergente vazio Ateste o | tanque do detergente | |
| Motor não arranca ou vibra quando é ligado | Cabo eléctrico partido | Contactar um eletricista profissional para substituir o cabo elétrico |
| Ficha não está colocada na tomada Inserir fi cha | ||
| O fusível elétrico fundiu Restabeleça a ligação elétrica | ||
| A fi cha tem uma ligação solta ao cabo | Reparar/remontar a fi cha no cabo - eletricista habilitado | |
| A bomba está bloqueada ou congelada | Parar! Descongelar a bomba ou contactar o departamento de assistência do revendedor | |
| O protetor térmico está ativado Parar! | Arrefecer a máquina pelo menos 5 minutos | |
Plano de manutenção
| Semanal-mente | Primeira vez ao fi m de 50 horas de funcionamento | Cada 200 horas de fun-cionamento | Conforme necessário | |
| Limpar o fi l-tro de água | A1.1 A1.1 | |||
| Verifi car ní-vel do óleo/verter | B1.0/E1.2 | |||
| Mudar óleo da bomba | Contactar depart. assistência/ revendedor | Contactar depart. assistên-cia/revendedor |
Instruções de funcionamento especiais
| Auto-aspiração |  | 0: Desmontar mangueira de AP da máquina.1: Encher a mangueira de aspiração com água e ligar à Máquina de Lavar de Alta Pressão (Artigo n.o 6400000)2: Montar a mangueira de aspiração com uma braçadeira da mangueira na entrada da bomba.3: Rodar o interrutor principal para “I” durante alguns segundos. Ligar e desligar o interrutor principal várias vezes até a água começar a sair da bomba.4: Montar a mangueira de AP, o manípulo do pulverizador e a lança.5: Rodar o interrutor principal para “I”.6: Desbloquear o manípulo do pulverizador e utilizá-lo várias vezes até a água começar a sair. |
| Peças necessárias para aspiração Número do artigo | |
| 1 x Bocal de Mangueira 20R 3/4” 61369 | |
| 1 x Mangueira 3/4” Máx 5 m de comprimento | |
| 1 x Braçadeira de Mangueira 3/4” | |
| 1 x Filtro de Aspiração com válvula de pé 6400000 |
Declaração de conformidade UE
Nós,
Nilfi sk A/S
Banemarksvej 58
DK-2605 Broendby
DINAMARCA
Declaramos, por esta via, que os produtos:
| Produto Descrição Tipo | ||
| HPW - Professional - Mobile 230/1/50, | 400/3/50, IPX5 MC 4M*, MC | 3C* |
Cumprem as seguintes normas:
EN 60335-1:2012
EN 60335-2-79:2012
EN 55014-1:2006+A1:2009+A2:2011
EN 55014-2:1997+A1:2001+A2:2008
EN 61000-3-2:2006+A1:2009+A2:2009
EN 61000-3-11:2000
EN 50581:2012
Segundo as disposições de:
Diretiva Máquinas 2006/42/CE
Diretiva relativa a compatibilidade eletromagnética (CEM) 2004/108/EC
Diretiva relativa ao uso de determinadas substâncias perigosas 2011/65/CE
Diretiva relativa à emissão de ruído 2000/14/EC – Procedimento de avaliação de conformidade de acordo com o Anexo V.
- Nível de ruído medido [dB]: 83-93
- Nível de ruído garantido [dB]: 86-94
Hadsund 28-10-2014
Anton Sørensen,
