MANUAL DE USUARIO MC 4M NILFISK

ES Instrucciones de funcionamiento 36

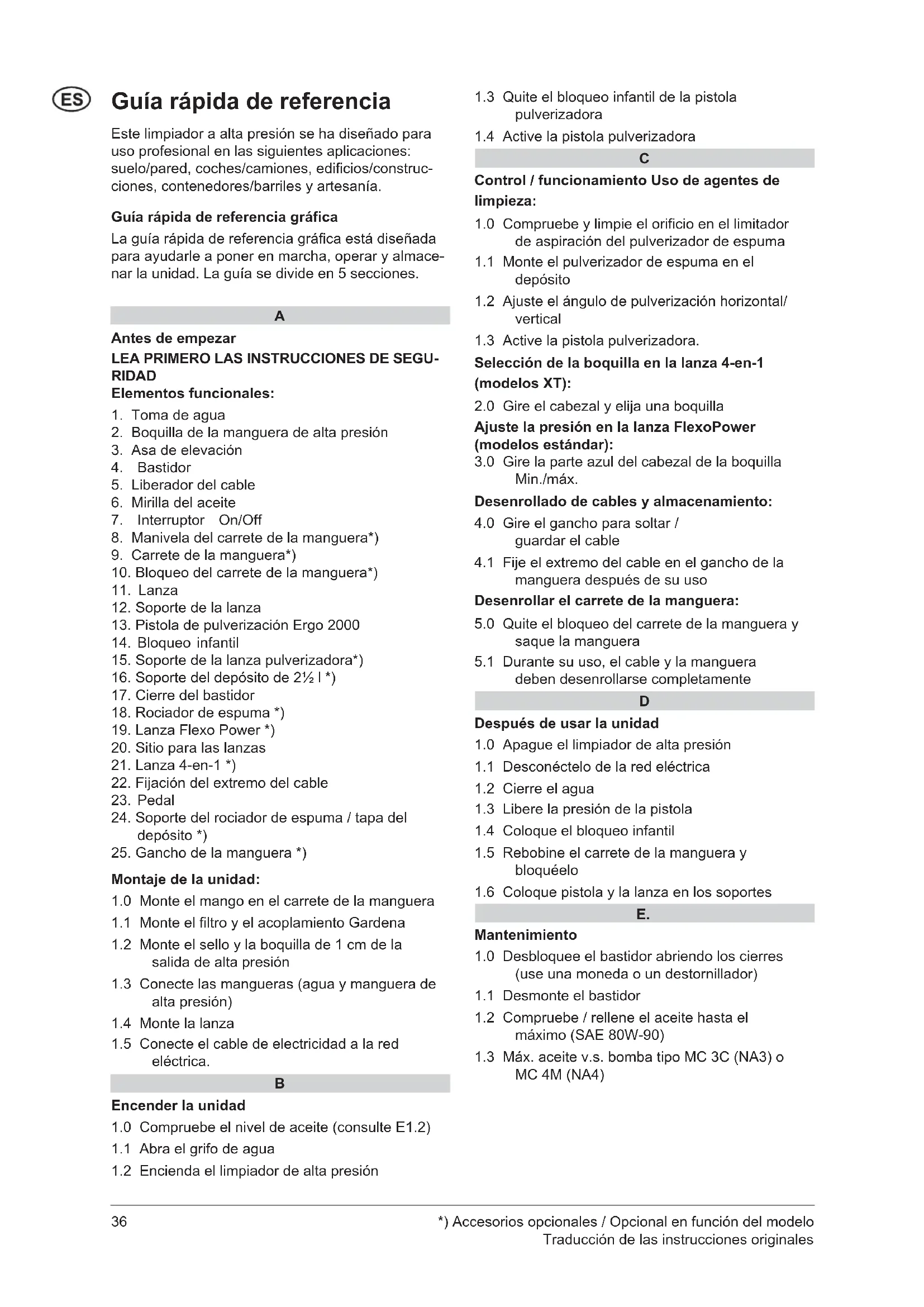

Guía rápida de referencia

Este limpiador a alta presión se ha diseñado para uso profesional en las siguientes aplicaciones: suelo/pared, coches/camiones, edificios/construcciones, contenedores/barriles y artesanía.

Guía rápida de referencia gráfica

La guía rápida de referencia gráfica está diseñada para ayudarle a poner en marcha, operar y almacenar la unidad. La guía se divide en 5 secciones.

A

Antes de empezar

LEA PRIMERO LAS INSTRUCCIONES DE SEGURIDAD

Elementos funcionales:

1. Toma de agua
2. Boquilla de la manguera de alta presión
3. Asa de elevación
4. Bastidor
5. Liberador del cable
6. Mirilla del aceite
7. Interruptor On/Off
8. Manivela del carrete de la manguera*)
9. Carrete de la manguera*)
10. Bloqueo del carrete de la manguera*)
11. Lanza
12. Soporte de la lanza
13. Pistola de pulverización Ergo 2000
14. Bloqueo infantil
15. Soporte de la lanza pulverizadora*)
16. Soporte del depósito de 2½ l *)
17. Cierre del bastidor
18. Rociador de espuma *)
19. Lanza Flexo Power *)
20. Sitio para las lanzas
21. Lanza 4-en-1 *)
22. Fijación del extremo del cable
23. Pedal
24. Soporte del rociador de espuma / tapa del depósito *)
25. Gancho de la manguera *)

Montaje de la unidad:

1.0 Monte el mango en el carrete de la manguera
1.1 Monte el filtro y el acoplamiento Gardena
1.2 Monte el sello y la boquilla de 1 cm de la salida de alta presión
1.3 Conecte las mangueras (agua y manguera de alta presión)
1.4 Monte la lanza
1.5 Conecte el cable de electricidad a la red eléctrica.

B

Encender la unidad

1.0 Compruebe el nivel de aceite (consulte E1.2)
1.1 Abra el grifo de agua
1.2 Encienda el limpiador de alta presión

1.3 Quite el bloqueo infantil de la pistola pulverizadora
1.4 Active la pistola pulverizadora

C

Control / funcionamiento Uso de agentes de limpieza:

1.0 Compruebe y limpie el orificio en el limitador de aspiración del pulverizador de espuma
1.1 Monte el pulverizador de espuma en el depósito
1.2 Ajuste el ángulo de pulverización horizontal/ vertical
1.3 Active la pistola pulverizadora.

Selección de la boquilla en la lanza 4-en-1 (modelos XT):

2.0 Gire el cabezal y elija una boquilla
3.0 Gire la parte azul del cabezal de la boquilla Min./máx.

Ajuste la presión en la Ianza FlexoPower (modelos estándar):

Desenrollado de cables y almacenamiento:

4.0 Gire el gancho para soltar / guardar el cable
4.1 Fije el extremo del cable en el gancho de la manguera después de su uso

Desenrollar el carrete de la manguera:

5.0 Quite el bloqueo del carrete de la manguera y saque la manguera
5.1 Durante su uso, el cable y la manguera deben desenrollarse completamente

D

Después de usar la unidad

1.0 Apague el limpiador de alta presión
1.1 Desconéctelo de la red eléctrica
1.2 Cierre el agua
1.3 Libere la presión de la pistola
1.4 Coloque el bloqueo infantil
1.5 Rebobine el carrete de la manguera y bloquéelo
1.6 Coloque pistola y la lanza en los soportes

E.

Mantenimiento

1.0 Desbloquee el bastidor abriendo los cierres (use una moneda o un destornillador)
1.1 Desmonte el bastidor
1.2 Compruebe / rellene el aceite hasta el máximo (SAE 80W-90)
1.3 Máx. aceite v.s. bomba tipo MC 3C (NA3) o MC 4M (NA4)

Instrucciones de funcionamiento

Resolución de problemas MC 3C-MC 4M

Fallo Causa Solución
Fluctuaciones de la presión	Aire en la manguera de aspiración Llene	ne la manguera con agua y conéctela de nuevo
	No hay suficiente suministro de agua	Parar Hasta la bomba Qmax disponga de un suministro de agua o manguera adecuados
	El filtro del agua está obstruido	Enjuague el filtro de agua
	La boquilla de alta presión está obstruida o rota	Límpiela o reemplácela por una boquilla del mismo tamaño
	Se excede la altura máxima de aspiración	Deténgase hasta alcanzar la altura de aspiración máxima especificada
El pulverizador de espuma no produce espuma	El detergente utilizado no es espu-mante	Utilice sólo detergentes con agente espumante.
	La boquilla de la manguera de aspiración está obstruida o llena de jabón seco	Enjuague el limitador de detergente con agua limpia templada.
	La esponja de espuma en el pulverizador de espuma está obstruida.	1 Enjuague / limpie el pulverizador de espuma con agua templada durante 8 horas o más2 O desmonte el pulverizador de espuma y cambie/limpie la esponja de espuma SS
	Depósito de detergente vacío Llene el depósito de detergente
El motor no arranca o vibra cuando está encendido	Cable de alimentación roto Póngase en contacto con un electricista para reemplazar el cable de alimentación
	El enchufe no está conectado a la red	Conecte el enchufe
	El fusible de alimentación está fundido	Reinicie la alimentación
	El enchufe hace mala conexión con el cable	Llame a un electricista para reparar el cable del enchufe
	La bomba está bloqueada o congelada	Pare Descongele la bomba o póngase en contacto con el servicio de atención al cliente
	El protector térmico se activa Pare Deje	enfriar la máquina durante al menos 5 minutos

Plan de mantenimiento

	Semanalmente	Primera vez después de 50 horas de funcionamiento	Cada 200 horas de funcionamiento	Según sea necesario
Limpieza del fi ltro de agua	A1.1 A1.1
Comprobación/ llenado del nivel de aceite	B1.0/E1.2
Cambio del aceite de la bomba		Póngase en contacto con el distribuidor / dpto. servicio	Póngase en contacto con el distribuidor / dpto. servicio

Instrucciones de funcionamiento especiales

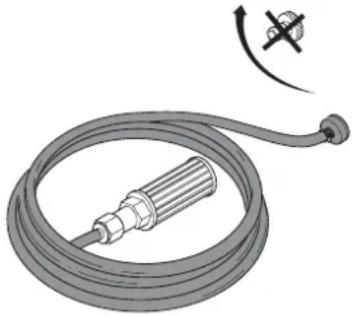

Autoaspiración

0: Desmonte la manguera de alta presión de la máquina.1: Llene la manguera de aspiración con agua y conéctela al limpiador de alta presión (n° de referencia 6400000)2: Monte la manguera de aspiración con una abrazadera en la entrada de la bomba.3: Ponga el interruptor principal en la posición "I" durante unos segundos. Encienda y apague el interruptor principal varias veces hasta extraer el agua de la bomba.4: Coloque la manguera de alta presión, la pistola pulverizadora y la lanza.5. Ponga el interruptor principal en la posición "I".6: Desbloquee la pistola y acciónela varias veces hasta que el agua salga sin aire.

Piezas necesarias para aspirar Número de pieza
1 x boquilla de manguera 20R 3/4” 61369
1 x manguera 3/4” Longitud máxima 5 m
1 x abrazadera de manguera 3/4”
1 x fi ltro de aspiración con válvula de pedal 6400000

Declaración de conformidad UE

Nosotros,

Nilfi sk A/S

Banemarksvej 58

DK-2605 Broendby

DINAMARCA

Declaramos que los productos:

Producto Descripción Tipo
HPW - Profesional - Móvil 230/1/50, 400/3/50, IPX5 MC 4M*, MC 3C*

Cumplen las siguientes normas:

EN 60335-1:2012

EN 60335-2-79:2012

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:1997+A1:2001+A2:2008

EN 61000-3-2:2006+A1:2009+A2:2009

EN 61000-3-11:2000

EN 50581:2012

Siguiendo las disposiciones de:

Directiva sobre maquinaria 2006/42/CE

Directiva sobre EMC 2004/108/CE

Directiva RoHS 2011/65/CE

Directiva sobre emisión de ruido 2000/14/CE – Procedimiento de evaluación de la conformidad de acuerdo con el Anexo V.

• Nivel de ruido medido [dB]: 83-93
• Nivel de ruido garantizado [dB]: 86-94

Hadsund 28-10-2014

Anton Sørensen,
