| Terméktípus | Elektromos egykefés padlótisztító |
| Márka | NILFISK |
| Modell | SDM 43-180 |
| Tápfeszültség | 230 V ~ |
| Frekvencia | 50 Hz |
| Felvett teljesítmény | 1200 W |
| Névleges áram | 5,2 A |
| Kefeátmérő | 430 mm |
| Fordulatszám | 180 ford/perc |
| Munkamagasság | 330 mm |
| Súly | 36 kg |
| Védettségi osztály | I / IPx4 |
| Rezgésszint | 1,05 m/s² |
| Rendeltetés | Beltéri padlók tisztítása, samponozása és polírozása |
| Maximális megengedett lejtés | 2% |
| Folyadéktartály | Igen, leeresztő tömlővel |
| Permetező rendszer | Opcionális permetezőtartály |
| Kefe típusa | Perlon vagy pad alkalmazástól függően |
| Kábeles tápellátás | Beépített tárolóhoroggal |
| Tárolás | Száraz, fagymentes helyiségben |
| Biztonsági előírások | Karbantartás előtt áramtalanítás, IPx4 védelem |
Gyakran ismételt kérdések - SDM 43-180 NILFISK
Felhasználói kérdések a következőről SDM 43-180 NILFISK
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Magasnyomású mosó PDF formátumban ingyenesen! Találja meg kézikönyvét SDM 43-180 - NILFISK és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. SDM 43-180 márka NILFISK.

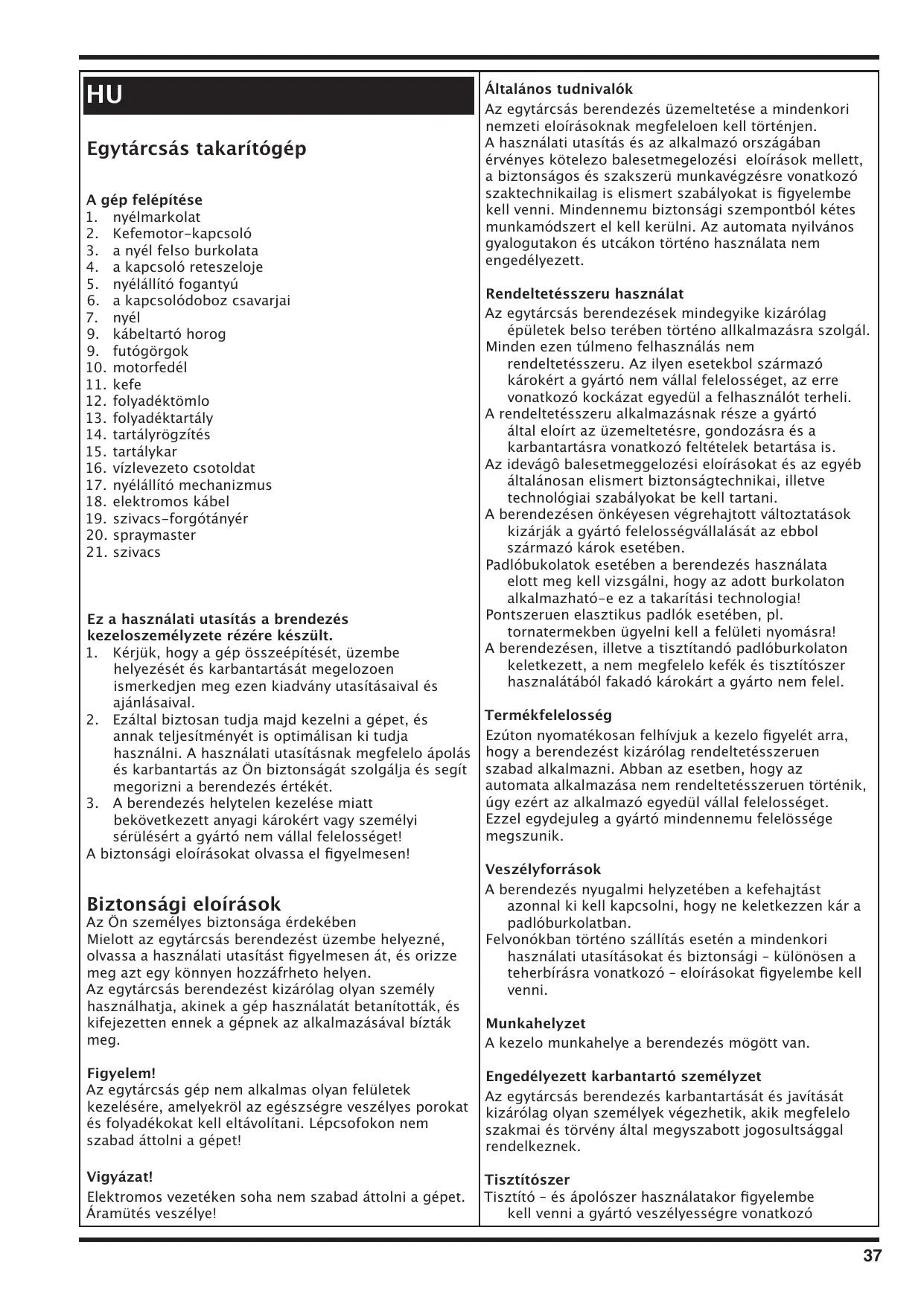

HASZNÁLATI ÚTMUTATÓ SDM 43-180 NILFISK
Egytárcsás takarítógép
A gép felépîtésse
- nyelmarkolat
- Kefemotor-kapcsoló
- a nyél felso burkolata
- a kapcsoló reteszeloje
- nyelallitó fogantyú
- a kapcsolódobo z csavarjai
- nyél
- kábeltartó horog
- futógörgok
- motorfedél
- kefe
- folyadéktömlo
- folyadéktartály
- tartalyrögzítés
- tartalykar
- vizlevezeto csotoldat
- nyelallitó mechanizmus
- elektromos kabel
- szivacs-forgótányér
- spraymaster
21.szivacs
Ez a használati utasítás a brendezés kezeloszemélyzete rézère keszült.
- Kérjuk, hovy a gép összeépitését, üzembe helyezését és karbantartásat megelozoen ismerkedjen meg ezen kiadvány utasításaival és ajánlásaival.
- EzáltalBiztosan tutja majd kezelni a gépet,és annak teljesítményét is optimálisan ki tutja használni. A használat utasításnak megfelelo apolás és karbantartás az Onbiztonságat szolgálja és segít megorizni a berendezés értékét.
- A berendezés helytelen kezelése miatt bekövetkezett anyagi károkér tagy személyi sérulésert a gyartó nem vallal felelosséget!
Abiztansagi eloirasokat olvassa el figyelmesen!
Biztonsági eloírasok
Az On személyesBiztonsága érdekében Mielott az egytarcsas berendezest üzembe helyezné, olvassa a hasznalati utasitast figyelmesen at, es orizze meg azimuthen hozzafreheto helyen.
Az egytárcsás berendezést kizárólag olyan személy használhatja, akinek a gép használatát betanitották, és kifejezetten ennek a gépnek az alkalmazásával bízták meg.
Figyelem!
Az egytarcsás gép nem alkalmas oylan felületek kezelésére, amelyekrol az egészségre veszélyes porokat és folyadékokat kell eltávolítani. Lépcsofokon nem szabad attolni a gépet!
Vigyázat!
Elektromos gezetéken soha nem szabad attolni a gépet. Áramütes veszélye!
Altalanos tudnivalok
Az egytarcsas berendezes üzemeltetese a mindenkori nemzeti eloirasoknak megfeleloen kell tortenjen.
A hasznalati utasítás és az alkalmazó országaban érvényes kõtelez o balesetmegelozési eloirások mellett, a biztonságos és szakszerü munkavégzesre vonatkozó szaktechnikailag is elismert szabályokat is figyembe kell venni. Mindennemu biztonsági szempontból kétes munkamódszert el kell kerülni. Az automata nyilvános gyalogutakon és utcákön történo hasznalata nem engedélyezett.
Rendeltetésszeru hasznalat
Az egytárcsás berendezésk mindegyike kizárólag
épúletek belso terében történo allkalmazásra szolgál.
Minden ezen tulmeno felhasznalás nem rendeltetesszeru. Az ilyen esetekbol származo károkér t gyartó nem vallal felelosséget, az erre vonatkozó kockázat egyédül a felhasznalót terheli.
A rendeltetésszeru alkalmazásnak része a gyártó által eloírt az uzemeltétésre, gondoźásra és a karbantartásra vonatkozó feltelelek betartása is.
Az idevagô balesetmeggelozési eloírasokat és az egyeb általánosan elismert biztonságtechnikai, illetve technológiai szabályokat be kell tartani.
A berendezenen onkkeyesen vegrehajtott valtoztatasok kizárják a gyartó felelosségvállalását az ebbolszármazó károk esetében.
Padlóbukolatok esetében a berendezés használata elott meg kell vizsgálni, hogy az adott burkolaton alkalmazhato-e ez a takarítási technologia!
Pontszeruen elasztikus padlok esetében, pl. tornatermekben ügyelni kell a felületi nyomásra!
A berendezésen, illetve a tiszítándó padlóburkolaton keletkezett, a nem megfelelo kefék és tiszítószer hasznalátáblóf fakadó károkár't a gyárto nem feel.
Termekfelelosseg
Ezuton nyomatekosan felhivjuk a kezelo figyelét arra, hogy a berendezeit kizarolag rendeltetesszeruens szabad alkalmazni. Abban az esetben, hogy az automata alkalmazása nem rendeltetesszeruen történik, úgy ezert az alkalmazó egyedül vallaf felelosséget. Ezzel egydejuleg a gyartó mindennemu felelossége megszunik.
Veszelyforrasok
A berendezés nyugalmi helyzetében a kefehajtást azonnal ki kell kapcsolni, hogy ne keletkezzen kár a padlóburkolatban.
Felvonókban történo szállítás esétén a mindenkori használatiutasításokat ésbiztonsági - különösen a teherbirásra vonatkozo - eloírsokat figyelembe kell venni.
Munkahelyzet
A kezelo munkahelye a berendezés mögött van.
Engedélyezett karbantartó személyzet
Az egytárcsás berendezés karbantartásat és javításat kizárólag oyan személyek végezhetik, akik megfelelo szakmai és törveny által megyszabott jogosultsággal rendelkeznek.
Tisztitószer
Tisztó – és apolószer hasznalatakor figyelembe kell venni a gyártó veszélyességre vonatkoźó
- informacióit; adott esetben védöszemüveget és - öltözetet kell viselni.
Kizárólag olyan fékezett habzasú, nem éghetotisztítószereket szabad alkalmazni, amelyek nemtartalmaznak az egészségre ártalmas anyagokat.
Nyomatekosan figyelmeztetunk azokra a veszelyekre, amelyek gyulékony, égheto, egészsègre ártalmas, maró hatásu vagy ingerlo anyagok használata során fennállnak.
Elso üzembehelyezés
A berendezes kiszállításat, aBiztonsági eloírások, a kezelés és karbantartás ismertetését, uyymint az elso üzembehelyezést rendszerint autorizált szakemberink vegzik el.
Ha ez nem a fentiekben leirtak szerint torténik, uyg az uzemeltetore harul a kezeloszemelyzet betanitásanak felelossége.
Uzembevétel / Üzemeltétés
Kéruk vegye figylembe: A takaritandó objektumban rendelkezésre allyó feszültsegérték meg kell egyezzen a gép azonositótablaján megadott számmal.
Összeszerelési utasítás
A motorfej és a nyé elkülönítetten becsomagolva kerül kiszállításra.
Elso lépésként lazītsa ka i nyélallíto mechanizmusban (17) talalható imbuszcsavarokat.
Ezt kovetoen tolja be lazán a nyelet (7) utkózésig a nyelállitó mechanizmusba (17).
Állitsa be a nyelet úgy, hogy a markolat (1) a gorgokkel (9) párhuzamos legyen, a nyel felso burkolatának (3) a nyitott oldala pedig hátrafelenézzen.
Ezután kell az imbuszcsavarokat uyra meghuzni.
Az halózati csatlakozókábelt (18) a nyélmarkolat (a) és a kábeltartó horog (8) köré kell feltekerni.
Mi a teendo a hasznalat elott
Fogja meg mindkét kézzel a nyélmarkolatot (1) és dörtse meg a gépet úgy, hogy az a két görtgore támaszkodjon (A).
Ezt kovetoen guritsa el a berendezest oda, ahol azt hasznalni fogja. Ott scatlakoztassa az elektromos kabelt a halozathoz.
A megfelelo tartozékot (11), kefét vagy a szivacs-forgótányert helyezze a padlóra.
Dontse meg a gépet ujra, és tolja a kefe (ill. forgotányér) folly addig, mig a forgatoidom és a kefe csatlakozópereme egyvonalba nem kerülnek. Állitsa a gépet a kefere (B).
Ezután húzza meg a nyelallitó fogantyút (5) és engedje le a gép nyelét (7) munkapozícióba. Ebben a helyzetben mindkét karnak lefele lazán kinyújtottnak kell lennie (C).
Igazītsa ki a gépet ugy, hogy az a minkaelem (kefe vagy forgotányér) felett vizszintesen legyen, nyomja be a kapcsolóreteszelést (4) és röviden muködtesse a motorkapcsolót (2).
Ezaltal a munkeszköz onalloan bekattan a rogzítésbe.
És igy kell a gépet hasznalat kobzen kezelni:
Húzza a motorkapsolót (2) maga felé (jobb vagy bal oldalon). A motor beindul.
Ha a nyelet (7) konnyen megemeli, a gép jobbra mozdul el (D).
Ha a nyelet lefele nyomja, a gép balra fog elmozduñi (D).
Abban az esetben, ha a nyelet kózéphelyzetben tartja, a gépegy helyben fog dolgozni.
Kérjuk tegye meg a következoket a használat után
Húzza meg a nyelallitó fogyantyút (5) és állitsa fel a nyelet (7) fuggoleges helyzetbe.
Ezután dontse gépet a gorgokre (9) és muködtesse röviden a motorkapcsolót (2). A munkaeszköz (11) onállóan kiugrik a rogzítésbol.
Húzza ki a halózati csatlakozót az aljzataból és tekerje fel az elektromos kábelt (18) a nyélmarkolat (1) és a kábeltartó horog (8) köré.
As géppel konnyen megy az egyszeru alaptakarítás:
Az egytarcsas berendezest az egyszeru alapvetotakaritashoz a kovetkezo tartozekokkal kellfelszerelni:
Folyadéktartály (13).
Súroló kefe (11) vagyforgótányér fekete szivacsbetéttel (19).
Akassza a tartalyt a rogzitohorogra (14).
A folyadéktömlot (12) húzza rá a vizlevezeto csotoldatra (16).
Töltsfelartalyt (13).Ezutanhelyezbea kefét vagyaforgóntányértszivaccsalahelyere.
A folyadékot a tartálykarral (15) lehet adagolni, amennyiben azt felfelé húzza.
A feloldott szennyezodest szakaszkontént egy vizfelszívóval kell eltávolítani.
Habbal takarítani - alaposan és gazdaságosan
A habos takarítás celjára a gépet a következo tartozékokkal kell felszerelni:
- Folyadéktartály, 0,3-as perlon samponozókefe vagyforgótányér Sapur-szivaccsal textil padlóburkolatokhoz. A munkavégzs fázisai megegyeznek az egyszeru alaptakarítasnál leírtakkal.
Inditsa be a gépet a samponozókefével szárazon.
Adagoljon ezt kovtoen nemi folyadekot, addig mig a kefe habbal telitodik.
Vezesse a gépet forgo kefével balról jobbra vagy fordíva. Ezután rögtón ugyanilyen mádon az Ellenkezo irányban vissafele kell gezetni a gépet, a munkaszelesség kb. egynyegyével áfedésben (E).
Ezt kōvet en vezesse vegig a berendezést egy spirális vonal mentén, az elosamponozott munkafelületen. Ennek során mindkét sávot a teljes szélességben le kell fedni (F).
A habos takarításnál feltétlenül ajánlatos a szennyezett habot azonnal egy vizfelszívóval szakaszónként eltávolítani.
A spraymaster szerelési utasítása
Szerelje fel a sprayflakon tartojat a berendezés nyelère (7) uyg, hogy a foglalat felul, ill. a kezelo oldralól nézve bal oldalon legyen (G).
Akassza be a flakont a rögzítocsappal a foglalatba és forgassa el hatrafelé úgy, hogy az a golyós rögzítésbe bekattanjon.
Ezt kovetoen tolja a rugókengyelt a nyelállito mechanizmus hazára (17).
A szórófejet rögzítheti a bal, vagy a jobb oldalon (H).
A mindset irányba elforgathó Hajlékony csövet állítsa be a kívant irányba.
Padlofenyesités
A padlofenyesités celjára berendezést a kovetkezo tartozékokkal kell felszerelni:
- Spraymaster, Forgótányér sárga-barna vagy zöld szivaccsal a Low Speed as gép esétében, vagy Spraymaster, forgótányér piros szivaccsal a High Speed es gép esétében.
Tölse fel a sprayflakont a kivalasztott termékkel.
Helyezze be a forgotányér t megfelelo szivaccsal.
Ezután indítsa be a gépet.
Ezután húzza meg néhanyszor a spraymaster fogantyúját, igy az a fényezofolyadékot kiporlasztja a padlára. Ha ez megtörtent, kezdje meg azonnal a géppel a fényezést, és folytassa addig míg a padló fényes nem lesz.
Javasoljuk, hogy a fényésitendo felületet kisebb területekre osztva, azon szakaszosan haladjon vegig.
A berendezes kivaloan alkalmas polymer-diszperzióval torteno padlofenyesitésre. A bevonat jarhatosági és igénybevételi tulajdonságai tokáig megmaradnak.
Csikok és karcvonalak konnyeden eltávolithatók.
Polirozás
A polirozás celjárá a kovetkezo tartozékokkal kell a gépet felszerelni:
- Forgotányér féhér szivaccsal a High Speed es berendezésez.
Helyezze be a forgotányert egy szivaccsal egyutt.
Ezt kovetoen inditsa be a gépet.
Szervíz
Egy esetleges javitás ügyében kérjuk forduljon a szaknagy-kereskedéshez vagy az egyik szervízmuhelyünköz.
Partnereink minded esetben szakszeruen és gyorsan kiszolgálják Önt.
Figyelem! Ez a berendezés kizárólag olyan sík felületeken történo használatra alkalmas, ahol a legnagyobb emelkedés 2%-os.
Figyelem! A berendezés nyilvános gyalogutakon és uteçkon történo használata nem engedélyezett.
Karbantartásiutasítások
A következoutasitsokat feltétlenül figyelembe kell venni:
A berendezés letakarítása és karbantartása során, egyes részek lecséréleksekor vagy egy más funkcióra történo atállitaskor a motorhajtást ki kell kapcsolni és az elektromos csatlakozót ki kell húzni az aljzataból.
A halózati csatlakozókábelen nem szabad a géppel atmenni, azt rangatni, beszorítani. A kabelnek semmikiéppen nem szabad ilyen vagy hasonlo okokból kifolyolag megserülnie.
A halózati csatlakozókábelt rendszeresen Ellenorizni kell, hogy talalható-e rajta sérolés.
Amennyiben a halózati csatlakozókábel állapota nem kifogástalan, uyg a berendeźest nem szabad használni.
A halózati vagy az egységek kozti csatlakozókábel használata vagy cseréje során semmikiéppen nem szabad eltérni a gyartó által kozölt kábeltípustól.
A halózati vagy az egységek kozti csatlakozókábel becsatlakozó rögzítésének cseréjekor ügyelni kell arra, hogy megmaradjon a vizallósag froccseno vizzel szemben, illetev fennalljon a megfelelo szilárdáság.
Abban az esetben, ha a berendezést felvonókban szállítják, a gép nyelét fuggoleges helyzetbe kell állitani, hogy az ne akadjon meg a felvónó vagy a liftakna falánál.
A nyél visszacsapódását a szabadalmaztatott nyelállitó mechanizmus automatikusan megakadályozza.
Kizárólag a gép felhasznalái céljára alkalmas spray- és takarítószereket szabad alkalmazni.
Semmíkeppen nem szabad konnyen gyullado, égheto, mérgezo hatásu, egészségre ártalmas, maró vagy izgató hatásu anyagokat alkalmazni.
Karbantartási munkálatokat - ideérte a folyadéktömlok beszerelését is - kizárólag engedéllyel rendelkezo ügyfélszolgálati munkatársak vagy olyan, ezen a területen szakképszett emberek végezhetnek, akik részleteiben ismerik az idevágó biztonságie loíráskat.
Tárolás
A hasznalaton kivuli berendezest szarazon, normal szobakorulmenyek kozott (fagypont felett) kell taroI ni.
Muszaki adatok
| SD 43-165 | SD 43-400 | SDM 43-180 | SDM 43-450 | SDM 43-DUO | SDM 43-900/1500 | SDM 53-1500 | |
| Váltoáramú villanymotor | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 |
| Névleges teljesítmenyértekek | 1000 | 1100 | 1200 | 1500 | 1200-1500 | 1800 | 1800 |
| 5,6 | 5,7 | 5,2 | 6,5 | 5,2/8,1 | 7,2 | 7,2 | |
| Kefe fordulatszáma | 165 | 400 | 180 | 450 | 190/380 | 900/1500 | 1500 |
| Munkaszélesség (mm) | 430 | 430 | 430 | 430 | 430 | 430 | 530 |
| Munkamagasság (mm) | 250 | 250 | 330 | 330 | 330 | 130/320 | 130/320 |
| Munkakész súly (kg) | 30 | 31 | 36 | 40 | 40 | 44 | 46 |
| Érintésvédelmi osztály | I/IPx4 | I/IPx0 | I/IPx4 | I/IPx0 | I/IPx4 | I/IPx0 | I/IPx0 |
| Szijhajtás | X | X | X | X | X | XX | |
| Handle vibration level m/s2 | 1,05 | 1,05 | 1,05 | 1,05 | 1,05 | 1,05 | 1,05 |
A muszaki ujitasok reven bekovetkez valtoztatasok jogat fenntartjuk
PL
Egytárcsás takarítogép
Budowa maszyny
H Alulirottak igazoljuk, hogy a fent emlitett modellt a kovetkez'o irányelvek és szabványok alapjan hoztuklecture.
SK Dolu podpisany osvedcuje, ze hore uvedeny model sa vyraba v sulade s nasledujucimi smernicami a normami.
A termek megfelelo leadasa (Elektromos es elektronikus keszülékek hulladékkezélse)
A terméken vagy a hozza tartozó Dokumentación szereplő jelzés arra utal, hogy hasznos élettartama végén a terméket nem szabad háztartási hulladékkal együtt kidobni. Annak érdekében, hogy megelózhető legyen a szabálytalan hulladékleadás által okozott környezet- és egészségkárosodás, különítse EZT el a többi hulladéktól, és felelo ssegteljesen gondoskodjon a hulladék leadásáról, a hulladékanyagok fenntarthato szintu ufrafelhasznalása celjából.
A haztartasi felhasznalok a termek forgalmazojatol vagy a helyi onkormanyzati szervektol kjerjenek tanacsoarra vonatkozoan, hová és hogyan vihetik el ez elhasznalt termeket a kornyezetvedelmi szempontbólbiztonsagos hulladékleadás celjából.
Az uzleti felhasznalok lépjenek kapcsolatba a forgalmazóval, és vizsgálják meg az adásveteli szerzódes feltételeit. A terméket nem szabad leadni kereskedelmi forgalomból származo egyéb hulladékkal együtt.
