Produkttype	Elektrisk enbørste gulvrenser
Merke	NILFISK
Modell	SDM 43-180
Spenning	230 V ~
Frekvens	50 Hz
Effektforbruk	1200 W
Nominell strøm	5,2 A
Børstediameter	430 mm
Rotasjonshastighet	180 o/min
Arbeidshøyde	330 mm
Vekt	36 kg
Beskyttelsesklasse	I / IPx4
Vibrasjonsnivå	1,05 m/s²
Tiltenkt bruk	Rengjøring, sjamponering og polering av innendørs gulv
Maksimal tillatt helning	2%
Væskebeholder	Ja, med avløpsslange
Sprøyteanlegg	Valgfri sprøytebeholder
Børstetype	Perlon eller pad avhengig av bruk
Strømforsyning via kabel	Med innebygd oppbevaringskrok
Oppbevaring	I et tørt rom, frostfritt
Sikkerhetsinstruksjoner	Slå av før vedlikehold, IPx4-beskyttelse

Ofte stilte spørsmål - SDM 43-180 NILFISK

Hvordan montere stangen og motorhodet?

Løsne unbrakoskrutene på håndtaksinnstillingsgruppen, sett inn stangen til den stopper, juster håndtaket parallelt med hjulene og stram skruene.

Hvordan ta i bruk enbørstemaskinen?

Vipp maskinen over på hjulene, koble til kabelen, legg børsten eller puten på gulvet, og plasser maskinen over den. Senk justeringsspaken og aktiver bryteren.

Hvordan bruke maskinen til grunnleggende rengjøring?

Fest væskebeholderen, fyll den, velg en skrubørste eller svart pad. Juster væsketilførselen med beholderens spak og sug opp skittent vann med en våtsuger.

Hvordan utføre sjamponering av tepper?

Bruk en Perlon 0,3-børste eller en Sapur-pad. Dosér lite væske for å mette børstehårene med skum, og kjør maskinen i spiraler med en overlapping på en fjerdedel av arbeidsbredden. Sug opp skummet umiddelbart.

Hvordan spraye rengjøringsmiddel?

Monter sprøytebeholderen på stangen, fyll den, utstyr platen med en egnet pad. Aktiver den manuelle spaken for å spraye produktet på gulvet, og rengjør deretter i små seksjoner.

Hvordan polere et gulv?

Utstyr maskinen med en padplate og en hvit High Speed-pad. Start maskinen og poler overflaten til ønsket glans.

Hva er viktige sikkerhetsinstruksjoner?

Ikke bruk maskinen på strømledninger eller trappetrinn. Koble alltid fra før vedlikehold. Bruk kun ikke-brennbare produkter. Overhold maksimal helning på 2%.

Hvordan rengjøre og vedlikeholde maskinen?

Koble fra maskinen og sett drivverket ut av drift. Kontroller strømkabelen regelmessig. Ikke bruk etsende produkter. For reparasjoner, kontakt et godkjent serviceverksted.

Hva gjør man ved feilfunksjon?

Henvend deg til din grossist eller et godkjent serviceverksted for rask og profesjonell hjelp.

Hvordan oppbevare maskinen når den ikke er i bruk?

Oppbevar maskinen i et tørt rom under normale omgivelsesforhold, frostfritt (temperatur >0°C). Løft stangen vertikalt for transport.

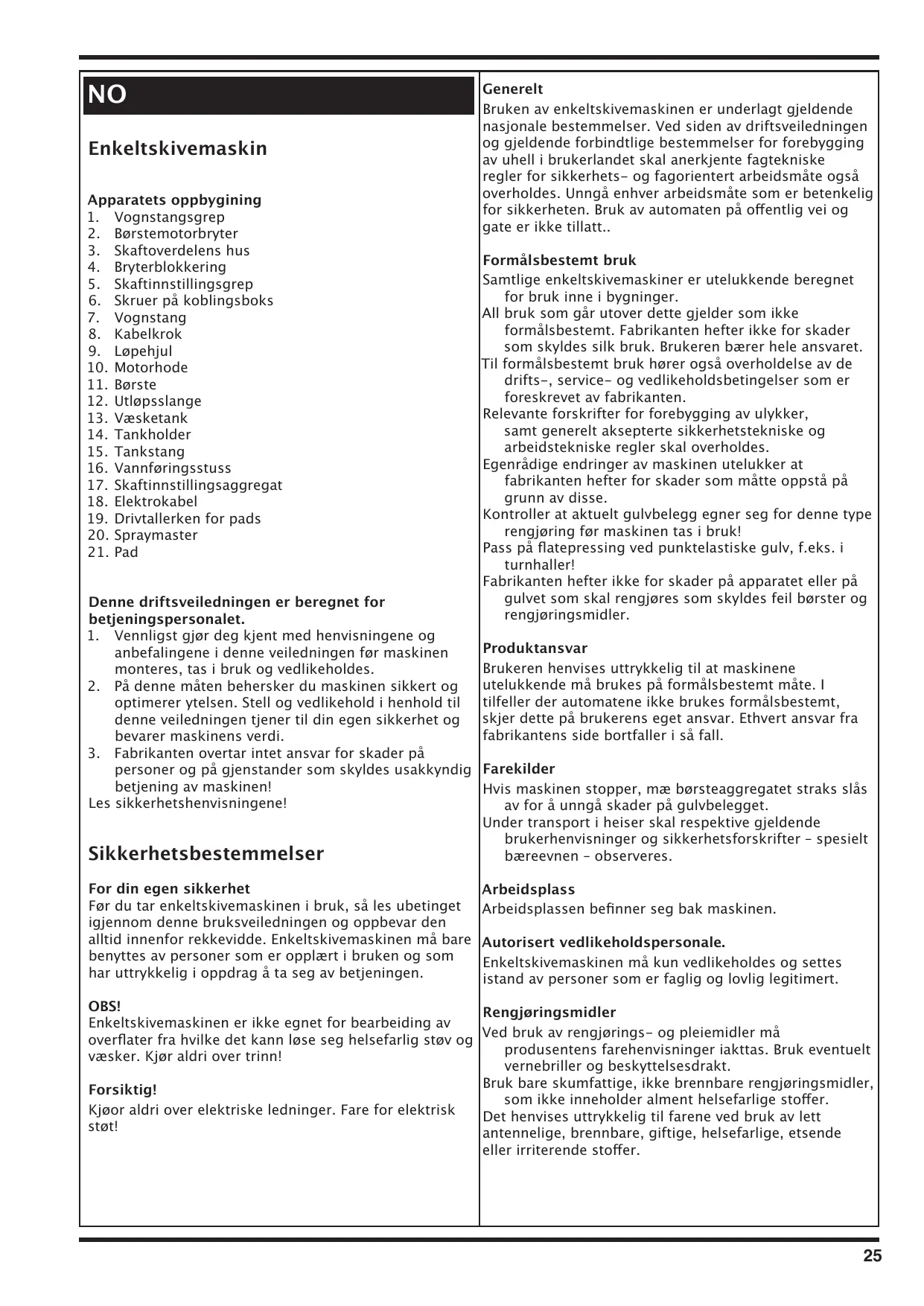

BRUKSANVISNING SDM 43-180 NILFISK

Apparats oppbygining

1. Vognstangsgrep
2. Børstemotorbryter
3. Skaftoverdelens hus
4. Bryterblokkering
5. Skaftinnstillingsgrep
6. Skruer på koblingsboks
7. Vognstang
8. Kabelkrok
9. Lopehjul
10. Motorhode
11. Børste
12. Utlpsslange
13. Væsketank
14. Tankholder
15. Tankstang
16. Vannforingsstuss
17. Skaftinnstillingsaggregat
18. Elektrokabel
19. Drivtallerken for pads
20. Spraymaster
21. Pad

1. Vennligst gjør deg kjent med henvisningene og anbefalingene iijke veiledningen før maskinen monteres, tas iBruk og vedlikeholds.
2. På denen maten behersker du maskinen sikkert og optimizerer ytelsen. Stell og vedlikehold i henhold til deutsche veiledningen tjener til din egen sikkerhet og bevarer maskinens verdi.
3. Fabrikanten overtar intet ansvar for skader på personer og på gjenstander som skyldes usakkyndig betjening av maskinen!

Sikkerhetsbestemmelse

For din egen sikkerhet

För du tar enkeltskivemaskinen i bruk, sä les ubetinget igjennom davon brauksveiledningen og oppbevar den alltid innenfor rekkevidde. Enkeltskivemaskinen mä bare benyttes av personer som er opplært iBruken og som har uttrykkelig i oppdrag a ta seg av betjeningen.

OBS!

Enkeltskivemaskinen er/DDke egnet for bearbeiding av overflater fra hvilke det kann Iose seg helsefarlig stov og vasker. Kjor aldri over trinn!

Forsiktig!

Kjør aldri over elektriske ledninger. Fare for elektrisk støt!

Generelt

Bruken av enkeltskivemaskinen er underlagt gjeldende nasjonale bestemmelser. Ved widen av driftsveiledningen og gjeldende forbindtlige bestemmelser for forebygging av uhell i brukerlandet skal anerkjente fugtekniske regler for sikkerhets- og fagorientert arbeidsmåte ochforall overholds. Unngå enhver arbeidsmåte som er betenkelig for sikkerheten. Bruk av automaten på offentlig vei og gate er/DDke tillatt..

Formalsbestembruk

All bruk som går utover dette gjelder som ikke formålsbestemt. Fabrikanten hefter ikke for skader som skyldes silk bruk. Brukeren bærer—hele ansvaret.

Til formålsbestemt bruk hører ogss overholdelse av de drifts-, service- og vedlikeholdsbetingelser som er foreskrevet av fabrikanten.

Relevante forskrifter for forebygging av ulykker, samt generelt aksepterte sikkerhetstekniske og arbeidstekniske regler skal overholds.

Egenrådige endringer av maskinen utelukker at fabrikanten hefter for skader sommatice oppsta pä grunn av disse.

Kontroller at aktuelt gulvbeegg egner seg forijke type rengjering før maskinen tas i bruk!

Pass på flatepressing ved punktelastiske gulv, f.eks. i turnhaller!

Fabrikanten hefter ikke for skader på apparatet eller på gulvet som skal rengjøres som skyldes feil børster og rengjøringsmidler.

Produktansvar

Brukeren henvises uttrykkelig til at maskinene utelukkende må brukes på formålsbestemt måte. I tilfeller der automatene ikke brukes formålsbestemt, skjer dette på Brukerens eget ansvar. Ethvert ansvar fra fabrikantens side bortfaller i sö fall.

Farekilder

Hvis maskinen stopper, mæ børsteaggregatet straks slås av for a unngå skader på gulvbelegget.

Under transport i heiser skal respektive gjeldende brukerhenvisninger og sikkerhetsforskrifter - spesielt bareaevnen - observeres.

Arbeidsplass

Arbeidsplassen befindner seg bak maskinen.

Autorisert vedlikeholdspersonale.

Enkeltskivemaskinen må kun vedlikeholds og settes istand av personer som er faglig og lovlig legitimert.

Rengjoringsmidler

Ved bruk av rengjørings- og pleiemidler ma produsentens farehenvisninger iakttas. Bruk eventuelt vernebriller og beskyttesesdrakt.

Bruk bare skumfattige, jegrenbare rengjøringsmidler, som ikke inneholder alment helsefarlige stoffer.

Det henvises uttrykkelig til farene ved bruk av lettuce antennelige, brennbare, giftige, helsefarlige, etsende aller irriterende stoffer.

Første gangs bruk

Utlevering, instruksjon om sikkerhetsforskrifter, handtering og vedlikeholds samt om forste igangsetting skjer som regel gjennom vær autoriserte fagmann.

Hvis dette ikke er tilfellet, er brukeren ansvarlig for opplæring av operatorene.

Igangsetting/drift

Vennligst på at voltallet på stedet der rengjöringen finner sted stemmer overens med maskinens typeskilt.

Monteringsveiledning

Løs først umbrakoskruene i skaftinnstellingsaggregatet (17).

För deretter vognstangen (7)lett inn i skaftinnstellingsag gregatet (17) inntil anslaget.

Rett inn vognstangsgrepet (1) parallelt til hjulene (9), slik at den Åpne delen av skaftoverdelens hus (3) peker bakover.

Deretter trekkes umbrakoskruene til igjen.

Elektrokabelen (18) vikles opp over vignstangsgrepet (a) og kabelkroken (8).

Hva som ma gjores for bruken

Ta fatt i vognstangsgrepet (1) med begge hender og vipp maskinen inntil den star pa begge hjul (A).

Rull sa maskinen dit den skal brukes og tilslutt elektrokabelen til strømnette.

Legg tilbehoret (11), børste eller drivtallerken med pad, på gulvet.

Vipp nà maskinen på hjulene igjen og kjør sö langt henover børsten (hhv. drivtallerkenen) inntil medbringerstjernen og børstens flens står overfor hverandre. Still maskinen på børsten (B).

Dra i skaftinnstillingsgrepet (5) og senk vognstangen (7) ned i arbeidsstilling. Herved er begge armene strukket lost nedover (C).

Rett inn maskinen vannrett på arbeitselementet (børste eller drivtallerken), trykk på bryterblokkeringen (4) ogtrykk kort på børstemotorbryteren (2).

Tilbehørsdelen går automatisk i ingrep.

Silk händterer du maskinen under bruken:

Trykk på børstemotorbryteren (2) (til høyre eller til venstre). Motoren starter.

Hvis du loffer vognstangen (7)lett,beveger maskinen seg mot hye (D).

Hvis du trykeer vognstangen nedover, beveger maskinen seg mot venstre (D).

Hvis holder vognstangen i midstilling, arbeider maskinen på stedet.

Gjør følgende utteredBruken:

Trekki skaftinnstillingsgrepet (5) og still vognstangen (7) loddrett.

Vipp maskinen på lopehjulene (9) og trykk kort p børstemotorbryteren (2). Tilbehoret (11) lses fra inngrepet.

Dra nettstøpslet ut av stikkontakten og rull opp elektrokabelen (18) over vognstangsgrepet (1) og kabelkroken (8).

Lettvint grunnrengjoring

Enkeltskivemaskinen utstyres med følgende tilbehør for grunnrengjøring:

Væsketank (13)

Skurebørste (11) eller drivtallerken med svart pad (19).

Fest tanken til opphengsningsinnretningen (14).

Skyv utlpsslangen (12) på vannføringsstussen (16).

Fyll tanken (13). Sett deretter inn børsten eller drivtallerkenen med en pad.

Sjamponering - grundig og rasjonelt

For sjamponering blir maskinen utstyrt med følgende tilbehør:

• Væsketank, sjamponeringsbørste Perlon 0,3 aller Sapur Pad for tekstilbeegg. Arbeidstrinnene forløper på samme mæte som ved grunnrengjøring.

La masinen starte opp med tarr sjamponeringsbørste.

Tilsett litt væske, inntil børsten er mettet med skum.

For maskinen med roterende børste fra venstre mot hýre eller omvendt. Umiddelbart deretter fores maskinen på samme mæte i omvendt retning, dog med en overlapping på ca. en fjerdedel av arbeidsbredden (E).

Forst deretter foorer du maskinen med spiralbevegelser over de forhandssjamponerte arbeidsflatene. Derved bearides begge arbeidsstripene i sin fuller bredde (F).

Under sjamponeringen anbefales det sterkt Å suge opp det smussfylte skummet omgående med en vannsuger.

Montér holderinneretningen for sprøytekannen på vognstangen (7) med holderen oppover og til venstre (G) - sett fra bet jeningssiden.

Hekt sprøytekannen med tappen inn i holderinnretningen og sving denne bakover, inntil kuleåsen gär i ingrep.

Skyv deretter fjærbøylen over skaftinnstillingsaggregatet (7).

Du kan alternativt anbringe boksen til venstre eller til høyre (H).

Leddslangen, dreibartilalle sider,stiller duinniden retningduonsker.

Rengjøring/pleie

Hvis du nà trekker händstangen på Spraymaster'en igjennom noen ganger, sprøytes rengjøringsproduktet på gulvet. Begynn omgående med rengjøringen, og fortsett inntil det oppstår glans.

Vi anbefaler at du bearbeider flatten i avsnitt og i minded partier etter hverandre.

Maskinen egner seg fremragende til rengjoring/pleiemed polymer-dispersjoner. Beleggets gangbarhet ogslitestyrke bevares. Striper og streker er lette a fjerne.

Polering

Du blir fagmessig og hurtig betjent.

OBS! Denne maskinen er bare beregnet for bruk på jejvne flater med en maksimal stigning på opp til 2 %.

OBS! Denne maskinen er/DDt for bruk pa offentlig vei eller gate.

Under rengjöring og vedlikehold av maskinen, ved utskifting av deler eller ved omstilling til annen funksjon, på drivaggregatet kobles fra og nettstøpslet dras ut.

Nettkabelen må ikke skades eller ødelegges ved at man kjører over den, klemmer den flat eller trekker i den.

Nettkabelen skal undersøkes regelmessig med hensyn til tegn på skader.

Ved bruk eller utskifting av nettkabler eller apparatkabler ma det ikke forekomme avvik fra de utførler som er angitt av produsenten.

Ved utskifting av koblinger for nettkabler eller apparatkabler ma det sikres at beskytteme mot vannsprut samt mekanisk styrke er iorden.

Under transport av maskinen i heiser må skaftet/ vognstangen stilles loddrett, slik at det/den/DDE kann bli hengende fast i heisesjaktens vegger.

Sikring mot tilbakeslag skjer automatisk via den patenterte skaft-/vognstangs-innstillingsinn-retningen.

Det må bare benytttes slike sprøyte- og rengjøringsmidler som er egnet for apparatets formål.

Det må under ingen omstendigheter benytteslettantennelige, brennbare, etsende eller irriterende stoffer.

Reparasjoner, inklusive innmontering av sprøytemiddelledninger og slanger, mA kun utfores av autoriserte serviceverksteder erer av fagfolk pa området, som er fortrolig med samtige relevante sikkerhetsforskrifter.

Oppbevaring

Rett til endringer forbeholds innenfor rammen av tekniske fremskritt.

SE

Enskivsmaskin

Maskinens uppyggnad

Tillfor vatska tills borsten ar full med skum.

Montering av spraymastern

For din egen sikkerheds skyld

Shamponering - grundig og rational

• Spraymaster, Drivtallerken til pads, gul-brun erler grøn pad til low Speed erler Spraymaster, drivtallerken til pads, rød pad til High Speed.

Vedligeholdelsefsorskrifter

DK Undertegnede attesterer herved, at ovennævnte model er produceret i overensstemmelse med følgende direktiver og standarder.

N Undertegnede attesterer att ovennevnte modell ar produsert i overensstemmelse med folgende direktiv og standarder.

Korrekt avhending av dette produit (Avfall elektrisk og elektronisk utstyr)

Denne merkingen som vises på produitet eller dens dokumentasjon, indikerer at den ikke skal kastesammen med annet husholdningsavfall ved slutten av sin levetid. Foråhindre mulig skade på miljøet eller menseskelig helse fra ukontrollert avfallsavhending, vennligst atskill dette fra andre typer avfall og resirkuler det ansvarlig forå fremme bærekraftig gjenbruk av materielle ressurser.

Hushholdningsbrukere bør kontakte enten forhandleren de kjøpte produkt av, uller lokale myndigheter, for detailjer om hvor og hvordan de kan frakte deren artikkelen for miljømessig trygg resirkulering.

Forretningsbrukere bør kontakte sin leverandør og undersøke vilkårene i kjøpekontrakten. Detteproduktet skal ikke blandes med annetCOMMERSIelt avfall som skal kastes.
