Produkto tipas	Elektrinis vienšepetis grindų valiklis
Prekės ženklas	NILFISK
Modelis	SDM 43-180
Maitinimo įtampa	230 V ~
Dažnis	50 Hz
Sunaudojama galia	1200 W
Vardinė srovė	5,2 A
Šepetėlio skersmuo	430 mm
Sukimosi greitis	180 aps/min
Darbo aukštis	330 mm
Svoris	36 kg
Apsaugos klasė	I / IPx4
Vibracijos lygis	1,05 m/s²
Numatomas naudojimas	Vidaus grindų valymas, šampūnavimas ir poliravimas
Didžiausias leistinas nuolydis	2%
Skysčio bakelis	Taip, su nutekėjimo žarna
Purškimo sistema	Neprivalomas purškimo bakelis
Šepetėlio tipas	Perlonas arba pagalvėlė pagal paskirtį
Laidinis maitinimas	Su integruotu laikymo kabliuku
Laikymas	Sausoje patalpoje, apsaugotoje nuo šalčio
Saugos instrukcijos	Prieš priežiūrą išjunkite maitinimą, IPx4 apsauga

Dažnai užduodami klausimai - SDM 43-180 NILFISK

Kaip surinkti vairą ir variklio galvutę?

Atlaisvinkite šešiakampius varžtus ant rankenos reguliavimo grupės, įstatykite vairą iki galo, sureguliuokite rankeną lygiagrečiai ratukams ir priveržkite varžtus.

Kaip pradėti naudoti vienšepetį?

Padėkite mašiną ant ratukų, prijunkite laidą, padėkite šepetėlį ar pagalvėlę ant grindų, tada uždėkite mašiną ant jo. Nuleiskite reguliavimo svirtį ir įjunkite jungiklį.

Kaip naudoti mašiną pagrindiniam valymui?

Pritvirtinkite skysčio bakelį, pripildykite jį, pasirinkite trintuvą šepetėlį arba juodą pagalvėlę. Sureguliuokite skysčio tiekimą bakelio svirtimi ir išsiurbkite nešvarų vandenį vandens siurbliu.

Kaip atlikti kilimų šampūnavimą?

Naudokite Perlon 0,3 šepetėlį arba Sapur pagalvėlę. Dozuokite mažai skysčio, kad prisotintumėte putų pluoštus, tada perbraukite mašiną spirale, perdengiant ketvirtadalį darbinio pločio. Nedelsiant išsiurbkite putas.

Kaip purkšti valymo priemonę?

Sumontuokite purškimo bakelį ant vairo, pripildykite jį, ant plokštelės uždėkite tinkamą pagalvėlę. Paspauskite rankinę svirtį, kad purkštumėte priemonę ant grindų, tada valykite mažomis sekcijomis.

Kaip poliruoti grindis?

Sumontuokite mašinoje pagalvėlių plokštelę ir baltą High Speed pagalvėlę. Įjunkite mašiną ir poliruokite paviršių iki norimo blizgesio.

Kokios yra svarbios saugos instrukcijos?

Nenaudokite mašinos ant elektros laidų ar laiptų pakopų. Prieš priežiūrą visada atjunkite. Naudokite tik nedegias priemones. Laikykitės didžiausio 2 % nuolydžio.

Kaip valyti ir prižiūrėti mašiną?

Atjunkite mašiną ir išjunkite pavarą. Reguliariai tikrinkite maitinimo laidą. Nenaudokite ėsdinančių priemonių. Dėl remonto kreipkitės į įgaliotą techninės priežiūros centrą.

Ką daryti gedimo atveju?

Kreipkitės į savo didmenininką arba įgaliotą serviso centrą, kad gautumėte greitą ir profesionalią pagalbą.

Kaip laikyti mašiną, kai ji nenaudojama?

Laikykite mašiną sausoje patalpoje normaliomis aplinkos sąlygomis, apsaugotoje nuo šalčio (temperatūra >0°C). Transportavimui pakelkite vairą vertikaliai.

NAUDOJIMO INSTRUKCIJA SDM 43-180 NILFISK

Naudiojimo instrukcijos

Kullanma Talimati

A	B
C	D
E	F
G	H

SDM 43-DUO
21

19

11

D 4

GB. 7

FR 10

IT 13

ESP 16

POR. 19

NL 22

NO. 25

SE 28

DK 31

CZ 34

HU 37

PL 40

SL 43

SF 46

SK 49

EST 52

LAT 55

LIT 58

TR 61

Šios valdymo instrukcijos skirmtos dirbančiajam personalui.

• Pries pradédami montuoti, eksploatuoti ir remontuoti šia mašina, atidžiai perskaitykite šiose valdymo instrukcjose pateiktus nurodymus bei rekom-endacijas.
• Susipazine su pateikta informacija, jus ziinosite, kaip tinkamai ir efektyviai valdyti masina. Rekom-endacijos del masinos naudojimo ir prieziuros siose validymo instrukcijose pateiktos siekiant uztikrinti jusu sauguma dirbant su šia masina bei išsaugoti masinos verte.
• Gamintojas neatsako už patirtas traumas ar padaryta Žalá nuosavybei del netinkamo šios mašinos naudiojimo.

Prašome atidžiai perskaityti saugos instrukcjjas!

SAUGOS INSTRUKCIJOS

Pries pradedami montuoti vieno disko mašina, atidžiai perskaitykite šias instrukcjjas. Instrukcjjas visuomet laikykite kur nors po ranka.

Vieno disko maśina gali naudoti tik specialiai pasirenge su ja dirbti ir gerai išmanantys jos veikimo principus asmenys.

Ispejimas!

Vieno disko mašina nenaudotina paviršiams, ant kuriu esama sveikatai kenksmingu dulkiu bei skysciu, valyi.

Nenaudokite masinos ant laiptu.

Bükite atsargus!

Niekada nevažiuokite mašina per elektrós laidus.

Saugokités elektros smugio!

Bendrosios pastabos

Vieno disko mašina valdoma laikantis šiuo metu galiojančių valstybës nustatyų taisyklių. Labai svarbu ne tik paisyti valdymo instrukcijų ir atitinkamu su tuo susijusių nurodymu del nelaimingų atsitikimų isvengimo, galiojančių salyje, kur naudojama mašina, bet ir laikytis bendrujuų saugos taisyklių bei nustatytos darbo tvarkos. Netaikytini metodai, keliantys pavojuų saugumui. Draudžiama naudoti automatines mašinas viśuosiuose takuose ir keliuose.

Tinkamas naudojimas

• Visos vieno disko masinos skirmitos naudoti tik pa-stato patalpose.
• Mašinos naudiojimas ne pastato viduje yra laikomas netinkamu. Gamintojas neatsako už Žala, patirta del bet kokio netinkamo naudiojimo; atsakomybę už tai prisiima tik naudotojas.
• I tinkamo naudojimo apibrežima jtrauktos ir ga-mintojo nustatytos masinos valdymo, prieziuros ir remonto salygos.
  Turi buti laikomasi tiesiogiai susijusi nurodymu del nelaimingu atsitikimu isvengimo ir bendruju saugos taisykiu bei darbo tvarkos.
  Gamintojas neatsako už Žalá, patirta del atliktu neleistinu masinos modifikaciju.
• Pries pradedant naudoti masina, butina patikrinti grindu danga, ar ji tinkama valyi siuo budu.
• Prašome atkreipti démesj elastingu grindu sus-paudimo plota, pavyzdžiuì, gimnastikos salèse.
• Gamintojas neprisiima atsakomybés už irrangai in grindims padaryta Žalá del netinkamu šepeciu ir valymo priemoniu naudiojimo.

Atsakomybé už gaminj

Operatorius turi gerai jsidemeti, kad masina gali buti naudiojama tik pagal jos paskirti. Jei masina nenaudiojama pagal savo paskirti, uz tai visa atsakomybe prisima jos naudotojas. Tokiu atveju gamintojas neprisiima jokios atsakomybes.

Rizikos veiksniai

• Pastacius ma'sina, butina kuo skubiau ijsjungti šepečio aggregata, kad nebūtu pažeistos grindys.
• Keliant mašina liftu ar keltuvu, turi būti laikomasi galiojanci instrukciju vartotojui be saugostaisykliu, ypač tu, kurios susijusios su maksimaliaapkrova.

Mašinos valdymo vieta

Mašinos valdymo vieta yra kitoje mašinos puseje.

Igaliotas techninés priežiūros personalas

Vieno disko mašina gali būti prižūrima ir taisoma tik asmenu, turinčiūs specialius ir jstatymo nustatytus igaliojimus.

Valymo priemonés

• Naudojant valymo ir priežiūros priemones, turi būti paisoma gamintojo suraštyu jspějimu del pavojaus ir dévimi apsauginiai rūbai bei akiniai.
• Naudojant valymo ir priežiūros priemones, turi būti paisoma gamintojo suraštyu jspějimu del pavojaus ir dévimi apsauginiai rubai bei akiniai.
• Aiškiai nurodyta galima rizika naudojant ypač degias, lengvai užsiliepsnojančias, toksines, sveikatai kenksmingas, korozines arba nuodingas medžiagas.

Pirmasis mašinos paleidimas

Mašinos pristatymas, darbo saugos, naudojimo ir priežiūros instrukcijos bei pirmasis mašinos paleidimas yra mūsū igalioto specialisto dispozicijoje.
- Kitu atveju už mašinos naudotoju instruktavim yra atsakingas operatorius.

Montavimas/paleidimas j darba

Nepamirskite, kad jtampa pastate, kurj reikia isvalyti, turi sutapti su jtampa, nurodyta ant masinos ploksteles su techniniais duomenimis.

Rinkimo instrukcijos

• Pagrindinis variklis ir strypas pristatomi atskirose pakuotëse.
• Iš pradžić atlaisvinami šesiakampiai movos varžtai ašies reguliavimo skyriije (17).
  Tada atsargiai j aies reguliavimo skyriu (17) tiek, kiek lenda, jstumiamas strypas (7)
  Lygiareciai su ratais (9) istiesinama strypo rankenèle (1), taip, kad atvira viršutinio ašies elemento (3) korpuso pusé apsiverstu j kitā puse.
  Tada vél priveržiami šešiakampiai movos varžtai.
  Uzsukite elektros laida (18) už strypo rankenéles (a) ir užkabinkite už laido kilpos (8).

Pasirengimas darbui

• Paimkite abiem rankomis strypo rankenèle (1) ir pakreipkite mašina, kad ji atsiremtu abiem ratais (A).
  Tada nuvezkite mašina j darbo vieta ir jjunkite elektrós laidaj maitinimo tinkla.
• Padékite priedus (11), pvz., šepeti arba ploksté su minkstu kamšalu, ant grindu.
  Dabar vél pastatykite mašina ant ratu ir pa-stumkite ja apversdami šepeti (arba plokstě), kad Žvaigždute ir šepecio krašelis issitiesintu ir būtu vertikaloje padétyje. Nuleiskite mašina ant šepecio (B).
• Tada nuspauskite ašies reguliavimo svirtj (5) ir nu-statykite strypa (7) i darbo režima. Abi rankenos turi būti laisvai ištiestos Žemyn (C).
• Istiesinkite masina, kad ji butu horizontalioje padetyje, virš veikiančio elemento (sepecio arba plokstés), paspauskite jungiklio užrakta (4) ir trumpai spustelkite sepecio variklio jungiklj (2).
  Irenginaijsijungia automatiskai.

Mašinos naudiojimas

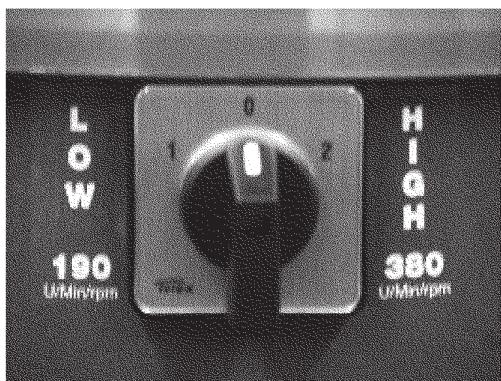

• Paspauskite šepeciio variklio jungiklj (2) (j kaire arba j dešine puse). Variklis užsiveda.
• Siek tiek pakelus strypa (7), masina juda j de sine (D).
• Siek tiek nuleidus strypa, mašina juda j kaire (D).
• Jei jus laikysite strypa nustatyaj vidurine padeti, masina dirbs vietoje.

Baigus darba

Nuspauskite ašies reguliavimo rankena (5) ir nustatykite strypa (7) i vertikalia padetj.
Tada pastatykite mašina ant ratu (9) ir trumpai spustelěkite šepečio variklio jungíklj (2). Papildomi jrenginiai (11) išsijungs.
- Ištraukite kištuka iš maitinimo tinklo, užvyniokite elektrós laida (18) už strypo rankenélès (1) ir užkabinkite už laido kilpos (8).

Visapusiskam valymui geriausiai naudoti:

lvairiems valymo darbams atlikti skirta vieno diskomasina yra komplektuojama su siais priedais:skyscio bakas (13),sveistuvas (11) arba ploksté sujuodu minkstu kamsalu (19).
- Pritvirtinkite prie jrenginio baka (14).
- Sujunkite išleidimo angos Žarná (12) su vandens jungtimi (16).
- Pripildykite baka (13). Tada pritvirtinkite šepetj arba plokste su minkstu kamsalu.
- Naudodami bako svirtj (15) sureguliuokite skyscio tékmès srove - patraukite svirtj (15) aukstyn.
Periodiskai išsiurbkite vandens trauktuvu nešvarug plovimo tirpala iš skyriaus, j kurjjis pilamas.

Visapusiškas ir efektyvus plovimas

Atliekant plovimo darbus, pri mašinos montuojami toliau išvardyti priedai.
- Skyscio bakas; 0.3 Perlon plovimo šepetyrs arba Sapur minkstasis kamšalas austinei grindu dangai.
- Darbo tvarka iš esmès tokia pati, kaip ir atliekant visapusiška valyma.
Užveskite mašina su sausu plovimo šepeciu.
- Pasiruoshkite nedidelj kiekj skyscio, kol šepecio stereliai nepasidengé putomis.
- Pasukite mašina su sukamuoju šepečiu iš dešinës j kaire arba atvirkschiai. Po šio veiksmo iš kartotokiu pat budu pasukite mašina priesinga kryptimi, táciau maždaug tik apie ketvirtj nuo plovimo jrenginio (E).
- Ir tik tuomet tradékite dirbti mašina sukdami ja drauge su plovimo jrenginiais. Tai darant, vienu metu dirba abu plovimo jrenginiai (F).
Plovimo metu mes patariame nuolat valtyi ir susikaupusias purvinas putas vandens ištraukéju.

Spraymaster montavimo instrukcija

• lstatykite purkstuko laikiklio flakona j strypa (7). Laikiklis turi buti nukreiptas j virsu ir, jei ziurresite iš darbinés pusés, j kaire (G).
  Užkabinkite purkšuko laikiklio flakono liežuvělj už laikiklio pakreipdami laikiklj atgal kol rutuliukas tvirtai užsifíksuos.
  Tuomet pastumkite spyruoklinj fiksatoriu link ašies reguiatorialiaus (7).
• Pritvirtinkite déžute, desinéje arba kairéje puseje, kaip jums patogiau (H).
• Pakreipkite universali a lankstoma zarna norima kryptimi.

Kasdienis valymas

Atliekant kasdienio valymo darbus, prie mašinos mon-tuojami toliau išvardtyi priedai:

• Spraymaster, pavaros ploksté minkstiens kamshalams, geltonas ir rudas arbaŽalias kamsalas letoms apsukoms arba Spraymaster, pavaros ploksté minkstiens kamshalams, raudonas kamsalas greitoms apsukoms

• lpkitej purskiklio flakona pageidaujamoprokto.
  Ant plokstès uždékite reikiamā kamšala.

• ljunkite masina.
• Kai keleta kartu patrauksite Spraymaster svirtle, ant grindu issipurks valmyo skystis. Dabar tuojau pat pradekite valtyi ir valykite iki blizgesio
• Mes patariame vienu metu valtyi nedidelius plotus. Mašina idealiai tinka naudojimui su polimeriniais tirpalais. Taip apsaugosite savo grindis nuo trinties ir dévejimosi. Lengviau nuvalysite jvairias démes ir purvo ruozus.

Poliravimas

Jei ketinate poliruoti, sumontuokite šiuos priedus: - Pavaros plokstekamshalams, balta kamsal.

Ant plokstès uždékite kamšala.
- ljunkite masina.

Techniné priežiūra

• Norédami atlikti remonto darbus, susisiekite su prekybos atstovu arba su vienu iš techninés priežiūros centru.
• Jus aptarnaus greitai ir profesionaliai.
• Ispëjimas! Šiă mašina galima naudoti tik valant horizontalius pavirsius, kuriç nuolydžio kampas ne didesnis nei 2 %.
• Ispèjimas! Sia mašina negalima valtyi visuomeninès paskirties takú ir keliú.

Nurodymai del technines priežiūros Siu nurodymu būtina laikytis visuomet

• Kuomet valote mašina, atliekate kokius nors techninës priežiūros darbus, keičiate dalis arba keičiate jos paskirtj, išjunkite ja ir ištraukite kistuka is rozetës.
• Negalima pažeisti elektrós laido. Nevažiuokite ant jo, netraiškykite, nevilkite ir t. t.
• Reguliariai tikrinkite elektrós laida, arjis nera pažeistas.
• Jei elektrós laidas pazeistas, masinos naudoti negalima.
• Kuomet naudojate ar keičiate elektrós laidus arba jranga, visuomet naudokite tik gamintojo rekom-enduotus gaminius.
• Kuomet keičiate ivairias elektrós juntgis, elektrós laidus ar atskiru mazgu sujungimo laidus, turite užtikrinti, kad pakankamai gerai juos pritvirtinote ir apsaugojote nuo drégmès.
• Kuomet keliate masina ivairiais keltuvais, pakreipkite velena/strypaj vertikalia padetj, kadjis neprisiglaustu prie lifto sienu.
• Velenas/strypas yra automatiskai apsaugotas nuo atšokimo. Tai užtikrina specialus regulatorius.
• Galima naudoti tik mašinai tinkamas valymo prie-mones bei puršiklius.
• Niekuomet nenaudokite itin degiu, lengvai užsiliepsnojanciu, toksišku, kenksmingu sveikatai arba ésdinančiu priemoniu.
  Taisymo darbus, kurie apima ir purškimo liniju bei Žarnu montavimā gali atlikti tik autorizuoti TECH-niniai centrai arba šios srities specialistai, kurie susipazine su atitinkamomis saugos instrukcijomis.

Laikymas

Kai mašina nenaudojama, laikykite ja sausoje patalpoje, normalioje kambario temperaturoje (ne Žemesnéje nei 0^ ).

Techniques specifikacijos

	SD 43-165	SD 43-400	SDM 43-180	SDM 43-450	SDM 43-DUO	SDM 43-900/1500	SDM 53-1500
A.C. variklis	230/50	230/50	230/50	230/50	230/50	230/50	230/50
Nominali galia	1000	1100	1200	1500	1200-1500	1800	1800
	5,6	5,7	5,2	6,5	5,2/8,1	7,2	7,2
Šepetys (aps./min.)	165	400	180	450	190/380	900/1500	1500
Šepetys (aps./min.)	430	430	430	430	430	430	530
Darbinis aukštis (mm)	250	250	330	330	330	130/320	130/320
Darbinis plotis (kg)	30	31	36	40	40	44	46
Saugos klase	I/IPx4	I/IPx0	I/IPx4	I/IPx0	I/IPx4	I/IPx0	I/IPx0
Diržiné pavara	X	X	X	X	X	XX
Handle vibration level m/s2	1,05	1,05	1,05	1,05	1,05	1,05	1,05

Sieduomenysgali buti keiciami

TR

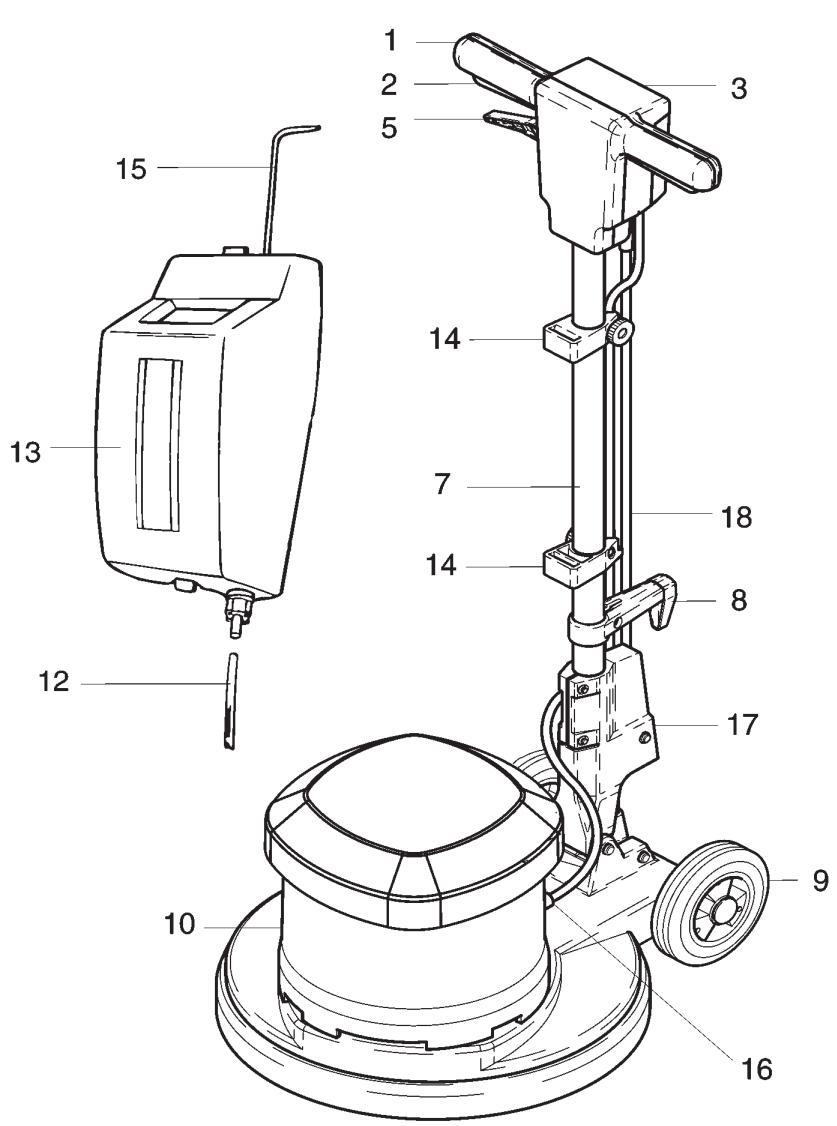

Tek diskl makine

Cihaz donanimi

1. Gidon
2. Firca motoru salteri
3. Sap ust kismi muhafazasi
4. Salter kilidi
5. Sap ayarlama kolu
6. Kumanda tablasindaki vidalar
7. Ceki kolu
8. Kablo askisi
9. Tekerlerler
10. Motor basligi
11. Firca
12. Akitma hortumu
13. Siv deposu
14. Depo tutucusu
15. Depo kolu
16. Su sevk dirsegi
17. Sap ayarlama ünitesi
18. Elektrik kablosu
19. Diskler 参数 tahrik tablasi
20. Sprey basi
21. Disk

LT Toliau pateiktu dokumentu patvirtinama, kad minetas modelis yra pagamuntas laikantis nurodytu direktyvu bei standartu.

Sis zenklas, esantis ant Produkto ar jo dokumentacijoje, nurodo, kad pasibaigus produkto tarnavimo laikui jo negalima i smesti drauge su kitomis buitinemis atliekomis. Kad butu isvengta galimos nekontroliujoamo atlieku i smetimo zalos aplinkai arba zmoniug sveikatai ir siekiant skatinti aplnkag tausojanti antriniu zaliavpu panaudojima, prašome atskirti jj nuo kitu rusiug atlieku ir atiduoti perdirbti.

Informacijos, kur ir kaip pristatyti šj produkta saugiai perdirbti, privatus vertotojai turetu kreiptis arba j parduotuve, kurioje produkta pirko, arba vietines valdžios institucijas.

Verslo vartotojai turetu kreiptis i savo tiekëja ar peržiūrëti pirkimo sutarties salygas. Šis produktas negali būti sumaišytas su kitomis atliekomis jas tvarkant.
