SDM 43-180 - Högtryckstvätt NILFISK - Gratis bruksanvisning och manual

Produkttyp	Elektrisk enborstig golvrengörare
Märke	NILFISK
Modell	SDM 43-180
Matningsspänning	230 V ~
Frekvens	50 Hz
Upptagen effekt	1200 W
Märkström	5,2 A
Borstdiameter	430 mm
Rotationshastighet	180 rpm
Arbetshöjd	330 mm
Vikt	36 kg
Skyddsklass	I / IPx4
Vibrationsnivå	1,05 m/s²
Avsedd användning	Rengöring, schamponering och polering av inomhusgolv
Maximal tillåten lutning	2%
Vätskebehållare	Ja, med avloppsslang
Sprutsystem	Sprutbehållare som tillval
Borsttyp	Perlon eller pad beroende på applikation
Kabelmatning	Med inbyggd förvaringskrok
Förvaring	I ett torrt utrymme frostfritt
Säkerhetsanvisningar	Koppla från strömmen före underhåll, skydd IPx4

Vanliga frågor - SDM 43-180 NILFISK

Hur monterar man dragstången och motorhuvudet?

Lossa sexkantskruvarna på handtagsjusteringsgruppen, för in dragstången tills den tar stopp, justera handtaget parallellt med hjulen och dra åt skruvarna.

Hur tar man enborstmaskinen i bruk?

Vänd maskinen på hjulen, anslut kabeln, placera borsten eller padden på golvet och positionera maskinen ovanpå. Fäll ner justeringsspaken och tryck på strömbrytaren.

Hur använder man maskinen för grundläggande rengöring?

Fäst vätskebehållaren, fyll den, välj en skurborste eller svart pad. Justera vätsketillförseln med behållarens spak och sug upp smutsvattnet med en våtdammsugare.

Hur utför man schamponering av mattor?

Använd en Perlonborste 0,3 eller en Sapur-pad. Dosera lite vätska för att mätta borstens skum, kör sedan maskinen i spiraler med en överlappning på en fjärdedel av arbetsbredden. Sug upp skummet omedelbart.

Hur sprejar man rengöringsmedel?

Montera sprutbehållaren på dragstången, fyll den, utrusta plattan med lämplig pad. Tryck på manuella spaken för att spreja medlet på golvet, rengör sedan i små sektioner.

Hur polerar man ett golv?

Utrusta maskinen med en padplatta och en vit High Speed-pad. Starta maskinen och polera ytan tills önskad glans uppnås.

Vilka är viktiga säkerhetsanvisningar?

Använd inte maskinen på elkablar eller trappsteg. Koppla alltid ur före underhåll. Använd endast icke brandfarliga produkter. Respektera maximal lutning på 2%.

Hur rengör och underhåller man maskinen?

Koppla ur maskinen och stäng av drivningen. Kontrollera regelbundet nätkabeln. Använd inte frätande produkter. För reparationer, kontakta auktoriserad service.

Vad gör man vid funktionsfel?

Vänd dig till din grossist eller en auktoriserad serviceverkstad för snabb och professionell hjälp.

Hur förvarar man maskinen när den inte används?

Förvara maskinen i ett torrt utrymme under normala omgivningsförhållanden, frostfritt (temperatur >0°C). Fäll upp dragstången vertikalt för transport.

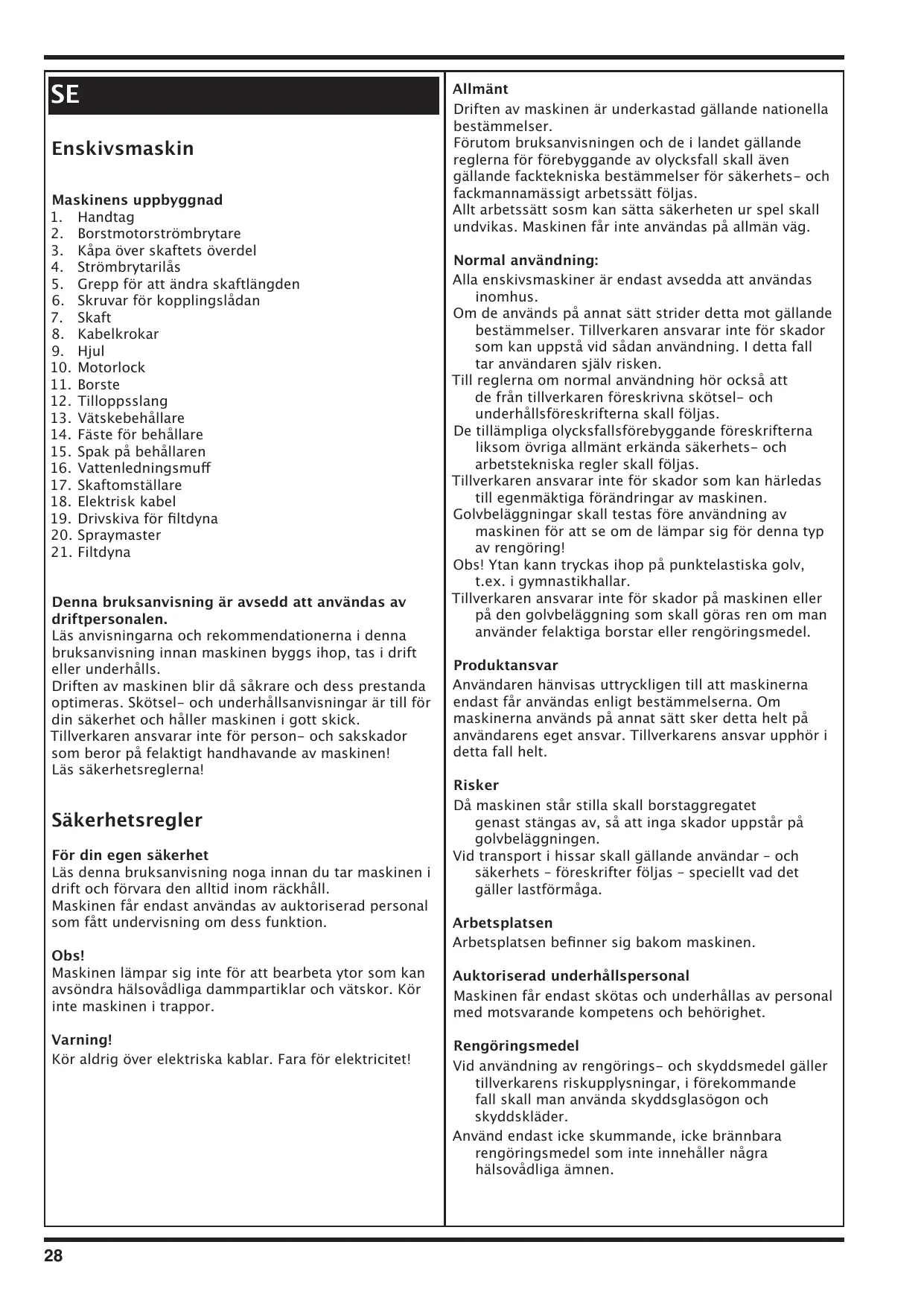

BRUKSANVISNING SDM 43-180 NILFISK

Smusspytten suges opp avsnitt for avsnitt med en av vannsugerne.

1. Handtag
2. Borstmotorströmbrytare
3. Kapa over skaftets overdel
4. Strömbrytarilås
5. Grepp for att andra skaftlangden
6. Skruvar for kopplingsådan
7. Skaft
8. Kabelkrokan
9. Hjul
10. Motorlock
11. Borste
12. Tilloppsslang
13. Vätskebehällare
14. Faste for behällare
15. Spak på behällaren
16. Vattenledningsmuff
17. Skaftomställare
18. Elektrisk kabel
19. Drivskiva for filtdyna
20. Spraymaster
21. Filtdyna

Denna bruksanvisning ar avsedd att anvandas av driftpersonalen.

Läs anvisingarna och rekommendationerna i denna braupsanvisning innan maskinen byggs ihop, tas i drift aller unterhälls.

Driften av maskinen blir då sakrare och dess prestanda optimeras. Skötsel- och underhällsanvisningar ar till for din sakerhet och häller maskinen i gott skick.

Tillverkaren ansvarar inte for person- och sakskador som beror på felaktigt handhavande av maskinen!

Läs sakerhetsreglerna!

Sakerhetsregler

För din egen sakerhet

Läs denna bruksanvisning noga innan du tar maskinen i drift och forvara den alltid inom räckhäll.

Maskinen fär endast användas av auktoriserad personal som fätt undervisning om dess Funktion.

Obs!

Maskinen lampar sig inte for att bearbeta ytor som kan avsondra hälsovådliga dammpartiklar och vätskor. Kör inte maskinen i trappor.

Varning!

Kör aldrig über elektriska kablar. Fara für elektricitet!

Allmänt

Driften av maskinen ar underkastad gallande nationella bestammelser.

Förutom bra克斯anvisingen och de i landet gällande reglerna for forebyggande av olycksfall skall även gällande factekniska bestammelser for sakerhets- och fackmannamässigt arbetssätt foljas.

Allt arbetssatt sosm kan satta sakerheten ur spel skall undvikas. Maskinen fär inte anvandas på allman vig.

Normal användning:

Alla enskivsmaskiner ar endast avsedda att anvandas inomhus.
Om de används på annat sätt strider detta mot gällande bestämmelser. Tillverkaren ansvarar inte für skador som kan uppstä vid södan användning. I detta fall tar användaren själv risiken.
Till reglerna om normal användning hör också att de från tillverkaren foreskrivna skötsel- och underhällsforeskrifterna skall foljas.
De tillampliga olycksfallsforebyggande foreskrifternaliksom ovriga allmant erkanda sakerhets- ocharbetstekniska regler skall foljas.
Tillverkaren ansvarar inte for skador som kan harledas till egemaktiga forandringar av maskinen.
Golvbelaggningar skall testas fore anvandning av maskinen for att se om de lampar sig forenna typ av rengoring!
Obs! Ytan kann tryckas ihop på punktelastiska golv, t.ex. i gymnastikhallar.
Tillverkaren ansvarar inte for skador pa maskinen ell er pa den golvbelaggning som skall goras ren om man anvander felaktiga borstar eller rengoringsmedel.

Produktansvar

Användaren hänvisas uttryckligen till att maskinerna endast fär anvandas enligt bestammelserna. Om maskinerna används på annat satt sker detta helt på användarens eget ansvar. Tillverkarens ansvar upphör i detta fall helt.

Risks

Då maskinen står stilla skall borstaggregat genast stängas av, sö att inga skador uppSTAR pa golvbeläggningen.

Vid transport i hissar skall gällande användar - och sakerhets - foreskrifter foljas - speciellt vad det gäller lastförmåga.

Arbetsplaten

Arbetsplatsen befindner sig bakom maskinen.

Maskinen fär endast skötas och underhällas av personal med motsvarande kompetens och behörighet.

Rengöringsmedel

Vid användning av rengörings- och skyddsdemel gäller tillverkarens riskupplysningar, i förekommende fall skall man använda skyddsglasögon och skyddskläder.

Använd endast icede skummande, icke brannbara rengöringsmedel som inte innehäller nagra hälsovådliga ämn.

Första gängen maskinen används

Leverans, instruktion om sakerhetsforeskrifter, handhavande och underhäll, liksom igångsättning sker i regel i narvaro av en av oss auktoriserad fackman.

Om detta inte ar fallet ar driftsansvarig kund skyldig att instruera den som skall arbeta med maskinen.

Igångsättning/drift

Kontrolera att det på maskinen angivna voltalet stämmer overens med det i arbetslokalen.

Montering:

Motorlock och skaat levereras seperat forpackade.

Lossa Först skruvarna i skaftomställaren (17).

För sedan in skaatet (7) i skaftomställaren (17) till stoppet.

Ratta in handtaget (1) sà att det stär parallellt med hjulen (9) och sà att den öppna sidan på kapan (3) till skaftets überdel pekar bakat..

Skruva sedan i skruvarna igen.

Den elektriska sladden (18) rullas upp over handtaget (a) och kabelkroken (8).

Ta tag i handtaget (1) med bàda händerna och tippa maskinen tills den star pà de bàda hjulen (A).

Rulla sedan maskinen dit dar den skall anvandas och anslut sladden till ett eluttag.

Tillbehöret (11), borste eller drivskiva med filtdyna placeras på golvet.

Tippa nu maskinen igen och kör fram den över borsten resp drivskivan tills medbringaren och borstfläsen stär över varandra. Ställ maskinen på borsten (B).

Drag sedan i skaftomställarens spak (5) och sank skaatet (7) till arbetslaget. Armarna skulla vara utsträckta nedät (C).

Rata upp maskinen i vågrät ställning pa arbetrsverktyget (borste eller drivskiva), tryck pa strömbrytarläset (4) och tryck helt kort på borstens motorströmbrytare (2).

Arbetsverktyget klickar in av sig självt.

Sá har arbetar du med maskinen:

Vrid borstens motorströmbrytare (2) Åt Höger ellen vänster. Motorn starter.

När du lyfter handtaget (7) lätt rör sig maskinen Åt Höger (D).

När du trycker handtaget nedåt rör sig maskinen till vänster (D).

Om du haller handtaget i mellanlage arbetar maskinen pa stallet.

Efter avslutat arbete maste du gora foljande:

Dra i skaftomställarens handtag (5) och ställ skaatet (7) lodratt.

Tippa sedan maskinen på hjulen (9) och tryck kort på borstens motorströmbrytare (2). Arbetsverktyget (11) lossnar.

Dra ur kontakten och rulla upp sladden (18) over handtaget (1) och kabelkroken (8).

Enkel grundrengöring

För grundrengöring utrustas maskinen med följande tillbehör:

Vatsekebehållare (13).

Skurborste (11) eller drivskiva med svart filtdyna (19). Satt fast behällaren på upphängningsanordningen (14).

Skjut på utloppsslangen (12) på vattenledningsmuffen (16).

Fyll behällaren (13). Satt sedan på borsten eller drivskivan med en polerpad.

Vatseketillforseln kan regleras genom att i spaken (15) uppåt.

Det smutsiga vattnet sugs upp med en vattendammsugare i etapper.

Schamponering - grundligt och rationellt

För schamponering utrustas maskinen med följande tillbehör:
- Vätskebehällare, schamponeringsborste Perlon 0,3 erler Sapor filtdyna for textilgolv.

Arbetsmomenten ar desamma som vid grundrengöringen.

Starta maskinen med torr schamponeringsborste.

Kör maskinen med roterande borste frän vänster till Höger eller tvärtom. Kör sedan maskinen på samma satt i motsatt riktning med en förskjutning pa ca en kvarts arbetsbredd (E).

Först)därefterkördu maskinenispiraler over den inlöddradearbetsytan. Pá sāsattbearbetas tvá arbetsbredderpá samma gäng(F).

När du schamponerar golvet bör du sä snart som möjligt suga upp det smutsiga skummet etappvis med en vattendammsugare.

Montera hällaren für spraykannan på skaatet (7) med hällaren uppåt och till vänster sett frän arbetssidan (G).

Hang upp spraykannan i tapparna i hällaren och luta denna bakat tills den klickar in och laser sig.

Skjut pä fjäderbygeln pä skaftomställaren (7).

Man kan hangsa upp kannan till hoger ellr vander (H).

Slangen, som går att vrida i alla riktningar, ställs in i önskat lage.

Kemisk rengöring

Förkemisk regnöring utrustas maskinen med följande tillbehör:

• Spraymaster, drivskiva für filtdynor, gulbrun eller grön filtdyna für Low Speed aller spraymaster, drivskiva für filtdynor, röd dyna für High Speed.

Fyll spraykannan med det önskade regnöringsmedlet.

Satt i drivskivan med filtdyna.

Starta maskinen

När du trycker nagra gänger på handtaget på spraymastern, sprutas rengöringsmedlet ut på golvet. Kör maskinen tills gol vet fär en fin glans.

Värt Förslag ar att du bearbetar mindfulness ytor i etapper. Maskinen lammbar sig utmärkt for rengöring med polymerösninger. Man forstör inte golvets eigenskaper och slitstyrkan församras inte. Repor och marken ar latta att ta bort.

Golvbonging

For att bona golvet utrustas maskinen med foljande tillbehör:

• Drivskiva für filtdynor, vit dyna für High Speed. Satt i drivskivan med filtdyna.

Starta maskinen.

Service

Vänd dig till den affär)där du köpt maskinen eller tillnärmaste serviceverkstad om en reparation blir nödvändig.

Dá fárdu kompetent och snabb hjälp.

Obs! Maskinen är endast avsedd for arbete på jämnytor med en maximal lutning av 2%.

Obs! Maskinen fär inte användas på allmän vig.

Underhäll

Följande anvisningar skall ovillkorligen följas:

Vid rengöring och unterhäll, vid byte av delar eller vid omställning till annan Funktion, skall motorn stängas av och kontakten dras ut.

De elektriska kablarna fär inte skadas genom att man kör über dem, klämmer dem, rycker i dem eller liknande.

De elektriska kablarna skall regelbundet kontrolleras med avseende på skador.

Maskinen fär inte användas om de elektriska kablarna inte är i fullgott skick.

Inga andra anslutningskablar och maskinansluttingar farnvandas annat an de som tillverkaren foreskriver.

Vid byte av kopplingar till elektriska kablar eller maskinansluttingar skall stankvattenskyddet och den mekaniska hällbarheten bibehällas.

När maskinen Transporteras i hiss skall skaatet/ handtagen stallas lodratt for att Förhindra att maskinen fastnar i hissvägen.

Den patenterade skaftomställaren garanterar automatiskt att skaftet inte kann slår tillbaka.

Endast de sprayer och rengöringsmedel som ar avsedda for maskinen fär användas.

Det ar absolut forbjudet att anvanda brandfarliga, brannbara, giftiga, halsovådliga, etsande eller aggressiva medel.

Igånsätting, innefattende inkoppling av vätskeledningar och slangar, fär endast utforas av godkänd kundtjänst eller av fackmän, som arväl fortrognam ed alla relevanta sakerhetsföreskrifter.

Förvaring

När maskinen inte används skall den forvaras torrt under normala betingelser (inte under 0^ ).

Tekniska data

	SD 43-165	SD 43-400	SDM 43-180	SDM 43-450	SDM 43-DUO	SDM 43-900/1500	SDM 53-1500
Växelströmsmotor	230/50	230/50	230/50	230/50	230/50	230/50	230/50
Energiförbrukning	1000	1100	1200	1500	1200-1500	1800	1800
	5,6	5,7	5,2	6,5	5,2/8,1	7,2	7,2
Arbetsbredd (mm)	165	400	180	450	190/380	900/1500	1500
Borstvarvital (O/min)	430	430	430	430	430	430	530
Arbetshöjd (mm)	250	250	330	330	330	130/320	130/320
Arbetsvikt (kg)	30	31	36	40	40	44	46
Skyddsklass	I/IPx4	I/IPx0	I/IPx4	I/IPx0	I/IPx4	I/IPx0	I/IPx0
Remdrift	X	X	X	X	X	XX
Handle vibration level m/s2	1,05	1,05	1,05	1,05	1,05	1,05	1,05

Vi forbehaller oss andringar som beror paktekniska forbattringar

DK

Enkeltskivemaskine

Apparats opbygning

1. Vognstangsgreb
2. Børstemotorafbryder
3. Skaftoverdelens hus
4. Afbryderblokering
5. Skaftindstellingsgrep
6. Skruer på koblingskassen
7. Vognstang
8. Kabelkrog
9. Korehjul
10. Motorhoved
11. Børste
12. Udlobslange
13. Væsketank
14. Tankholder
15. Tankstang
16. Vandforghingsstuds
17. Skaftindstillingsaggregat
18. El-kabel
19. Drivtallerken til pads
20. Spraymaster
21. Pad

S Undertechnad intygar att ovannamnda modell ar producerad i overensstammelse med foljande direktiv och standarder.

GR OkawuwoeypaupevoctioTOnoieiotinapoxw yntou npovapepevtooovlvivotaupowva meticakoloue onyieckaipotua.

Korrekt avfallshantering av Produkten (elektriska och elektroniskaprodukter)

Denna marketing påprodukten och i manualen anger att den inte bör sortereras tillsammans med annat hushållsavfall nar dess livstid ar over. Till forebyggande av skada på miljö och hälsa börprodukten hanteras separat forändamälsenlig Återvinning av dess beständsdelar. Hushållsanhandare bör kontakta den Återförsäljare som s Salt produit erer sin kommun für vidare information om var och hurprodukten kan Återvinnas på ett miljösakert satt.

Företagsanvändare bör kontakta leverantören samt veriěra angivna villkor i köpekontraktet. Produktten bör inte hanteras tillsammans med annatCOMMERSIellt avfall.
