P 160.2 - Hogedrukreiniger NILFISK - Gratis gebruiksaanwijzing en handleiding

Type product	Hogedrukreiniger
Toepassing	Huishoudelijk gebruik
Nominale spanning	230 V
Frequentie	50 Hz
Vermogen	3.300 W
Nominale druk	150 bar
Maximale druk	160 bar
Nominale waterdoorstroming	9,5 l/min
Maximale waterdoorstroming	10,8 l/min
Max. waterinlaatdruk	10 bar
Max. waterinlaattemperatuur	60 °C
Beschermingsklasse	IPX5
Gewicht	27,2 kg

Veelgestelde vragen - P 160.2 NILFISK

Hoe sluit ik de hogedrukreiniger aan op de watertoevoer?

Sluit een tuinslang (min. 12,5 mm diameter, lengte 10-25 m) aan op de wateraansluiting met de snelkoppeling. Zorg dat het filter in de watertoevoerleiding zit. Open de kraan en laat de lucht ontsnappen door de trekker in te drukken voordat u de machine inschakelt.

Kan ik reinigingsmiddel gebruiken?

Ja, vul het reservoir met een geschikt reinigingsmiddel, stel de TORNADO® PR sproeikop in op lage druk en gebruik de doseerregelaar (0-5%). Breng het middel van onder naar boven aan en laat het inwerken volgens de verpakking. Gebruik geen reinigingsmiddel bij gebruik van een verlengslang.

Wat moet ik doen als de machine niet start?

Controleer of de stekker in het stopcontact zit, of het stopcontact stroom geeft en of de zekering niet is doorgeslagen. Zet de aan/uit-schakelaar op 'I'. Als de motor bromt, druk dan op de trekker van het sproeigeweer.

Hoe reinig ik de sproeikop als deze verstopt is?

Schakel de machine uit en verwijder de sproeikop. Gebruik het meegeleverde reinigingsinstrument (11) om de sproeikop schoon te maken. Spoel daarna de sproeikop met water door.

Kan ik de hogedrukreiniger gebruiken met een verlengsnoer?

Ja, maar gebruik alleen een verlengsnoer geschikt voor buitengebruik. De maximale lengtes: 1,0 mm² max. 12,5 m; 1,5 mm² max. 20 m; 2,5 mm² max. 30 m. Rol het snoer volledig af en houd de verbinding droog.

Hoe berg ik de machine op na gebruik?

Schakel de machine uit, ontkoppel de waterslang, laat de machine nog even draaien tot het water weg is, rol de elektriciteitskabel en hogedrukslang op, en berg accessoires op in de daarvoor bestemde vakken. Bewaar de machine vorstvrij.

Wat is de maximale watertemperatuur die ik kan gebruiken?

De maximale waterinlaattemperatuur is 60 °C. Gebruik geen heet water. Bij aanzuigmodus is de maximale temperatuur 20 °C.

Is de machine geschikt voor aansluiting op de drinkwaterleiding?

Nee, aansluiting op de drinkwaterleiding is alleen toegestaan met een officiële terugslagklep (type BA, artikelnummer 106411177) en een slang van minstens 10 m. Zonder terugslagklep mag de machine niet op de drinkwaterleiding worden aangesloten.

Hoe vaak moet ik het watertoevoerfilter reinigen?

Reinig het filter minstens één keer per maand, of vaker bij veel gebruik. Gebruik een tang om het filter los te maken, reinig het voorzichtig en controleer op beschadigingen. Garantie vervalt als het filter niet wordt gebruikt.

Wat doe ik als de machine pulseert?

Controleer of de watertoevoer voldoende is (kraan volledig open) en of er geen lucht in de slang zit. Druk op de trekker tot de normale werkdruk is hersteld. Reinig het waterfilter en de sproeikop, en controleer op knikken in de slang.

GEBRUIKSAANWIJZING P 160.2 NILFISK

Gebruikershandleiding

1 Veiligheidvoorschriften en waarschuwingen ....3
2 Beschrijving ....5
3 Voordat u met uw drukreiniger aan de slag gaat 6
4 De drukreiniger gebruiken 8
5 Toepassingsgebieden en werkwijzen ....11
6 Na gebruik van uw drukreiniger ....13
7 Onderhoud 14
8 Probleemoplossing 16
9 Verdere informatie ....17
10 Belangrijkste technische gegevens 20
11 EG-conformiteitsverklaring 21

1 Veiligheidvoorschriften en waarschuwingen

Gebruikte symbolen voor instructies

Lees deze handleiding zorgvuldig door voordat u de hogedrukreiniger

voor het eerst gebruikt. Bewaar de handleiding voor later.

Veiligheidsin- structies met dit symbool moeten worden

gerespecteerd om persoonlijk gevaar te voorkomen.

Veiligheidsinstructies met dit symbool moeten worden gerespecteerd om beschadig- van het apparaat

en slechtere prestaties te voorkomen.

Met dit symbool worden tips en instructies

aangegeven die het werk ver- eenvoudigen en veilig gebruik garanderen.

WAARSCHUWING!

Inademing van drijfgassen kan gevaar opleveren voor de gezondheid. Gebruik indien mogelijk uitrusting om het vrijkomen van drijfgassen te voorkomen, bijv. een dop op de spuitkop.

Gebruik ter bescherming tegen drijfgassen een ademhalingsmasker klasse FFP 2 of hoger.

Dit apparaat is niet bestemd voor gebruik door personen (waaronder kinderen) met beperkte lichamelijke, zintuiglijke of geestelijke vermogens of een gebrek aan ervaring of kennis, tenzij dit plaatsvindt onder toe-zicht of op aanwijzing van een persoon die verantwoordelijk is voor hun veiligheid.

Hogedrukreinigers mogen niet worden gebruikt door kinderen of onbevoegden.

Leer kinderen dat zij niet met het apparaat mogen spelen.

Zorg dat de machine tijdens transport, bedrijf, onderhoud en opslag altijd rechtop staat op een effen ondergrond.

Controleer het apparaat op defecten voordat u het in gebruik neemt. Als u een defect vindt, start u het apparaat niet en neemt u contact op met uw Nilfi sk-distributeur.

Let vooral op het volgende punt:

- De isolatie van het netsnoer moet perfect zijn en mag geen scheurtjes vertonen. Als het netsnoer beschadigd is, moet het door een gemachtigde distributeur van Nilfi sk worden vervangen.

WAARSCHUWING!

- Hogedrukspuiten kunnen gevaarlijk zijn. Richt de waterspuit nooit op personen, huisdieren, onder stroom staande apparatuur of het apparaat zelf.

● Probeer nooit kleding of schoeisel op u zelf of andere

personen te reinigen.

• Houd de sproeilans stevig vast met beide handen. De sproeilans staat tijdens het gebruik bloot aan een druk van 16,4 N.
• De gebruiker en iedereen in de onmiddellijke nabijheid van de reinigingsplaats moeten zichzelf beschermen tegen rondvliegende deeltjes die tijdens het gebruik kunnen losraken. Gebruik een veiligheidsbril en beschermende kleren tijdens de bediening.

- Dit apparaat is ontworpen voor het gebruik van schoonmaakmiddelen die zijn bijgeleverd of worden aanbevolen door Nilfi sk. Het gebruik van andere schoonmaakmiddelen of chemicaliën kan de veiligheid van het apparaat negatief beïnvloeden.

- Gebruik voor de veiligheid alleen originele reserveonderdelen van of goedgekeurd door Nilfi sk.

- Hogedrukslangen, fi ttingen en aansluitstukken zijn belangrijk voor de veiligheid van het apparaat. Gebruik alleen slangen, fi ttingen en aansluitstukken aanbevolen door Nilfi sk.

- Gebruik het apparaat niet als een elektriciteitskabel of belangrijke onderdelen van het apparaat beschadigd zijn, zoals veiligheidsapparatuur, hoge-drukslangen en sprayhandel.

- Haal de stekker uit het stopcontact tijdens schoonmaakof onderhoudswerkzaamheden en bij vervanging van onderdelen of ombouw van de machine naar een andere functie.

- Geschichte gehoorbescherming dient te worden gebruikt.

- Dek het apparaat tijdens het gebruik niet af.

- Gebruik het apparaat nooit in een omgeving met ont-ploffi ngsgevaar. Neem bij twijfel contact op met de plaatselijke autoriteiten.

- Het is niet toegestaan as-

besthoudende oppervlakken onder hoge druk te reinigen.

• Spuit geen ontvlambare vloeistoffen.
• Als u het apparaat langer dan 5 minuten alleen laat of niet ge bruikt, moet u het uitschakelen met de aan-/uitschakelaar..
• Gebruik de hogedrukreiniger niet als het vriest.
• Zorg dat niemand zich onder het apparaat kan bevinden wanneer het tegen een wand is opgeborgen.

WAARSCHUWING!

Ongeschikte verlengsnoeren kunnen gevaarlijk zijn. Maak alleen gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, en zorg dat de verbinding droog blijft en niet op de grond ligt. Wij adviseren u om een kabelhaspel te gebruiken met een aansluiting die zich op minstens 60 mm boven de grond bevindt. Snoeren op een haspel moeten altijd volledig worden afgerold om oververhitting van het snoer te voorkomen.

Verlengkabels moeten voldoen aan de hieronder genoemde vereisten voor lengte en kabeldimensies.

1,0 mm ^2 max. 12,5 m

1,5 mm ^2 max. 20 m

2,5 mm ^4 max. 30 m

• Als de elektriciteitskabel beschadigd is, moet deze vervangen worden door de fabrikant of een servicedealer of door een vergelijkbaar gekwalifi ceerde persoon om gevaar te voorkomen.

Aansluiting op het lichtnet

Respecteer de volgende punten wanneer u de hogedrukreiniger op het lichtnet aansluit:

• Sluit het apparaat alleen aan op een geaard stopcontact.
• De elektrische installatie di- ent te worden gedaan door

een gecertifi ceerde elektricien en te voldoen aan IEC 364.

- Het wordt aangeraden dat de elektriciteitstoevoer van dit apparaat een aardlekschakelaar heeft die de toevoer onderbreekt wanneer de aardelekstroom 30ms de 30mA overschrijdt.

Aansluiting op het water

Aansluiting op het waternet di- ent volgens de geldende regle- menten te geschieden.

De machine is niet geschikt voor aansluiting op de drinkwaterleiding.

Deze hogedrukreiniger mag alleen worden aangesloten op het waterleidingnetwerk als er een offi ciële terugslagklep is gemonteerd van het type BA overeenkomstig EN 60335-2-79. De terugslagklep kan worden besteld onder artikelnummer 106411177. De lengte van de slang tussen de terugslagklep en de hogedrukreiniger moet minstens 10 meter zijn om eventuele drukwisselingen op te vangen (minimale diameter van de slang 12 "). Indien de machine wordt gebruikt om water aan te zui-gen (bijvoorbeeld water uit een regenopvang reservoir) kan geen terugslagklep gebruikt worden. Artikelnummer van de aanbevolen zuigset: 126411387.

Zodra het water voorbij de BA klep is geweest, kan dit niet meer worden gedronken.

BELANGRIJK! Gebruik alleen water zonder verontreinigingen. Als er zand in het toegevoerde water kan zitten (als dit bijvoorbeeld uit een eigen bron afkomstig is), moet u een extra fi Iter aanbrengen.

Veiligheidsvoorzieningen

Vergrendeling op het sp- roeigeweer (7a) (zie de af- beelding aan het eind van deze handleiding):

Het sproeigeweer is voorzien van een vergrendeling. Als u de pal activeert, kan het sproeigeweer niet worden gebruikt.

Warmtesensor

Een warmtesensor beschermt de motor tegen overbelasting. Wanneer de warmtesensor na een paar minuten is afgekoeld, start het apparaat opnieuw.

Hogedrukbeveiliging

Een ingebouwd hydraulisch veiligheidsventiel beschermt het systeem tegen een te hoge druk.

NL

2 Beschrijving

2.1 Toepassingen

De hogedrukreiniger is bedoeld voor huishoudelijk gebruik voor:

- auto's, motorfi etsen, boten, caravans, aanhangwagens, patio's/opritten/fl agstones, houtwerk, bakstenen, barbecues, tuinmeubels, grasmaaiers

In hoofdstuk 5 wordt het gebruik van de hogedrukreiniger voor verschillende reinigingstaken beschreven.

Gebruik de hogedrukreiniger alleen voor de in deze handleiding beschreven doelen.

Respecteer de veiligheids- voorschriften om beschadiging van het apparaat, het te reini- gen oppervlak of ernstig per- soonlijk letsel te voorkomen.

2.2 Bedieningselement en belangrijkste eigenschappen

Zie de afbeelding aan het eind van deze handleiding.

1 Aan-/uitschakelaar
2 Wateraansluiting (met fi Iter)
3 Hogedrukaansluiting (alleen modellen zonder slanghaspel)
4 Hogedrukslang
5 Netsnoer
6 Sproeilans
7 Sproeigeweer met vergren- deling
8 Tornado® PR-sproeikop
9 Powerspeed® sproeikop
10 Verwijderbaar reservoir voor reinigingsmiddelen
11 Reinigingsinstrument voor sproeikop
12 Doseerregelaar voor reinigingsmiddelen

13 Slanghouder

14 Slanghaak (modellen zonder slanghouder)

15 Modeletiket

16 Knop voor verstelbare spuit- lans

17 Trolleyhandgreep (verstelbare spuitlans)

18 Draaibare kabelhaak

19 Drukregeling /watervolume

Specifi caties: Zie modeletiket (15) van het apparaat.

We behouden ons het recht voor de specifi caties te wijzigen.

3 Voordat u met uw drukreiniger aan de slag gaat

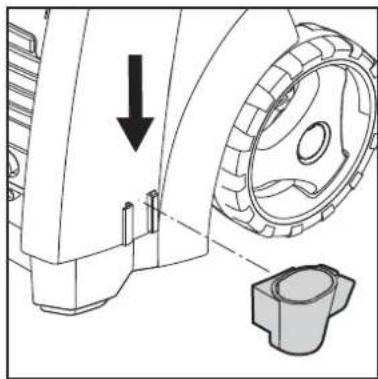

3.1 Montage van houders voor de spuitlans

Monteer de houders voor de spuitlans op de machine.

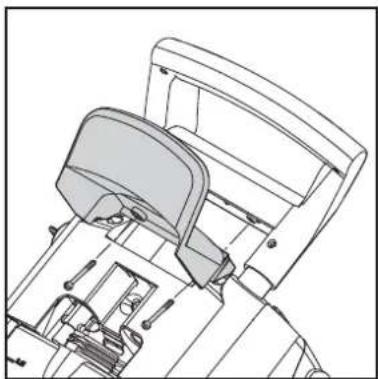

3.2 Montage van slanghaak (modellen zonder slanghouder)

Monteer de slanghaak (14) op het apparaat (2 schroeven)

Opmerking: De slanghaak kan op de voor- of achterkant worden gemonteerd. Kies de voorkant als u het product met een speciale wandhaak tegen een wand wilt opbergen.

3.3 Bevestiging van handgreep van slanghouder (modellen met slanghouder)

Klik de handgreep van de slanghouder vast op de trolley-handgreep (geen schroeven).

3.4 Bevestiging van snel-koppeling

Schroef de snelkoppeling vast op de wateraansluiting (2)

Opmerking: het fi Iter moet altijd in de watertoevoerleiding worden aangebracht om zand, kalksteen en andere onzuiverheden weg te fi Iteren en bescha diging van de pompkleppen te voorkomen.

Let op: de garantie vervalt als u het fi lter niet aanbrengt.

3.5 Bevestiging van de hogedrukslang op het sproeigeweer

Monteer de hogedrukslang (4) op het sproeigeweer (7).

Ontkoppel de hogedrukslang door de pal in te drukken.

4 De drukreiniger gebruiken

4.1 Aansluiting van de hogedrukslang

Modellen zonder slanghouder: Sluit de hogedrukslang (4) aan op de daarvoor bestemde aansluiting (3).

Gebruik hoogstens één ver- lengslang van max. 7 m.

Modellen met slanghouder: Rol de hogedrukslang helemaal uit.

4.2 Bevestiging van sproeilans en sproeikoppen

1. Duw de sproeilans (6) in het sproeigeweer (7) en schroef de lans vast.

2. Breng de sproeikop aan.

4.3 Wateraansluiting Een gewone tuinslang van 12,5 mm en een lengte van mini-maal 10 m en maximaal 25 m is geschikt.

BELANGRIJK! Gebruik alleen water zonder verontreini-gingen. Als er zand in het toe-gevoerde water kan zitten (als dit bijvoorbeeld uit een eigen bron afkomstig is), moet u een extra fi Iter aanbrengen.

1. Spoel de tuinslang door met water voordat u deze op het apparaat aansluit. Dit is om te voorkomen dat eventueel zand en vuil uit de tuinslang in het apparaat binnendringt.

OPMERKING: de aansluiting op het openbare waternet di- ent volgens de geldende regle-

menten te geschieden.

Opmerking:

Controleer of het fi Iter in de water-toevoerleiding is ht en het niet ver-

1. Sluit de tuinslang met de snelkoppeling aan op de waterkraan (toevoerwater, max. druk: 10 bar, max. temperatuur: 60°C).

2. Draai de kraan open.

4.4 Uitschuifbare spuitlans

Het apparaat is uitgerust met een uitschuifbare spuitlans. Om de lans te verkorten of te verlengen, drukt u de knop (16) in en schuift u de lans uit of in. Als u een klik hoort, zit de lans in de juiste positie.

4.5 Schakel het apparaat in en uit (na aansluiting op een kraan)

De sproeilans staat tijdens het gebruik onder druk. Houd deze daarom stevig vast met beide handen. BELANGRIJK: Houd de sproeikop op de grond gericht.

1. Controleer of het apparaat verticaal staat.
   OPMERKING: Plaats het apparaat niet in hoog gras.
2. Ontgrendel de trekker.
3. Druk op de trekker van het sproeigeweer en laat het water lopen totdat alle lucht uit de slang ontsnapt is.
4. Zet de start/stop schakelaar (1) in positie "I".
5. Druk op de trekker van het sproeigeweer.

Pas de afstand en daarmee de druk van de sproeikop altijd aan het te reinigen oppervlak aan.

Dek het apparaat tijdens het gebruik niet af.

Opmerking: Als u het apparaat langer dan 5 mi-

nuten alleen laat of niet ge bruikt, moet u het uitschakelen met de aan-/uitschakelaar (1) "O"

1. Zet de start/stop schakelaar (1) in positie "O".
2. Verwijder de stekker uit de stroomaansluiting.
3. Sluit de watertoevoer en druk op de trekker om de druk van het apparaat weg te nemen.
4. Vergrendel het sproei geweer.

Wanneer u de trekker van het sproeigeweer loslaat, stopt het apparaat automatisch. Het apparaat start opnieuw wanneer u het sproeigeweer opnieuw activeert.

4.6 Start het apparaat (indien aangesloten op open reservoirs (zuigmodel))

Het reinigingsapparaat kan bijvoorbeeld water uit een regenton gebruiken. De slang voor watertoevoer mag niet langer zijn dan ca. 5 meter.

Zorg dat het waterreservoir hoger staat dan het apparaat.

Gebruik een extern fi Iter als het water onzuiverheden bevat.

1. Zorg dat de waterslang volledig met water is gevuld voordat deze wordt aangesloten op de machine. Leg de gehele slang in een tank

of emmer. Vouw de water-toevoerslang onder water dubbel om waterverlies te voorkomen en sluit hem vervolgens aan op de machine met de snelkoppeling. Ontvouw daarna de waterto-evoerslang.

1. Demonteer het spuitpistool, de lans en de sproeier.
2. Draai de start/stop-schake-laar in de stand "I" en laat het water lopen totdat de lucht uit de waterslang en de pomp is verdreven.
3. Monteer het spuitpistool, de lans en de sproeier.

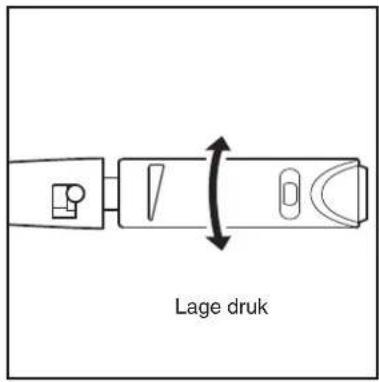

4.7 Drukinstelling van de TORNADO® PR-sproeikop

U kunt de druk van de TORNADO® PR-sproeikop instellen.Hoge druk

4.8 Werking met reinigings-middelen

Toepassing van reinigingsmiddelen in NIET mogelijk, als er een verlengslang wordt gebruikt.

1. Vul het reservoir met een reinigingsmiddel.
2. Bevestig de TORNADO® PR spuitmond en stel deze in op lage druk (zie paragraaf 4.7).
3. Stel de doseerregelaar (12) in op de gewenste hoeveelheid reinigingsmiddel (0-5%).

1. Breng het reinigingsmiddel van beneden naar boven aan.
2. Laat het reinigingsmiddel net zo lang inwerken als op de verpakking staat vermeld en spoel het dan met schoon water af.

Los reinigingsreservoir

1. Verwijder de klep met de zuigslang van het reinigingsmiddelreservoir.
2. Bevestig de klep met de zuigslang op het losse reinigingsmiddelreservoir.

De klep is uitgerust met een standaard schroefdraad en past op doorsnee reinigingsmid-delreservoirs. Als uw reservoir geen standaard schroefdraad heeft, dient u het fi liter los te koppelen van de zuigslang en de klep te verwijderen. Installeer het fi liter weer in de zuigslang.

De hogedrukreiniger beschikt over een extra slang voor het reinigingsmiddel die eruit kan worden getrokken.

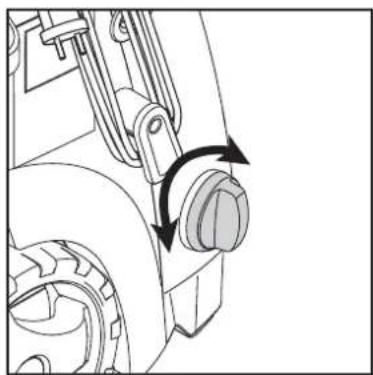

4.9 Drukregeling / watervolume (P 160.2 PLUS X-TRA)

De werkdruk en het watervolume kunnen worden geregeld door middel van de draaiknop voor de regeling van de druk en het watervolume.

4.10 Stationair gebruik

Door het monteren van een speciale wandhouder (als accessoire verkrijgbaar) kan de hogedrukreiniger aan de muur opgeborgen en als stationaire hogedrukreiniger gebruikt worden.

Bevestig de wandhaak aan een stevige muur. Gebruik schroeven en pluggen van de juiste lengte.

Op de wandhaak kunt u de tuin-/velgborstel (a), een borstel (b) en sproeikoppen (c) opbergen.

Belangrijk: De

wandhaak heeft een draagvermogen van max. 30 kg.

5 Toepassingsgebieden en werkwijzen

5.1 Algemeen Doelmatige reiniging onder hoge druk is gebaseerd op een paar

richtlijnen en uw persoonlijke ervaring met specifi eke reiniging- staken. Met de juiste accessoires en schoonmaakmiddelen kunt u de hogedrukreiniger nog effi ciënter maken. Hierna volgt enige elementaire informatie over reiniging.

5.1.1 Schoonmaakmidde- len en schuim

Breng schuim of schoonmaakmiddelen zodanig op droge oppervlakken aan dat het chemische product direct met het vuil in aanraking komt. Schoonmaakmiddelen worden van beneden naar boven aangebracht (bijvoorbeeld op de buitenkant van een auto). Dit is ter voorkoming van "superschone" gebieden waarbij het schoonmaakmiddel zich op bepaalde plaatsen ophoopt en omlaag stroomt. Laat het schoonmaakmiddel een paar minuten inwerken voordat u het wegspoelt. Laat het schoonmaakmiddel echter nooit op het te reinigen gebied opdrogen. Opmerking: het is belangrijk de schoonmaakmiddelen niet op te laten drogen. Het te reinigen oppervlak kan anders beschadigd raken.

Een extra mechanisch effect kan gewenst zijn om hardnekkig vuil te verwijderen. Een dergelijk effect wordt bereikt met speciale reinigingsborstels die door vuil heen snijden (dit is vooral handig bij het wassen van auto's).

5.2 Gangbare toepassingen

Hierna vindt u een beschrijving van een aantal reinigingstaken die u kunt uitvoeren met een hoge- drukreiniger van Nilfi sk in combinatie met verschillende accessoires en schoonmaakmiddelen.

Taak	Accessoires Reinigingsmethode
Auto	Tornado sproeikop, autoborstel, chassis-spuitlans.Car Combi Cleaner	1. Breng de Car Combi Cleaner aan. Werk altijd van beneden naar boven Laat de Car Combi Cleaner minste 5 minuten inwerken.2. Was de auto met de Tornado sproeier. Was de auto van voor naar achter om te voorkomen dat er water via de portierkaders naar binnen dringt.3. Gebruik de borstel om alle vuil te verwijderen dat na gebruik van de sproeikop is achtergebleven. Als de auto erg vuil is, brengt u een nieuwe portie autoshampoo aan.4. Bevestig de chassi-spuitlans en reinig het chassis en de wielkas- sen.5. Veeg het water met de wisser op de autoborstel van de auto. Verwijder zandkorrels en dergelijke van de auto voordat u de wisser gebruikt. Gebruik een zeem voor plaatsen die u niet met de wisser kunt bereiken.
Velgen, aluminium	Velgborstel, verstuiver, Alu Cleaner	Breng het Alu Cleaner aan met een verstuiver. Laat het product ca. 5 minuten inwerken. Reinig de velgen vervolgens met de velg-borstel. Gebruik voor stalen velgen een Car Combi Cleaner. Was met de velgborstel.Wees voorzichtig!De hogedrukspuit kan de banden beschadigen.
Flagstones, betonvlo-eren en andere harde opperv-lakken	Powerspeed®-sproeikop, Stone & Wood Cleaner, Patio Cleaner	Reinig in de richting van een afvoerputje of iets soortgelijks. Op oppervlakken met mos of algen kunt u eerst Stone & Wood Cleaner aanbrengen. Reinig het oppervlak voordat de zeep opdroogt. Een andere, effi ciëntere en snelle manier is het gebruik van een Patio Cleaner. Hiermee voorkomt u bovendien spetters.
Tuinmeubilair, hout	Wood Cleaner, tuinborstel	Breng Wood Cleaner aan voordat de zeep opdroogt.OPMERKING:Gebruik de tuinborstel om het vuil te verwijderen.
Baksteen, houtwerk	Powerspeed® -sproeikop, Stone & Wood Cleaner, Patio Cleaner	Dezelfde methode als voor fl agstones. Let echter op slechte voegen en hout niet met de hoge druk te beschadigen. U kunt desgewenst alleen de Tornado®- sproeikop gebruiken. Pas de afstand (druk) aan de kwaliteit van de voegen en het hout aan. Op verticale oppervlakken kunt u ook een Patio Cleaner gebruiken.
Dakgoten	Chassis spuitlans Reinig de dakgoot met de sproeilans. Reinig altijd naar de gootpi-jpen toe. Sproei nooit onder de dakbedekking.
Buizen, afvoerleidingen, stortgoten enzovoort reinigen	Buisreiniger Duw de buisreiniger ca. 50 cm (tot het merkteken) in een buis of afvoer en druk op de trekker van de sproeierhandgreep. De sproei-eropening draait naar achter en trekt de reiniger door de buis. De sproeikop werkt zich door de verstopping heen en spoelt het vuil terug.
Roest, verf	Water-/zand-straalapparatuur	Breng de water-/zandstraalapparatuur aan om roest en verf snel en effi ciënt te verwijderen. Zorg dat u te zandstralen oppervlakken niet beschadigd.
Serres	Tornado® PR-sproeikop, borstel, Stone & Wood Cleaner	Reinig onder hoge druk en eventueel met een borstel. Gebruik Stone & Wood Cleaner om mos en algen te verwijderen.
Tuinger-eedschap, gras-maaiers	Tornado® PR-sproeikop, Powerspeed®-sproeikop, Metal Cleaner	Spoel het ergste vuil met de sproeikop weg. Breng Metal Cleaner aan en laat het product ca. 5 minuten inwerken. Reinig met de sproeikop.

6 Na gebruik van uw drukreiniger

NL

6.1 De reiniger opbergen De hogedrukreiniger moet

vorstvrij opgeborgen worden!

Voor het opbergen van de hogedrukreiniger moeten de pomp, slang en accessoires watervrij zijn:

1. Schakel de machine uit (draai de aan/uitschakelaar (1) op O) en ontkoppel de waterslang en het hulpstuk.
2. Zet de machine weer aan en knijp de pistoolgreep in. Laat de machine aan staan totdat er geen water meer uit het spuitpistool komt.
3. Schakel de machine uit en trek de stekker eruit. Rol de elektriciteitskabel op rond de haken aan de zijkant van de hogedrukreiniger.

4. Haal de spuitlans van de hogedrukslang.

5. Modellen zonder slang- houder: Ontkoppel de hoge- drukslang, rol hem op en hang hem aan de daarvoor bestemde haak.

Modellen met slanghouder: Rol de hogedrukslang op met de slanghaspel.

1. Plaats het spuitpistool, de spuitmonden en andere accessoires in de daarvoor bestemde opbergvakken van de hogedrukreiniger.

Indien de machine per ongeluk toch bevroren is, moet u hem eerst controleren op eventuele schade.

START NOOIT EEN HO- GEDRUKREINIGER IN BEV- ROREN TOESTAND

Schade door bevriezing wordt niet door de garantie gedekt!

6.2 Oprollen van netsnoer en hogedrukslang

Rol om ongelukken te voorkomen het netsnoer en de hogedrukslang altijd goed op.

1. Rol het netsnoer op over de daarvoor bedoelde haken. Ingebouwde clip voor betere greep. Door de onderste haak om te draaien, ontkoppelt u de stroomkabel.

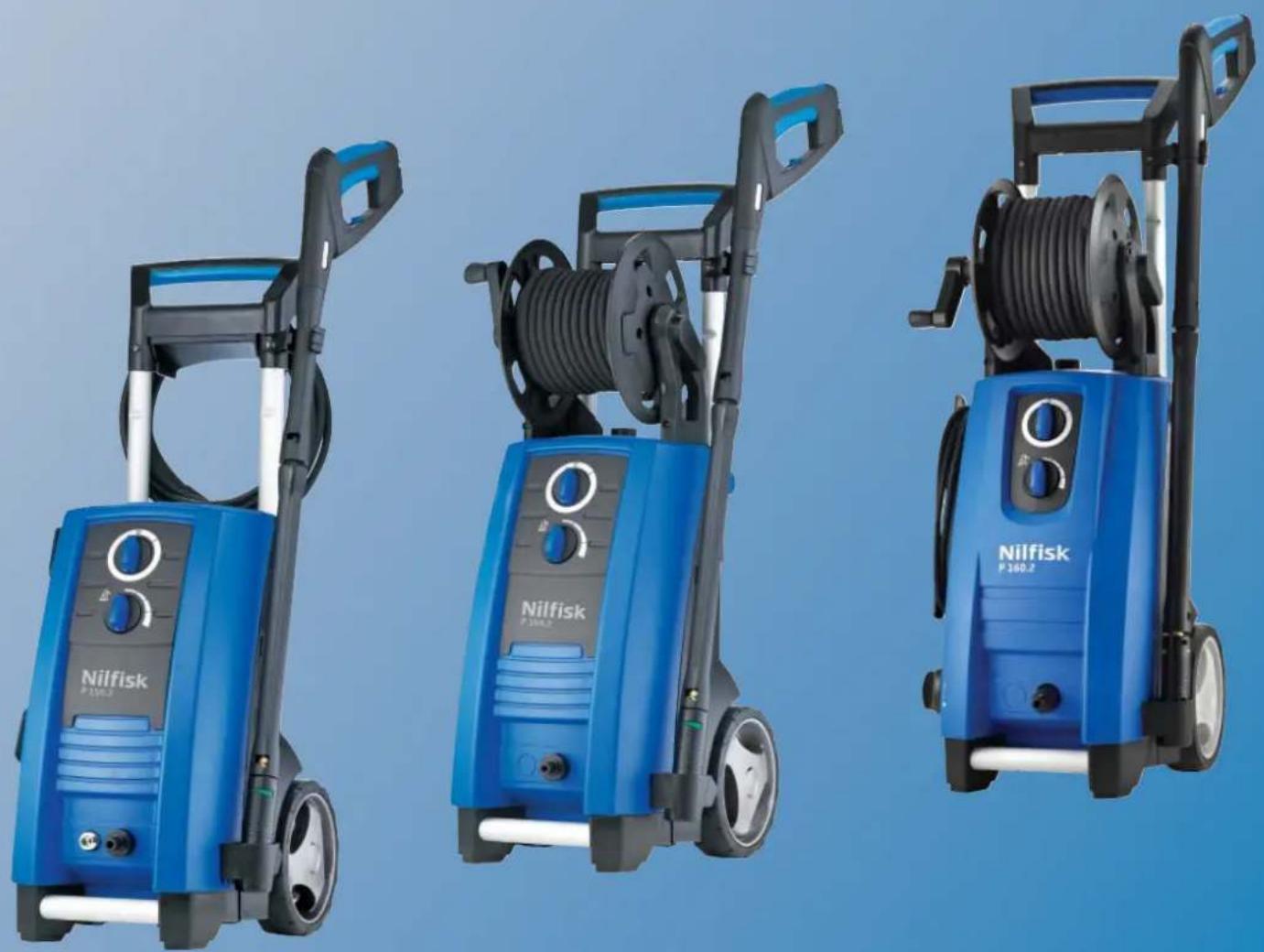

2. De hogedrukreiniger is in twee uitvoeringen beschikbaar: A) met een haak om de hogedrukslang op te bergen (14) - B) met een slanghouder (13).

6.3 Opbergen van accessoires

U kunt de standaard-accessoires (sproeigeweer, sproeilans, sproeikoppen en het reinigingsinstrument) op de drukreiniger opslaan.

7 Onderhoud

WAARSCHUWING! Verwijder de stroomstekker altijd uit het contact voordat u tot onderhoud of reiniging overgaat.

Respecteer de volgende punten om langdurig probleemloos functioneren te waarborgen:

- Spoel de tuinslang, hoge- drukslang, sproeilans en accessoires door voordat u deze monteert.

• Verwijder alle stof en zand van de aansluitingen.
• Reinig de sproeikoppen.

Alle reparaties moeten door een erkend reparateur met originele reserveonderdelen worden uitgevoerd.

7.1 Reiniging van het watertoevoerfi Iter

Reinig al naar gelang het gebruik het watertoevoerfi Iter één keer per maand of vaker. Maak het fi Iter voorzichtig los met een tang en reinig het. Controleer of het onbeschadigd is voordat u het terugplaatst.

Het fi liter moet altijd in de water-toevoerleiding worden aangebracht om zand, kalksteen en andere onzuiverheden weg te fi literen en beschadiging van de pompkleppen te voorkomen.

LET OP: de garantie vervalt als u het fi Iter niet aanbrengt.

7.2 Sproeikoppen reinigen

Een verstopte sproeikop een te hoge druk in een pomp veroorzaken. Daarom moet de sproeikop onmiddellijk gereinigd worden.

1. Schakel het apparaat uit en verwijder de sproeikop.
2. Reinig de sproeikop. BELANGRIJK: Gebruik het reinigingsinstrument voor sproeikoppen (11) alleen wanneer de sproeikop is losgemaakt.
3. Spoel de sproeikop naar achter met water door.

7.3 Reiniging van de ventilatieopeningen van het apparaat

Houd het apparaat schoon en zorg dat de koellucht vrij door de ventilatieopeningen kan worden gevoerd.

7.4 Verbindingsstukken smeren

Smeer de verbindingsstukken geregeld om ze soepel te houden en te voorkomen dat de o-ringen uitdrogen

8 Probleemoplossing

Om overbodige teleurstellingen te voorkomen, moet u de volgende punten controleren voordat u contact opneemt met de servicedienst van Nilfi sk:

Symptoom	Oorzaak	Aanbevolen	oplossing
Het apparaat start nietDe stekker zit niet in het stopcontact	Steek de stekker in het stopcontact.
Het stopcontact is defectProbeer een ander stopcontact.Er is een zekering Vervang de zekering. Schakel alle andere doorgeslagen	apparatenverlengsnoer		uit.Gebruik het app
Wisselende drukDe pomp zuigt lucht aan Controleer of de slangen en aansluitingen
Kleppen zijn vuil, versleten of vastgelopen	Reinig ze en plaats ze terug, of neem contact op met een plaatselijke distributeur van	luchtdicht	sk.
De pompafdichtingen zijn versleten	Reinig ze en plaats ze terug, of neem contact op met een plaatselijke distributeur van	Nilfi	sk.
		Nilfi
De motor bromt	Lage spanning of lage	Druk op de trekker van het sproeigeweer. temperatuur	uit.
Het apparaat stoptOnjuiste netspanning	Er is een zekering doorgeslagen	Vervang de zekering. Schakel alle andere apparaten
Warmtesensor geactiveerdSproeikop gedeeltelijk	Controleer of de netspanning overeenkomt met de specifi caties op het modeletiket.Laat de reiniger 5 minuten afkoelen.Reinig de sproeikop (zie paragraaf 7.2) geblokkeerd
Zekering slaat door	Te lichte zekering hoger amperage dan voor het apparaat nodig is. Gebruik het apparaat zonder het	Gebruik een stroomvoorziening met een verlengsnoer.
Het apparaat pulseert slang/pompOnvoldoende toevoer van kraanwater	Er zit lucht in de toevoer-druk is hersteld.Controleer of de watertoevoer voldoet aan de vereiste specifi caties (zie modeletiket)	Druk op de trekker totdat de normale werk-	N.B.: gebruik geen lange, dunne s
Sproeikop gedeeltelijk	(min. 13 mm)Reinig de sproeikop (zie paragraaf 7.2) geblokkeerd
Het waterfi Iter is verstoptEr zit een knik in de slang	Reinig het fi Iter (zie paragraaf 7.1)Trek de slang recht
Het apparaat start en en stopt vaak vanzelf lekt	Pomp/sproeigeweer	Neem contact met het dichtstbijzijnde servicecentrum van Nilfi sk.
Het apparaat start maar zijn er komt geen water uitHet waterfi Iter is verstoptSproeikop verstopt	Pomp/slangen of accessoire bevrorenGeen watertoevoerReinig het fi Iter (zie paragraaf 7.1)Reinig de sproeikop (zie paragraaf 7.2)	Wacht totdat de pomp/slangen/accessoires ontdooid.Sluit de watertoevoer aan.
Pompdruk valt weg(P 160.2 PLUS X-TRA)	Regelingsknop voor druk/watervolume verkeerd	Stel de knop in op de juiste werkdruk.afgesteld

Als er een ander probleem dan een van de hiervoor genoemde optreedt, neemt u contact op het uw plaatselijke Nilfi sk-distributeur.

Service Helpdesk in Nederland :

Tel ^* ): [phone]

Fax: [phone]

*) bereikbar tussen 9.00 en 12.00 u.

9 Verdere informatie

NL

9.1 Toestel ter recycling afgeven

Het uitgediende toestel onmid-dellijk onbruikbaar maken.

1. De netstekker uittrekken en de aansluitkabel doorknippen.

Gooi elektrische toestellen nooit in het huisvuil!

Overeenkomstig de Europese Richtlijn 2002/96/EG inzake

Elektrische en Elektronische Uitgediende Toestellen moeten uitgediende elektrische toestellen separaat verzameld en voor recycling ter beschikking gesteld worden.

Neem bij vragen s.v.p. contact op met uw gemeenteadministratie of uw dichtsbijzijnde leverancier.

9.2 Garantievoorwaarden Nilfi sk garandeert hoge-

drukreinigers voor huishoudelijk gebruik gedurende een periode van 2 jaar. Als u uw hoge-drukreinigers of accessoires wilt laten repareren, moet u een kopie van de aankoopbon bijsluiten.

Gegarandeerde reparaties worden onder de volgende voorwaarden uitgevoerd:

• de defecten zijn te wijten aan materiaal- of fabricagefouten (slijtage en misbruik vallen niet onder de garantie).
• de instructies in de handleiding zijn zorgvuldig gerespecteerd.
• reparaties of pogingen daartoe zijn uitsluitend uitgevoerd door personeel dat door Nilfi sk is opgeleid.
• er zijn alleen oorspronkelijke accessoires gebruikt.

• het apparaat is niet aan misbruik blootgesteld (schokken, stoten, vorst enzovoort).

• er is alleen water zonder vervuilingen gebruikt.

• de hogedrukreiniger is niet verhuurd of anderszins voor commerciële doelen gebruikt.

Bij door de garantie gedekte reparaties is de vervanging van defecte onderdelen inbegrepen (exclusief verpakking en post/vervoer). Verder verwijzen we naar uw landelijke verkoopwetgeving.

Het apparaat moet met een beschrijving van het probleem naar een van de servicecentra van Nilfi sk worden opgestuurd.

Niet door de garantie gedekte reparaties worden in rekening gebracht (bijv. storingen als gevolg van Oorzaken vermeld in de Probleemoplossingstabel van de handleiding).

9.3 Accessoires

Gebruik uitsluitend originele accessoires.

Borstels

Voor auto's en andere oppervlakken.

Verlengslang

Verlengslang van 7 meter om het werkbereik te vergroten.

Chassis-spuit-lans

Speciale sproeilans om de onderkant van uw auto te reinigen.

Afvoer- en buis- reiniger

Buisreiniger van 15 meter om buizen en afvoerleidingen te reinigen.

Water-/zand- straalappa- ratuur

Om verf en roest te verwijderen. Zand is in doe-het-zelf-winkels verkrijgbaar.

Patio Plus

Apparatuur om patio's/opritten/fl agstones snel te reinigen.

Tuinborstel

Draaiende borstel om houten oppervlakken te reinigen.

Velgborstel

Draaiende borstel om wielvelgen te reinigen.

Wandhaak

Om de hogedrukreiniger aan de muur op te hangen.

Waterzuigset

Voor het verwijderen van grote hoeveelheden water bijv. uit tuinvijvers.

Draaiende borstel

Voor voertuigen en andere oppervlakken.

Dakreiniger

Voor het verwijderen van aanslag op daken, muren, kassen enz. Met optionele borstel voor het reinigen van caravans, aanhangers, ramen enz.

Schoonmaakmiddelen

Stone & Wood Cleaner	Voor fl agstones, baksteen en houtwerk. geschikt voor mos en algen.
Plastic Cleaner	Voor plastic en andere kunststoffen, zoals gebruikt in tuinmeubels.
Metal Cleaner	Voor het reinigen van metaal, zoals tuingereedschap.
Car Combi Cleaner	Voor auto's enzovoort. Met was.
Alu Cleaner	Voor oppervlakken van aluminium. Wordt met een verstuiver aangebracht.
Oil & Grease Cleaner	Voor het verwijderen van vet en olie op bijvoorbeeld motoren. Wordt met een verstuiver aangebracht.
Wood Cleaner	Voor het reinigen van houten oppervlakken van bijvoorbeeld tuin-meubilair.
Roof Cleaner	Voor het verwijderen van aanslag op daken, muren, kassen enz.

10 Belangrijkste technische gegevens

Type		P 130.2 P	150.2 P 160.2
Elektrische specificaties
Nominale spanning V 230 230 230
Nominale frequentie Hz 50 50 50
Nominaal stroomverbruik kW 2.300 2.900 3.300
Elektrische stroom A 10,0 12,6	14,5
Beschermingscategorie	Categorie I / Categorie II	Categorie I	Categorie I	Categorie I
Beschermingsklasse	IP xx	IPX5	IPX5	IPX5
Hydraulische specificaties
Nominale druk	MPa/bar	12/120	14/140	15/150
Max. druk	MPa/bar	13/130	15/150	16/160
Nominale waterdoorstroming	l/min / l/u	7,8/470	9,0/540	9,5/570
Max. waterdoorstroming	l/min / l/u	8,6/520	10,2/610	10,8/650
Max. waterinlaatdruk	Mpa/bar	1/10	1/10	1/10
Max. waterinlaattemperatuur	°C	60 60 60
Max. waterinlaattemp. aanzuigmodus	°C	20 20 20
Gewicht	kg	27,2	26,0	27,2
Hand-arm vibratie op grond van ISO 5349-1: Standaard mondstuk	m/s ^2	< 2,5 ±1	< 2,5 ±1	< 2,5 ±1
Geluidsdrukniveau LpA op grond van ISO 3744	dB(A)	80 ±3	80 ±3	80 ±3
Gegarandeerd geluidsvermogenniveau LWA op grond van 2001/14/EG	dB(A) 91	92 94

11 EG-conformiteitsverklaring

NL

CE Verklaring
Product: Hogedrukreiniger
Type:	Nilä sk P 130.2, P 150.2, P 160.2en verwante uitvoeringen van bovengenoemde types
Het ontwerp van het apparaat voldoet aan de volgende reglementen:	EG-machinerichtlijn 2006/42/EGEG-laagspanningsrichtlijn 2006/95/EGEG-EMV-richtlijn 2004/108/EGEG RoHS-Richtlijn 2011/65/EGRichtlijn Geluidsemissie 2000/14/EG
Toegepaste geharmoniseerde normen:	EN 60335-1:2002 + A11:2004 + A1:2004 +A12:2006 + A2:2006 + A13:2008 + A14:2010EN 60335-2-79:2009EN 62233:2008
Toegepaste internationale normen en technische specifi caties:	IEC 60335-1:2001 + A1:2004 + A2:2006IEC 60335-2-79:2002 + A1:2004 + A2:2007
Naam en adres van de persoon die is bevoegd tot het samenstellen van de technische gegevens:	Anton SørensenGeneral Manager, Technical Operations EAPCNilä sk-Advance A/SSognevej 25DK-2605 Brøndby
Identiteit en handtekening van de persoon die namens de fabrikant gerechtigd is om de verklaring op te stellen:	Anton SørensenGeneral Manager, Technical Operations EAPCNilä sk-Advance A/SSognevej 25DK-2605 Brøndby
Plaats en datum van de verklaring: Hadsund, 12.11.2013

HEAD QUARTER

DENMARK

Nilfi sk-Advance Group

Sognevej 25

DK-2605 Brøndby

Tel.: [phone]

E-mail: mail.com@nilfi sk-advance.com

SALES COMPANIES

AUSTRALIA

Nilfi sk-Advance

48 Egerton St.

P.O. Box 6046

Silverwater, N.S.W. 2128
