Type product	Hogedrukreiniger
Merk	NILFISK
Model	P 160.2-15 PLUS X-TRA
Spanning	230 V ~ 50 Hz
Beschermingsgraad	IP X5
Max. waterdruk toevoer	10 bar
Max. watertemperatuur toevoer	60 °C
Geluidsdrukniveau (L_pA)	80 dB(A)
Geluidsvermogensniveau (L_WA)	95 dB(A)
Trillingsniveau	< 2,5 m/s²
Veiligheidsvoorzieningen	Vergrendeling sproeipistool, thermische beveiliging, overdrukventiel
Meegeleverde sproeikoppen	Tornado® PR, Powerspeed®
Reinigingsmiddelreservoir	Verwijderbaar reservoir met doseerregelaar
Toepassingen	Auto, motor, boot, terras, hout, baksteen, barbecues, tuinmeubels, grasmaaiers
Garantie	2 jaar voor huishoudelijk gebruik
Wateraansluiting	Snelkoppeling voor tuinslang 12,5 mm
Onderhoud	Filter reinigen, sproeikop reinigen, verbindingen smeren
Accessoires	Sproeigeweer, sproeilans, reinigingsinstrument, slanghaspel (optioneel)
Reparatie en onderdelen	Alleen originele Nilfisk-onderdelen gebruiken, reparatie door erkend servicecentrum

Veelgestelde vragen - P 160.2-15 PLUS X-TRA NILFISK

Hoe ontlucht ik de hogedrukreiniger voor gebruik?

Druk op de trekker van het sproeigeweer totdat alle lucht uit de slang en pomp is verdwenen. Zet de start/stop-schakelaar in stand 'I' en laat het water lopen totdat er een gelijkmatige straal komt.

Kan ik een verlengsnoer gebruiken?

Ja, maar gebruik alleen een verlengsnoer dat geschikt is voor het vermogen en de omgeving. Rol het snoer altijd volledig af om oververhitting te voorkomen. De maximale lengte en kabeldiameter staan in de handleiding.

Wat moet ik doen als de motor oververhit raakt?

De thermische beveiliging schakelt de motor uit bij oververhitting. Laat het apparaat minimaal 5 minuten afkoelen en controleer of de ventilatieopeningen vrij zijn. Start daarna opnieuw.

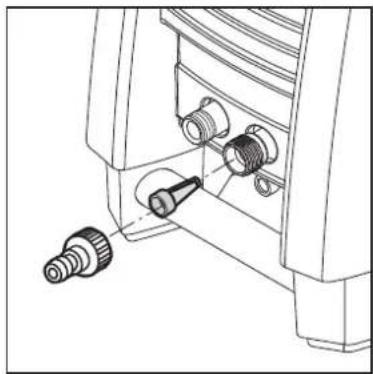

Hoe reinig ik het waterfilter?

Het waterfilter in de wateraansluiting moet maandelijks worden gereinigd. Maak het filter los met een tang, spoel het schoon en plaats het terug. Zorg dat het filter altijd aanwezig is om beschadiging van de pomp te voorkomen.

Hoe gebruik ik reinigingsmiddel met dit apparaat?

Vul het verwijderbare reservoir met het reinigingsmiddel. Stel de Tornado® PR-sproeikop in op lage druk en draai de doseerregelaar naar de gewenste dosering (0-5%). Breng het middel van onder naar boven aan en spoel na met schoon water.

Wat is de maximale watertemperatuur?

De maximale temperatuur van het toevoerwater is 60 °C. Gebruik geen warmer water om schade aan de pomp te voorkomen.

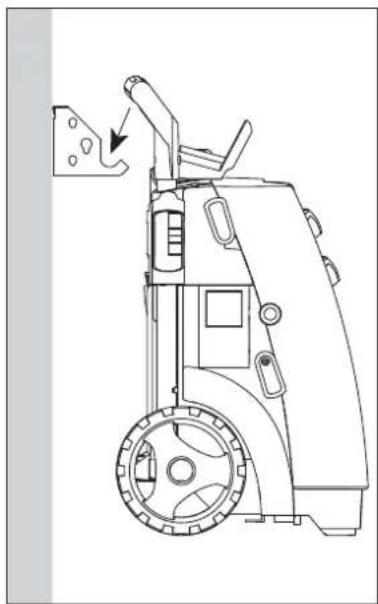

Kan ik de hogedrukreiniger aan een muur bevestigen?

Ja, met een optionele wandhaak (max. draagvermogen 30 kg) kan het apparaat stationair aan de muur worden opgeborgen en gebruikt. Volg de montage-instructies in de handleiding.

Hoe berg ik de hogedrukreiniger op in de winter?

Berg het apparaat vorstvrij op. Laat alle water uit de pomp, slang en accessoires lopen door het apparaat aan te zetten en de trekker in te knijpen. Rol de kabels en slang op en bewaar het op een droge plaats.

Wat te doen bij een verstopte sproeikop?

Schakel het apparaat uit en verwijder de sproeikop. Gebruik het meegeleverde reinigingsinstrument om de opening schoon te maken. Spoel de kop daarna van achteren door met water.

Welke accessoires zijn beschikbaar voor dit model?

Er zijn diverse accessoires verkrijgbaar, zoals verlengslang, chassis-spuitlans, buisreiniger, water-/zandstraalapparatuur, Patio Cleaner, borstels, wandhaak en speciale reinigingsmiddelen. Gebruik alleen originele Nilfisk-accessoires.

GEBRUIKSAANWIJZING P 160.2-15 PLUS X-TRA NILFISK

NL Gebruikershandleiding

Index

NL

1 Veiligheidvoorschriften en waarschuwingen ....3
2 Beschrijving 5
3 Voordat u met uw drukreiniger aan de slag gaat 6
4 De drukreiniger gebruiken 8
5 Toepassingsgebieden en werkwijzen 11
6 Na gebruik van uw drukreiniger ....13
7 Onderhoud 14
8 Probleemoplossing 16
9 Verdere informatie ....17
10 EG-conformiteitsverklaring 19

1 Veiligheidvoorschriften en waarschuwingen

Gebruikte symbolen voor instructies

Lees deze handleiding zorgvuldig door voordat u de hogedrukreiniger

voor het eerst gebruikt. Bewaar de handleiding voor later.

Veiligheidsin- structies met dit symbool moeten worden

gerespecteerd om persoonlijk gevaar te voorkomen.

Veiligheidsinstruc- ties met dit symbool moeten worden gerespecteerd om beschadig- g van het apparaat

en slechtere prestaties te voorkomen.

Met dit symbool worden tips en instructies

aangegeven die het werk ver- eenvoudigen en veilig gebruik garanderen.

Laat geen mensen die niet zijn opgeleid voor het gebruik van een hoge-drukreiniger of de handleiding niet hebben gelezen de machine bedienen.

Dit apparaat is niet bedoeld voor gebruik door kinderen of andere personen zonder as- sistentie of supervisie als hun fysieke, zintuiglijke of mentale capaciteiten hen verhinderen van veilig gebruik. Kinderen di- enen onder toezicht gehouden te worden zodat ze niet met het apparaat gaan spelen.

Controleer het apparaat op defecten voordat u het in gebruik neemt. Als u een defect vindt, start u het apparaat niet en neemt u contact op met uw Nilfi sk-distributeur.

Let vooral op het volgende punt:

- De isolatie van het netsnoer moet perfect zijn en mag geen scheurtjes vertonen. Als het netsnoer beschadigd is, moet het door een gemachtigde distributeur van Nilfi sk worden vervangen.

WAARSCHUWING!

- Hogedrukspuiten kunnen gevaarlijk zijn. Richt de waterspuit nooit op personen, huisdieren, onder stroom staande apparatuur of het apparaat zelf.

● Probeer nooit kleding of schoeisel op u zelf of andere personen te reinigen.
- Houd de sproeilans stevig vast met beide handen. De sproeilans staat tijdens het gebruik bloot aan een druk van 16,4 N.
- De gebruiker en iedereen in de onmiddellijke nabijheid van de reinigingsplaats moeten zichzelf beschermen tegen rondvliegende deeltjes die tijdens het gebruik kunnen losraken. Gebruik een veiligheidsbril en beschermende kleren tijdens de bediening.
- Dit apparaat is ontworpen voor het gebruik van schoon-

maakmiddelen die zijn bijgeleverd of worden aanbevolen door Nilfi sk. Het gebruik van andere schoonmaakmiddelen of chemicaliën kan de veiligheid van het apparaat negatief beïnvloeden.

• Gebruik voor de veiligheid alleen originele reserveonderdelen van of goedgekeurd door Nilfi sk.
• Hogedrukslangen, fi ttingen en aansluitstukken zijn belangrijk voor de veiligheid van het apparaat. Gebruik alleen slangen, fi ttingen en aansluitstukken aanbevolen door Nilfi sk.
• Gebruik het apparaat niet als een elektriciteitskabel of belangrijke onderdelen van het apparaat beschadigd zijn, zoals veiligheidsapparatuur, hoge-drukslangen en sprayhandel.
• Het apparaat is bedoeld voor de reiniging van auto's, tuinen enz.
• Geschikte gehoorbescherming dient te worden gebruikt.
• Gebruik het apparaat nooit in een omgeving met ontploffingsgevaar. Neem bij twijfel contact op met de plaatselijke autoriteiten.
• Het is niet toegestaan asbesthoudende oppervlakken onder hoge druk te reinigen.
• Gebruik de hogedrukreiniger niet als het vriest.
• Zorg dat niemand zich onder het apparaat kan bevinden wanneer het tegen een wand is opgeborgen.

WAARSCHUWING!

Ongeschikte verlengsnoeren kunnen gevaarlijk zijn. Snoeren op een haspel moeten altijd volledig worden afgerold om oververhitting van het snoer te voorkomen.

Verlengsnoeren moeten wa- terdicht zijn en voldoen aan de hierna genoemde eisen.

1,0 mm ² max. 12,5 m

1,5 mm ² max. 20 m

2,5 mm ⁴ max. 30 m

• Snoeraansluitingen moeten droog zijn en mogen zich niet op de grond bevinden.
• Als de elektriciteitskabel beschadigd is, moet deze vervangen worden door de fabrikant of een servicedealer of door een vergelijkbaar gekwalifi ceerde persoon om gevaar te voorkomen.

Aansluiting op het lichtnet

Respecteer de volgende punten wanneer u de hogedrukreiniger op het lichtnet aansluit:

• Sluit het apparaat alleen aan op een geaard stopcontact.
• De elektrische installatie moet door een erkend elektricien worden uitgevoerd.
• We raden nadrukkelijk aan in de stroomtoevoer naar het apparaat een aardlekschakelaar op te nemen.

Aansluiting op het water

Aansluiting op het waternet di- ent volgens de geldende regle- menten te geschieden.

Deze hoge- drukreiniger mag alleen worden aangesloten op het waterleiding- netwerk als er

een offi ciële terugslagklep is gemonteerd van het type BA overeenkomstig EN1717. De terugslagklep kan worden besteld onder artikelnummer 106411177. De lengte van de slang tussen de terugslagklep en de hogedrukreiniger moet minstens 10 meter zijn om eventuele drukwisselingen op te vangen (minimale diameter van de slang 12 ").

Indien de machine wordt gebruikt om water aan te zuigen (bijvoorbeeld water uit een regenopvang reservoir) kan geen terugslagklep gebruikt worden. Artikelnummer van de aanbevolen zuigset: 126411387.

Zodra het water voorbij de BA klep is geweest, kan dit niet meer worden gedronken.

BELANGRIJK! Gebruik alleen water zonder verontreinig-

ingen. Als er zand in het toegevoerde water kan zitten (als dit bijvoorbeeld uit een eigen bron afkomstig is), moet u een extra fi Iter aanbrengen.

Reparatie en onderhoud

WAARSCHUWING! Verwijder altijd de stekker uit het stopcontact voordat u onderhoud aan het apparaat verricht.

Veiligheidsvoorzieningen

Vergrendeling op het sp- roeigeweer (7a) (zie de afbeeld- ing aan het eind van deze han- dleiding):

Het sproeigeweer is voorzien van een vergrendeling. Als u de pal activeert, kan het sproeigeweer niet worden gebruikt.

Warmtesensor:

Een warmtesensor beschermt de motor tegen overbelasting. Wanneer de warmtesensor na een paar minuten is afgekoeld, start het apparaat opnieuw.

Hogedrukbeveiliging

Een ingebouwd hydraulisch veiligheidsventiel beschermt het systeem tegen een te hoge druk.

2 Beschrijving

NL

2.1 Toepassingen

De hogedrukreiniger is bedoeld voor huishoudelijk gebruik voor:

- auto's, motorfi etsen, boten, caravans, aanhangwagens, patio's/opritten/fl agstones, houtwerk, bakstenen, barbecues, tuinmeubels, grasmaaiers

In hoofdstuk 5 wordt het gebruik van de hogedrukreiniger voor verschillende reinigingstaken beschreven.

Gebruik de hogedrukreiniger alleen voor de in deze handleiding beschreven doelen.

Respecteer de veiligheidsvoorschriften om beschadiging van het apparaat, het te reinigen oppervlak of ernstig persoonlijk letsel te voorkomen.

2.2 Bedieningselement en belangrijkste eigenschappen

Zie de afbeelding aan het eind van deze handleiding.

1 Aan-/uitschakelaar

2 Wateraansluiting (met fi Iter)

3 Hogedrukaansluiting (alleen modellen zonder slanghaspel)

4 Hogedrukslang

5 Netsnoer

6 Sproeilans

7 Sproeigeweer met vergren- deling

8 Tornado® PR-sproeikop

9 Powerspeed® sproeikop

10 Verwijderbaar reservoir voor reinigingsmiddelen

11 Reinigingsinstrument voor sproeikop

12 Doseerregelaar voor reinigingsmiddelen

13 Slanghouder

14 Slanghaak (modellen zonder slanghouder)

15 Modeletiket

16 Knop voor verstelbare spuit- lans

17 Trolleyhandgreep (verstelbare spuitlans)

18 Draaibare kabelhaak

Specifi caties: Zie modeletiket (15) van het apparaat.

Gemeten geluidsniveau conform de norm ISO 3744 EEG Richtlijn 2000/14/EEG:

P 130.2:

L_pA = 80dB(A), L_WA = 90dB(A)

P 150.2:

L_pA = 80 dB(A), L_WA = 93 dB(A)

P 160.2:

L_pA = 80 dB(A), L_WA = 95 dB(A).

De gemeten hand/armtrilling is conform de norm ISO 5349 en bedraagt < 2,5 m/s ² .

We behouden ons het recht voor de specifi caties te wijzigen.

3 Voordat u met uw drukreiniger aan de slag gaat

3.1 Montage van houders voor de spuitlans

Monteer de houders voor de spuitlans op de machine.

3.2 Montage van slanghaak (modellen zonder slanghouder)

Monteer de slanghaak (14) op het apparaat (2 schroeven)

Opmerking: De slanghaak kan op de voor- of achterkant worden gemonteerd. Kies de voorkant als u het product met een speciale wandhaak tegen een wand wilt opbergen.

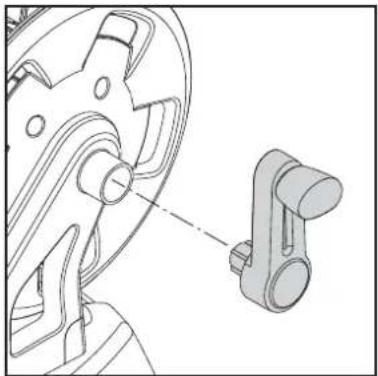

3.3 Bevestiging van handgreep van slanghouder (modellen met slanghouder)

Klik de handgreep van de slanghouder vast op de trolley-handgreep (geen schroeven).

3.4 Bevestiging van snel-koppeling

Schroef de snelkoppeling vast op de wateraansluiting (2)

Opmerking: het fi Iter moet altijd in de watertoevoerleiding worden aangebracht om zand, kalksteen en andere onzuiverheden weg te fi Iteren en bescha diging van de pompkleppen te voorkomen.

Let op: de garantie vervalt als u het fi lter niet aanbrengt.

3.5 Bevestiging van de hogedrukslang op het sproeigeweer

Monteer de hogedrukslang (4) op het sproeigeweer (7).

Ontkoppel de hogedrukslang door de pal in te drukken.

4 De drukreiniger gebruiken

4.1 Aansluiting van de hogedrukslang

Modellen zonder slanghouder: Sluit de hogedrukslang (4) aan op de daarvoor bestemde aansluiting (3).

Gebruik hoogstens één ver- lengslang van max. 7 m.

Modellen met slanghouder: Rol de hogedrukslang helemaal uit.

4.2 Bevestiging van sproeilans en sproeikoppen

1. Duw de sproeilans (6) in het sproeigeweer (7) en schroef de lans vast.

2. Breng de sproeikop aan.

4.3 Wateraansluiting Een gewone tuinslang van 12,5 mm en een lengte van mini-maal 10 m en maximaal 25 m is geschikt.

BELANGRIJK! Gebruik alleen water zonder verontreini-gingen. Als er zand in het toe-gevoerde water kan zitten (als dit bijvoorbeeld uit een eigen bron afkomstig is), moet u een extra fi liter aanbrengen.

1. Spoel de tuinslang door met water voordat u deze op het apparaat aansluit. Dit is om te voorkomen dat eventueel zand en vuil uit de tuinslang in het apparaat binnendringt.

OPMERKING:

de aansluiting op het openbare waternet di- ent volgens de geldende regle-

menten te geschieden.

Opmerking:

Controleer of het fi Iter in de water-toevoerleiding is ht en het niet ver-

1. Sluit de tuinslang met de snelkoppeling aan op de waterkraan (toevoerwater, max. druk: 10 bar, max. temperatuur: 60°C).

2. Draai de kraan open.

4.4 Uitschuifbare spuitlans

Het apparaat is uitgerust met een uitschuifbare spuitlans. Om de lans te verkorten of te verlengen, drukt u de knop (16) in en schuift u de lans uit of in. Als u een klik hoort, zit de lans in de juiste positie.

4.5 Schakel het apparaat in en uit (na aansluiting op een kraan)

De sproeilans staat tijdens het gebruik onder druk. Houd deze daarom stevig vast met beide handen. BELANGRIJK: Houd de sproeikop op de grond gericht.

1. Controleer of het apparaat verticaal staat.
   OPMERKING: Plaats het apparaat niet in hoog gras.
2. Ontgrendel de trekker.
3. Druk op de trekker van het sproeigeweer en laat het water lopen totdat alle lucht uit de slang ontsnapt is.
4. Zet de start/stop schakelaar (1) in positie "I".
5. Druk op de trekker van het sproeigeweer.

Pas de afstand en daarmee de druk van de sproeikop altijd aan het te reinigen oppervlak aan.

Dek het apparaat tijdens het gebruik niet af.

Opmerking: Als u het apparaat langer dan 5 mi-

nuten alleen laat of niet ge bruikt, moet u het uitschakelen met de aan-/uitschakelaar (1) "O"

1. Zet de start/stop schakelaar (1) in positie "O".
2. Verwijder de stekker uit de stroomaansluiting.
3. Sluit de watertoevoer en druk op de trekker om de druk van het apparaat weg te nemen.
4. Vergrendel het sproei geweer.

Wanneer u de trekker van het sproeigeweer loslaat, stopt het apparaat automatisch. Het apparaat start opnieuw wanneer u het sproeigeweer opnieuw activeert.

4.6 Start het apparaat (indien aangesloten op open reservoirs (zuigmodel))

Het reinigingsapparaat kan bijvoorbeeld water uit een regenton gebruiken. De slang voor watertoevoer mag niet langer zijn dan ca. 5 meter.

Zorg dat het waterreservoir hoger staat dan het apparaat.

Gebruik een extern fi Iter als het water onzuiverheden bevat.

1. Zorg dat de waterslang volledig met water is gevuld voordat deze wordt aangesloten op de machine. Leg de gehele slang in een tank

of emmer. Vouw de water-toevoerslang onder water dubbel om waterverlies te voorkomen en sluit hem vervolgens aan op de machine met de snelkoppeling. Ontvouw daarna de waterto-evoerslang.

1. Demonteer het spuitpistool, de lans en de sproeier.
2. Draai de start/stop-schakelaar in de stand "I" en laat het water lopen totdat de lucht uit de waterslang en de pomp is verdreven.
3. Monteer het spuitpistool, de lans en de sproeier.

4.7 Drukinstelling van de TORNADO® PR-sproeikop

U kunt de druk van de TORNADO® PR-sproeikop instellen.Hoge druk

4.8 Werking met reinigings-middelen

Toepassing van reinigingsmiddelen in NIET mogelijk, als er een verlengslang wordt gebruikt.

1. Vul het reservoir met een reinigingsmiddel.
2. Bevestig de TORNADO® PR spuitmond en stel deze in op lage druk (zie paragraaf 4.7).
3. Stel de doseerregelaar (12) in op de gewenste hoeveelheid reinigingsmiddel (0-5%).

1. Breng het reinigingsmiddel van beneden naar boven aan.
2. Laat het reinigingsmiddel net zo lang inwerken als op de verpakking staat vermeld en spoel het dan met schoon water af.

Los reinigingsreservoir

1. Verwijder de klep met de zuigslang van het reinigingsmiddelreservoir.
2. Bevestig de klep met de zuigslang op het losse reinigingsmiddelreservoir.

De klep is uitgerust met een standaard schroefdraad en past op doorsnee reinigingsmid-delreservoirs. Als uw reservoir geen standaard schroefdraad heeft, dient u het fi liter los te koppelen van de zuigslang en de klep te verwijderen. Installeer het fi liter weer in de zuigslang.

De hogedrukreiniger beschikt over een extra slang voor het reinigingsmiddel die eruit kan worden getrokken.

4.9 Stationair gebruik

Door het monteren van een speciale wandhouder (als accessoire verkrijgbaar) kan de hogedrukreiniger aan de muur opgeborgen en als stationaire hogedrukreiniger gebruikt worden.

Bevestig de wandhaak aan een stevige muur. Gebruik schroeven en pluggen van de juiste lengte.

Op de wandhaak kunt u de tuin-/velgborstel (a), een borstel (b) en sproeikoppen (c) op-bergen.

Belangrijk: De

wandhaak heeft een

draagvermogen

van max. 30 kg.

5 Toepassingsgebieden en werkwijzen

5.1 Algemeen Doelmatige reiniging onder hoge druk is gebaseerd op een paar

richtlijnen en uw persoonlijke ervaring met specifi eke reinigingstaken. Met de juiste accessoires en schoonmaakmiddelen kunt u de hogedrukreiniger nog effi ciënter maken. Hierna volgt enige elementaire informatie over reiniging.

5.1.1 Schoonmaakmidde- len en schuim

Breng schuim of schoonmaakmiddelen zodanig op droge oppervlakken aan dat het chemische product direct met het vuil in aanraking komt. Schoonmaakmiddelen worden van beneden naar boven aangebracht (bijvoorbeeld op de buitenkant van een auto). Dit is ter voorkoming van "superschone" gebieden waarbij het schoonmaakmiddel zich op bepaalde plaatsen ophoopt en omlaag stroomt. Laat het schoonmaakmiddel een paar minuten inwerken voordat u het wegspoelt. Laat het schoonmaakmiddel echter nooit op het te reinigen gebied opdrogen. Opmerking: het is belangrijk de schoonmaakmiddelen niet op te laten drogen. Het te reinigen oppervlak kan anders beschadigd raken.

Een extra mechanisch effect kan gewenst zijn om hardnekkig vuil te verwijderen. Een dergelijk effect wordt bereikt met speciale reinigingsborstels die door vuil heen snijden (dit is vooral handig bij het wassen van auto's).

5.2 Gangbare toepassingen

Hierna vindt u een beschrijving van een aantal reinigingstaken die u kunt uitvoeren met een hoge- drukreiniger van Nilfi sk in combinatie met verschillende accessoires en schoonmaakmiddelen.

Taak	Accessoires Reinigingsmethode
Auto	Tornado sproeikop, autoborstel, chassis-spuitlans.Car Combi Cleaner	1. Breng de Car Combi Cleaner aan. Werk altijd van beneden naar boven Laat de Car Combi Cleaner minste 5 minuten inwerken.2. Was de auto met de Tornado sproeier. Was de auto van voor naar achter om te voorkomen dat er water via de portierkaders naar binnen dringt.3. Gebruik de borstel om alle vuil te verwijderen dat na gebruik van de sproeikop is achtergebleven. Als de auto erg vuil is, brengt u een nieuwe portie autoshampoo aan.4. Bevestig de chassi-spuitlans en reinig het chassis en de wielkassen.5. Veeg het water met de wisser op de autoborstel van de auto. Verwijder zandkorrels en dergelijke van de auto voordat u de wisser gebruikt. Gebruik een zeem voor plaatsen die u niet met de wisser kunt bereiken.
Velgen, aluminium	Velgborstel, verstuiver, Alu Cleaner	Breng het Alu Cleaner aan met een verstuiver. Laat het product ca. 5 minuten inwerken. Reinig de velgen vervolgens met de velgborstel. Gebruik voor stalen velgen een Car Combi Cleaner. Was met de velgborstel.Wees voorzichtig!De hogedrukspuit kan de banden beschadigen.
Flagstones, betonvloeren en andere harde oppervlakken	Powerspeed®-sproeikop, Stone & Wood Cleaner,Patio Cleaner	Reinig in de richting van een afvoerputje of iets soortgelijks. Op oppervlakken met mos of algen kunt u eerst Stone & Wood Cleaner aanbrengen. Reinig het oppervlak voordat de zeep opdroogt. Een andere, effi ciëntere en snelle manier is het gebruik van een Patio Cleaner. Hiermee voorkomt u bovendien spetters.
Tuinmeubilair, hout	Wood Cleaner, tuinborstel	Breng Wood Cleaner aan voordat de zeep opdroogt.OPMERKING:Gebruik de tuinborstel om het vuil te verwijderen.
Baksteen, houtwerk	Powerspeed®-sproeikop, Stone & Wood Cleaner,Patio Cleaner	Dezelfde methode als voor fl agstones. Let echter op slechte voegen en hout niet met de hoge druk te beschadigen. U kunt desgewenst alleen de Tornado®-sproeikop gebruiken. Pas de afstand (druk) aan de kwaliteit van de voegen en het hout aan. Op verticale oppervlakken kunt u ook een Patio Cleaner gebruiken.
Dakgoten	Chassis spuitlans Reinig de dakgoot met de sproeilans. Reinig altijd naar de gootpi-jpen toe. Sproei nooit onder de dakbedekking.
Buizen, afvoerleidingen, stortgoten enzovoort reinigen	Buisreiniger Duw de buisreiniger ca. 50 cm (tot het merkteken) in een buis of afvoer en druk op de trekker van de sproeierhandgreep. De sproeieropening draait naar achter en trekt de reiniger door de buis. De sproeikop werkt zich door de verstopping heen en spoelt het vuil terug.
Roest, verf	Water-/zandstraalapparatuur	Breng de water-/zandstraalapparatuur aan om roest en verf snel en effi ciënt te verwijderen. Zorg dat u te zandstralen oppervlakken niet beschadigd.
Serres	Tornado® PR-sproeikop, borstel, Stone & Wood Cleaner	Reinig onder hoge druk en eventueel met een borstel. Gebruik Stone & Wood Cleaner om mos en algen te verwijderen.
Tuinger-eedschap, gras-maaiers	Tornado® PR-sproeikop, Powerspeed®-sproeikop, Metal Cleaner	Spoel het ergste vuil met de sproeikop weg. Breng Metal Cleaner aan en laat het product ca. 5 minuten inwerken. Reinig met de sproeikop.

6 Na gebruik van uw drukreiniger

NL

6.1 De reiniger opbergen De hogedrukreiniger moet

vorstvrij opgeborgen worden!

Voor het opbergen van de hogedrukreiniger moeten de pomp, slang en accessoires watervrij zijn:

1. Schakel de machine uit (draai de aan/uitschakelaar
   (1) op O) en ontkoppel de waterslang en het hulpstuk.
2. Zet de machine weer aan en knijp de pistoolgreep in. Laat de machine aan staan totdat er geen water meer uit het spuitpistool komt.
3. Schakel de machine uit en trek de stekker eruit. Rol de elektriciteitskabel op rond de haken aan de zijkant van de hogedrukreiniger.

4. Haal de spuitlans van de hogedrukslang.

5. Modellen zonder slang- houder: Ontkoppel de hoge- drukslang, rol hem op en hang hem aan de daarvoor bestemde haak.

Modellen met slanghouder: Rol de hogedrukslang op met de slanghaspel.

1. Plaats het spuitpistool, de spuitmonden en andere accessoires in de daarvoor bestemde opbergvakken van de hogedrukreiniger.

Indien de machine per ongeluk toch bevroren is, moet u hem eerst controleren op eventuele schade.

START NOOIT EEN HO- GEDRUKREINIGER IN BEV- ROREN TOESTAND

Schade door bevriezing wordt niet door de garantie gedekt!

6.2 Oprollen van netsnoer en hogedrukslang

Rol om ongelukken te voorkomen het netsnoer en de hogedrukslang altijd goed op.

1. Rol het netsnoer op over de daarvoor bedoelde haken. Ingebouwde clip voor betere greep. Door de onderste haak om te draaien, ontkoppelt u de stroomkabel.

2. De hogedrukreiniger is in twee uitvoeringen beschikbaar: A) met een haak om de hogedrukslang op te bergen (14) - B) met een slanghouder (13).

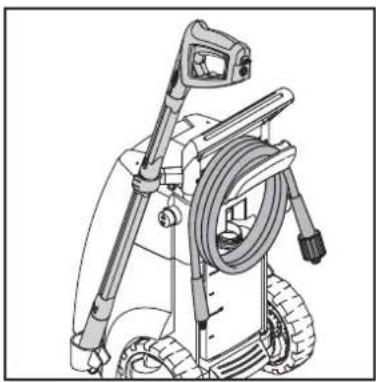

6.3 Opbergen van accessoires

U kunt de standaard-accessoires (sproeigeweer, sproeilans, sproeikoppen en het reinigingsinstrument) op de drukreiniger opslaan.

7 Onderhoud

WAARSCHUWING! Verwijder de stroomstekker altijd uit het contact voordat u tot onderhoud of reiniging overgaat.

Respecteer de volgende punten om langdurig probleemloos functioneren te waarborgen:

- Spoel de tuinslang, hoge- drukslang, sproeilans en accessoires door voordat u deze monteert.

• Verwijder alle stof en zand van de aansluitingen.
• Reinig de sproeikoppen.

Alle reparaties moeten door een erkend reparateur met originele reserveonderdelen worden uitgevoerd.

7.1 Reiniging van het watertoevoerfi Iter

Reinig al naar gelang het gebruik het watertoevoerfi Iter één keer per maand of vaker. Maak het fi Iter voorzichtig los met een tang en reinig het. Controleer of het onbeschadigd is voordat u het terugplaatst.

Het fi Iter moet altijd in de water-toevoerleiding worden aangebracht om zand, kalksteen en andere onzuiverheden weg te fi Iteren en beschadiging van de pompkleppen te voorkomen.

LET OP: de garantie vervalt als u het fi Iter niet aanbrengt.

7.2 Sproeikoppen reinigen

te hoge druk in een pomp veroorzaken. Daarom moet de sproeikop onmiddellijk gereinigd worden.

1. Schakel het apparaat uit en verwijder de sproeikop.
2. Reinig de sproeikop. BELANGRIJK: Gebruik het reinigingsinstrument voor sproeikoppen (11) alleen wanneer de sproeikop is losgemaakt.
3. Spoel de sproeikop naar achter met water door.

7.3 Reiniging van de ventilatieopeningen van het apparaat

Houd het apparaat schoon en zorg dat de koellucht vrij door de ventilatieopeningen kan worden gevoerd.

7.4 Verbindingsstukken smeren

Smeer de verbindingsstukken geregeld om ze soepel te houden en te voorkomen dat de o-ringen uitdrogen

8 Probleemoplossing

Om overbodige teleurstellingen te voorkomen, moet u de volgende punten controleren voordat u contact opneemt met de servicedienst van Nilfi sk:

Symptoom	Oorzaak	Aanbevolen	oplossing
Het apparaat start nietDe stekker zit niet in het stopcontact	Steek de stekker in het stopcontact.
Het stopcontact is defectProbeer een ander stopcontact.Er is een zekering Vervang de zekering. Schakel alle andere doorgeslagen	apparatenverlengsnoer		uit.Gebruik het app
Wisselende drukDe pomp zuigt lucht aan Controleer of de slangen en aansluitingen
Kleppen zijn vuil, versleten of vastgelopen	Reinig ze en plaats ze terug, of neem contact op met een plaatselijke distributeur van	luchtdicht	sk.
De pompafdichtingen zijn versleten	Reinig ze en plaats ze terug, of neem contact op met een plaatselijke distributeur van	Nilfi	sk.
		Nilfi
De motor bromt	Lage spanning of lage	Druk op de trekker van het sproeigeweer. temperatuur	uit.
Het apparaat stoptOnjuiste netspanning	Er is een zekering doorgeslagen	Vervang de zekering. Schakel alle andere apparaten
Warmtesensor geactiveerdSproeikop gedeeltelijk	Controleer of de netspanning overeenkomt met de specificaties op het modeletiket.Laat de reiniger 5 minuten afkoelen.Reinig de sproeikop (zie paragraaf 7.2) geblokkeerd
Zekering slaat door	Te lichte zekering hoger amperage dan voor het apparaat nodig is. Gebruik het apparaat zonder het	Gebruik een stroomvoorziening met een verlengsnoer.
Het apparaat pulseert slang/pompOnvoldoende toevoer van kraanwater	Er zit lucht in de toevoer-druk is hersteld.Controleer of de watertoevoer voldoet aan de vereiste specificaties (zie modeletiket)	Druk op de trekker totdat de normale werk-
Sproeikop gedeeltelijk	(min. 13 mm)Reinig de sproeikop (zie paragraaf 7.2) geblokkeerd	N.B.: gebruik geen lange, dunne s
Er zit een knik in de slang	Het waterfilter is verstoptTrek de slang recht	Reinig het filter (zie paragraaf 7.1)
Het apparaat start en en stopt vaak vanzelf lekt	Pomp/sproeigeweer	Neem contact met het dichtstbijzijnde servicecentrum van Nilfi sk.
Het apparaat start maar zijn er komt geen water uit	Pomp/slangen of accessoire bevroren	Wacht totdat de pomp/slangen/accessoires ontdooid.
Sproeikop verstopt	Geen watertoevoerHet waterfilter is verstoptReinig de sproeikop (zie paragraaf 7.2)	Sluit de watertoevoer aan.Reinig het filter (zie paragraaf 7.1)

Als er een ander probleem dan een van de hiervoor genoemde optreedt, neemt u contact op het uw plaatselijke Nilfi sk-distributeur.

Service Helpdesk in Nederland :

Tel*): [phone]

Fax: [phone]

*) bereikbar tussen 9.00 en 12.00 u.

9 Verdere informatie

NL

9.1 Toestel ter recycling afgeven

Het uitgediende toestel onmid-dellijk onbruikbaar maken.

1. De netstekker uittrekken en de aansluitkabel doorknippen.

Gooi elektrische toestellen nooit in het huisvuil!

Overeenkomstig de Europese Richtlijn 2002/96/EG inzake

Elektrische en Elektronische Uitgediende Toestellen moeten uitgediende elektrische toestellen separaat verzameld en voor recycling ter beschikking gesteld worden.

Neem bij vragen s.v.p. contact op met uw gemeenteadministratie of uw dichtsbijzijnde leverancier.

9.2 Garantievoorwaarden Nilfi sk garandeert hoge-

drukreinigers voor huishoudelijk gebruik gedurende een periode van 2 jaar. Als u uw hoge- drukreinigers of accessoires wilt laten repareren, moet u een kopie van de aankoopbon bijsluiten.

Gegarandeerde reparaties worden onder de volgende voorwaarden uitgevoerd:

• de defecten zijn te wijten aan materiaal- of fabricagefouten (slijtage en misbruik vallen niet onder de garantie).
• de instructies in de handleiding zijn zorgvuldig gerespecteerd.
  ● reparaties of pogingen daartoe zijn uitsluitend uitgevoerd door personeel dat door Nilfi sk is opgeleid.
• er zijn alleen oorspronkelijke accessoires gebruikt.

• het apparaat is niet aan misbruik blootgesteld (schokken, stoten, vorst enzovoort).

• er is alleen water zonder vervuilingen gebruikt.

• de hogedrukreiniger is niet verhuurd of anderszins voor commerciële doelen gebruikt.

Bij door de garantie gedekte reparaties is de vervanging van defecte onderdelen inbegrepen (exclusief verpakking en post/vervoer). Verder verwijzen we naar uw landelijke verkoopwetgeving.

Het apparaat moet met een beschrijving van het probleem naar een van de servicecentra van Nilfi sk worden opgestuurd.

Niet door de garantie gedekte reparaties worden in rekening gebracht (bijv. storingen als gevolg van Oorzaken vermeld in de Probleemoplossingstabel van de handleiding).

9.3 Accessoires

Gebruik uitsluitend originele accessoires.

Borstels

Voor auto's en andere oppervlakken.

Verlengslang

Verlengslang van 7 meter om het werkbereik te vergroten.

Chassis-spuit-lans

Speciale sproeilans om de onderkant van uw auto te reinigen.

Afvoer- en buis- reiniger

Buisreiniger van 15 meter om buizen en afvoerleidingen te reinigen.

Water-/zand- straalappa- ratuur

Om verf en roest te verwijderen. Zand is in doe-het-zelf-winkels verkrijgbaar.

Patio Plus

Apparatuur om patio's/opritten/fl agstones snel te reinigen.

Tuinborstel

Draaiende borstel om houten oppervlakken te reinigen.

Velgborstel

Draaiende borstel om wielvelgen te reinigen.

Wandhaak

Om de hogedrukreiniger aan de muur op te hangen.

Waterzuigset

Voor het verwijderen van grote hoeveelheden water bijv. uit tuinvijvers.

Draaiende borstel

Voor voertuigen en andere oppervlakken.

Dakreiniger

Voor het verwijderen van aanslag op daken, muren, kassen enz. Met optionele borstel voor het reinigen van caravans, aanhangers, ramen enz.

Schoonmaakmiddelen

Stone & Wood Cleaner	Voor fl agstones, baksteen en houtwerk. geschikt voor mos en algen.
Plastic Cleaner	Voor plastic en andere kunststoffen, zoals gebruikt in tuinmeubels.
Metal Cleaner	Voor het reinigen van metaal, zoals tuingereedschap.
Car Combi Cleaner	Voor auto's enzovoort. Met was.
Alu Cleaner	Voor oppervlakken van aluminium. Wordt met een verstuiver aangebracht.
Oil & Grease Cleaner	Voor het verwijderen van vet en olie op bijvoorbeeld motoren. Wordt met een verstuiver aangebracht.
Wood Cleaner	Voor het reinigen van houten oppervlakken van bijvoorbeeld tuin-meubilair.
Roof Cleaner	Voor het verwijderen van aanslag op daken, muren, kassen enz.

10 EG-conformiteitsverklaring

CE	EG-conformiteitsverklaring
Product:	Hogedrukreiniger
Type:	Nilfisk P 150.2, P 160.2Nilfi sk P 130.2 X-TRA, P 150.2 X-TRA, P160.2 X-TRA
Beschrijving:	230 V 1~, 50 Hz - IP X5
Het ontwerp van het apparaat voldoet aan de volgende reglementen:	EG-machinerichtlijn	2006/42/EG
	EG-laagspanningsrichtlijn	2006/95/EG
	EG-EMV-richtlijn	2004/108/EG
Toegepaste geharmoniseerde normen:	EN ISO 12100-1 (2004), EN ISO 12100-2 (2004)EN 60335-2-79 (2006)EN 55014-1 (2006), EN 55014-2 (2001), EN 61000-3-2 (2006)
Toegepaste landelijke normen en technische specifi caties:	BS EN 60335-2-79
Anton SørensenGeneral Manager,Technical Operations EACP	Nilfi skDivision of Nilfi sk-Advance A/SIndustrivej 1DK-9560 HadsundHadsund, 01.10.2010
