Producttype	Universele dockingstation
Merk	Targus
Model	ACP77EUZ
Video-connectiviteit	2 videopoorten (DisplayPort++/DVI-I selecteerbaar)
Maximale resolutie (DP++)	2560 x 1600 @ 32 bits
Maximale resolutie (DVI-I)	2048 x 1152 @ 32 bits
USB-aansluitingen	4 x USB 3.0 (waarvan 2 voor opladen BC 1.2 en iOS 1,5 A)
Netwerk	Gigabit Ethernet
Audio	Audio-ingang/uitgangspoorten
Voeding ingang	19,5 V, 6,15 A
Voeding uitgang	19,5 V, 90 W max
Netadapter inbegrepen	Ja
Meegeleverde voedingsconnectoren	10 connectoren voor laptops
Beveiliging	Sleuf voor Kensington-slot
Ondersteunde besturingssystemen	Windows 7/8/8.1 (32/64 bits), Mac OS X v10.8.3 of hoger
Vereiste configuratie	Minimale processor Atom N270, USB-poort, stopcontact
Onderhoud en reiniging	Reinigen met een zachte, droge doek, zonder schurende middelen
Onderdelen en repareerbaarheid	Extra voedingsconnectoren beschikbaar; neem contact op met Targus voor onderdelen
Softwarefuncties	DisplayLink Manager: uitbreiden, spiegelen, draaien, video-optimalisatie, TV-aanpassing
Inhoud van de verpakking	Dockingstation, USB 3.0-kabel, netadapter met in-/uitgangskabel, voedingsconnectoren (x10)

Veelgestelde vragen - ACP77EUZ TARGUS

Hoe installeer ik de Targus ACP77EUZ dockingstation?

Sluit alle randapparatuur aan op de dockingstation, verbind deze met uw computer via de USB 3.0-kabel en sluit vervolgens de netadapter aan. De installatie van de DisplayLink-stuurprogramma start automatisch onder Windows. Zo niet, download het stuurprogramma van de Targus-website.

Kan ik twee externe beeldschermen tegelijk gebruiken?

Ja, de dockingstation heeft twee videopoorten (DP++ en DVI-I). U kunt twee monitoren aansluiten en deze configureren in de modus uitbreiden of spiegelen via de DisplayLink Manager.

Wat is de maximale ondersteunde resolutie?

De DP++-poort ondersteunt tot 2560x1600 @ 32 bits, terwijl de DVI-I-poort tot 2048x1152 @ 32 bits ondersteunt.

Kan de dockingstation mijn laptop opladen?

Ja, het levert een uitgangsvermogen tot 90 W via de connector die geschikt is voor uw laptop. Gebruik de meegeleverde connector die overeenkomt met uw merk.

Hoe sluit ik een Ethernet-apparaat aan?

Sluit eenvoudig een RJ45-kabel aan op de Gigabit Ethernet-poort van de dockingstation. Geen extra configuratie nodig onder Windows of Mac OS.

Werkt de dockingstation met macOS?

Ja, het is compatibel met Mac OS X v10.8.3 of hoger. Het DisplayLink-stuurprogramma moet worden geïnstalleerd.

Hoe configureer ik audio via de dockingstation?

Sluit uw luidsprekers of hoofdtelefoon aan op de audio-ingang/uitgangspoorten van de dockingstation. Open in de DisplayLink Manager de audioconfiguratie om het apparaat te selecteren.

Kan ik mijn telefoon opladen met de dockingstation?

Ja, twee van de USB 3.0-poorten zijn gemarkeerd met een oplaadsymbool en ondersteunen de BC 1.2-norm en snel opladen voor iOS tot 1,5 A.

Wat te doen als het externe beeldscherm niet wordt gedetecteerd?

Controleer of het DisplayLink-stuurprogramma is geïnstalleerd en up-to-date is. Probeer de dockingstation los te koppelen en opnieuw aan te sluiten of de computer opnieuw op te starten. Zorg ervoor dat de videokabel correct is aangesloten.

Hoe reinig ik de dockingstation?

Gebruik een zachte, droge doek. Gebruik geen schurende middelen of oplosmiddelen. Koppel de dockingstation los voor het reinigen.

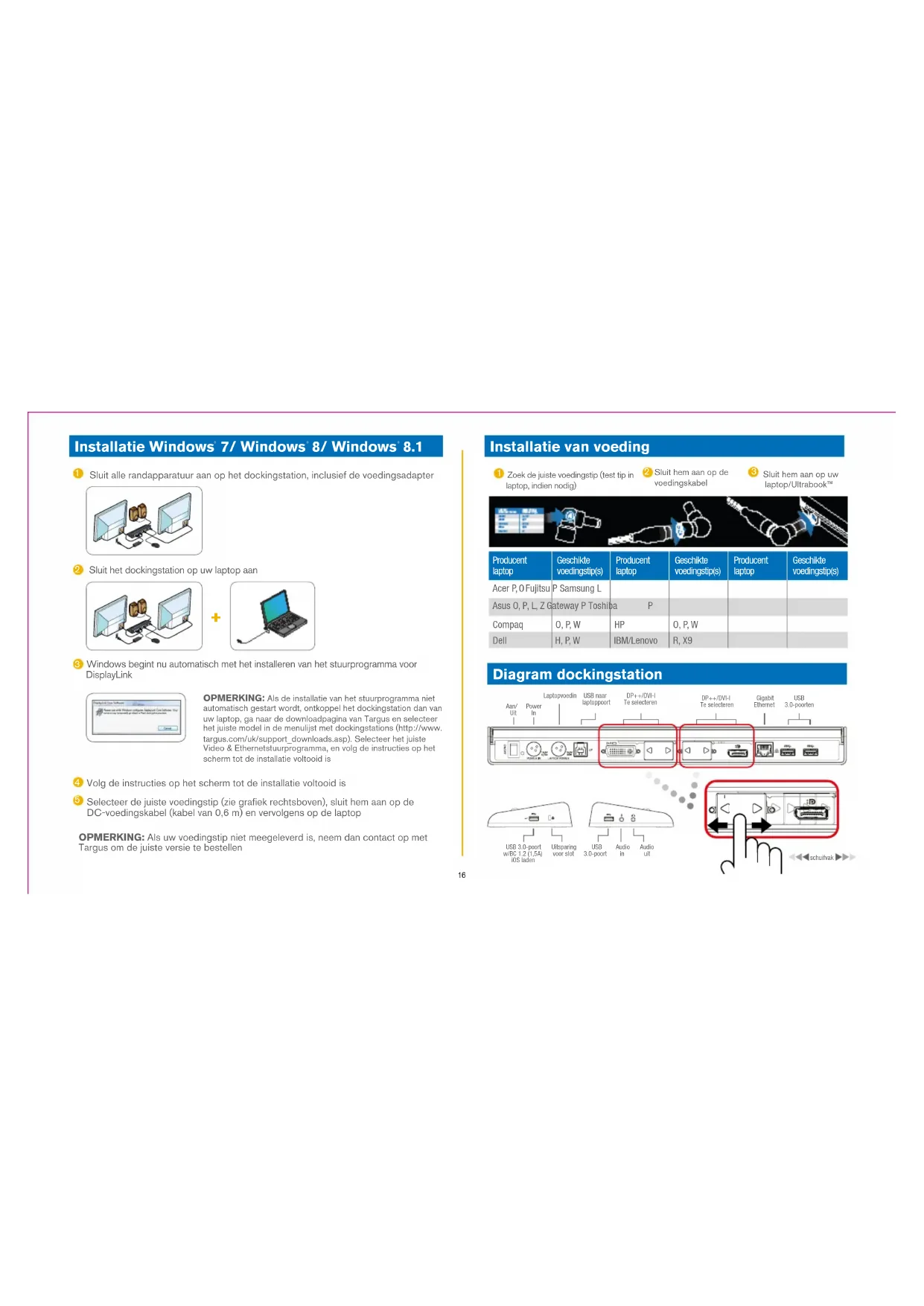

GEBRUIKSAANWIJZING ACP77EUZ TARGUS

1 Sluit alle randapparatuur aan op het dockingstation, inclusief de voedingsadapter

② Sluit het dockingstation op uw laptop aan

3 Windows begint nu automatisch met het installeren van het stuurprogramma voor DisplayLink

OPMERKING: Als de installatie van het stuurprogramma niet automatisch gestart wordt, ontkoppel het dockingstation dan van uw laptop, ga naar de downloadpagina van Targus en selecteer het juiste model in de menulijst met dockingstations (http://www.targus.com/uk/support_downloads.asp). Selecteer het juiste Video & Ethernetstuurprogramma, en volg de instructies op het scherm tot de installatie voltooid is

4 Volg de instructies op het scherm tot de installatie voltooid is
5 Selecteer de juiste voedingstip (zie grafiek rechtsboven), sluit hem aan op de DC-voedingskabel (kabel van 0,6 m) en vervolgens op de laptop

OPMERKING: Als uw voedingstip niet meegeleverd is, neem dan contact op met Targus om de juiste versie te bestellen

Installatie van voeding

1 Zoek de juiste voedingstip (test tip in laptop, indien nodig)

2 Sluit hem aan op de voedingskabel

3 Sluit hem aan op uw laptop/Ultrabook™

DisplayLink Manager	Hiermee opent u het venster Schermresolutie
Zoeken naar updates	Zoek online of er nieuwe stuurprogramma's gedownload kunnen worden
DisplayLink-apparaten	Bevat een lijst met alle aangesloten DisplayLink-apparaten
Audio-installatie	Hiermee opent u het venster Audioconfiguratie
Video-installatie	Hiermee opent u het venster Schermresolutie
Schermresolutie	Bevat een lijst met alle beschikbare schermresoluties (Geïnfereerde modi niet beschikbaar in spiegelmodus)
Schermrotatie	Hiermee roteert het scherm naar links of naar rechts
Verlengen	Verlengt het Windows-bureaublad naar deze weergave
Instellen als hoofdscherm	Stelt dit scherm als hoofdweergave in
Scherm notebook uit	Hiermee schakelt u het scherm van de laptop uit en gebruikt u het DisplayLink-scherm als hoofdscherm (werkt alleen op computers en wanneer één DisplayLink-schem aangesloten is)
Spiegel	Toont dezelfde inhoud op beide schermen (schermresoluties moeten hetzelfde zijn)
Uit	Schakelt het DisplayLink-scherm uit
Optimaliseren voor video	Selecteer deze optie voor beter afspelen van video's op op DisplayLink aangesloten schermen (alleen van toepassing op video, tekst kan minder duidelijk worden weergegeven)
Aanpassen aan televisie	Past de omvang van het Windows-bureaublad aan de aangesloten televisie aan (werkt alleen wanneer er één DisplayLink-scherm is aangesloten en ingesteld op Verlengmodus)

Het scherm instellen op Verlengmodus

1 Klik op het pictogram Display-Link
② Selecteer Verlengen in het menu

Het apparaat is nu verlengd in de richting waarin hij stond de laatste keer dat het scherm in deze modus stond. Gebruik voor meer controle het submenu Verlengen naar en selecteer een van de opties. Hiermee zet u het apparaat in Verlengmodus, en wordt het links/rechts/boven/onder het hoofdscherm geplaatst.

Het scherm in Spiegelmodus zetten

① Klik op het pictogram DisplayLink icon
② Selecteer Spiegel in het menu Manager

De resolutie, kleurdiepte en vernieuwingssnelheid van het primaire scherm worden gerepliceerd op het scherm dat is aangesloten op het dockingstation.

Aanpassen aan televisieconfiguratie

Om Aanpassen aan televisie te configureren, kiest u de optie in de DisplayLink Manager. Het volgende interface wordt weergegeven:

2 Een rode rand op het DisplayLink-scherm toont de afmetingen van het nieuwe bureaublad van Windows. Gebruik de toetsen + en - om de afmetingen van de rode rand aan te passen tot hij om het televisiescherm past.

3 Als de rode rand langs de rand van het televisieschem staat, klikt u op "Toepassen" om het bureaublad van Windows aan te passen.

Inhoud

· Targus Universal USB 3.0 DV2K Dockingstation met voeding
USB 3.0-kabel
- AC-voedingsadapter met ingangskabel
· DC-uitgangskabel
10 voedingstips

Specifications:

• Dubbele videopoorten (2 x dual-modus, weergavepoort, DP++/DVI-I te selecteren)
- Dual-modus weergavepoort ondersteunt tot 2560 x 1600 @ 32 bits
- DVI-I-poort ondersteunt tot 2048 x 1152 @ 32 bits
- 4 x USB 3.0-poorten
· Gigabit Ethernet
• Audio in/uit-poorten
Uitsparing voor beveiligingsslot
- Poorten gemarkeerd met ↩ ondesteunen laden van BC 1.2- en
iOS-apparaat (1,5A)
DC Power In: 19,5V, 6,15A
DC Power Out: 19,5V, 90W max

Systeemeisen:

Hardware

- Computer met minimaal Atom N270, enkele basiskern CPU of beter

USB-poort

- AC-voedingsuitgang

Besturingssysteem (een van de volgende)
