Tipo di prodotto	Stazione di aggancio universale
Marca	Targus
Modello	ACP77EUZ
Connettività video	2 porte video (DisplayPort++/DVI-I selezionabile)
Risoluzione massima (DP++)	2560 x 1600 @ 32 bit
Risoluzione massima (DVI-I)	2048 x 1152 @ 32 bit
Connettori USB	4 x USB 3.0 (di cui 2 per ricarica BC 1.2 e iOS 1,5 A)
Rete	Gigabit Ethernet
Audio	Porte ingresso/uscita audio
Alimentazione ingresso	19,5 V, 6,15 A
Alimentazione uscita	19,5 V, 90 W max
Adattatore di alimentazione incluso	Sì
Connettori di alimentazione forniti	10 connettori per computer portatili
Sicurezza	Tacca per lucchetto Kensington
Sistemi operativi supportati	Windows 7/8/8.1 (32/64 bit), Mac OS X v10.8.3 o successivo
Requisiti di sistema	Processore minimo Atom N270, porta USB, presa di corrente
Manutenzione e pulizia	Pulire con un panno morbido e asciutto, senza prodotti abrasivi
Ricambi e riparabilità	Connettori di alimentazione aggiuntivi disponibili; contattare Targus per i pezzi
Funzioni software	DisplayLink Manager: estensione, specchio, rotazione, ottimizzazione video, adattamento TV
Contenuto della confezione	Stazione di aggancio, cavo USB 3.0, adattatore di alimentazione con cavo ingresso/uscita, connettori di alimentazione (x10)

Domande frequenti - ACP77EUZ TARGUS

Come installare la stazione di aggancio Targus ACP77EUZ ?

Collegare tutte le periferiche alla stazione, collegarla al computer tramite il cavo USB 3.0, quindi collegare l'adattatore di alimentazione. L'installazione del driver DisplayLink si avvia automaticamente su Windows. In caso contrario, scaricare il driver dal sito Targus.

Posso utilizzare due monitor esterni contemporaneamente?

Sì, la stazione dispone di due porte video (DP++ e DVI-I). È possibile collegare due monitor e configurarli in modalità estensione o specchio tramite DisplayLink Manager.

Qual è la risoluzione massima supportata?

La porta DP++ supporta fino a 2560x1600 @ 32 bit, mentre la porta DVI-I supporta fino a 2048x1152 @ 32 bit.

La stazione di aggancio può caricare il mio computer portatile?

Sì, fornisce un'alimentazione in uscita fino a 90 W tramite il connettore adatto al vostro computer portatile. Utilizzare il connettore fornito corrispondente alla propria marca.

Come collegare un dispositivo Ethernet?

Basta collegare un cavo RJ45 alla porta Gigabit Ethernet della stazione. Non è necessaria alcuna configurazione aggiuntiva su Windows o Mac OS.

La stazione funziona con macOS?

Sì, è compatibile con Mac OS X v10.8.3 o versioni successive. Il driver DisplayLink deve essere installato.

Come configurare l'audio tramite la stazione?

Collegare i diffusori o le cuffie alle porte ingresso/uscita audio della stazione. In DisplayLink Manager, aprire la configurazione audio per selezionare il dispositivo.

Posso ricaricare il mio telefono con la stazione?

Sì, due delle porte USB 3.0 sono contrassegnate con un simbolo di ricarica e supportano lo standard BC 1.2 e la ricarica rapida iOS fino a 1,5 A.

Cosa fare se il monitor esterno non viene rilevato?

Verificare che il driver DisplayLink sia installato e aggiornato. Provare a scollegare/ricollegare la stazione o riavviare il computer. Assicurarsi che il cavo video sia collegato correttamente.

Come pulire la stazione di aggancio?

Utilizzare un panno morbido e asciutto. Non utilizzare prodotti abrasivi o solventi. Scollegare la stazione prima della pulizia.

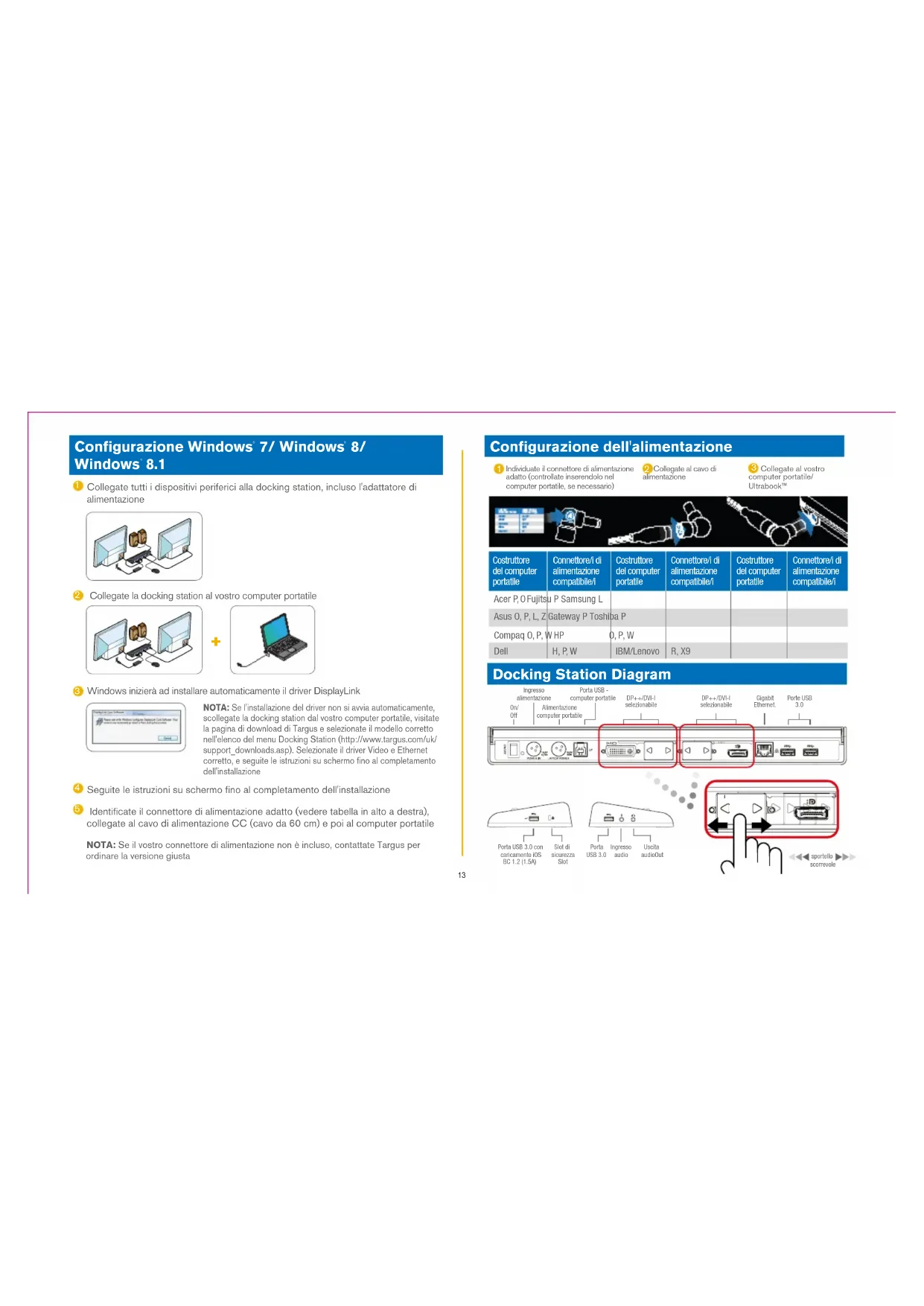

MANUALE UTENTE ACP77EUZ TARGUS

Collegate tutti i dispositivi periferici alla docking station, incluso l'adattatore di alimentazione

3 Windows inizierà ad installare automaticamente il driver DisplayLink

NOTA: Se l'installazione del driver non si avvia automaticamento, scollegate la docking station dal vostro computer portatile, visitate la pagina di download di Targus e selezionate il modello corretto nell'elenco del menu Docking Station (http://www.targus.com/uk/support_downloads.asp). Solezionato il driver Video e Ethernet corretto, e seguite le istruzioni su sohermo fino al completamento dell'installazione

4 Seguite le istruzioni su schermo fino al completamento dell'installazione

6 Identificate il connettore di alimentazione adatto (vedere tabella in alto a destra), collegate al cavo di alimentazione CC (cavo da 60 cm) e poi al computer portatile

NOTA: Se il vostro connettore di alimentazione non è incluso, contattate Targus per ordinare la versione giusta

Configurazione dell'alimentazione

1 Individuate il connettore di alimentazione adatto (controllate inserendolo nel computer portatie, se necessario)

2 Collegate al cavo di alimentazione

Costruttore del computer portatile	Connettore/i di alimentazione compatibile/I	Costruttore del computer portatile	Connettore/i di alimentazione compatibile/I	Costruttore del computer portatile	Connettore/i di alimentazione compatibile/I
Acer P, O Fujitsu P Samsung L
Asus O, P, L, Z Gateway P Toshiba P
Compaq O, P, W HP		O, P, W
Dell	H, P, W	IBM/Lenovo	R, X9

Menu Gestione DisplayLink
OPZIONE MENU FUNZIONE

Gestione DisplayLink	Apre la finestra Risoluzione schermo
Verifica aggiornamenti	Verifica online se ci sono nuovi driver disponibili da scaricare
Dispositivi DisplayLink	Mostra un elenco di tutti i dispositivi DisplayLink collegati
Configurazione audio	Apre la finestra Configurazione audio
Configurazione video	Apre la finestra Risoluzione schermo
Risoluzione schermo	Mostra un elenco di tutte le risoluzioni schermo disponibili (le Modalità suggerite non sono disponibili in modalità Mirror)
Rotazione schermo	Ruota lo schermo in senso orario e antiorario
Estendi	Estende il desktop Windows su questo display
Imposta come Monitor principale	Imposta questo schermo come il display principale
Monitor notebook Off	Disattiva il display del computer portatile e utilizza il display DisplayLink come schermo principale (funziona solo su PC e quando uno schermo DisplayLink è collegato)
Mirror	Mostra lo stesso contenuto su entrambi gli schermi (le risoluzioni degli schermi devono essere le stesse)
Off	Disattiva il display DisplayLink
Ottimizza per video	Selezionare per una riproduzione video migliorata sui display DisplayLink collegati (applicabile solo per i video; il testo potrebbe apparire meno chiaro)
Adatta a TV	Regola le dimensioni del desktop Windows per adattarle all'apparecchio TV collegato (funziona solo quando un display DisplayLink è collegato e impostato in modalità Estendi)

Per impostare il display in modalità Estendi

① Cliccate sull'icona DisplayLink icon
② Selezionate Estendi nel Menu Gestione

Il dispositivo viene esteso adesso nella direzione in cui si trovava l'ultima volta in cui il display era in questa modalità. Per un altri comandi, usate il sottomenu Estendi a e selezionate una delle opzioni. Questo dispone il dispositivo in modalità Estendi, e lo posiziona a Sinistra/Destra/Sopra/Sotto il monitor principale.

Per impostare il display in modalità Mirror

① Cliccate sull'icona DisplayLink icon
② Selezionate Mirror nel Menu Gestione

La risoluzione, la profondità di colore e la frequenza di aggiornamento dello schermo principale vengono duplicate sul monitor collegato alla docking station.

Configurazione Adatta a TV

Per configurare l'opzione Adatta a TV, scegliete l'opzione in Gestione DisplayLink. Appare la seguente interfaccia:

2 Un bordo rosso sullo schermo DisplayLink mostra le dimensioni del nuovo desktop Windows. Usate i comandi + e - per modificare le dimensioni del bordo rosso fino ad adattarlo allo schermo TV.

3 Quando il bordo rosso è alle estremità dello schermo TV, cliccate su "Applica" per ridimensionare il desktop Windows.

Sommario

· Targus Universal USB 3.0 DV2K Docking Station with Power
Cavo USB 3.0
- Adattatore di alimentazione CA con cavo di ingresso
· Cavo di uscita CC
10 connettori di alimentazione

Specifiche

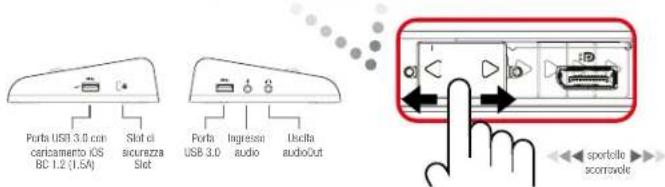

· Doppia porta video (2 x Dual Mode Displayport, DP++/DVI-I selezionabile)
- Dual Mode Displayport supporta fino a 2560 x 1600 a 32 bit
- Porta DVI-I supporta fino a 2048 x 1152 a 32 bit
4 porte USB 3.0
Gigabit Ethernet
- Porte Audio In/Out
- Slot di sicurezza
Le porte con l'icona → supportano il caricamento di dispositivi BC 1.2 e iOS (1.5A)
- Ingresso alimentazione CC: 19,5V, 6,15A
· Uscita alimentazione CC: 19,5V, 90W max.

Requisiti di sistema

Hardware

- PC con Atom N270 minimo, CPU single core base o superiore

- Porta USB

• Presa di alimentazione CA

Sistema operativo (uno dei seguenti)

- Microsoft Windows 7 o Windows 8 o Windows 8.1 (32/64-bit)

• Mac OS' X v10.8.3 o superiore

Installatie Windows 7/ Windows 8/ Windows 8.1

1 Clique no icone DisplayLink
2 Selezione Ampliar no menu Gestor

Instalare alimentare
