MANUALE UTENTE Mobile docking station with video TARGUS

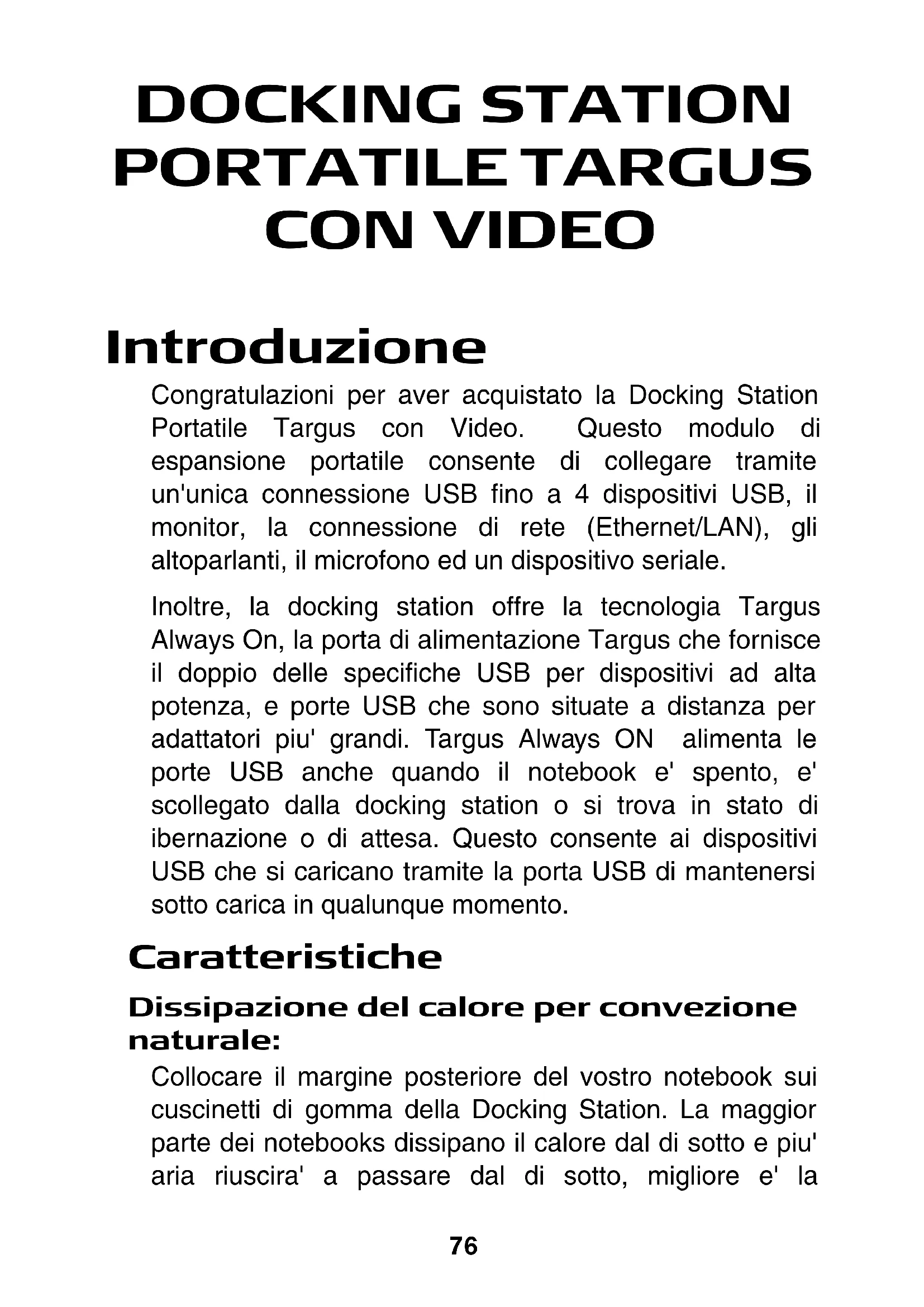

• Due Audio 3.5 mm: (1) stereo out e (1) microfono in

• Due porte di alimentazione USB (Nere) - Forniscono fino ad un massimo di 1Amp Contenuto della confezione In aggiunta a questo manuale dell'utente, la confezione contiene:

• CD con il software del driver

• Adattatore AC (necessario) Requisiti di sistema Hardware

• PC con processore Intel

• Porta USB versione 2.0

• Fonte di alimentazione AC (adattatore AC necessario)

$OCKINGÖ3TATIONÖ0ORTATILEÖ4ARGUSÖCONÖ6IDEO

NOTA: Quando e' collegata ad una porta USB versione 1.1 del computer, il livello di prestazione della docking station sara' meno che ottimale e la porta video non funzionera' correttamente. Per ottenere un migliore risultato, collegarla ad una porta USB version 2.0. Sistema operativo

XP - Service Pack 1 o superiore NOTA: Per scaricare i service packs piu' recenti, si prega di visitare il sito web della casa produttrice del vostro computer od il centro di download Microsoft: http://support.microsoft.com/ default.aspx?scid=fh%3BEN-US%3Bsp Installazione del sistema e dei drivers Per usare la docking station Targus, si deve anzitutto installare il driver sul computer. Connettere la docking station al computer e Windows plug-and-play installera' i drivers dell'hardware per ciascuna porta. AVVERTIMENTO: Si deve installare il software della docking station PRIMA di connetterla al computer. Altrimenti, la docking station non funzionerà correttamente. Installazione del driver della docking station L'installazione del driver della docking station consente al vostro sistema operativo di riconoscere la docking station e le sue porte non appena avviene la connessione. 1 Accendere il computer.

• Windows Vista TM79 Docking Station Portatile Targus con Video 2 Inserire il CD con il software del driver nel CD-ROM drive del computer. 3 Se la procedura non inizia automaticamente, cliccare su Start, Esegui, poi inserire D:\Setup.exe (in cui D: è il percorso al CD-ROM drive), per poi cliccare su OK. 4 Seguire le istruzioni che compaiono sullo schermo per completare l'installazione. 5 Cliccare su Finish e riaccendere il computer appena compare la richiesta. Connettere la docking station al vostro computer Dopo aver installato il software della docking station, sarete pronti a connettere la docking station al vostro computer. Per fare questo: 1 Connettere l'adattatore AC, di dotazione, alla presa AC della docking station. 2 Connettere un'estremita' del cavo USB alla docking station e l'altra in una delle porte USB 2.0 disponibili sul computer. NOTE: La docking station non funziona correttamente quando l'adattatore AC non e' inserito in una presa AC. Non connettere nessun dispositivo alla docking station fin quando l'installazione non sia completa. Installazione dei drivers di default del dispositivo Appena la docking station e' connessa al computer, i drivers di default iniziano l'installazione di ciascuna delle porte.80 Docking Station Portatile Targus con Video Alcuni dispositivi di hardware potrebbero chiedervi di installare i drivers. Per installare i drivers: 1 Selezionare Installare il software automaticamente (scelta consigliata) e cliccare su Successiva. Il programma "Installazione guidata nuovo hardware" inizia ad installare i drivers dell'hardware. Sullo schermo appare "Completamento dell'installazione guidata nuovo hardware". 2 Cliccare su Finish e ripetere la procedura per ciascuno dei dispositivi desiderati. 3 Riaccendere il computer. Spie LED indicatrici Non appena tutti i drivers del dispositivo sono stati installati, le spie USB LED indicatrici che si trovano sul retro della docking station si illuminano e a quel punto potete connettere i dispositivi alla docking station.

• La spia verde Tx si illumina quando si e' connessi ad una rete e la spia gialla Rx lampeggia quando vengono ricevuti o trasmessi dei dati dalla rete. NOTA: La docking station supporta l'hot swapping del cavo di rete.

• Le luci dell'USB si illuminano quando la docking station e' collegata al computer.

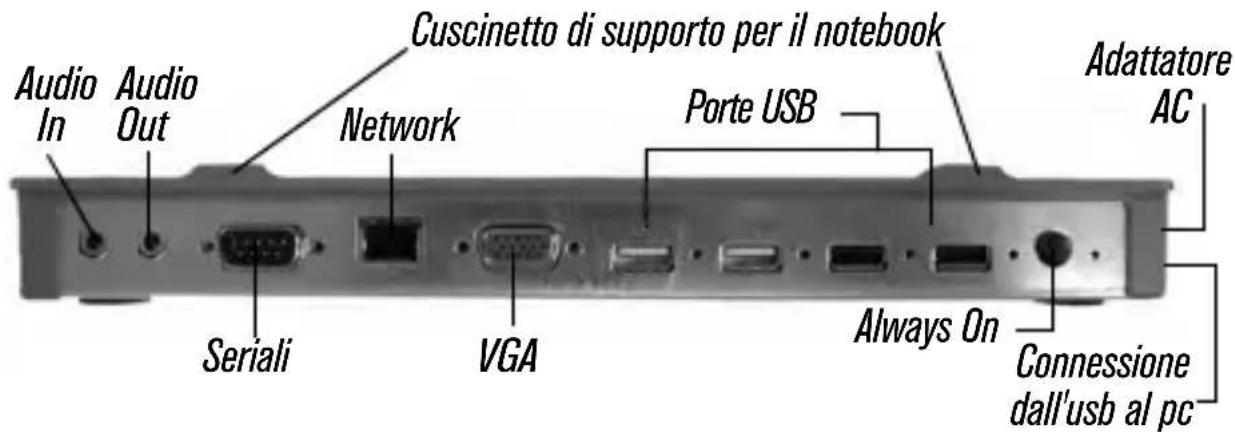

• Il LED Always ON si illumina di verde quando si preme il tasto.Porte USB Seriali Audio Audio In Out VGA Always On Adattatore Network Connessione Cuscinetto di supporto per il notebook dall'usb al pc

Docking Station Portatile Targus con Video porte della docking station Connessione di nuovi dispositivi Per evitare eventuali danni quando si connette un nuovo dispositivo, non forzare il connettore del cavo nella porta della docking station. Se il connettore del cavo non si inserisce facilmente, capovolgere il connettore e riprovare ad inserirlo. Connessione di un mouse seriale Per connettere un mouse seriale, inserire il connettore del cavo alla porta seriale della docking station. Connessione e configurazione di un modem seriale Per connettere un modem seriale: 1 Inserire il connettore del cavo alla porta seriale della docking station. 2 Installare il driver del software del modem seguendo le istruzioni che accompagnano il dispositivo.82 Docking Station Portatile Targus con Video 3 Non appena compare la richiesta per selezionare la porta, scegliere l'USB Seriale (COMx), in cui x e' il numero della porta COM assegnato dal sistema operativo. Connessione di un PDA 1 Inserire il connettore del cavo alla porta seriale della docking station. 2 Verificare che l'impostazione della porta COM, o nel software HotSync

corrisponda all'impostazione della docking station. Per verificare l'impostazione della porta COM della docking station, consultare “Verificare che i dispositivi siano installati” a pagina 88. Per verificare l'impostazione della porta COM sul PDA, consultare la documentazione che l'accompagna. Connessione ad una rete locale (LAN) Per connettere un cavo ethernet con un RJ-45, inserire il connettore del cavo alla porta dell'ethernet/network della docking station. Le ulteriori procedure per connettere ad una rete effettiva dipendono dal tipo di rete che state usando. Contattare l'amministratore della vostra rete per ottenere istruzioni dettagliate. Connessione di un dispositivo USB Per connettere un dispositivo USB, inseritelo in una porta USB della docking station e seguite le istruzioni in dotazione a quel dispositivo.83 Docking Station Portatile Targus con Video Tutte e quattro le porte USB soddisfano i requisiti USB ad alta velocita' fornendo una velocita' di trasferimento a 480Mbps e 500mA di potenza. Tuttavia, le due porte nere USB presentano due caratteristiche uniche. Vedere “Targus Always On” a pagina 86. Le porte bianche USB sono porte ad alta velocita' che forniscono i 500mA standard di potenza. Le porte di alimentazione nere USB sono porte ad alta velocita' che forniscono fino ad un massimo di 1Amp. Connessione e configurazione di un dispositivo audio 1 Inserire le cuffie o gli altoparlanti nella porta verde Audio Out 3.5mm della docking station. 2 Per collegare un microfono, inserirlo nella porta mono Audio In. 3 Per attivare le cuffie o gli altoparlanti, dovete anzitutto scegliere l'audio USB nelle impostazioni delle proprieta'. a Per Windows

2000, cliccare su Start, Impostazi- oni, Pannello di controllo, e quindi aprire la cartella Suoni e Multimedia. Selezionare la scheda Audio. Sotto Riproduzione del suono, cambiare il Dispos- itivo preferito a Audio USB dal menu' a discesa.

• Cliccare su Applica, quindi su OK. b Per Windows

XP, andare sul Pannello di controllo e scegliere Suono e Audio. Selezionare la scheda Audio. Sotto Riproduzione del suono, cambiare il Dispositivo preferito a Audio USB dal menu' a discesa.

• Cliccare su Applica, quindi su OK.

$OCKINGÖ3TATIONÖ0ORTATILEÖ4ARGUSÖCONÖ6IDEO

4 Assicuratevi che il volume non sia sull'opzione MUTO. NOTA: Tutti i dispositivi audio non funzionano simultaneamente nella port station e nel computer. ATTENZIONE: Tutte I programmi audio e multimedia devono essere c hius i prima di effettuare lo scambio tra l’uscita audio del port station e l’uscita audio del computer. Connessione di un monitor o di un LCD I monitor o gli LCD collegati alla porta video della docking station saranno limitati ad una risoluzione massima di 1280 x 1024, colore 16-bit. Opzioni del menu' video 3IÖPUOfÖACCEDEREÖALLEÖOPZIONIÖDELÖMENUfÖVIDEOÖCLICCANDOÖCONÖ ILÖ TASTOÖ DESTROÖ DELÖ MOUSEÖ SULLfICONAÖ $ISPLAYÖ 4ARGUSÖ NELLAÖ SYSTEMÖTRAYÖOÖTRAMITEÖLEÖ7INDOWSÖ$ISPLAYÖ0ROPERTIES L'unica opzione del menu' che non e' accessibile tramite Windows Display Properties e' Mirror. A questa bisogna arrivare tramite l'icona Display Targus. Primario: 3TATEÖUSANDOÖUNÖMONITORÖODÖUNÖ,#$ÖNONÖLOÖ SCHERMOÖDELÖVOSTROÖNOTEBOOKÖCOMEÖSCHERMOÖPRIMARIO Esteso: 3TATEÖUSANDOÖLOÖ SCHERMOÖDELÖVOSTROÖNOTEBOOKÖ COMEÖSCHERMOÖPRIMARIOÖEÖILÖMONITORÖOÖLf,#$ÖCOMEÖSCHERMOÖ SECONDARIO Mirror: 3TATEÖ USANDOÖ LOÖ SCHERMOÖ DELÖ VOSTROÖ NOTEBOOKÖ COMEÖ SCHERMOÖ PRIMARIOÖ EÖ ILÖ MONITORÖ OÖ Lf,#$Ö REPLICANOÖ LOÖ

SCHERMOÖDELÖNOTEBOOK85

Docking Station Portatile Targus con Video Off: State usando lo schermo del vostro notebook come schermo primario e il monitor o l'LCD sono spenti. Schermo del notebook Monitor o LCD secondario Primario: Off On Esteso: On On Mirror: On On Off: On Off Risoluzione: Quando si cambia la risoluzione dell'utilita' Targus vi sara' un impatto solo sul monitor collegato alla porta video della docking station. NOTA: Alcuni LCD sono stati ottimizati per una risoluzione specifica. Se la risoluzione ottimale non e' 1280 x 1024, i risultati potrebbero non essere quelli desiderati. Close: Rimuove l'icona dell'utilita' video Targus dalla system tray. L'icona puo' essere sostituita dallo Start Menu o dalla scorciatoia sul vostro desktop. Modalita' Globale Suspend Quando il computer is trova in modalita' suspend, anche la docking station entra in modalita' suspend per evitare consumi d'energia. Quando il computer si sveglia, la docking station si sveglia automaticamente.86 Docking Station Portatile Targus con Video Targus Always On Premere il tasto Targus Always On per attivare le porte USB nere per continuare l'alimentazione anche quando il notebook e' spento o e' scollegato dalla docking station. Questo consente di caricare le batterie degli accessori USB ricaricabili che avete collegato. Utilizzo di dispositivi USB che richiedono piu' potenza Alcuni dispositivi, che usano un'elevata quantita' di potenza, come per esempio stampanti e lettori ottici, dovrebbero essere inseriti nelle porte di alimentazione USB. Queste porte forniscono fino ad un massimo di 1000mA di potenza - il doppio rispetto alle porte USB standard. Limiti del prodotto Alcuni dispositivi potrebbero temporaneamente bloccarsi quando avviene un trasferimento imponente di dati. Ad esempio, il mouse potrebbe funzionare lentamente quando e' in stampa un documento con figure o quando vi e' un grosso traffico di rete. Vi raccomandiamo di seguire queste istruzioni:

• Non ricevere o trasferire contemporaneamente dati da multipli dispositivi ad alta velocita', come per esempio una macchina fotografica digitale od uno scanner.87 Docking Station Portatile Targus con Video

• Se avviene un rallentamento della velocita', chiudere gli altri programmi che usano un dispositivo USB allo scopo di migliorare la prestazione del dispositivo. Risoluzione dei problemi Il dispositivo non funziona

• Assicuratevi che il dispositivo sia saldamente inserito nella porta giusta della docking station.

• Inserire il dispositivo in un'altra porta della docking station. Se continua a non funzionare, testare il dispositivo collegandolo direttamente al computer.

• Accertarsi di avere eseguito il setup o l'installazione del programma per il dispositivo.

• Accertarsi che il dispositivo compaia nel Device Manager. Per ulteriori informazioni consultare “Verificare che i dispositivi siano installati” a pagina 88.

• Scollegare tutti i dispositivi dalla docking station e ricollegarli uno alla volta. Controllare che ciascuno dei dispositivi funzioni prima di inserire quello successivo.

• Tutte le porte USB sono fornite di protezione contro le sovracorrenti. Se un dispositivo USB usa piu' corrente di quella che la porta USB puo' fornire, la porta cessera' di funzionare. Per riattivare la porta, scollegare il dispositivo ed andare su Device Manager o sul messaggio nella system tray e scegliere l'opzione di Reset. A quel punto si puo' inserire nuovamente il dispositivo nella porta USB. Se dovesse cessare ancora di funzionare, controllare i requisiti di potenza del dispositivo.88 Docking Station Portatile Targus con Video Verificare che i dispositivi siano installati I dispositivi installati sulla docking station si possono trovare nella finestra del Device Manager nelle Proprieta' del Sistema. Cliccare con il tasto di destra del mouse su My Computer, Proprieta', quindi cliccare sulla scheda dell'Hardware, e quindi sul tasto del Device Manager. Dalla finestra del Device Manager, espandere i seguenti dati:

• Display Adapters — mostra il dispositivo dock USB 2.0 VGA Targus

• Dispositivi di interfaccia umana — mostra tastiere e puntatori: mouse, trackballs, e joysticks

• Adattatori di rete — mostra ADM851X USB ad adattatori ethernet veloci

• Porte (COM & LPT) — Seriali on USB [COM x]

• Controlli per il suono, i video e i giochi — mostra il dispositivo audio USB

• Controlli Universal Serial Bus — mostra gli altri dispositivi installati per la docking station e per l'hub generico. Verificare una connessione di modem seriale Quando si inserisce un modem alla porta seriale (RS232), accertarsi che la porta assegnata al modem sia un USB seriale (COMx), in cui x sia il numero della porta COM. Se il sistema operativo non riscontra automaticamente che al modem e' stato assegnato un USB seriale89 Docking Station Portatile Targus con Video (COMx), eseguire nuovamente la guida all'hardware e scegliere Select dalla lista anziche' Autodetect. Quindi, selezionare l'USB seriale (COMx) come porta COM. Messaggio di errore sul PDA Se sul PDA compare il messaggio di errore “Connessione Non Stabilita”, controllare che l'impostazione della porta COM nel vostro software HotSync o in quello ActiveSync corrisponda all'impostazione della docking station. Vedere “Verificare che i dispositivi siano installati” a pagina 88 per verificare l'impostazione della porta COM sulla docking station. Alcune versioni piu' vecchie del software Palm

Desktop non sono compatibili con la conversione da USB a Seriale. Si prega di contattare il venditore del vostro PDA per ottenere il software aggiornato. Video Posso ottenere una risoluzione piu' alta sul mio monitor?

• No, la risoluzione e' regolata a 1280 x 1024, colore 16- bit. E' possibile che le funzioni I/O del disco come per esempio, quelle di leggere e scrivere tanto su un hard drive esterno o un DVD, degradino la funzionalita' video?

• Si'. Visto che tutti i dati devono passare attraverso un'unica connessione USB, potreste notare della degradazione nella prestazione video del vostro. La prestazione video sara' ripristinata quando la lettura/ scrittura del disco diminuisce o cessa.

$OCKINGÖ3TATIONÖ0ORTATILEÖ4ARGUSÖCONÖ6IDEO

Supporto tecnico In caso di quesiti tecnici, visitare: Internet http://www.targus.com/support.asp Inglese http://www.targus.com/uk/support.asp Francese http://www.targus.com/fr/support.asp Tedesco http://www.targus.com/de/support.asp Spagnolo http://www.targus.com/sp/support.asp Italiano http://www.targus.com/it/support.asp Il nostro staff di tecnici esperti è anche disponibile per rispondere telefonicamente alle vostre domande. Potete quindi chiamare uno dei numeri seguenti. Austria 01 795 676 42 Belgio 02-717-2451 Danimarca 45 35-25-87 51 Finlandia 922948016 Francia 01-64-53-9151 Germania 0211-657-911-51 Italia 02 4827-1151 Norvegia 022577729 Paesi Bassi 02 0504 0671 Portogallo +351 21 415 4123 Spagna 91 745 6221 Svezia 8-751-4058 Svizzera 1-212-0007 Regno Unito 20-7744-0330 Europa dell'est e altri Paesi +31 0 20 05040671

$OCKINGÖ3TATIONÖ0ORTATILEÖ4ARGUSÖCONÖ6IDEO

Registrazione del prodotto Dovrete fornire il vostro nome e cognome, l'indirizzo e-mail, il numero di telefono, e le informazioni dell'azienda (se applicabili). Garanzia Targus garantisce per la durata di due anni che questo prodotto è privo di difetti di materiale e di manodopera. Se l'accessorioTargus dovesse rivelarsi difettoso durante questo periodo, verràriparato o sostituito. Questa garanzia non copre i danniaccidentali, la normale usura e perdita consequenziale o accidentale. In nessuna circostanza Targus sarà responsabile per perdita di dati o danni a computer e/o programmi, datimemorizzati o qualsiasi altro danno consequenziale oaccidentale, anche nel caso Targus sia stata informata di questapossibilità. Questa garanzia non influisce sui diritti statutaridell'utente. Conformità alla normativa Questo apparato è conforme alla Parte 15 delle Norme FCC(Federal Communications Commission). La sua operatività èsoggetta alle due condizioni sottostanti: (1) Questo apparato puònon creare interferenze, e (2) Questo apparato deve accettareeventuali interferenze ricevute, comprese quelle interferenze chepossono causare operazioni non desiderate. Dichiarazione della FCC Testato per la conformità Questo apparato è stato testato e si è riscontrato essereconforme ai limiti stabiliti per gli apparati di Classe B digitale, ai sensi della Parte 15 del regolamento della FCC. Questi limiti sono stabiliti per fornire una protezione ragionevole dalle interferenzein installazioni residenziali. Questo apparecchio genera, utilizza, e può emettere energia da radiofrequenze, e qualora non venisse installato ed utilizzato secondo le istruzioni, può creare interferenze alle comunicazioni radio. Comunque, non vi sono Targus vi raccomanda di registrare il vostro prodotto subito dopo averlo acquistato. Per registrarlo, visitate: http://www.targus.com/registration.asp

$OCKINGÖ3TATIONÖ0ORTATILEÖ4ARGUSÖCONÖ6IDEO

garanzie che non avvengano interferenze in particolari installazioni. Qualora questo apparecchio dovesse creare interferenze per la ricezione di radio o televisioni, che possono essere determinate dall'accensione e dallo spegnimento dell'apparato, al cliente viene consigliato di provare a correggere l'interferenza tramite l'utilizzo di una o piu' di una delle seguenti soluzioni:

• Riorientare o riposizionare l'antenna ricevente

• Aumentare la distanza tra l'apparecchio ed il ricevitore

• Collegare l'apparato in una presa di un circuito diverso da quello al quale è collegato il ricevitore
