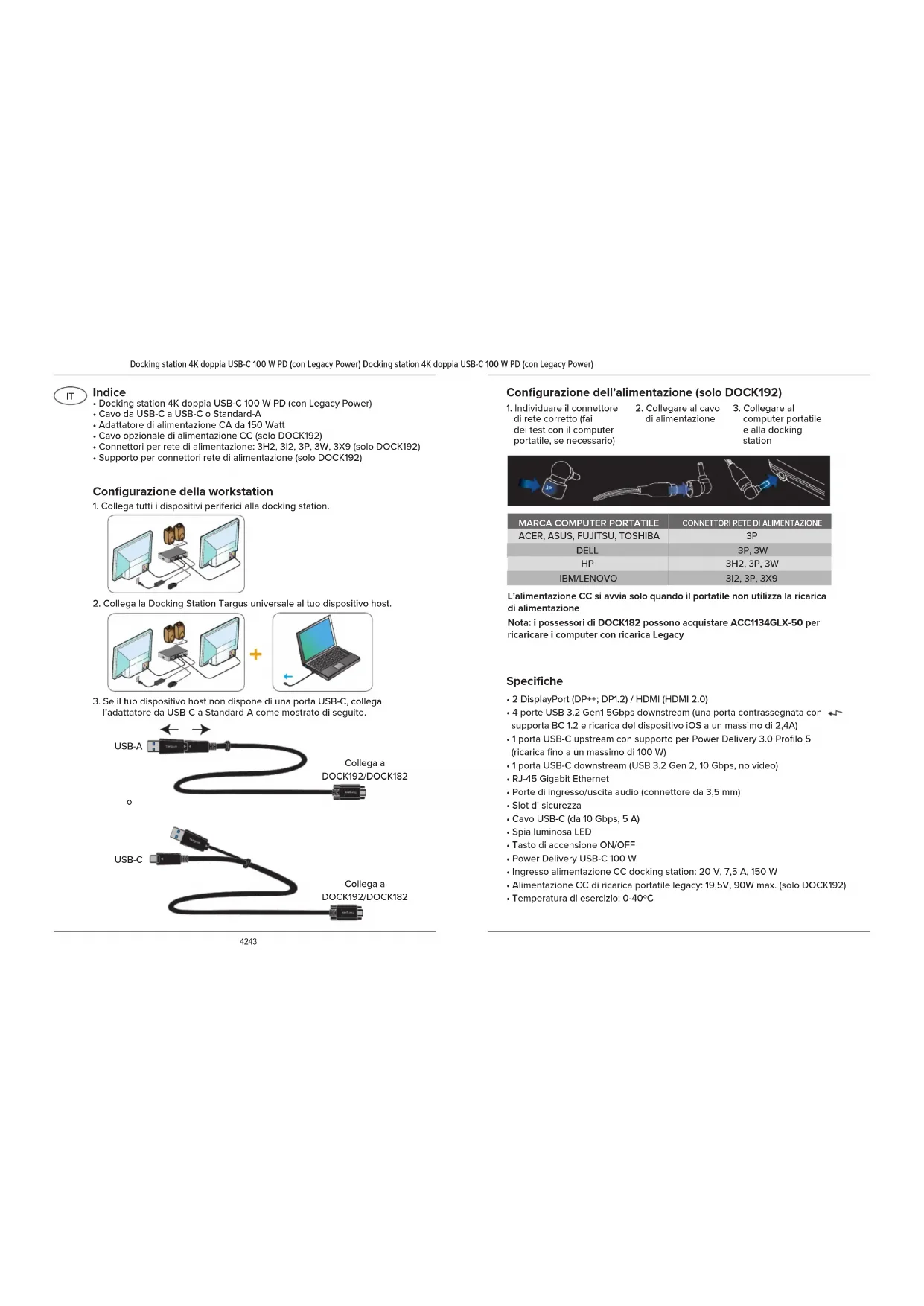

MANUALE UTENTE DOCK190EUZ TARGUS

1. Collega tutti i dispositivi periferici alla docking station.

2. Collega la Docking Station Targus universale al tuo dispositivo host.

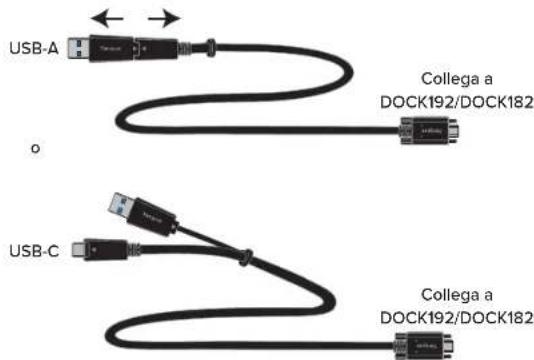

3. Se il tuo dispositivo host non dispone di una porta USB-C, collega

l’adattatore da USB-C a Standard-A come mostrato di seguito. Configurazione dell’alimentazione (solo DOCK192) L’alimentazione CC si avvia solo quando il portatile non utilizza la ricarica di alimentazione Nota: i possessori di DOCK182 possono acquistare ACC1134GLX-50 per ricaricare i computer con ricarica Legacy Indice

• Adattatore di alimentazione CA da 150 Watt

• Cavo opzionale di alimentazione CC (solo DOCK192)

• Connettori per rete di alimentazione: 3H2, 3I2, 3P, 3W, 3X9 (solo DOCK192)

• Supporto per connettori rete di alimentazione (solo DOCK192) USB-A Collega a DOCK192/DOCK182 Collega a DOCK192/DOCK182

1. Individuare il connettore

di rete corretto (fai dei test con il computer portatile, se necessario)

CONNETTORI RETE DI ALIMENTAZIONE

• 4 porte USB 3.2 Gen1 5Gbps downstream (una porta contrassegnata con supporta BC 1.2 e ricarica del dispositivo iOS a un massimo di 2,4A)

• 1 porta USB-C upstream con supporto per Power Delivery 3.0 Profilo 5 (ricarica fino a un massimo di 100W)

• Porte di ingresso/uscita audio (connettore da 3,5 mm)

• Cavo USB-C (da 10 Gbps, 5 A)

• Tasto di accensione ON/OFF

• Power Delivery USB-C 100 W

• Ingresso alimentazione CC docking station: 20 V, 7,5 A, 150 W

• Alimentazione CC di ricarica portatile legacy: 19,5V, 90W max. (solo DOCK192)

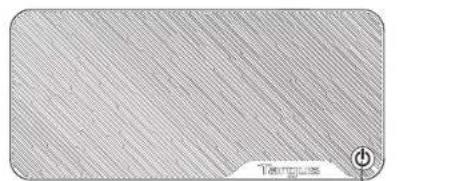

• Temperatura di esercizio: 0-40ºC44 45 Diagramma della docking station Pulsante accensione Porta USB-C (10 Gbps) Connettore audio per cue Slot per lucchetto Gigabit Ethernet DP++ DP++

USB 3.0 USB 3.0 HDMI HDMI

Porta da USB a laptop Alimentazione CC Alimentazione CC in uscita Porta USB 3.2 Gen 1 (supporta la ricarica) Requisiti di sistema Hardware

• Porta USB 3.2 Gen1 Sistema operativo (uno dei seguenti)

• Microsoft Windows® 10 (32/64-bit)

• macOS v. 10.14 o versione successiva

• Android 5.0 o versione successiva

• Ubuntu 14.04.x LTS e 16.04 LTS su piattaforma x86 Visitare www.targus.com per un elenco dei sistemi operativi compatibili più recenti Configurazione Windows Per garantire le migliori prestazioni di Windows, assicurati di aggiornare i driver e il firmware del PC. Questi aggiornamenti sono spesso disponibili presso il reparto IT o il produttore del PC se disponi dei diritti di amministratore per scaricare e installare i driver per il PC. DisplayLink Manager Targus Docking Station universale. Se non è già installato, è possibile scaricarlo da un server Windows Update o dal sito Web www.targus.com. È ragurato dall’icona nella barra delle applicazioni di Windows e consente di collegare facilmente monitor aggiuntivi al portatile o al desktop tramite la Docking Station Targus. Utilizzando la finestra Risoluzione dello schermo dal Pannello di controllo di Windows, è possibile configurare i monitor connessi anché duplichino lo schermo principale o estendano il desktop di Windows consentendo la visibilità di più applicazioni contemporaneamente. I dispositivi DisplayLink USB Graphics possono anche essere configurati per diventare display principale. Il Display Link Manager consente di eseguire la configurazione completa di tutti i monitor USB aggiuntivi, inclusi:

• Supporto per monitor USB aggiuntivi in Windows 10 e seguenti

• Risoluzione fino a 4096 x 2160 per DisplayPort o HDMI

• Orientamento dello schermo e modifica della posizione

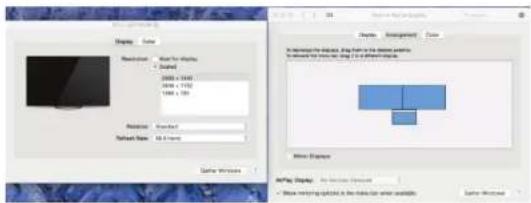

• Disposizione dei monitor Il software Display Link fornisce anche i driver per Audio e Ethernet integrati. Questi ultimi possono essere selezionati anche nel Pannello di controllo di Windows. Docking station 4K doppia USB-C 100 W PD (con Legacy Power) Docking station 4K doppia USB-C 100 W PD (con Legacy Power)46 47 Configurazione macOS Dopo l’installazione del software DisplayLink per macOS, disponibile su www.targus. com, gli utenti MacBook possono utilizzare le Preferenze di sistema per gli schermi per regolare i monitor esterni. macOS consente la configurazione di tutti gli schermi. Configurazione Android Installa l’applicazione DisplayLink Desktop per Android 5.0 e versioni successive dal Play Store Google. Potrebbe essere inoltre necessario abilitare la modalità USB Debugging/Host sul proprio dispositivo Android. Docking station 4K doppia USB-C 100 W PD (con Legacy Power) Docking station 4K doppia USB-C 100 W PD (con Legacy Power)48 49 Instellen werkstation
