HASZNÁLATI ÚTMUTATÓ DOCK190EUZ TARGUS

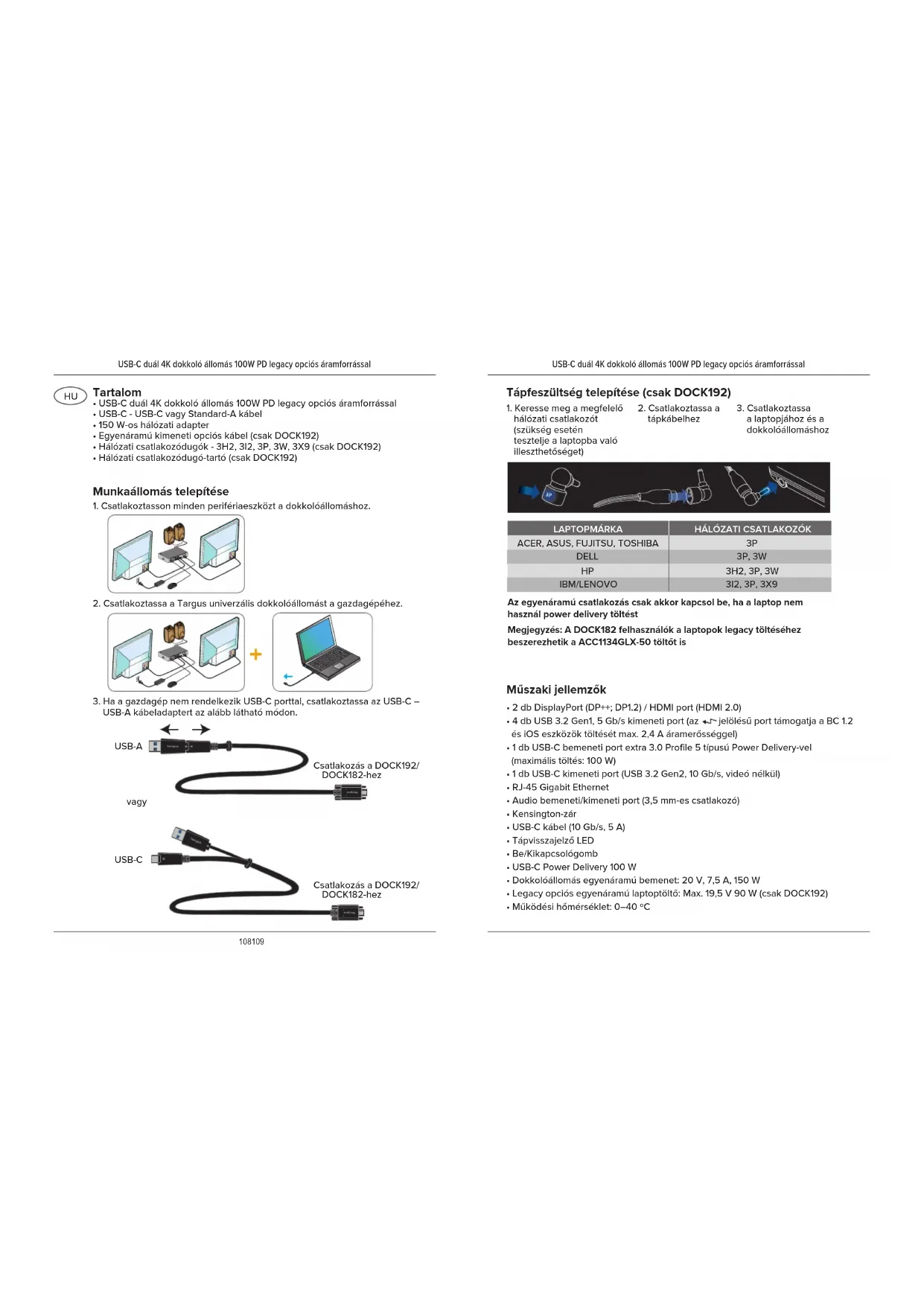

1. Csatlakoztasson minden perifériaeszközt a dokkolóállomáshoz.

2. Csatlakoztassa a Targus univerzális dokkolóállomást a gazdagépéhez.

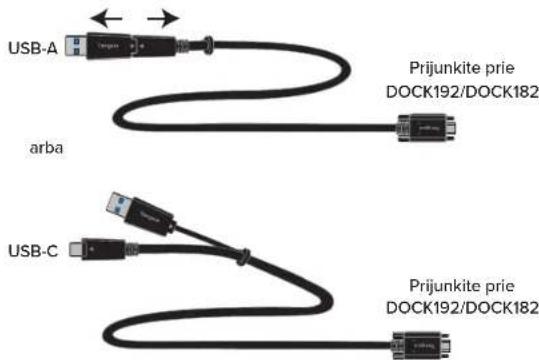

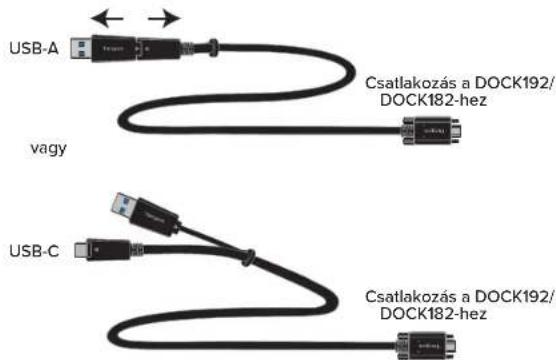

3. Ha a gazdagép nem rendelkezik USB-C porttal, csatlakoztassa az USB-C –

USB-A kábeladaptert az alább látható módon. Tápfeszültség telepítése (csak DOCK192) Az egyenáramú csatlakozás csak akkor kapcsol be, ha a laptop nem használ power delivery töltést Megjegyzés: A DOCK182 felhasználók a laptopok legacy töltéséhez beszerezhetik a ACC1134GLX-50 töltőt is Tartalom

• USB-C duál 4K dokkoló állomás 100W PD legacy opciós áramforrással

• USB-C - USB-C vagy Standard-A kábel

• 150 W-os hálózati adapter

• Egyenáramú kimeneti opciós kábel (csak DOCK192)

• Hálózati csatlakozódugók - 3H2, 3I2, 3P, 3W, 3X9 (csak DOCK192)

• Hálózati csatlakozódugó-tartó (csak DOCK192) USB-A Csatlakozás a DOCK192/ DOCK182-hez Csatlakozás a DOCK192/ DOCK182-hez

1. Keresse meg a megfelelő

hálózati csatlakozót (szükség esetén tesztelje a laptopba való illeszthetőséget)

a laptopjához és a dokkolóállomáshoz USB-C vagy LAPTOPMÁRKA

USB-C duál 4K dokkoló állomás 100W PD legacy opciós áramforrással USB-C duál 4K dokkoló állomás 100W PD legacy opciós áramforrással Műszaki jellemzők

• 2 db DisplayPort (DP++; DP1.2) / HDMI port (HDMI 2.0)

• 4 db USB 3.2 Gen1, 5 Gb/s kimeneti port (az jelölésű port támogatja a BC 1.2 és iOS eszközök töltését max. 2,4 A áramerősséggel)

• 1 db USB-C bemeneti port extra 3.0 Profile 5 típusú Power Delivery-vel (maximális töltés: 100 W)

• 1 db USB-C kimeneti port (USB 3.2 Gen2, 10 Gb/s, videó nélkül)

• RJ-45 Gigabit Ethernet

• Audio bemeneti/kimeneti port (3,5 mm-es csatlakozó)

• Dokkolóállomás egyenáramú bemenet: 20 V, 7,5 A, 150 W

• Legacy opciós egyenáramú laptoptöltő: Max. 19,5 V 90 W (csak DOCK192)

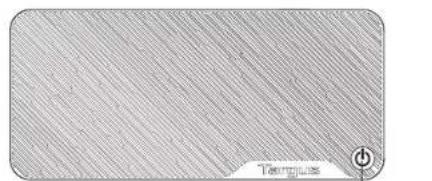

• Működési hőmérséklet: 0–40 ºC110 111 Dokkolóállomás működési ábrája Bekapcsológomb USB-C port (10 Gb/s) Audió headset csatlakozó Kensington-zár Gigabit Ethernet DP++ DP++

USB 3.0 USB 3.0 HDMI HDMI

USB–laptop port Egyenáramú bemenet Egyenáramú kimenet USB 3.2 Gen1 port (töltés támogatása) Rendszerkövetelmények Hardver

• 1. generációs USB 3.2 port Operációs rendszer (az alábbiak bármelyike)

• Microsoft Windows® 10 (32/64 bites)

• macOS 10.14 vagy újabb verzió

• Android 5.0 vagy újabb verzió

• Ubuntu 14.04.x LTS és 16.04 LTS x86 platformon Látogassa meg a www.targus.com webhelyet a legújabb kompatibilis operációs rendszerek listájáért Telepítés Windows rendszeren A legjobb Windows-teljesítmény érdekében mindenképpen frissítse a PC illesztőprogramját és a firmware-t. Ezek a frissítések a legtöbbször elérhetők cége IT-részlegén vagy a számítógépe gyártóján keresztül, ha a számítógépén rendelkezik rendszergazdai jogosultsággal az illesztőprogramok letöltésére és telepítésére. Targus univerzális dokkolóállomás DisplayLink-kezelő. Ha még nincs telepítve, letölthető a Windows Update szerverről vagy a www.targus.com oldalról. A Windows Feladattálcán található ikon segítségével egyszerűen csatlakoztathat további monitorokat a laptopjához vagy asztalához a Targus dokkolóállomáson keresztül. A Windows Vezérlőpult Képernyőfelbontás ablakának használatával a csatlakoztatott monitorok úgy konfigurálhatók, hogy tükrözzék a fő képernyőt, vagy a Windows Asztalt kibővítve lehetővé tegyék több alkalmazás egyidejű láthatóságát. A DisplayLink USB grafikus eszközök is konfigurálhatók fő kijelzőként. A Display Link Manager lehetővé teszi minden további USB-kijelző teljes konfigurációját, beleértve az alábbiakat:

• További USB-kijelzők támogatása Windows 10 és újabb rendszereken

• Akár 4096 x 2160 felbontás (DisplayPort vagy HDMI)

• Kijelző tájolása és hely módosítása

• Kijelzők elrendezése A Display Link szoftver tartalmazza a beépített hang- és Ethernet-kártyák használatához szükséges illesztőprogramokat is. Ezeket szintén a Windows Vezérlőpultban választhatja ki. USB-C duál 4K dokkoló állomás 100W PD legacy opciós áramforrással USB-C duál 4K dokkoló állomás 100W PD legacy opciós áramforrással112 113 Telepítés macOS rendszeren A www.targus.com weboldalon elérhető macOS DisplayLink szoftver telepítésekor a MacBook felhasználók a Kijelzők Rendszerbeállításai opció segítségével állíthatják be a külső monitorokat. A macOS lehetővé teszi az összes további USB-s kijelző konfigurálását. Android telepítése Telepítse a DisplayLink asztali alkalmazást Android 5.0-ra vagy újabb verzióra a Google Play Store áruházból. Előfordulhat, hogy Android-eszközén engedélyeznie kell az USB hibakeresési/gazdagép módot is. USB-C duál 4K dokkoló állomás 100W PD legacy opciós áramforrással Darbo stoties sąranka
