MANUAL DE UTILIZADOR DOCK190EUZ TARGUS

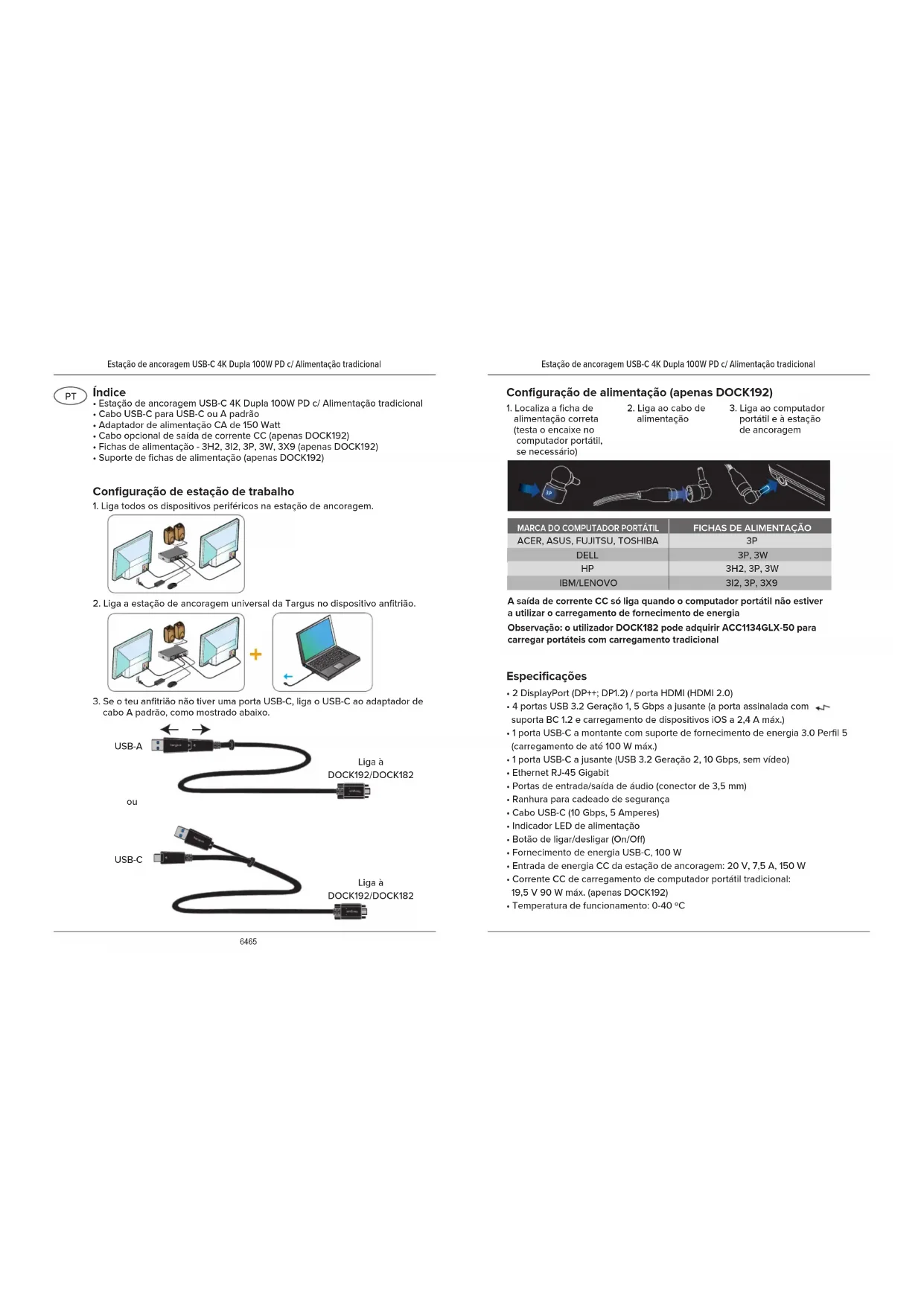

1. Liga todos os dispositivos periféricos na estação de ancoragem.

2. Liga a estação de ancoragem universal da Targus no dispositivo anfitrião.

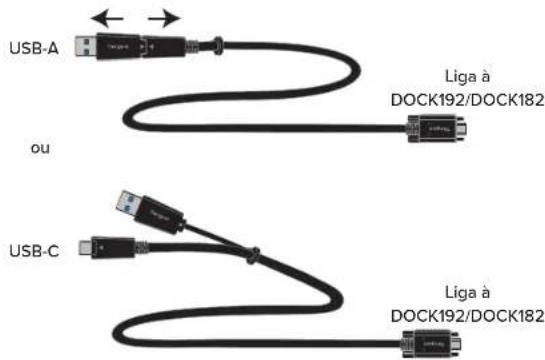

3. Se o teu anfitrião não tiver uma porta USB-C, liga o USB-C ao adaptador de

cabo A padrão, como mostrado abaixo. Configuração de alimentação (apenas DOCK192) A saída de corrente CC só liga quando o computador portátil não estiver a utilizar o carregamento de fornecimento de energia Observação: o utilizador DOCK182 pode adquirir ACC1134GLX-50 para carregar portáteis com carregamento tradicional Índice

• Estação de ancoragem USB-C 4K Dupla 100W PD c/ Alimentação tradicional

• Cabo USB-C para USB-C ou A padrão

• Adaptador de alimentação CA de 150 Watt

• Cabo opcional de saída de corrente CC (apenas DOCK192)

• Fichas de alimentação - 3H2, 3I2, 3P, 3W, 3X9 (apenas DOCK192)

alimentação correta (testa o encaixe no computador portátil, se necessário)

3. Liga ao computador

portátil e à estação de ancoragem USB-C

FICHAS DE ALIMENTAÇÃO

Estação de ancoragem USB-C 4K Dupla 100W PD c/ Alimentação tradicional Estação de ancoragem USB-C 4K Dupla 100W PD c/ Alimentação tradicional Especificações

• 2 DisplayPort (DP++; DP1.2) / porta HDMI (HDMI 2.0)

• 4 portas USB 3.2 Geração 1, 5 Gbps a jusante (a porta assinalada com suporta BC 1.2 e carregamento de dispositivos iOS a 2,4 A máx.)

• 1 porta USB-C a montante com suporte de fornecimento de energia 3.0 Perfil 5 (carregamento de até 100 W máx.)

• 1 porta USB-C a jusante (USB 3.2 Geração 2, 10 Gbps, sem vídeo)

• Indicador LED de alimentação

• Botão de ligar/desligar (On/O)

• Fornecimento de energia USB-C, 100 W

• Entrada de energia CC da estação de ancoragem: 20 V, 7,5 A, 150 W

• Corrente CC de carregamento de computador portátil tradicional: 19,5 V 90 W máx. (apenas DOCK192)

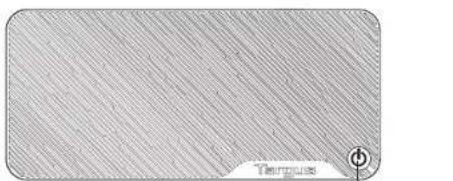

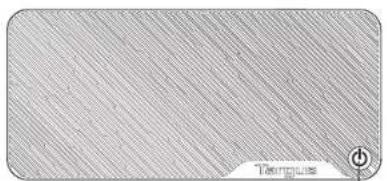

• Temperatura de funcionamento: 0-40 ºC66 67 Diagrama da estação de ancoragem Botão para ligar/desligar Porta USB-C (10 Gbps) Conector de auscultadores de áudio Ranhura para cadeado Ethernet Gigabit DP++ DP++

USB 3.0 USB 3.0 HDMI HDMI

Porta USB para portátil Entrada de corrente CC Saída de corrente CC Porta USB 3.2 Geração 1 (suporta carregamento) Requisitos do sistema Hardware

• Porta USB 3.2 Geração 1 Sistema operativo (qualquer um dos seguintes)

• Ubuntu 14.04.x LTS e 16.04 LTS em plataforma x86 Visite www.targus.com para obter uma lista dos sistemas operativos compatíveis mais recentes Configuração do Windows Para garantir o melhor desempenho do Windows, certifica-te de que atualizas o controlador e o firmware do PC. Estas atualizações estão frequentemente disponíveis no departamento de TI ou do fabricante do PC, caso tenhas direitos de administrador para transferires e instalares controladores para o teu PC. Gestor DisplayLink da estação de ancoragem universal da Targus. Se ainda não estiver instalado, pode ser transferido a partir de um servidor do Windows Update ou de www.targus.com. É representado pelo ícone no Tabuleiro de Tarefas do Windows e permite-te ligares facilmente monitores adicionais ao teu computador portátil ou de secretária através da estação de ancoragem Targus. Utilizando a janela de resolução de ecrã do painel de controlo do Windows, os monitores ligados podem ser configurados para espelhar o ecrã principal ou estender o ambiente de trabalho do Windows, permitindo a visibilidade de mais aplicações ao mesmo tempo. Os dispositivos gráficos USB DisplayLink também podem ser configurados como o monitor principal. O Display Link Manager permite a configuração integral de todos os monitores USB adicionais, incluindo:

• suporte para a adição de monitores USB adicionais no Windows 10 e posterior

• resolução até 4096 x 2160 para DisplayPort ou HDMI

• orientação do monitor e modificação de locais

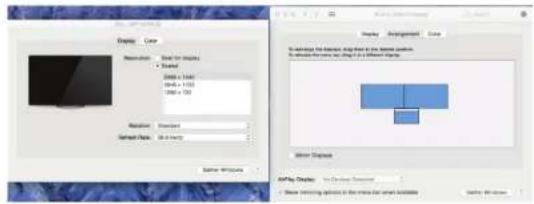

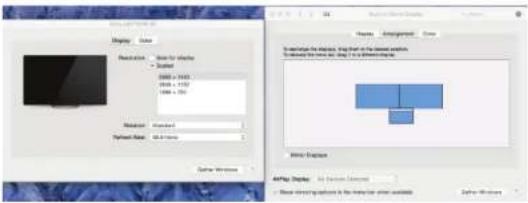

• disposição dos ecrãs O software Display Link também fornece controladores para som e Ethernet. Podem também ser selecionados no Painel de Controlo do Windows. Estação de ancoragem USB-C 4K Dupla 100W PD c/ Alimentação tradicional Estação de ancoragem USB-C 4K Dupla 100W PD c/ Alimentação tradicional68 69 Configuração do macOS Após a instalação do software DisplayLink para macOS, disponível em www.targus. com, os utilizadores de MacBook podem utilizar as preferências do sistema para ecrãs para ajustar os monitores externos. O macOS permite a configuração de todos os monitores USB adicionais. Configuração de Android Instala a aplicação DisplayLink Desktop para Android 5.0 e posterior a partir da Google Play Store. Também poderás precisar de ativar o modo de depuração/ anfitrião USB no teu dispositivo Android. Estação de ancoragem USB-C 4K Dupla 100W PD c/ Alimentação tradicional Estação de ancoragem USB-C 4K Dupla 100W PD c/ Alimentação tradicional70 71 Настройка рабочей станции
