РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DOCK190EUZ TARGUS

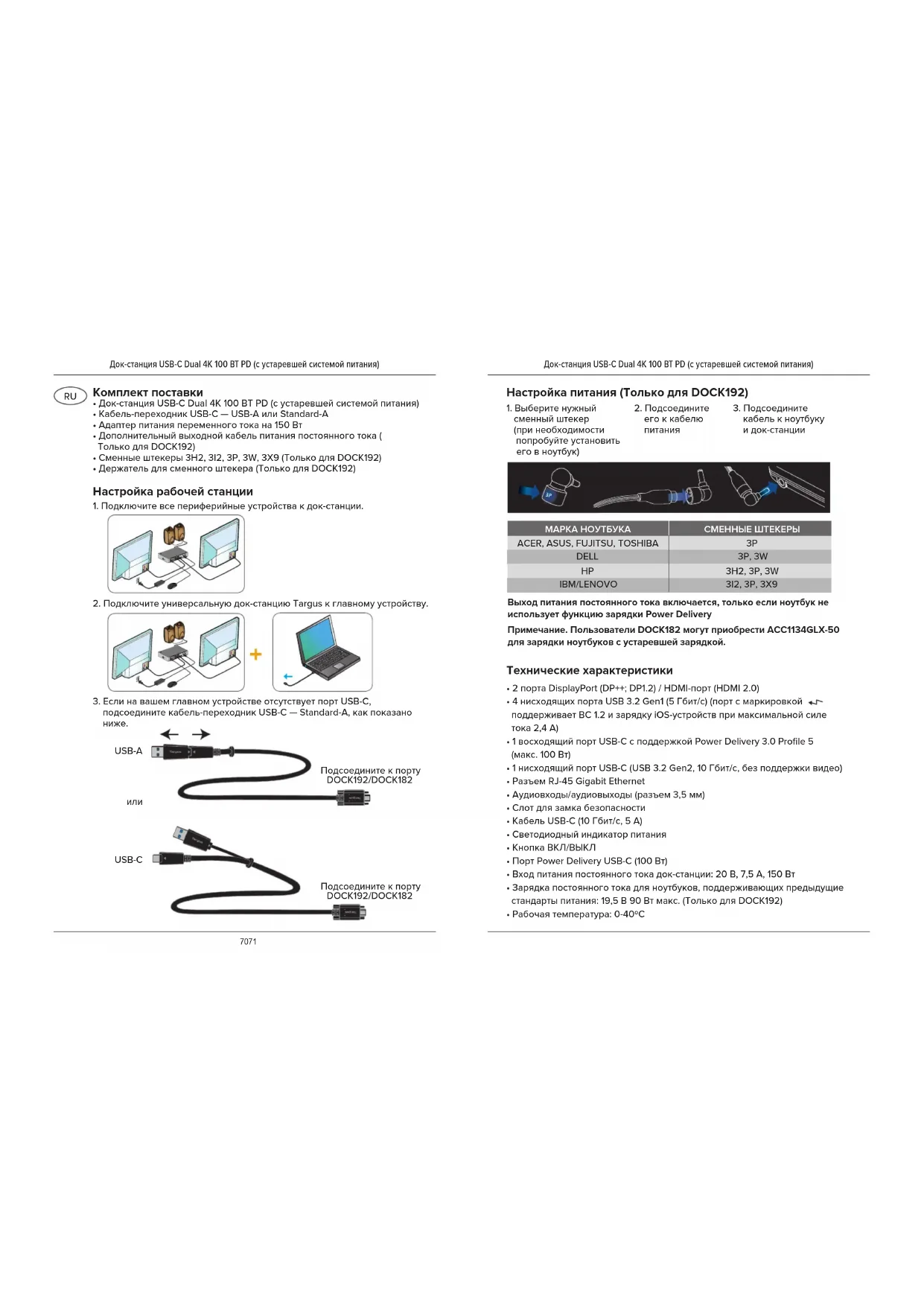

1. Подключите все периферийные устройства к док-станции.

2. Подключите универсальную док-станцию Targus к главному устройству.

3. Если на вашем главном устройстве отсутствует порт USB-C,

подсоедините кабель-переходник USB-C — Standard-A, как показано

Настройка питания (Только для DOCK192) Выход питания постоянного тока включается, только если ноутбук не использует функцию зарядки Power Delivery Примечание. Пользователи DOCK182 могут приобрести ACC1134GLX-50 для зарядки ноутбуков с устаревшей зарядкой. Комплект поставки

• Док-станция USB-C Dual 4K 100ВТ PD (с устаревшей системой питания)

• Кабель-переходник USB-C — USB-A или Standard-A

• Адаптер питания переменного тока на 150 Вт

• Дополнительный выходной кабель питания постоянного тока ( Только для DOCK192)

• Сменные штекеры 3H2, 3I2, 3P, 3W, 3X9 (Только для DOCK192)

• Держатель для сменного штекера (Только для DOCK192) USB-A Подсоедините к порту DOCK192/DOCK182 Подсоедините к порту DOCK192/DOCK182

сменный штекер (при необходимости попробуйте установить его в ноутбук)

кабель к ноутбуку и док-станции USB-C

IBM/LENOVO СМЕННЫЕ ШТЕКЕРЫ

Док-станция USB-C Dual 4K 100ВТ PD (с устаревшей системой питания) Док-станция USB-C Dual 4K 100ВТ PD (с устаревшей системой питания) Технические характеристики

• 2 порта DisplayPort (DP++; DP1.2) / HDMI-порт (HDMI 2.0)

• 4 нисходящих порта USB 3.2 Gen1 (5 Гбит/с) (порт с маркировкой поддерживает BC 1.2 и зарядку iOS-устройств при максимальной силе тока 2,4 А)

• 1 восходящий порт USB-C с поддержкой Power Delivery 3.0 Profile 5 (макс. 100 Вт)

• 1 нисходящий порт USB-C (USB 3.2 Gen2, 10 Гбит/с, без поддержки видео)

• Разъем RJ-45 Gigabit Ethernet

• Аудиовходы/аудиовыходы (разъем 3,5 мм)

• Слот для замка безопасности

• Кабель USB-C (10 Гбит/с, 5 А)

• Светодиодный индикатор питания

• Вход питания постоянного тока док-станции: 20 В, 7,5 А, 150 Вт

• Зарядка постоянного тока для ноутбуков, поддерживающих предыдущие стандарты питания: 19,5 В 90 Вт макс. (Только для DOCK192)

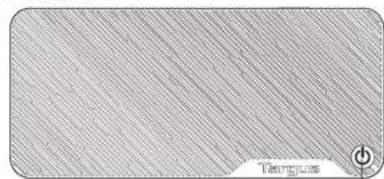

• Рабочая температура: 0-40ºC72 73 Схема док-станции Кнопка питания Порт USB-C (10 Гбит/с) Разъем аудиогарнитуры Разъем аудиогарнитуры Gigabit Ethernet DP++ DP++ Порт USB 3.0 Порт USB 3.0 HDMI HDMI Порт USB для подключения к

Вход питания постоянного тока Выход питания постоянного тока Порт USB 3.2 Gen 1 (поддерживает зарядку) Системные требования Оборудование

• Порт USB 3.2 Gen1 Операционная система (любая из перечисленных)

• Microsoft Windows® 10 (32/64-разрядная)

• macOS вер. 10.14 или более поздняя

• Android 5.0 или более поздней версии

• Хромбуки (Chromebooks)

• Ubuntu 14.04.x LTS и 16.04 LTS на платформе x86 Перечень новейших версий совместимых операционных систем можно найти на сайте www.targus.com Настройка в Windows Чтобы обеспечить максимальную производительность Windows, не забудьте обновить драйвер и прошивку вашего ПК. Эти обновления можно получить в ИТ-отделе или у производителя ПК, если у вас есть права администратора для загрузки и установки драйверов для вашего ПК. Мастер подключения мониторов DisplayLink Manager для универсальной док-станции Targus. Если он еще не установлен, мастер подключения можно загрузить с сервера обновлений Windows Update или на веб-сайте www.targus. com. Он представлен значком в области задач Windows и позволяет быстро подключить дополнительные мониторы к вашему ноутбуку или настольному ПК с помощью док-станции Targus. В окне «Разрешение экрана» панели управления Windows подключенные мониторы можно настроить либо на зеркальное отображение главного экрана, либо на расширение рабочего стола Windows, что позволит просматривать больше приложений одновременно. Графические устройства DisplayLink с поддержкой USB также можно настроить для выполнения функций главного монитора. В программе Display Link Manager можно полностью настроить дисплеи всех дополнительных USB-устройств, а также воспользоваться следующими возможностями:

• Поддержка дополнительных дисплеев USB-устройств в Windows 10 и более новых версий

• Разрешение до 4096 x 2160 для DisplayPort или HDMI

• Расположение дисплея и изменение положения

• Компоновка дисплеев В программе Display Link также предоставляются встроенные драйверы для Sound и Ethernet. Их также можно выбрать на панели управления Windows. Док-станция USB-C Dual 4K 100ВТ PD (с устаревшей системой питания) Док-станция USB-C Dual 4K 100ВТ PD (с устаревшей системой питания)74 75 Настройки macOS После установки ПО DisplayLink для macOS с веб-сайта www.targus.com пользователи Macbook могут настроить внешние мониторы, перейдя в раздел «Мониторы» в «Системных настройках». Система macOS позволяет настраивать все дополнительные мониторы с поддержкой USB. Настройки Android Установите приложение DisplayLink Desktop для Android 5.0 и более поздних версий из магазина Google Play Store. Возможно, вам потребуется включить режим хоста/отладки USB на вашем устройстве Android. Док-станция USB-C Dual 4K 100ВТ PD (с устаревшей системой питания) Док-станция USB-C Dual 4K 100ВТ PD (с устаревшей системой питания)76 77 Installation av arbetsstation
