DOCK411EUZ - Док-станция TARGUS - Бесплатное руководство пользователя

Тип продукта	USB-C дорожная док-станция
Номер модели	DOCK411EUZ
Бренд	Targus
Цвет	Черный (типичный)
Вес	около 100 г (оценка)
Размеры	около 10 x 5 x 2 см (оценка)
Питание	Питание от шины через USB-C
Видеовыход 1	HDMI (макс. 4096 x 2160 @ 30 Гц)
Видеовыход 2	VGA (макс. 1920 x 1080)
Порты USB	1x USB 3.1 Gen 1 Typ-A (Downstream)
Сеть	Gigabit Ethernet (RJ45)
Порт хоста	USB-C (фиксированный кабель)
Режим DisplayPort Alt	Поддерживается (требование)
Совместимые операционные системы	Windows 10 (32/64 бит), macOS X v10.11 или выше
Максимальное разрешение (HDMI)	4096 x 2160 @ 30p
Максимальное разрешение (VGA)	1920 x 1080
Сертификации	CE, EMC 2014/30/EU, RoHS 2011/65/EU
Гарантия	Гарантия производителя (обычно 2 года)
Комплект поставки	Док-станция, краткое руководство
Очистка	Протирать сухой безворсовой тканью; не использовать жидкости
Ремонт	Нет деталей, обслуживаемых пользователем; при неисправности обратитесь к производителю

Часто задаваемые вопросы - DOCK411EUZ TARGUS

Как подключить док-станцию Targus DOCK411EUZ?

Подключите фиксированный кабель USB-C к ноутбуку, поддерживающему режим DisplayPort Alternate. Затем подключите периферийные устройства (монитор, мышь, клавиатуру, сеть) к соответствующим портам.

Какие разрешения поддерживаются док-станцией?

Через HDMI поддерживается максимум 4096 x 2160 @ 30 Гц, а через VGA — максимум 1920 x 1080. Поддерживается только режим с одним внешним экраном.

Совместима ли DOCK411EUZ с моим MacBook?

Да, если ваш MacBook имеет порт USB-C с режимом DisplayPort Alt и установлена macOS X v10.11 или выше.

Требуется ли для док-станции внешнее питание?

Нет, док-станция питается от шины - она получает питание непосредственно через кабель USB-C от ноутбука.

Могу ли я подключить два монитора одновременно?

Нет, DOCK411EUZ поддерживает только режим одного экрана. Вы можете использовать либо HDMI, либо VGA, но не оба одновременно.

Какие стандарты USB поддерживаются?

Порт для периферии — USB 3.1 Gen 1 (5 Гбит/с). Порт для подключения к хосту — USB-C, также 3.1 Gen 1.

Работает ли док-станция с Linux?

В руководстве пользователя указаны только Windows 10 и macOS. Официальной поддержки Linux нет, но базовые функции могут работать с актуальными ядрами.

Как настроить параметры экрана в Windows?

Откройте Панель управления > Экран > Разрешение экрана. Там можно настроить разрешение, ориентацию и расширенные рабочие столы.

Как настроить параметры экрана в macOS?

Перейдите в Системные настройки > Мониторы. Здесь можно настроить разрешение, ориентацию и расположение экранов.

Что делать, если док-станция не определяется?

Убедитесь, что ваш ноутбук поддерживает USB-C с режимом DisplayPort Alt. Обновите BIOS/прошивку и драйверы графики. Попробуйте другой порт USB-C.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DOCK411EUZ TARGUS

Док-станция Targus USB-C TRAVEL с поддержкой режима DP ALT-MODE

Док-станция Targus USB-C TRAVEL с поддержкой режима DP ALT-MODE

Содержимое

- Портативная док-станция USB-C Travel с поддержкой режима DP ALT-MODE

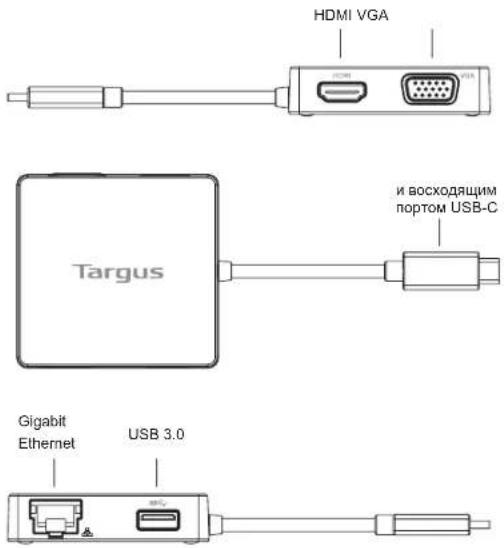

Схема док-станции

Технические характеристики

• В режиме одного дисплея поддерживается один из перечисленных ниже дисплеев:
1. HDMI (4096 x 2160 р30 макс.) или ; 2. VGA (1980 x 1080)
• Кабель восходящего порта USB-C
• 1 нисходящий порт USB 3.1 Gen 1
• Gigabit Ethernet

Системные требования

Аппаратное обеспечение

- Ноутбук с портом USB-C и поддержкой альтернативного режима DisplayPort

Операционная система (любая из перечисленных ниже)

• Microsoft Windows® 10 (32/64-разрядная)
  • Mac OS® X v10.11 или новее

Настройка Windows

Для обеспечения оптимального функционирования Windows, пожалуйста, обновите драйвер адаптера дисплея, прошивку BIOS вашего главного ПК. При помощи расположенного на панели управления Windows окна настройки разрешения экрана работу подключенных мониторов можно настроить таким образом, чтобы они зеркально отображали экран главного компьютера или являлись продолжением рабочего стола Windows, позволяя вам одновременно видеть больше приложений.

В окне настройки разрешения экрана можно полностью настроить все мониторы, используя следующие возможности:

• Расположение дисплея и изменение положения
  • Компоновка дисплеев
• Разрешение до

В режиме одного дисплея:

• HDMI: 4096 x 2160 p30
• VGA: 1920 x 1080

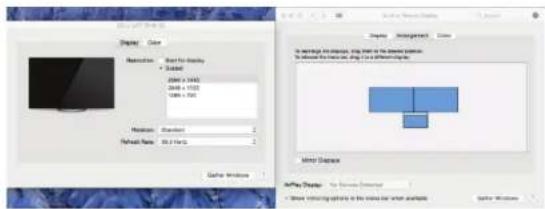

Настройка OS-X

Пользователи MacBook могут настроить мониторы внешних устройств, используя предпочтительные системные настройки для дисплеев. В OS-X можно настроить все дисплеи, используя следующие возможности:

В режиме одного дисплея:

• Разрешение до
• HDMI: 4096 x 2160 p30
• VGA: 1920 x 1080
• Расположение дисплея и изменение положения
• Компоновка дисплеев

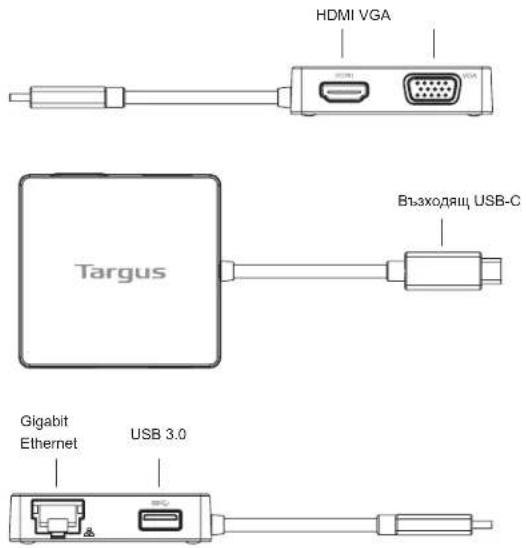

Схема на базовата станция
