Tuotetyyppi	USB-C-matkatelakka
Mallinumero	DOCK411EUZ
Brändi	Targus
Väri	Musta (tyypillinen)
Paino	n. 100 g (arvio)
Mitat	n. 10 x 5 x 2 cm (arvio)
Virransyöttö	Väylävirralla USB-C:n kautta
Videolähtö 1	HDMI (enintään 4096 x 2160 @ 30 Hz)
Videolähtö 2	VGA (enintään 1920 x 1080)
USB-liitännät	1x USB 3.1 Gen 1 Tyyp-A (alavirta)
Verkko	Gigabit Ethernet (RJ45)
Isäntäliitäntä	USB-C (kiinteä kaapeli)
DisplayPort Alt Mode	Tuettu (edellytys)
Yhteensopivat käyttöjärjestelmät	Windows 10 (32/64-bittinen), macOS X v10.11 tai uudempi
Maksimiresoluutio (HDMI)	4096 x 2160 @ 30p
Maksimiresoluutio (VGA)	1920 x 1080
Sertifioinnit	CE, EMC 2014/30/EU, RoHS 2011/65/EU
Takuu	Valmistajan takuu (tyypillisesti 2 vuotta)
Toimituksen sisältö	Telakka, pikaopas
Puhdistus	Pyyhi kuivalla, nukkaamattomalla liinalla; älä käytä nesteitä
Korjaus	Ei käyttäjän huollettavia osia; ota yhteyttä valmistajaan vian sattuessa

Usein kysytyt kysymykset - DOCK411EUZ TARGUS

Miten liitän Targus DOCK411EUZ -telakan?

Yhdistä kiinteä USB-C-kaapeli kannettavaan tietokoneeseen, joka tukee DisplayPort Alternate Mode -tilaa. Liitä sitten oheislaitteet (näyttö, hiiri, näppäimistö, verkko) vastaaviin liitäntöihin.

Mitä resoluutioita telakka tukee?

HDMI-liitännän kautta tuetaan enintään 4096 x 2160 @ 30 Hz ja VGA-liitännän kautta enintään 1920 x 1080. Vain yhden ulkoisen näytön tila on tuettu.

Onko DOCK411EUZ yhteensopiva MacBookini kanssa?

Kyllä, jos MacBookissasi on USB-C-liitäntä, jossa on DisplayPort Alt Mode -tila, ja siinä on macOS X v10.11 tai uudempi.

Tarvitseeko telakka ulkoista virtalähdettä?

Ei, telakka on väylävirtainen – se saa virtansa suoraan USB-C-kaapelin kautta kannettavasta tietokoneesta.

Voinko liittää kaksi näyttöä samanaikaisesti?

Ei, DOCK411EUZ tukee vain yhden näytön tilaa. Voit käyttää joko HDMI- tai VGA-liitäntää, mutta ei molempia samanaikaisesti.

Mitä USB-standardeja tuetaan?

Alavirran liitäntä on USB 3.1 Gen 1 (5 Gbit/s). Ylävirran liitäntä on USB-C, myös 3.1 Gen 1.

Toimiiko telakka Linux-järjestelmän kanssa?

Käyttöohjeessa mainitaan vain Windows 10 ja macOS. Linuxille ei ole virallista tukea, mutta perustoiminnot saattavat toimia nykyaikaisten ytimien kanssa.

Miten määritän näyttöasetukset Windowsissa?

Avaa Ohjauspaneeli > Näyttö > Näytön resoluutio. Siellä voit säätää resoluutiota, suuntausta ja laajennettuja työpöytiä.

Miten määritän näyttöasetukset macOS:ssä?

Siirry Järjestelmäasetuksiin > Näytöt. Täällä voit säätää resoluutiota, suuntausta ja näyttöjen järjestystä.

Mitä tehdä, jos telakkaa ei tunnisteta?

Varmista, että kannettavasi tukee USB-C:tä DisplayPort Alt Mode -tilalla. Päivitä BIOS/laiteohjelmisto ja näytönohjaimen ajurit. Kokeile toista USB-C-liitäntää.

KÄYTTÖOHJE DOCK411EUZ TARGUS

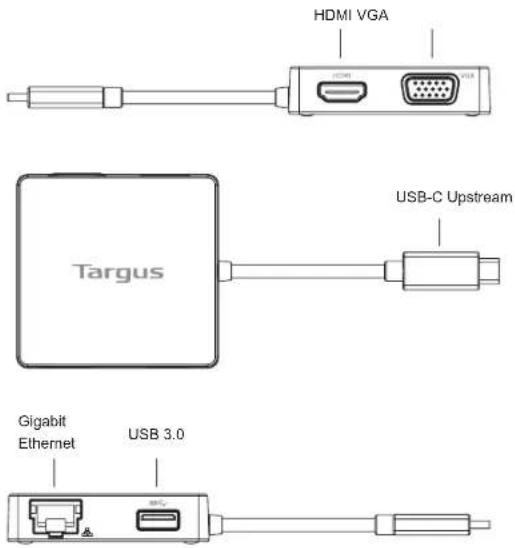

Telakointiaseman kaavio

Tekniset tiedot

• Yhden näytön tilan yhteensopivuus:
• HDMI (4096 x 2160 p30 max) tai ;
• VGA (1980 x 1080)
  • USB-C-kaapeli (upstream)
  • 1 x USB 3.1 Gen 1 -portti (downstream)
• Gigabit Ethernet

Järjestelmävaatimukset

Laitteisto

- USB-C-liitännällä varustettu, DisplayPort-yhteensopiva (Alternative Mode) kannettava tietokone

Käyttöjärjestelmä (mikä tahansa seuraavista)

• Microsoft Windows® 10 (32/64-bittinen)
• Mac OS® X v10.11 tai uudempi

Asennus Windows-käyttöjärjestelmään

Päivitä isäntätietokoneen BIOS (laiteohjelmisto) parhaan suorituskyvyn varmistamiseksi Windows-ympäristössä. Yhdistetyt näytöt voidaan määrittää Windowsin ohjauspaneelin näyttöasetuksissa joko tietokoneen oman näytön peilikuvaksi tai laajentamaan Windows-lyöpöytää, jolloin näkyvissä voi olla enemmän sovellusikkunoita samanaikaisesti.

Näyttöjen kaikki asetukset voidaan määrittää Näytön tarkkuus -ikkunassa:

• Näytön suunnan ja sijainnin määrittäminen
• Näyttöjen asettelu
• Suurin tarkkuus

Yhden näytön tila:

- HDMI: 4096 x 2160 p30

- VGA: 1920 x 1080

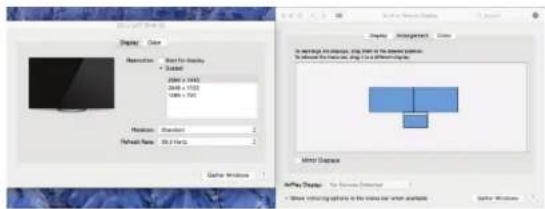

Asennus OS-X-käyttöjärjestelmään

MacBook-käyttäjät voivat määrittää ulkoisten näyttöjen asetukset järjestelmäasetuksissa. OS-X mahdollistaa kaikkien näyttöjen määrittämisen:

• Suurin tarkkuus
  Yhden näytön tila:
• HDMI: 4096 x 2160 p30
• VGA: 1920 x 1080
• Näytön suunnan ja sijainnin määrittäminen
• Näyttöjen asettelu

Ühe kuvariga režiim :

- HDMI: 4096 x 2160 p30

- VGA: 1920 x 1080

OS-X seadistus

Ühe kuvariga režiim :
