Produkttyp	USB-C Reisedockingstation
Modellnummer	DOCK411EUZ
Marke	Targus
Farbe	Schwarz (typisch)
Gewicht	ca. 100 g (Schätzung)
Abmessungen	ca. 10 x 5 x 2 cm (Schätzung)
Stromversorgung	Busgespeist über USB-C
Videoausgang 1	HDMI (max. 4096 x 2160 @ 30 Hz)
Videoausgang 2	VGA (max. 1920 x 1080)
USB-Anschlüsse	1x USB 3.1 Gen 1 Typ-A (Downstream)
Netzwerk	Gigabit Ethernet (RJ45)
Host-Anschluss	USB-C (fest verbundenes Kabel)
DisplayPort Alt Mode	Unterstützt (Voraussetzung)
Kompatible Betriebssysteme	Windows 10 (32/64 Bit), macOS X v10.11 oder höher
Maximale Auflösung (HDMI)	4096 x 2160 @ 30p
Maximale Auflösung (VGA)	1920 x 1080
Zertifizierungen	CE, EMC 2014/30/EU, RoHS 2011/65/EU
Garantie	Herstellergarantie (typisch 2 Jahre)
Lieferumfang	Dockingstation, Kurzanleitung
Reinigung	Mit einem trockenen, fusselfreien Tuch abwischen; keine Flüssigkeiten verwenden
Reparatur	Keine vom Benutzer zu wartenden Teile; bei Defekt Hersteller kontaktieren

Häufig gestellte Fragen - DOCK411EUZ TARGUS

Wie schließe ich die Targus DOCK411EUZ Dockingstation an?

Verbinden Sie das feste USB-C-Kabel mit einem Notebook, das DisplayPort Alternate Mode unterstützt. Schließen Sie dann Ihre Peripheriegeräte (Monitor, Maus, Tastatur, Netzwerk) an die entsprechenden Anschlüsse an.

Welche Auflösungen werden von der Dockingstation unterstützt?

Über HDMI wird maximal 4096 x 2160 @ 30 Hz und über VGA maximal 1920 x 1080 unterstützt. Es wird nur der Modus mit einem externen Bildschirm unterstützt.

Ist die DOCK411EUZ mit meinem MacBook kompatibel?

Ja, sofern Ihr MacBook über einen USB-C-Anschluss mit DisplayPort Alt Mode verfügt und macOS X v10.11 oder höher installiert ist.

Benötigt die Dockingstation eine externe Stromversorgung?

Nein, die Dockingstation wird busgespeist – sie bezieht den Strom direkt über das USB-C-Kabel vom Notebook.

Kann ich zwei Monitore gleichzeitig anschließen?

Nein, die DOCK411EUZ unterstützt nur den Einzelbildschirm-Modus. Sie können entweder HDMI oder VGA verwenden, nicht beide gleichzeitig.

Welche USB-Standards werden unterstützt?

Der Downstream-Anschluss ist USB 3.1 Gen 1 (5 Gbit/s). Der Upstream-Anschluss ist USB-C, ebenfalls 3.1 Gen 1.

Funktioniert die Dockingstation mit einem Linux-System?

In der Bedienungsanleitung werden nur Windows 10 und macOS genannt. Für Linux gibt es keine offizielle Unterstützung, aber grundlegende Funktionen könnten mit aktuellen Kernen funktionieren.

Wie konfiguriere ich die Bildschirmeinstellungen unter Windows?

Öffnen Sie die Systemsteuerung > Anzeige > Bildschirmauflösung. Dort können Sie Auflösung, Ausrichtung und erweiterte Desktops einstellen.

Wie konfiguriere ich die Bildschirmeinstellungen unter macOS?

Gehen Sie zu Systemeinstellungen > Monitore. Hier können Sie Auflösung, Ausrichtung und Anordnung der Bildschirme anpassen.

Was tun, wenn die Dockingstation nicht erkannt wird?

Stellen Sie sicher, dass Ihr Notebook USB-C mit DisplayPort Alt Mode unterstützt. Aktualisieren Sie das BIOS/ die Firmware und die Grafiktreiber. Versuchen Sie einen anderen USB-C-Anschluss.

BEDIENUNGSANLEITUNG DOCK411EUZ TARGUS

• USB-C Reisedockingstation DP ALT-MODE

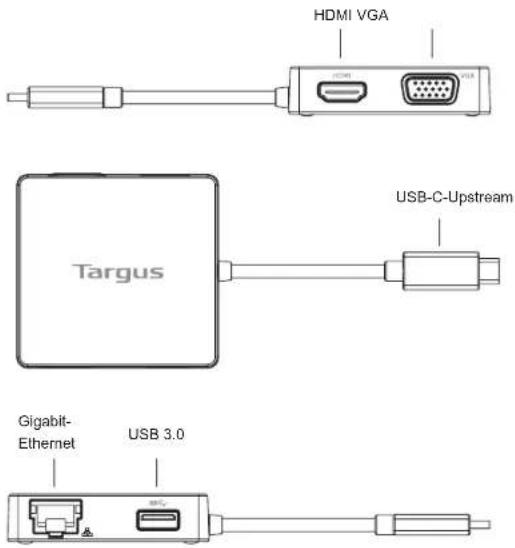

Diagramm Dockingstation

Spezifikationen

- Modus für einen Bildschirm, mit Unterstützung für:

1. HDMI (max. 4096 x 2160 p30) oder;
2. VGA (1980 x 1080)
   • USB-C-Upstream-Kabel
   • 1 USB 3.1 Gen 1 Downstream-Anschluss
3. Gigabit-Ethernet

Systemanforderungen

Hardware

- USB-C-fähiges Notebook mit Unterstützung des Modus DisplayPort Alternative

Betriebssystem (eines der folgenden)

• Microsoft Windows® 10 (32/64 Bit)
• Mac OS® X v10.11 oder höher

Einrichtung unter Windows

Stellen Sie für die optimale Leistung von Windows sicher, dass das BIOS (Firmware) Ihres Host-PCs und der Treiber für den Anzeige-Adapter über die neueste Version verfügen. In Windows können Sie unter „Systemsteuerung“, „Anzeige“, „Bildschirmauflösung“ die angeschlossenen Bildschirme so konfigurieren, dass Ihr Hauptbildschirm gespiegelt wird, oder Sie erweitern den Windows-Desktop, um mehrere Anwendungen gleichzeitig anzuzeigen.

Das Fenster „Bildschirmauflösung“ ermöglicht die vollständige Konfiguration aller angeschlossenen Bildschirme, einschließlich:

• Ändern der Ausrichtung und des Standorts des Bildschirms
• Layout der Bildschirme
• Auflösung bis zu

Modus ein Bildschirm:

- HDMI: 4096 x 2160 30p

- VGA: 1920 x 1080

Einrichtung unter OS-X

MacBook-Nutzer können die Systemeinstellungen für Monitore verwenden, um die externen Bildschirme anzupassen. OS-X ermöglicht die Konfiguration aller zusätzlichen Bildschirme, einschließlich:

• Auflösung bis zu
  Modus ein Bildschirm:
• HDMI: 4096 x 2160 30p
• VGA: 1920 x 1080
• Ändern der Ausrichtung und des Standorts des Bildschirms
• Layout der Bildschirme

Konformitätserklärung

Hersteller: Targus International LLC.

Hiermit bestätigen wir, dass das folgende Produkt USB-C Travel DV dock with DP ALT-MODE.

Modellnr. DOCK411 Markenname „TARGUS“, der EMC directive 2014/30/EU. EU ROHS Directive 2011/65/EU.

Für die Evaluierung der o. g. Richtlinien wurden folgende Standards angewendet:

EMC Directive: 2014/30/EU

EN55032:2012 + AC:2013, Class B

EN55024: 2010+A1:2015

Anfangsjahr für CE-Kennzeichen: 2017

1. März 2017 / Hongkong

Datum / Ausstellungsort
