ACP77EUZ - Telakka-asema TARGUS - Ilmainen käyttöohje ja opas

Tuotetyyppi	Universaali telakka-asema
Merkki	Targus
Malli	ACP77EUZ
Videoyhteydet	2 videoporttia (DisplayPort++/DVI-I valittavissa)
Maksimiresoluutio (DP++)	2560 x 1600 @ 32 bittiä
Maksimiresoluutio (DVI-I)	2048 x 1152 @ 32 bittiä
USB-liittimet	4 x USB 3.0 (joista 2 latausta varten BC 1.2 ja iOS 1,5 A)
Verkko	Gigabit Ethernet
Audio	Äänen tulo-/lähtöportit
Syöttöteho	19,5 V, 6,15 A
Lähtöteho	19,5 V, 90 W max
Verkkovirtalähde mukana	Kyllä
Mukana toimitetut virtaliittimet	10 liitintä kannettaville tietokoneille
Turvallisuus	Kensington-lukon aukko
Tuetut käyttöjärjestelmät	Windows 7/8/8.1 (32/64 bittiä), Mac OS X v10.8.3 tai uudempi
Vaatimukset	Vähintään Atom N270 -suoritin, USB-portti, verkkopistorasia
Huolto ja puhdistus	Puhdista pehmeällä ja kuivalla liinalla, ilman hankaavia aineita
Varaosat ja korjattavuus	Lisävirtaliittimiä saatavilla; ota yhteys Targusiin osista
Ohjelmiston toiminnot	DisplayLink Manager: laajennus, peili, kierto, videon optimointi, TV-sovitus
Pakkauksen sisältö	Telakka-asema, USB 3.0 -kaapeli, verkkovirtalähde tulo-/lähtökaapelilla, virtaliittimet (x10)

Usein kysytyt kysymykset - ACP77EUZ TARGUS

Kuinka asennan Targus ACP77EUZ -telakka-aseman?

Liitä kaikki oheislaitteet telakkaan, yhdistä se tietokoneeseesi USB 3.0 -kaapelilla ja kytke sitten verkkovirtalähde. DisplayLink-ajurin asennus käynnistyy automaattisesti Windowsissa. Jos ei, lataa ajuri Targusin verkkosivustolta.

Voinko käyttää kahta ulkoista näyttöä samanaikaisesti?

Kyllä, telakassa on kaksi videoporttia (DP++ ja DVI-I). Voit liittää kaksi näyttöä ja määrittää ne laajennus- tai peili-tilaan DisplayLink Managerin avulla.

Mikä on tuettu maksimiresoluutio?

DP++-portti tukee enintään 2560x1600 @ 32 bittiä, ja DVI-I-portti tukee enintään 2048x1152 @ 32 bittiä.

Voiko telakka-asema ladata kannettavaa tietokonettani?

Kyllä, se tuottaa lähtötehon enintään 90 W kannettavaasi sopivan liittimen kautta. Käytä mukana toimitettua liitintä, joka vastaa merkkiäsi.

Kuinka liitän Ethernet-laitteen?

Liitä vain RJ45-kaapeli telakan Gigabit Ethernet -porttiin. Lisäkonfigurointia ei tarvita Windowsissa tai Mac OS:ssä.

Toimiiko telakka macOS:n kanssa?

Kyllä, se on yhteensopiva Mac OS X v10.8.3 tai uudemman version kanssa. DisplayLink-ajuri on asennettava.

Kuinka määritän äänen telakan kautta?

Liitä kaiuttimesi tai kuulokkeet telakan äänen tulo-/lähtöportteihin. Avaa DisplayLink Managerissa ääniasetukset valitaksesi laitteen.

Voinko ladata puhelintani telakalla?

Kyllä, kaksi USB 3.0 -porttia on merkitty lataussymbolilla ja ne tukevat BC 1.2 -standardia sekä iOS-pikalatausta enintään 1,5 A.

Mitä tehdä, jos ulkoista näyttöä ei tunnisteta?

Varmista, että DisplayLink-ajuri on asennettu ja ajan tasalla. Kokeile irrottaa/liittää telakka uudelleen tai käynnistää tietokone uudelleen. Varmista, että videokaapeli on kunnolla kiinni.

Kuinka puhdistan telakka-aseman?

Käytä pehmeää ja kuivaa liinaa. Älä käytä hankaavia aineita tai liuottimia. Irrota telakka ennen puhdistusta.

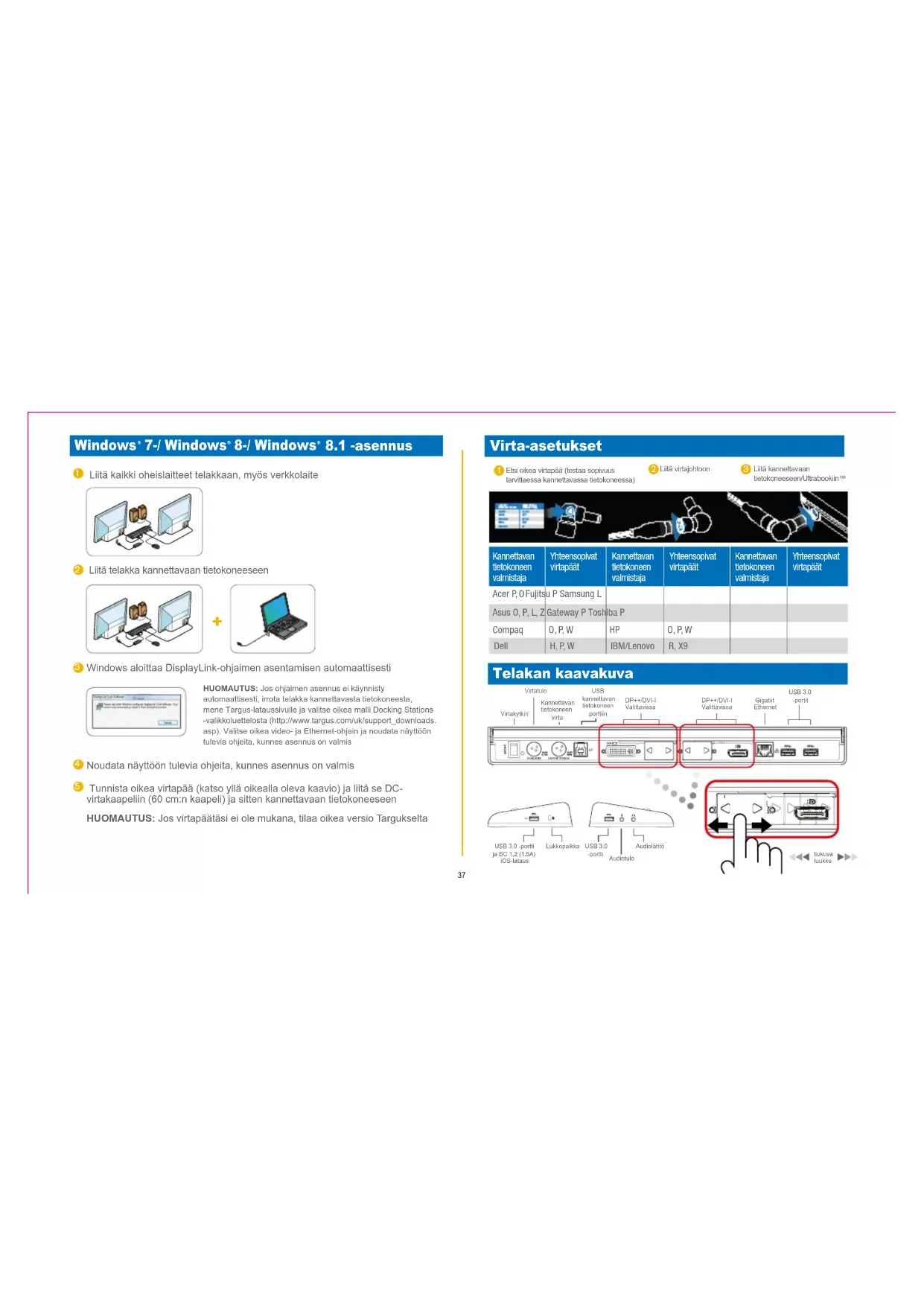

KÄYTTÖOHJE ACP77EUZ TARGUS

Liitä kaikki oheislaitteet telakkaan, myös verkkolaite

② Liitä telakka kannettavaan tietokoneeseen

+

Windows aloittaa DisplayLink-ohjaimen asentamisen automaattisesti

HUOMAUTUS: Jos ohjaimen asennus ei käynnisty automaaltisesti, irrota telakka kannettavastla tietokoneesta, mene Targus-lataussivulle ja valitse oikea malli Docking Stations -valikkoluettelosta (http://www.targus.com/uk/support_downloads.asp). Valitise oikea video- ja Ethernet-ohjain ja noudata näyttöön tulevia ohjeita, kunnes asennus on valmis

4 Noudata näyttöön tulevia ohjeita, kunnes asennus on valmis
Tunnista oikea virtapää (katso yllä oikealla oleva kaavio) ja liitä se DC-virtakaapeliin (60 cm:n kaapeli) ja sitten kannettavaan tietokoneeseen

HUOMAUTUS: Jos virtapäätäsi ei ole mukana, tilaa oikea versio Targukselta

Virta-asetukset

Etsi oikea virtapää (testaa sopivuus

tarvittaessa kannettavassa tietokoneessa)

Liita virtajohtoon

Lilä kannettavaan

tietokoneeseen/Ultrabookin™

Kannettavan tietokoneen valmistaja	Yhteensopivat virtapäät	Kannettavan tietokoneen valmistaja	Yhteensopivat virtapäät	Kannettavan tietokoneen valmistaja	Yhteensopivat virtapäät
Acer P, O Fujitsu P Samsung L
Asus O, P, L, Z Gateway P Toshiba P
Compaq	O, P, W	HP	O, P, W
Dell	H, P, W	IBM/Lenovo	R, X9

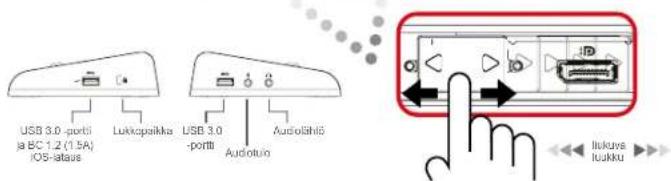

Telakan kaavakuva

DisplayLink Manager -valikko
VALIKKOVAIHTOEHTO TOIMINTO

DisplayLink Manager	Avaa Screen Resolution (Näytön tarkkuus) -ikkunan
Check for Updates (Tarkista päivitykset)	Tarkistaa verkosta, onko uusia ohjalmia ladaattavissa
DisplayLink Devices(DisplayLink-laitteet)	Näyttää kaikkien liitettyjen DisplayLink-laitteiden luettelon
Audio Setup(Ääniasetukset)	Avaa Audio Configuration (Audiornääritykset) -ikkunan
Video Setup(Videoasetukset)	Avaa Screen Resolution (Näytön tarkkuus) -ikkunan
Screen Resolution (Näytön tarkkuus)	Näyttää kaikkien käytettävissä olevien näytön tarkkuuksien luettelon (Inferred Modes elvät ole käytettävissä pellaustllassa)
Screen Rotation (Näytön kierto)	Kiortää näyttöä myötä- tai vastapäivään
Extend (Laajenna)	Laajentaa Windows-työpöydän tähän näyttöön
Set as Main Monitor (Aseta päänäytöksi)	Asettaa lämän näytön päänäytöksi
Notebook Monitor Off(Kannettavan tietokoneen näyttö pois päältä)	Sammuttaa kannettavan tietokoneen näytön ja käyttää DisplayLink-näyttöä päänäytöniä (toimii vain PC:issä ja vain kun yksi DisplayLink-näyttö on liitetty)
Mirror (Pellaus)	Näyttää saman sisällön molemmissa näytölssä (näyttöjen tarkkuuksien täytyy olla samat)
Off (Pois)	Sammuttaa DisplayLink-näytön
Optimize for Video (Optimoi videota varten)	Valitse, kun haluat parantaa videoistoica DisplayLink-liitetyissä näytölssä (koskee vain videota; teksti voi näyttää epäselvermälä)
Fit to TV (Sovita TV:hen)	Säätää Windowsin työpöydän koon sopimaan liitettyyn televisioon (toimii vain, kun yksi DisplayLink-näyttö on liitetty ja asetattu laajonnettuun tilaan)

Näytön asettaminen laajennettuun tilaan

1 Napsauta DisplayLink-kuvaketta
② Valitse Manager-valikossa Extend (Laajenna)

Laite on nyt laajennettu samaan suuntaan kuin viimeksi, kun näyttö oli tässä tilassa. Käytä lisähallintaa varten Extend To (Laajenna suuntaan) -alivalikkoa ja valitse jokin vaihtoehdoista. Tämä asettaa laitteen laajennettuun tilaan ja sijoittaa sen päänäytön vasemmalle/oikealle/ylä-/alapuolelle.

Näytön asettaminen peilaustilaan

1 Napsauta DisplayLink-kuvaketta
② Valitse Manager-valikossa Mirror (Peilaa)

Ensisijaisen näylön tarkkuus, värisyvyys ja virkistystaajuus kopioidaan telakkaan liitettyyn näyttöön

Fit to TV -määritys

Määritä Fit to TV (Sovita TV:hen) valitsemalla vaihtoehto DisplayLink Managerista, Seuraava käyttöliittymä tulee esiin:

2 Punainen reunus DisplayLink-näytössä osoittaa uuden Windows-työpöydän koon. Muuta punaisen reunuksen kokoa +- ja —säätimillä, kunnes se sopii TV:n kuvaruutuum

3 Kun punainen reunus on TV:n kuvaruudun reunoilla, muuta Windows-työpöydän kokoa napsauttamalla Apply (Käytä).

Sisällys

Targus Universal USB 3.0 DV2K Docking Station with Power
USB 3.0 -kaapeli
- Verkkolaite ja johto
- Virtajohto
- Virtapäät x 10

Tekniset tiedot

• Kaksoisvideoliitännät (2 x Dual Mode Displayport, DP++/DVI-I valittavissa)
• Dual Mode Displayport -tuki, enintään 2560 x 1600, 32 bittiä
• DVI-I-liitännän tuki, enintään 2048 x 1152, 32 bittiä
  -4 x USB 3.0 -portlia
  Gigabit Ethernet
• Audiolitännät (In/Out)
• Lukkopaikka
  -merkityt liitännät tukevat BC 1.2- ja iOS-laitteiden latausta (1,5 A)
• DC-virtatulo: 19,5 V / 6,15 A
• DC-virtalähtö: 19,5 V, maks. 90 W

Järjestelmävaatimukset

Laitteisto

PC, jossa on vähintään Atom N270, yhden ytimen perussuoritin, tai parempi
USB-liitäntä
Pistorasia

Käyttöjärjestelmä (mikä tahansa seuraavista)

Microsoft Windows ^® 7, Windows ^® 8 tai Windows ^® 8.1 (32/64-bittinen)

- MacOS *X v10.8.3 tai uudempi
