Ürün Türü	Evrensel Bağlantı İstasyonu
Marka	Targus
Model	ACP77EUZ
Video Bağlantısı	2 video bağlantı noktası (DisplayPort++/DVI-I seçilebilir)
Maksimum Çözünürlük (DP++)	2560 x 1600 @ 32 bit
Maksimum Çözünürlük (DVI-I)	2048 x 1152 @ 32 bit
USB Bağlantı Noktaları	4 x USB 3.0 (2'si BC 1.2 ve iOS 1,5 A şarj için)
Ağ	Gigabit Ethernet
Ses	Ses giriş/çıkış bağlantı noktaları
Giriş Gücü	19,5 V, 6,15 A
Çıkış Gücü	19,5 V, maks. 90 W
Güç Adaptörü Dahil	Evet
Sağlanan Güç Konnektörleri	Dizüstü bilgisayarlar için 10 bağlantı
Güvenlik	Kensington kilidi için yuva
Desteklenen İşletim Sistemleri	Windows 7/8/8.1 (32/64 bit), Mac OS X v10.8.3 veya üzeri
Gereksinimler	En az Atom N270 işlemci, USB bağlantı noktası, elektrik prizi
Bakım ve Temizlik	Yumuşak, kuru bir bezle temizleyin, aşındırıcı ürünler kullanmayın
Yedek Parçalar ve Onarılabilirlik	Ek güç konektörleri mevcuttur; parçalar için Targus ile iletişime geçin
Yazılım Özellikleri	DisplayLink Manager: genişletme, yansıtma, döndürme, video optimizasyonu, TV uyarlaması
Paket İçeriği	Bağlantı istasyonu, USB 3.0 kablosu, giriş/çıkış kablolu güç adaptörü, güç konektörleri (x10)

Sık sorulan sorular - ACP77EUZ TARGUS

Targus ACP77EUZ bağlantı istasyonu nasıl kurulur?

Tüm çevre birimlerini istasyona bağlayın, USB 3.0 kablosuyla bilgisayarınıza bağlayın, ardından güç adaptörünü takın. Windows altında DisplayLink sürücü kurulumu otomatik olarak başlar. Değilse, sürücüyü Targus web sitesinden indirin.

Aynı anda iki harici ekran kullanabilir miyim?

Evet, istasyonun iki video bağlantı noktası vardır (DP++ ve DVI-I). İki monitör bağlayabilir ve DisplayLink Manager üzerinden genişletme veya yansıtma modunda yapılandırabilirsiniz.

Desteklenen maksimum çözünürlük nedir?

DP++ bağlantı noktası 2560x1600 @ 32 bit'e kadar, DVI-I bağlantı noktası ise 2048x1152 @ 32 bit'e kadar destekler.

Bağlantı istasyonu dizüstü bilgisayarımı şarj edebilir mi?

Evet, dizüstü bilgisayarınıza uygun bağlantı üzerinden 90 W'a kadar çıkış gücü sağlar. Markanıza uygun verilen bağlantıyı kullanın.

Bir Ethernet cihazı nasıl bağlanır?

İstasyondaki Gigabit Ethernet bağlantı noktasına bir RJ45 kablosu takmanız yeterlidir. Windows veya Mac OS altında ek yapılandırma gerekmez.

İstasyon macOS ile çalışır mı?

Evet, Mac OS X v10.8.3 veya üzeri sürümlerle uyumludur. DisplayLink sürücüsü yüklenmelidir.

İstasyon üzerinden ses nasıl yapılandırılır?

Hoparlörlerinizi veya kulaklığınızı istasyonun ses giriş/çıkış bağlantı noktalarına bağlayın. DisplayLink Manager'da ses yapılandırmasını açarak cihazı seçin.

Telefonumu istasyonla şarj edebilir miyim?

Evet, USB 3.0 bağlantı noktalarından ikisi şarj sembolüyle işaretlenmiştir ve BC 1.2 standardını ve 1,5 A'ya kadar iOS hızlı şarjını destekler.

Harici ekran algılanmazsa ne yapmalıyım?

DisplayLink sürücüsünün yüklü ve güncel olduğunu kontrol edin. İstasyonu çıkarıp tekrar takmayı veya bilgisayarı yeniden başlatmayı deneyin. Video kablosunun doğru bağlandığından emin olun.

Bağlantı istasyonu nasıl temizlenir?

Yumuşak, kuru bir bez kullanın. Aşındırıcı ürünler veya çözücüler kullanmayın. Temizlemeden önce istasyonu fişten çekin.

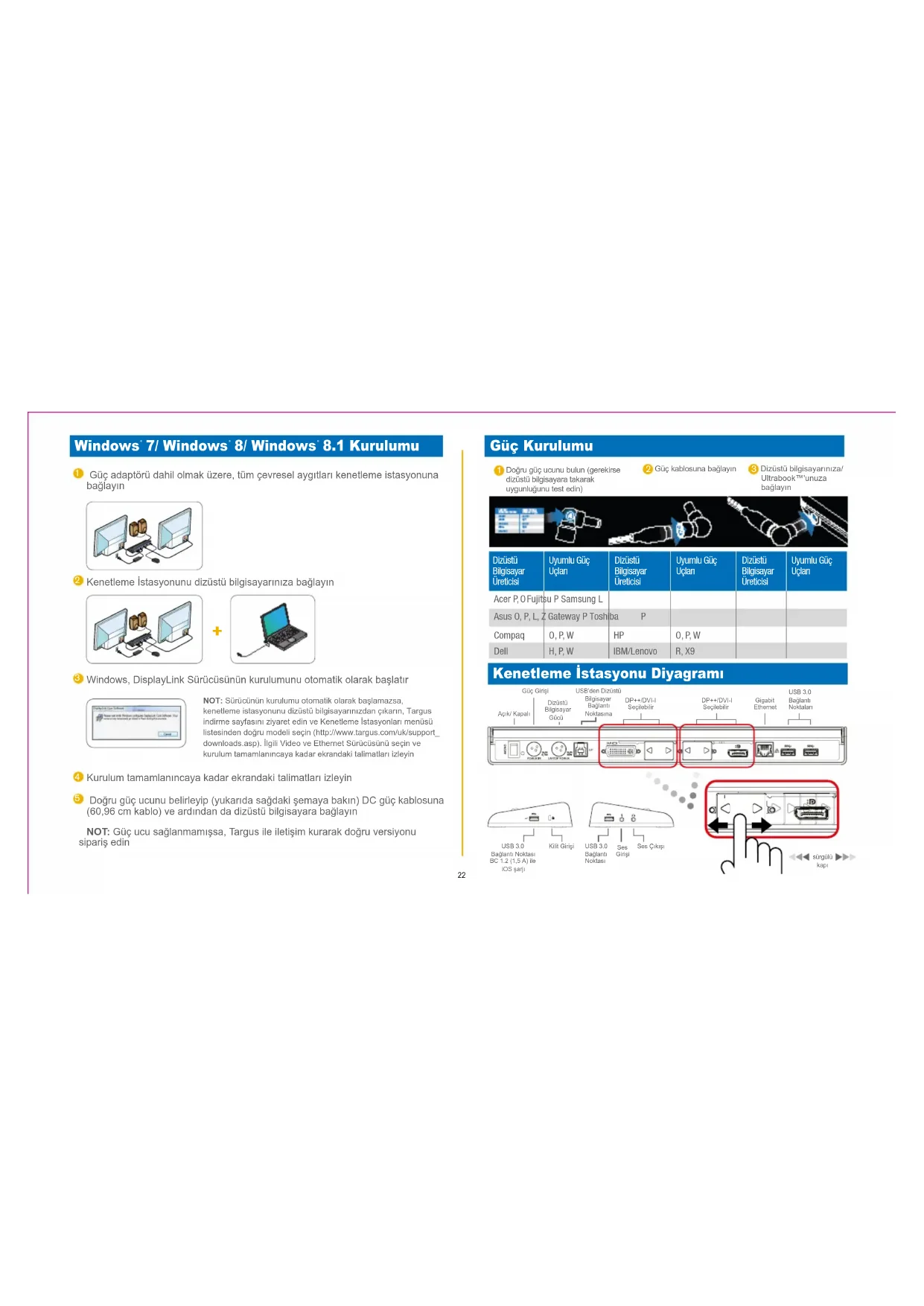

KULLANIM KILAVUZU ACP77EUZ TARGUS

Güç adaptörü dahil olmak üzere, tüm çevresel aygıtları kenetleme istasyonuna bağlayın

② Kenetleme İstasyonunu dizüstü bilgisayarınıza bağlayın

+

Windows, DisplayLink Sürücüsünün kurulumunu otomatik olarak başlatır

NOT: Sürücünün kurulumu otomatik olarak başlamazsa, kenelleme istasyonunu dizüsü bilgisayarınızdan çıkarın, Targus indirme sayfasını ziyaret edin ve Kenetleme İstasyonları menüsü listesinden doğru modeli seçin (http://www.targus.com/uk/support_downloads.asp). İlgili Video ve Ethernet Sürücüsünü seçin ve kurulum tamamlarıncaya kadar ekrandaki taliimatları izleyin

4 Kurulum tamamlanıncaya kadar ekrandaki talimatları izleyin

Doğru güç ucunu belirleyip (yukarıda sağdaki şemaya bakın) DC güç kablosuna (60,96 cm kablo) ve ardından da dizüstü bilgisayara bağlayın

NOT: Güç ucu sağlanmamışsa, Targus ile iletişim kurarak doğru versiyonu sipariş edin

Güç Kurulumu

Doğru güç ucunu bulun (gerekirse dizüstü bilgisayara takarak uygunluğunu test edin)

② Güç kablosuna bağlayın

3 Dizüstü bilgisayarınıza/Ultrabook™'unuza bağlayın

Dizüsti Bilgisayar Üreticisi	Uyumlu Güç Uçlan	Dizüsti Bilgisayar Üreticisi	Uyumlu Güç Uçlan	Dizüsti Bilgisayar Üreticisi	Uyumlu Güç Uçlan
Acer P, O Fujitsu P Samsung L
Asus O, P, L, Z Gateway P Toshiba		P
Compaq	O, P, W	HP	O, P, W
Dell	H, P, W	IBM/Lenovo	R, X9

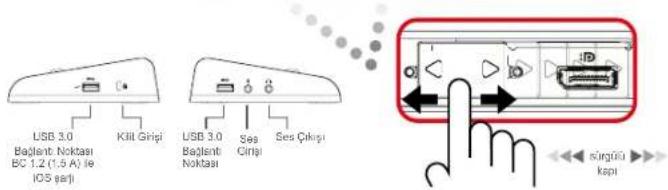

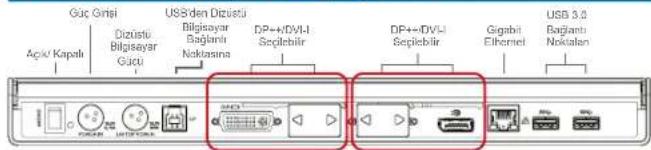

Kenetleme İstasyonu Diyagramı

DisplayLink Manager Menüsü
MENÜ SEÇENEĞİ İŞLEVİ

DisplayLink Manager	Ekran Çözünürlüğü penceresini açar
Güncellemeleri Denette	İndirilebilir yeni sürücüler olup olmadığını çevrimiçi olarak kontrol eder
DisplayLink Cihazları Bağlı olan tüm DisplayLink cihazlarını gösterir
Ses Kurulumu Ses Yapılandırması penceresini açar
Video Kurulumu Ekran Çözünürlüğü penceresini açar
Ekran Çözünürlüğü	Mevcut olan tüm ekran çözünürlüğü seçeneklerinin listesini gösterir (Gösterilen Modlar ayna modunda mevcut değildir)
Ekran Döndürme Ekrani saat yönünde ya da saat yönünün tersine döndürür
Genişlet Windows masaüstü bu ekrana genişletir
Ana Monitör Olarak Ayarla	Bu ekranı ana ekran olarak ayarlar
Notebook Monitörü Kapalı	Dizüstü bilgisayarın ekranını kapatır ve DisplayLink ekranını ana ekran olarak kullanır (yalnızca PC'lerde ve bir DisplayLink ekranı bağlı olduğunda geçerlidir)
Ayna	Aynı içeriği iki ekranda da gösterir (ekran çözünürlüklerinin aynı olması gerekir)
Kapalı DisplayLink ekranını kapatır
Video için En İyileştir	DisplayLink bağlı ekranlarda iyileştirilmiş video oynatma özelliği için seçin (metin daha az net görünebileceği için yalnızca video için geçerlidir)
TV'ye Sığıdır	Windows masaüstü'nün boyutunu ayarlayarak bağlı olan TV'ye uygun hale getirir (yalnızca bir DisplayLink ekranı bağlı ve Genişletme Modunda ayarlı

Ekranı Genişletme Moduna Ayarlamak Üzere

1 DisplayLink simgesini tıklatın
② Manager Menüsünde Genişlet seçeneğini belirleyin

Böylece, cihaz, ekran en son bu moddayken geçerli olan yönde genişletilir. Daha fazla kontrol için, Genişletme Hedefi alt menüsünü kullanarak seçeneklerden birini belirleyin. Bu adımlar cihazınızı Genişletme Moduna getirir ve ana monitorün Soluna/ Sağına/Üstüne/Altına yerleştirir.

Ekranı Ayna Moduna Ayarlamak Üzere

1 DisplayLink simgesini tıklatın
② Manager Menüsünde Ayna seçeneğini belirleyin

Birincil ekranın çözünürlük, renk derinliği ve yenileme oranı özellikleri kenetleme istasyonuna bağlı olan monitörde tekrarlanır.

TV'ye Sığıdır Yapılandırması

TV'ye Sığdır özelliğini yapılandırmak için, ilgili seçeneği DisplayLink Manager'dan seçin. Aşağıdaki arayüz görüntülenir:

② DisplayLink ekranı üzerindeki kırmızı bir kenarlık, yeni Windows masaüstünün boyutunu gösterir. + ve - kontrollerini kullanarak kırmızı kenarlığın boyutunu TV ekranına sığıncaya kadar değiştirin.

3 Kırımızı kenarlık TV ekranının köşelerine gelince, Windows masaüstü nü yeniden boyutlandırmak için "Uygula" öğesini tıklatın.

İçindekiler

Targus Universal USB 3.0 DV2K Güçlü Kenetleme İstasyonu
- USB 3.0 kablo
Giriş kablolu AC güç adaptörü
- DC çıkış kablosu
• Güç uçları x 10

Spesifikasyonlar

• Çift Video Bağlantı Noktası (2 adet Çift Modlu Displayport, DP++/DVI-I Seçilebilir)
• 32 bit'te 2560 x 1600'a kadar Çift Modlu Displayport
• 32 bit'te 2048 x 1152'ye kadar DVI-I bağlantı noktası desteği
  4 adet USB 3.0 bağlantı noktası
  Gigabit Ethernet
• Ses Giriş/Çıkış bağlantı noktaları
  Güvenlik kilit girişi - işaretli bağlantı noktaları BC 1.2 ve iOS cihaz şarjını (1,5 A)
  destekler
  DC Güç Girişi: 19,5 V, 6,15 A
• DC Güç Çıkışı: 19,5 V, 90 W maks

Sistem Gereklilikleri

Donanim

- Minimum Atom N270 işlemciye sahip bilgisayar, temel tek çekirdekli işlemci veya üstü

- USB bağlantı noktası

AC güç çıkışı

İşletim Sistemi (aşağıdakilerin herhangi biri)

- Microsoft Windows ^ 7 veya Windows ^ 8 veya Windows ^ 8.1 (32/64 bit)

Mac OS X v10.8.3 veya sonrasi

Настройка с Windows ^® 7/Windows ^® 8/Windows ^® 8.1
