KULLANIM KILAVUZU ACP71EU TARGUS

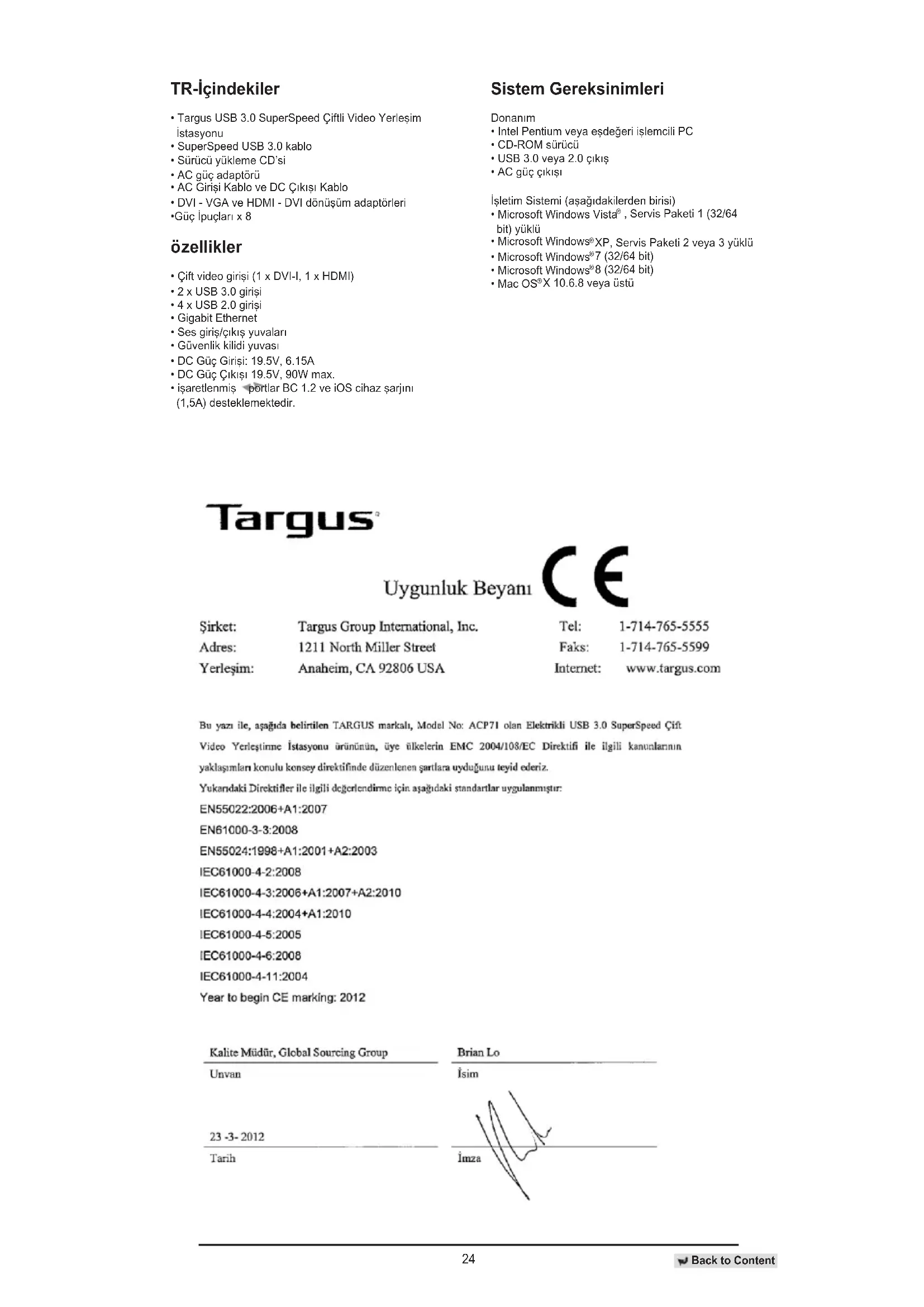

TR – Türkçe, Elektrikli Targus USB 3.0 SuperSpeed Çift Video Yerleştirme İstasyonu....24

• Targus USB 3.0 SuperSpeed Çiftli Video Yerleşim İstasyonu
  • SuperSpeed USB 3.0 kablo
• Sürücü yükleme CD'si
• AC güç adaptörü
• AC Girişi Kablo ve DC Çıkışı Kablo
  • DVI - VGA ve HDMI - DVI dönüşüm adaptörleri
  •Güç İpuçları x 8

özellikler

• Çift video girişi (1 x DVI-I, 1 x HDMI)
  • 2 x USB 3.0 girişi
  • 4 x USB 2.0 girişi
  • Gigabit Ethernet
• Ses giriş/çıkış yuvaları
  • Güvenlik kilidi yuvası
  • DC Güç Girişi: 19.5V, 6.15A
  • DC Güç Çıkışı 19.5V, 90W max.

- işaretlenmiş portlar BC 1.2 ve iOS cihaz şarjını (1,5A) desteklemektedir.

Sistem Gereksinimleri

Donanim

• Intel Pentium veya eşdeğeri işlemcili PC
• CD-ROM sürücü
  • USB 3.0 veya 2.0 çıkış
• AC güç çıkışı

İşletim Sistemi (aşağıdakilerden birisi)

• Microsoft Windows Vista ^ , Servis Paketi 1 (32/64
bit) yüklü
- Microsoft Windows® XP, Servis Paketi 2 veya 3 yüklü
• Microsoft Windows®7 (32/64 bit)
• Microsoft Windows® 8 (32/64 bit)
• Mac OS®X 10.6.8 veya üstü

Targus ^2

Uygunluk Beyani

CE

Yerleşim: Anaheim, CA 92806 USA

Internet: www.targus.com

Bu yazı ile, aşağıda belirtilen TARGUS markalı, Model No: ACP71 olan Elektrikli USB 3.0 SuperSpeed Çift

Video Yerleştirme İstasyonu ürününün, üye ülkelerin EMC 2004/108/EC Direktifi ile ilgili kanunlarının yaklaşımları konulu konsey direktifinde düzenlenen şartlara uyduğunu teyid ederiz.

Yukarıdaki Direktifler ile ilgili değerlendirme için aşağıdaki standartlar uygulanmıştır:

EN55022:2006+A1:2007

EN61000-3-3:2008

EN55024:1998+A1:2001+A2:2003

IEC61000-4-2:2008

IEC61000-4-3:2006+A1:2007+A2:2010

IEC61000-4-4:2004+A1:2010

IEC61000-4-5:2005

IEC61000-4-6:2008

IEC61000-4-11:2004

1) Size verilen sürücü CD'sini takın.

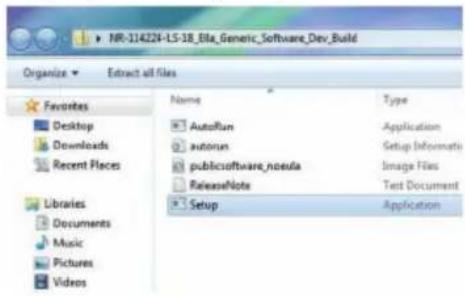

2) Setup.exe üzerine çift tıklayın.

NR-114224-LS-18_Ella_Generic_Software_Dev_Build Organize Extract all files Favorites Desktop Downloads Recent Places Libraries Documents Music Pictures Videos Name Type AutoRun Application autorun Setup Informati publicsoftware_noesula Image Files ReleaseNote Test Document Setup Application

3) Kurulum tamamlanıncaya kadar ekrandaki yönergeleri izleyin.

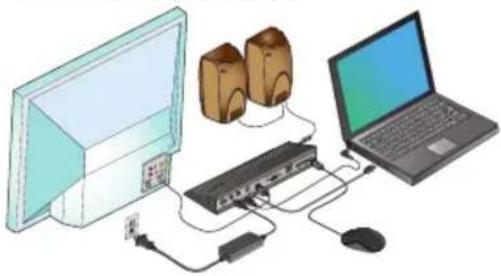

4) Yerleştirme İstasyonu ve yan birimlerini bağlayın.

1) Yerleştirme İstasyonunu dizüstü bilgisayarınıza bağlayın.

2) Windows DisplayLink sürücüsünü kendiliğinden kurmaya başlayacaktır.

NOT: Eğer sürücü kurulumu kendiliğinden başlamazsa, yerleştirme istasyonunu dizüstü bilgisayarınızdan çıkarın, sürücü CD'sini takın ve Setup.exe dosyasına tıklayın.

3) Kurulum tamamlanıncaya kadar ekrandaki yönergeleri izleyin.

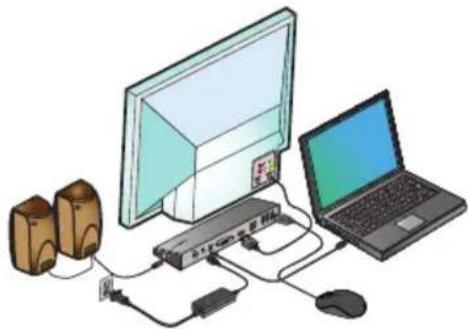

4) Tüm çevresel aygıtları bağlayın.

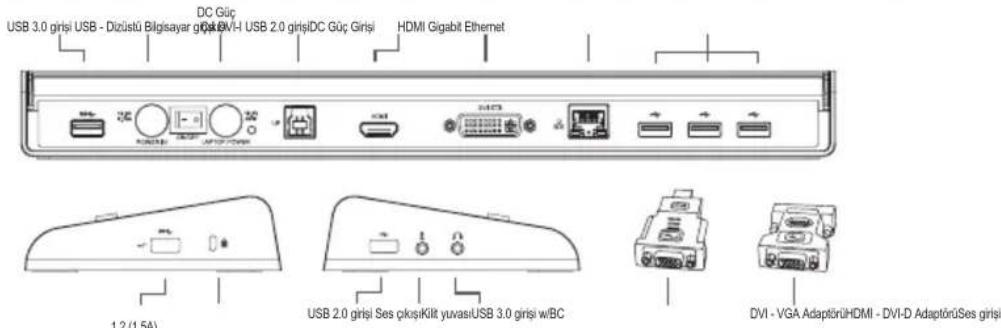

Yerleştirme İstasyon Diyagramı

USB 3.0 girisi USB - Dizüstü Bilgisayar girisi USB-VI USB 2.0 girisi DC Güç Girisi HDMI Gigabit Ethernet DC Güç 1,2 (1,5A) USB 2.0 girisi Ses pksi Kilt yuvası USB 3.0 girisi wBC DVI - VGA Adaptörü HDMI - DVI-D Adaptörü Ses girisi

DisplayLink™ Yönetici Menüsü

Menü Seçeneği
DisplayLink Yöneticisi	Ekran Çözünürlüğü penceresini açar
Güncellemeleri kontrol et	İndirilebilecek yeni sürücüler olup olmadığını kontrol eder
DisplayLink aygıtları	Tüm bağlı DisplayLink aygıtlarının bir listesini gösterir
Ses Ayarı	Ses Ayarları penceresini açar
Video Ayarı	Ekran Çözünürlüğü penceresini açar
Ekran Çözünürlüğü	Kullanılabilir ekran çözünürlüklerinin bir listesini gösterir. Türetilmiş ara modlar [ ] aynalama modunda kullanılamaz
Ekran Döndürme	Ekranı saat yönünde ya da saat yönünün tersine döndürür
Uzat	Windows masaüstü bu görünüme uzatır.
Ana Monitör olarak ayarlar	Bu ekranı ana görüntü olarak ayarlar
Dizüstü bilgisayar Ekranı Kapalı	Dizüstü bilgisayar görüntüsünü kapatır ve DisplayLink görüntüsünü ana ekran olarak kullanır. (sadece PC’lerde ve sadece DisplayLink ekranı bağlı iken çalışır)
Aynala	Aynı içeriği her iki ekranda da gösterir (ekran çözünürlükleri aynı olmalıdır)
Kapalı	DisplayLink görüntüsünü kapatır
Video için en uygun hale getir	DisplayLink bağlı görüntüleme aygıtlarında iyileştirilmiş video oynatımı için seçin (sadece video için geçerlidi, metinler daha az net görünebilir)
TV’ye Sığıdır	Windows masaüstünün görüntüsünü bağlı TV ekranına sığdıracak şekilde ayarlar (sadece DisplayLink görüntüsü bağlı iken ve Uzat modunda çalışır)

Görüntüyü Uzat Moduna ayarlamak için

1. DisplayLink simgesine tıklayın

1. Yönetici Menüsünden Uzatı seçin

Aygıt görüntüsü şimdi, aygıtin bu modda olduğu en son durumdaki doğrultuda uzatılmış olacaktır. Daha fazla kontrol için, Buna Uzat.. alt menüsündenki seçeneklerden birini seçin. Bu işlem aygıtı Uzat moduna alır ve ana ekranın Sol/Sağ/Üst/Alt kısmına yerleştirir.

Görüntüyü Aynala Moduna ayarlamak için Aynala Modu

1. DisplayLink simgesine tıklayın

1. Yönetici Menüsünden Aynala'yi seçin

Birincil ekrandaki, çözünürlük, renk derinliği ve yenileme oranı yerleştirme istasyonuna bağlı olan monitörde aynen oluşturulur.

TV'ye Sığdırma Ayarları

1. TV'ye Sığdırma ayarlarını yapmak için, DisplayLink Yöneticisinden ilgili seçeneği seçin. Aşağıdaki arayüz görünecektir.

1. Aynı zamanda DisplayLink ekranında kırmızı bir çerçeve göreceksiniz.

Kırmızı çerçeve Windows Masaüstünün yeni boyutunu göstermektedir. TV ekranına Uzatıncaya kadar “+” ve “-” düğmelerini kullanarak kırmızı çerçevenin boyutunu değiştirebilirsiniz.

1. Kırmızı çerçeve TV ekranının kenarlarında olduğunda, Windows masaüstü boyutlandırmak için "Uygula" düğmesine tıklayın.
