ACP71EU - Dokkimisjaam TARGUS - Tasuta kasutusjuhend

Toote tüüp	USB 3.0 topeltkuvariga dokkimisjaam laadimisega
Bränd	Targus
Mudel	ACP71EU
Sisendtoide	19.5 V, 6.15 A
Väljundtoide	19.5 V, 90 W max
Videopordid	1x DVI-I, 1x HDMI (topeltkuva)
USB 3.0 pordid	2 porti
USB 2.0 pordid	4 porti
Helipordid	Heli sisend ja väljund
Ethernet	Gigabit Ethernet
Turvalisus	Turvaluku pesa
Seadmete laadimine	Märgitud pordid ühilduvad BC 1.2 ja iOS-i laadimisega kuni 1,5 A
Toetatud operatsioonisüsteemid	Windows Vista SP1, XP SP2/3, 7, 8 (32/64 bits) ; Mac OS X 10.6.8+
Minimaalsed süsteeminõuded	Intel Pentium või samaväärne protsessor, USB 3.0 või 2.0 port, CD-ROM lugeja
Karbi sisu	Dokkimisjaam, USB 3.0 kaabel, draiveri CD, toiteadapter, AC/DC kaablid, DVI-VGA ja HDMI-DVI adapterid, 8 toitepistikut
Tarkvara	DisplayLink draiver (CD-l kaasas, saadaval veebis)
Hooldus ja puhastus	Enne puhastamist ühendage lahti; kasutage pehmet kuiva lappi; vältige abrasiivseid või vedelaid tooteid

Korduma kippuvad küsimused - ACP71EU TARGUS

Kuidas installida Targus ACP71EU dokkimisjaam?

Palun installige esmalt DisplayLink draiver kaasasolevalt CD-lt, käivitades Setup.exe. Järgige juhiseid, seejärel ühendage jaam arvutiga USB 3.0 kaabli kaudu. Lõpuks ühendage toiteallikas ja välisseadmed.

Kas dokkimisjaam ühildub macOS-iga?

Jah, see ühildub Mac OS X 10.6.8 või uuema versiooniga. Veenduge, et installiksite sobiva DisplayLink draiveri.

Kuidas kasutada dokkimisjaamaga kahte ekraani?

Ühendage oma ekraanid DVI-I ja HDMI portidesse. Kasutage DisplayLink haldurit, et seadistada kuva režiimiks Laienda või Peegelda vastavalt oma vajadustele.

Kas ma saan oma sülearvutit laadida dokkimisjaama kaudu?

Jah, jaam annab alalisvoolu väljundit kuni 90 W. Kasutage kaasasoleva 8 toitepistiku hulgast oma sülearvutiga ühilduvat pistikut.

Mida teha, kui draiveri installimine ei käivitu automaatselt?

Ühendage jaam lahti, sisestage CD ja käivitage käsitsi Setup.exe. Kui probleem püsib, laadige Targuse veebisaidilt alla draiveri uusim versioon.

Kuidas laadida iPhone'i või iPadi jaama kaudu?

Kasutage USB-porti, millel on laadimise logo (BC 1.2). See annab kuni 1,5 A iOS-i seadmete kiireks laadimiseks.

Kas jaama saab kasutada Windows 10-ga?

Kuigi ametlikult pole loetletud, on DisplayLink draiver üldiselt ühilduv Windows 10-ga. Laadige Targuse veebisaidilt alla uusim draiver.

Kuidas kohandada kuva teleriga?

DisplayLink menüüs valige Kohanda teleriga. Kasutage + ja - nuppe töölaua suuruse muutmiseks, kuni punane ääris vastab ekraanile, seejärel klõpsake Rakenda.

Mida teha, kui jaama ei tuvastata?

Kontrollige, kas DisplayLink draiver on installitud ja USB 3.0 kaabel on korralikult ühendatud. Proovige teist USB-porti. Taaskäivitage arvuti.

Kust leida uusimad draiverid?

Minge Targuse tugiveebisaidile: http://www.targus.com/fr/support.asp ja otsige mudelit ACP71EU.

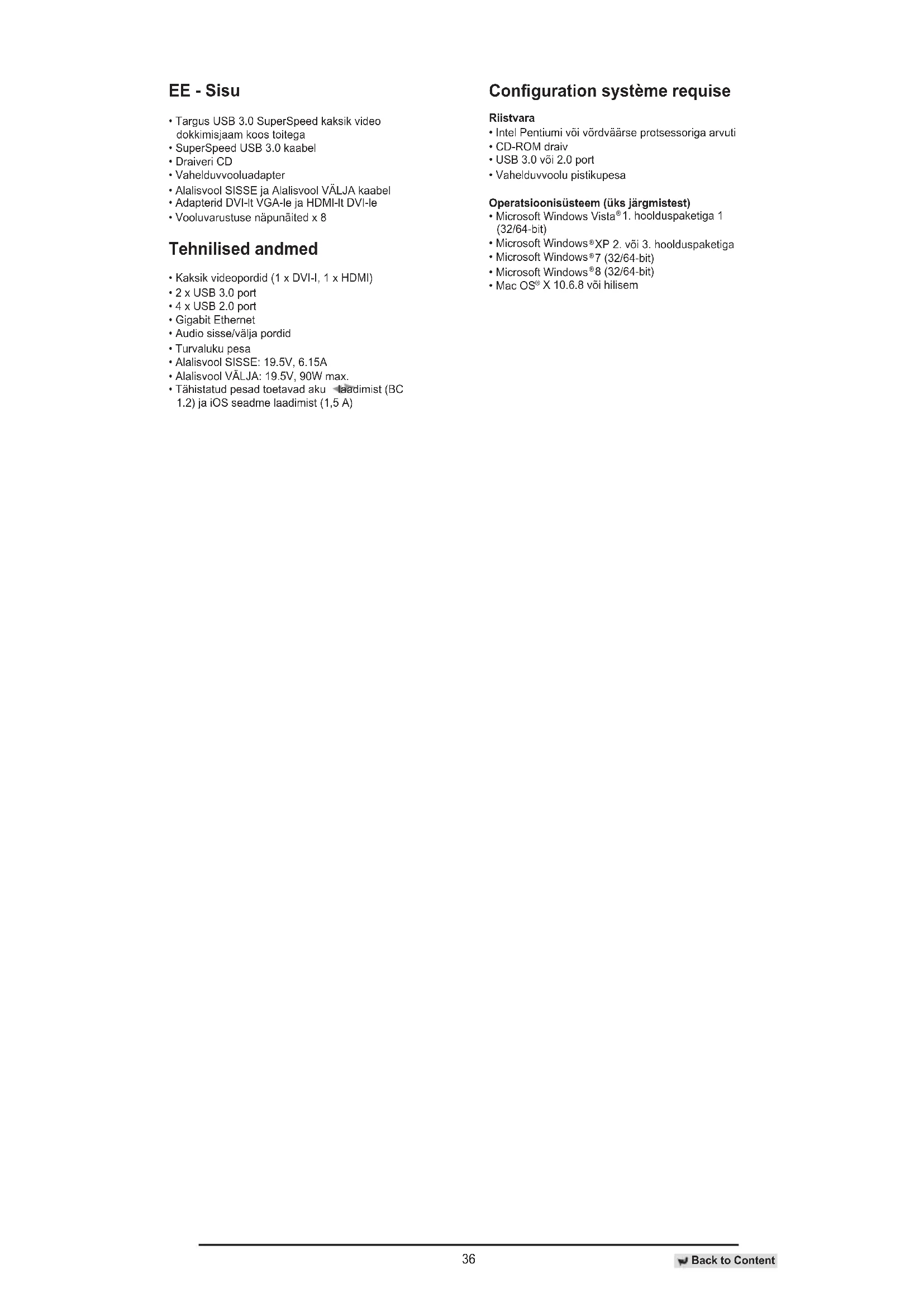

KASUTUSJUHEND ACP71EU TARGUS

EE – Eesti, Targus USB 3.0 SuperSpeed kaksik video dokkimisjaam koos toitega....36

FI – Suomi, Targus USB 3.0 SuperSpeed -kaksoisvideotelakka ....39

• Targus USB 3.0 SuperSpeed kaksik video dokkimisjaam koos toitega
• SuperSpeed USB 3.0 kaabel
- Draiveri CD
• Vahelduvvooluadapter
- Alalisvool SISSE ja Alalisvool VÄLJA kaabel
- Adapterid DVI-lt VGA-le ja HDMI-lt DVI-le
• Vooluvarustuse näpunäited x 8

Tehnilised andmed

• Kaksik videopordid (1 x DVI-I, 1 x HDMI)
- 2 x USB 3.0 port
- 4 x USB 2.0 port
• Gigabit Ethernet
• Audio sisse/välja pordid
- Turvaluku pesa
• Alalisvool SISSE: 19.5V, 6.15A
• Alalisvool VÄLJA: 19.5V, 90W max.
- Tähistatud pesad toetavad aku laadimist (BC 1.2) ja iOS seadme laadimist (1,5 A)

• Intel Pentiumi või võrdväärsse protsessoriga arvuti
• CD-ROM draiv
  • USB 3.0 või 2.0 port
  • Vahelduvvoolu pistikupesa

Operatsioonisüsteem (üks järgmistest)

• Microsoft Windows Vista® 1. hoolduspaketiga 1 (32/64-bit)
• Microsoft Windows®XP 2. või 3. hoolduspaketiga
  • Microsoft Windows®7 (32/64-bit)
  • Microsoft Windows ^® 8 (32/64-bit)
  • Mac OS® X 10.6.8 või hilisem

Windows® XP/ Vista® seadistamine

MÄRKUS: ÄRGE ÜHENDAGE DOKKIMISJAAMA ENNE DISPLAYLINKI DRAIVERI INSTALLIMIST.

1) Installige kaasasolev draiveri CD.

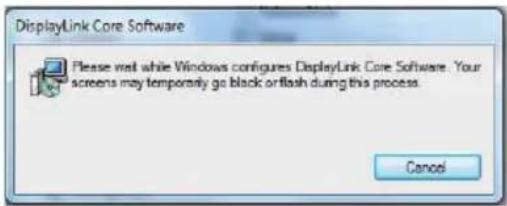

3) Tegutsege vastavalt ekraanile kuvatud juhistele kuni installimine on lõpule viidud.

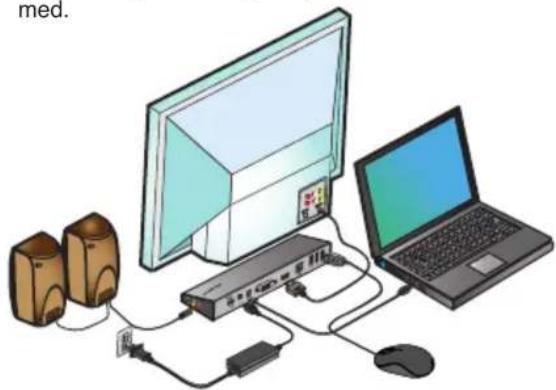

4) Ühendage dokkimisjaam ja välisseadmed.

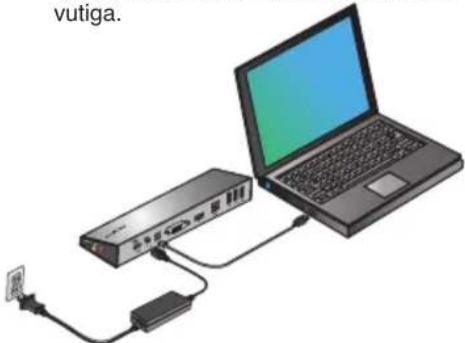

1) Ühendage dokkimisjaam oma sülear-vutiga.

3) Tegutsege vastavalt ekraanile kuvatud juhistele kuni installimine on lõpule viidud.

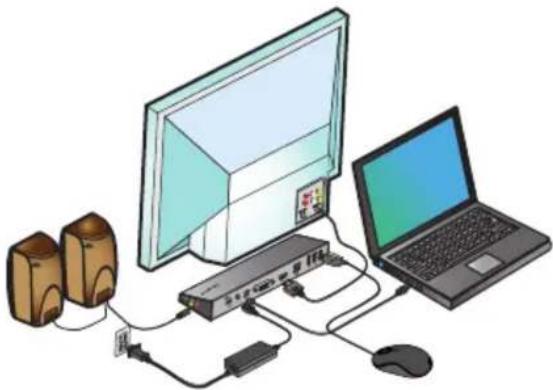

4) Ühendage köik välisseadmed

MÄRKUS: Kui draiveri installimine ei käivitu automaatselt, ühendage dokkimisjaam oma sülearvutist lahti, sisestage draiveri CD ning klöpsake failil Setup.exe.

DisplayLink™ haldurimenüü

Menüüsuvand
DisplayLinki haldur	Avab ekraaniresolutsiooni akna
Kontrolli uuenduste olemasolu	Kontrollib veebis, kas allalaadimiseks on uusi draivereid
DisplayLinki seadmed	Näitab nimekirja kõikidest ühendatud DisplayLinki seadmetest
Heli seadistamine	Avab heli konfigureerimise akna
Video seadistamine	Avab ekraaniresolutsiooni akna
Ekraaniresolutsioon	Näitab nimistut kõikidest valitavatest ekraaniresolutsioonidest. Viidatud režiimid [ ] pole peegelrežiimis kasutatavad
Ekraani pööramine	Pöörab ekraani päripäeva või vastupäeva suunas
Laienda	Laiendab Windowsi töölaua sellele ekraanile
Sea põhiekraaniks	Määrab ekraani põhiekraaniks
Sülearvuti ekraan väljas	Lülitab sülearvuti ekraani välja ning kasutab põhiekraanina DisplayLinki ekraani (töötab ainult PC-arvutite puhul kui on ühendatud ainult üks DisplayLinki ekraan)
Peegel	Näitab sama sinu mõlemal ekraanil (ekraaniresolutsioon peab olema sama)
Väljas	Lülitab DisplayLinki ekraani välja
Optimeeri video jaoks	Valige DisplayLinki ühendatud ekraanidel parendatud video taasesituse jaoks (rakendatav ainult video puhul; tekst võib muutuda ebaselgemaks)
Sobita teleriga	Reguleerib Windowsi töölaua suurust vastavalt ühendatud telerile (töötab ainult siis, kui on ühendatud üks DisplayLinki ekraan ning valitud on laiendatud režiim)

Ekraani seadistamine laiendatud režiimi

1. Klöpsake ikoonil DisplayLink
2. Valige haldurimenüüst käsklus laienda.

Seade on nüüd laiendatud samas suunas, kus see oli viimati, kui ekraan oli samas režiimis Parema kontrolli saavutamiseks kasutage alammenüüd „laienda kohta“ ning valige üks suvanditest. See lülitab seadme laiendatud režiimi ning paigutab ta põhiekraanist vasakule/paremale/ülesse/alla.

Ekraani seadmine peeglirežiimi

1. Klöpsake ikoonil DisplayLink
2. Valige haldurimenüüst käsklus peegel.

Põhiekraani resolutsiooni, värvisügavust ja värskendamiskiirust kopeeritakse dokkimis- jaamaga ühendatud ekraanil.

Seade „sobita teleriga“ konfigureerimine

1. Seade „sobita teleriga“ konfigureeri-miseks valige DisplayLinki halduris vastav suvand. Avaneb järgmine liides.

1. Samuti näete DisplayLinki ekraanil punast äärist.

Punane ääris näitab Windowsi uue töölaua suurust. Kasutage punase äärise suuruse muutmiseks nuppe „+“ ja „-“ kuni see sobitub teleriekraaniga.

1. Kui punane ääris on teleriekraani servades, klöpsake Windowsi töölaua suuruse muutmiseks nuppu „Rakenda“.
