KÄYTTÖOHJE ACP71EU TARGUS

3. Kui punane ääris on teleriekraani ser-

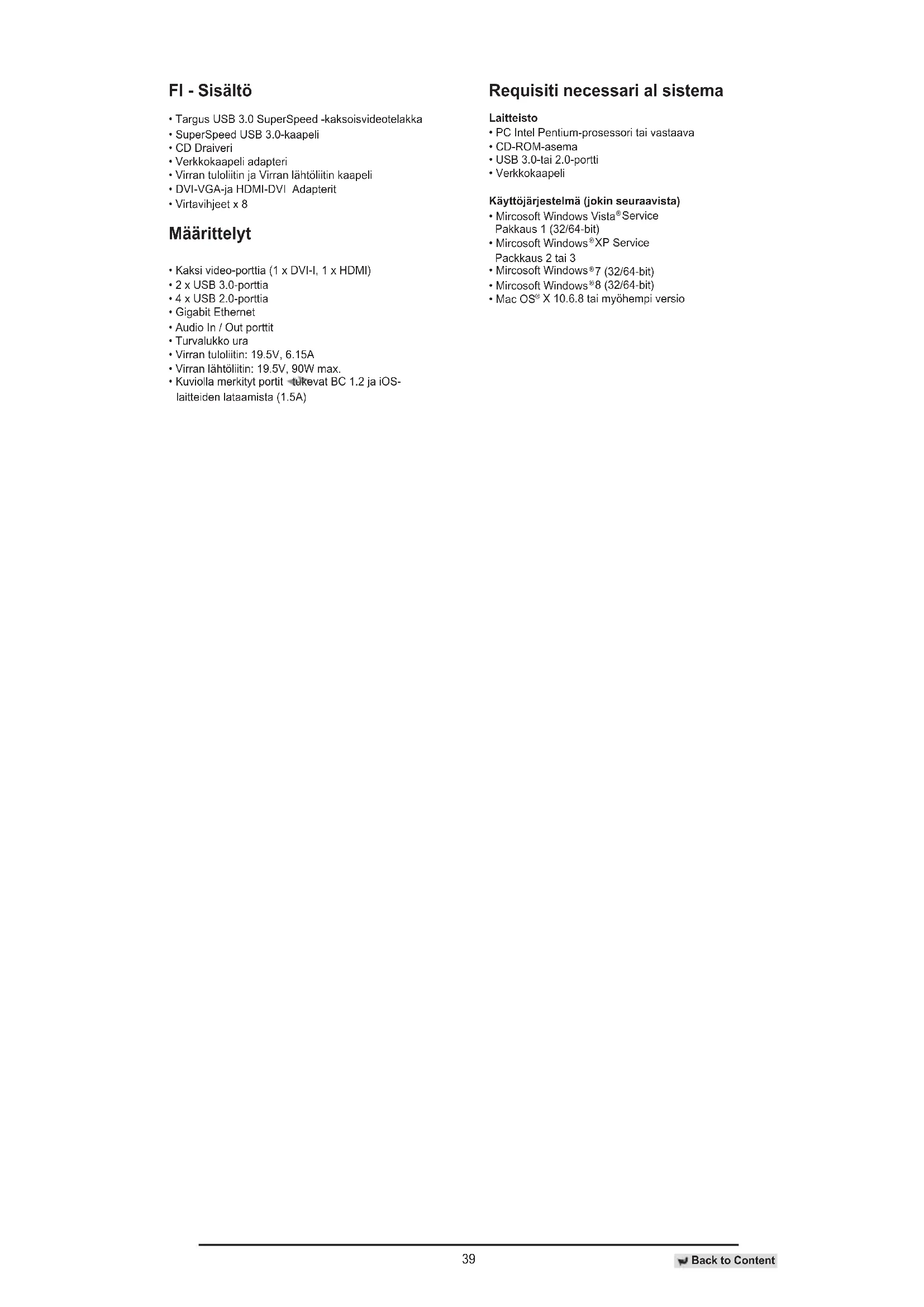

• Verkkokaapeli adapteri

• Virran tuloliitin ja Virran lähtöliitin kaapeli

• DVI-VGA-ja HDMI-DVI Adapterit

• Virtavihjeet x 8 Määrittelyt

• Audio In / Out porttit

• Virran tuloliitin: 19.5V, 6.15A

• Virran lähtöliitin: 19.5V, 90W max.

• Kuviolla merkityt portit tukevat BC 1.2 ja iOS- laitteiden lataamista (1.5A) Requisiti necessari al sistema Laitteisto

• PC Intel Pentium-prosessori tai vastaava

• Verkkokaapeli Käyttöjärjestelmä (jokin seuraavista)

X 10.6.8 tai myöhempi versio Back to Content40 Windows XP/Vista Setup

HUOMAUTUS: Älä liitä telakointiasemaa ennen kun olet asentanut näyttölinkki draiveria.

1) Asenna mukana tullut Draiveri CD.

2) Kaksoisnapsauta Setup.exe.

3) Noudata näytön ohjeita

kunnes asennus on valmis.

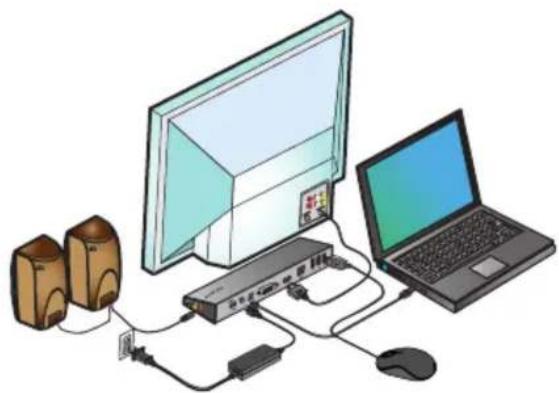

4) Liitä telakointiasema ja oheislaitteet.

1) Liitä telakointiasema kannettavan

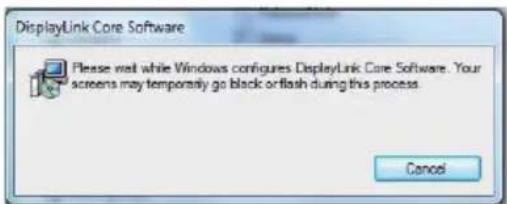

2) Windows alkaa asentaa näyttölinkki draiveria

3) Noudata näytön ohjeita kunnes asennus

4) Kytke kaikki oheislaitteet.

HUOMAUTUS: Jos draiverin asennus ei käynnisty automaattisesti, irrota telakointiasema kannettavastatietokoneestasi, aseta Draiveri CD, ja napsauta Setup.exe tiedostoa. DC 5V

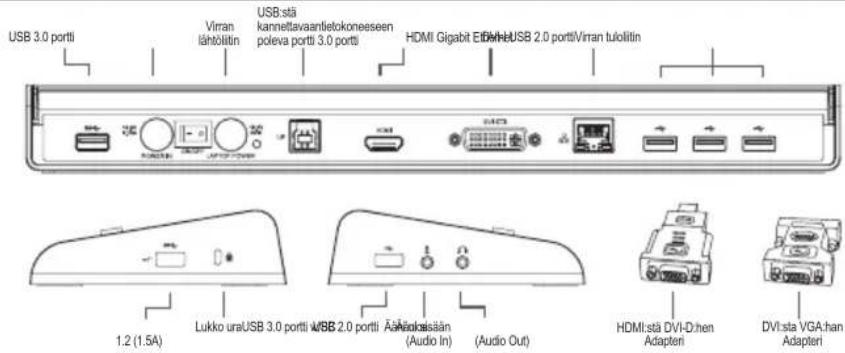

DVI HDMI DVI:sta VGA:han AdapteriHDMI:stä DVI-D:hen AdapteriÄäni sisään (Audio In)USB 3.0 porttiUSB:stä kannettavaantietokoneeseen poleva portti 3.0 porttiDVI-I USB 2.0 porttiVirran tuloliitinVirran lähtöliitinHDMI Gigabit EthernetUSB 2.0 portti Ääni ulos (Audio Out)Lukko uraUSB 3.0 portti w/BC 1.2 (1.5A) Virta-asetukset Telakointiasema Kaavio Etsi oikea teho kärki (testi sopii kannettavan tarvittaessa)Kytke virtajohtoLiitä kannettavaan tietokoneeseen Back to Content41 DC 5V

Valikon valinta DisplayLink Manager Tarkista päivitykset DisplayLink laitteet Audio Asetus Video Asetus Näytön resoluutio Näytön kierto Jatka Aseta päänäytöksi Notebook Tark- kailu Off Peili Pois päältä Optimoi videolle Sovita TV:lle Avaa Näytön resoluutio ikkuna Tarkistaa verkossa, jos uusia draivereita ladattavissa Näyttää luettelo kaikista kytketyistä Näyttölinkki laitteista Avaa Audio Conguraatio ikkuna Avaa Näytön resoluutio ikkunan Näyttää luettelon kaikista käytettävissä näyttöresoluutioista. Päätetilat [] eivät ole käytettävissä peilikuvatilassa Kiertää näytön myötä-tai vastapäivään Jatka Windows-työpöytä tällenäytölle Aseta tämä näyttö päänäytöksi Sammuttaa kannettavan tietokoneen näytönlinkki näyttöä päänäyttönä (toimii vain PC ja kun vain yksi näyttölinkki näyttö on kytkettynä) Näyttää saman sisällön molemmissa näytöissä (Resoluutiot ovat samat) Sammuttaa tämän näyttölinkki näytön Valitse parannetulle videon toistolle näyttölinkkiin liitetyille näytöille (kos- kee vain videota, teksti voi näkyä vähemmän selkeänä) Säätää Windows-työpöydän kokoa sopimaan kytkettyyn TV:hen (toimii vain kun yksi näyttölinkki näyttö on kytketty ja asetettu Extend-tilaan) Säätää näytön Extend tilaan

1. Klikkaa Näyttölinkki kuvaketta

2. Valitse Extend Manager-valikossa.

Laite on nyt laajennettu siihen suuntaan jolla se oli viime kerralla, kun näyttö oli tässä tilassa. Lisätääkseski hallittavuutta, käytä Extend Alivalikkoon ja valitse jokin vaihtoehdoista. Tämä asettaa laiteen Extend tilaan, ja asettaa sitä päänäytön vasemmalle / oikealle / yläpuolella / alapuolella. Säätää näytön osaksi Peilikuvatilassa

1. Klikkaa Näyttölinkki kuvaketta

2. Valitse peili Manager-valikkosta.

Ensisijainsen näyttön resoluutio, värisyvyys ja virkistystaajuus toistetuu telakointiasemaan kytkettyyn näyttöön. Sovita TV Conguraa- tioon

1. Määritä Sovita TV:hen, valitse vaihtoehto

Näyttölinkki Manager:ista. Seuraavat käyttöliittymä näkyvät.

2. Näet myös punaisen reunan

näyttölinkki näytössä. Punainen reuna näyttää uuden WindowsDesktop koon. Käytä “+” ja “-” Ohjaimia ja muuta punaisen reunan kokoa kunnes se mahtuu TV-ruutuun.

3. Kun punainen reuna on TV-ruudun

reunoilla, klikkaa “Sovella” (Apply) vaihtaaksesi Windowsin työpöydän kokoa. Back to Content42 GR - Περιεχόμενο
