ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ACP71EU TARGUS

• Διπλός σταθμός αγκύρωσης βίντεο USB 3.0 Super- Speed με ρεύμα της Targus

• Καλώδιο USB 3.0 SuperSpeed (εξαιρετικά υψηλής

• Προσαρμογέας ισχύος AC

• Καλώδιο Είσοδος ισχύος AC και Έξοδος ισχύος DC

• Προσαρμογείς DVI σε VGA και HDMI σε DVI

• Ακίδες τροφοδοσίας x 8 Προδιαγραφή

• Διπλές θύρες για συσκευές βίντεο (1 DVI-I, 1 HDMI)

• Θύρες εισόδου/εξόδου ήχου

• Θυρίδα κλειδαριάς ασφαλείας

• Είσοδος ισχύος DC: 19.5V, 6.15A

• Έξοδος ισχύος DC: 19.5V, 90W max.

• Οι θύρες που είναι σημειώμενες με υποστηρίζουν BC 1.2 και φόρτιση συσκευής iOS (1.5A) Λειτουργικό σύστημα

• Η/Υ με επεξεργαστή Intel Pentium ή άλλον ισοδύναμό του

• Έξοδος ισχύος AC Λειτουργικό σύστημα (κάποιο από τα ακόλουθα)

XP με Service Pack 2 ή 3

X 10.6.8 ή μεταγενέστερη έκδοση Back to Content43 Ρύθμιση Windows XP/Vista

ΣΗΜΕΙΩΣΗ: ΜΗ ΣΥΝΔΕΣΕΤΕ ΤΟΝ ΣΤΑΘΜΟ ΑΓΚΥΡΩΣΗΣ ΠΡΟΤΟΥ ΕΓΚΑΤΑΣΤΗΣΕΤΕ ΤΟ ΠΡΟΓΡΑΜΜΑ ΟΔΗΓΗΣΗΣ ΤΗΣ ΕΦΑΡΜΟΓΗΣ DISPLAYLINK.

1) Τοποθετήστε στη μονάδα το CD με το

πρόγραμμα οδήγησης που θα βρείτε στη συσκευασία.

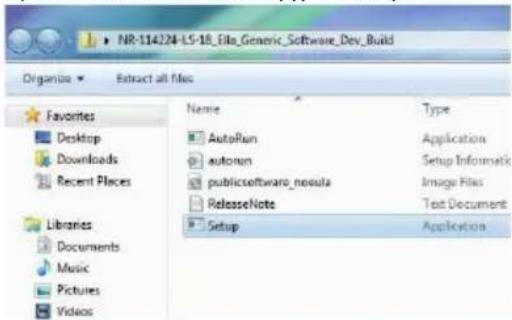

2) Κάντε διπλό κλικ στο αρχείο Setup.exe.

3) Ακολουθήστε τις οδηγίες που

παρουσιάζονται στην οθόνη ωσότου ολοκληρωθεί η εγκατάσταση

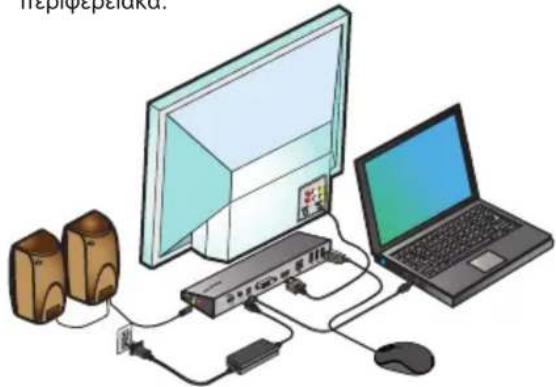

4) Συνδέστε τον σταθμό αγκύρωσης και τα

περιφερειακά. Ρύθμιση Windows 7 / Windows 8

1) Συνδέστε τον σταθμό αγκύρωσης με

τον φορητό σας υπολογιστή.

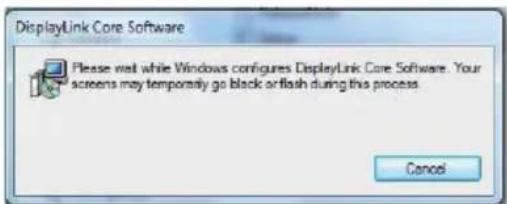

2) Τα Windows θα ξεκινήσουν αυτόματα την

εγκατάσταση του προγράμματος οδήγησης για την εφαρμογή DisplayLink.

3) Ακολουθήστε τις οδηγίες που

παρουσιάζονται στην οθόνη ωσότου ολοκληρωθεί η εγκατάσταση

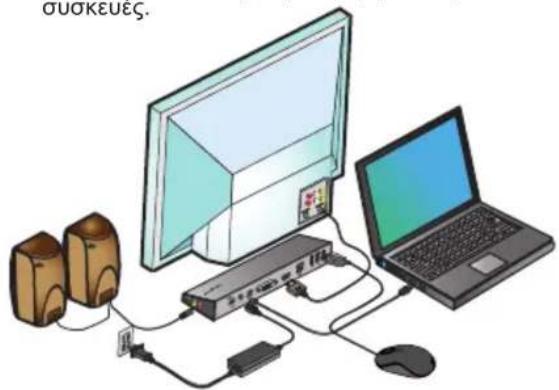

4) Συνδέστε όλες τις περιφερειακές

ΣΗΜΕΙΩΣΗ: Αν η εγκατάσταση του προγράμματος οδήγησης δεν αρχίσει αυτόματα, αποσυνδέστε τον σταθμό αγκύρωσης από τον φορητό σας υπολογιστή, τοποθετήστε στη μονάδα το CD με το πρόγραμμα οδήγησης και κάντε κλικ στο αρχείο Setup.exe.DC 5V

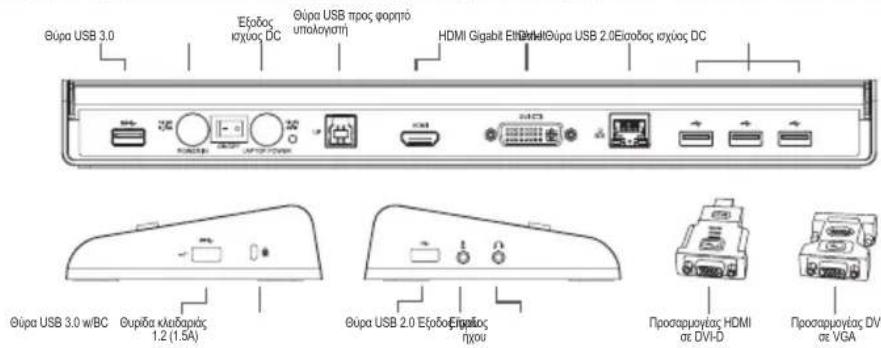

DVI HDMI Προσαρμογέας DVI σε VGAΠροσαρμογέας HDMI σε DVI-DΕίσοδος Θύρα USB 3.0Θύρα USB προς φορητό υπολογιστήDVI-I Θύρα USB 2.0Είσοδος ισχύος DCΈξοδος ισχύος DCHDMI Gigabit EthernetΘύρα USB 2.0 Έξοδος ήχουΘυρίδα κλειδαριάςΘύρα USB 3.0 w/BC 1.2 (1.5A) Ρύθμιση ισχύος Διάγραμμα σταθμού αγκύρωσης Locate the correct power tip (Test 󰘰t inlaptop if needed)Connect to the power cord Connect to your laptop Back to Content44 DC 5V

DVI HDMI Μενού προγράμματος διαχείρισης της εφαρμογής DisplayLink™

Επιλογή στο μενού DisplayLink Manager Έλεγχος για ενημερωμένες εκδόσειςΣυσκευές εφαρμογής DisplayLink Ρύθμιση ήχου Ρύθμιση βίντεο Ανάλυση οθόνης Περιστροφή οθόνης

Καθορισμός ως κύρια οθόνη Απενεργοποίηση οθόνης φορητού υπολογιστή Κατοπτρισμός Απενεργοποίηση Βελτιστοποίηση για

Ανοίγει το παράθυρο Screen Resolution (Ανάλυση οθόνης). Ελέγχει μέσω Ίντερνετ αν υπάρχουν διαθέσιμα προς λήψη νέα προγράμματα οδήγησης. Δείχνει μια λίστα με όλες τις συσκευές που χρησιμοποιούν την εφαρμογή DisplayLink. Ανοίγει το παράθυρο Audio Conguration (Διάρθρωση ήχου) Ανοίγει το παράθυρο Screen Resolution (Ανάλυση οθόνης). Δείχνει μια λίστα με όλες τις διαθέσιμες τιμές ανάλυσης της οθόνης. Οι συναγόμενες λειτουργίες [ ] δεν είναι διαθέσιμες σε λειτουργία κατοπτρισμού. Περιστρέφει την οθόνη προς τα δεξιά ή προς τ’ αριστερά. Επεκτείνει την επιφάνεια εργασίας των Windows πάνω στην παρούσα οθόνη. Καθορίζει ότι η παρούσα οθόνη θα είναι η κύρια. Απενεργοποιεί την οθόνη του φορητού υπολογιστή και χρησιμοποιεί ως κύρια την οθόνη που είναι συνδεδεμένη μέσω της εφαρμογής DisplayLink (λειτουργεί μόνο σε επιτραπέζιους υπολογιστές και όταν υπάρχει μόνο μία οθόνη συνδεδεμένη μέσω της εφαρμογής DisplayLink). Δείχνει το ίδιο περιεχόμενο και στις δύο οθόνες (που πρέπει να έχουν την ίδια ανάλυση). Απενεργοποιεί την παρούσα οθόνη που είναι συνδεδεμένη μέσω της εφαρμογής DisplayLink. Επιλέξτε τη δυνατότητα αυτή για βελτιωμένη αναπαραγωγή βίντεο σε οθόνες που είναι συνδεδεμένες μέσω της εφαρμογής DisplayLink (ισχύει μόνο για βίντεο ενώ τα κείμενα μπορεί να φαίνονται λιγότερο καθαρά). Ρυθμίζει το μέγεθος της επιφάνειας εργασίας των Windows ώστε να χωρέσει στην συνδεδεμένη τηλεόραση (λειτουργεί μόνο όταν υπάρχει μία οθόνη συνδεδεμένη μέσω της εφαρμογής DisplayLink και έχει καθοριστεί να χρησιμοποιεί τη λειτουργία Extend (Επέκταση)). Για να καθορίσετε ότι η οθόνη θα χρησιμοποιήσει τη λειτουργία Extend

1. Κάντε κλικ στο εικονίδιο DisplayLink.

2. Στο μενού Manager (Πρόγραμμα

διαχείρισης) επιλέξτε τη δυνατότητα Extend (Επέκταση). Η συσκευή επεκτείνεται πλέον στην κατεύθυνση προς την οποία ήταν τελευταία φορά που βρέθηκε στη λειτουργία αυτή. Για καλύτερο έλεγχο, χρησιμοποιήστε το υπομενού Extend To (Επέκταση σε) και επιλέξτε μία από τις δυνατότητες που σας δίνει. Έτσι η συσκευή θα περάσει στη λειτουργία Extend (Επέκταση) και στη θέση Left/Right/Above/Below (Αριστερά/Δεξιά/Πάνω/ Κάτω) ως προς την κύρια οθόνη. Για να καθορίσετε ότι η οθόνη θα χρησιμοποιήσει τη λειτουργία Mirror (Κατοπτρισμός)

1. Κάντε κλικ στο εικονίδιο DisplayLink.

2. Στο μενού Manager (Πρόγραμμα

διαχείρισης) επιλέξτε τη δυνατότητα Mirror (Κατοπτρισμός). Η ανάλυση, το βάθος χρώματος και ο ρυθμός ανανέωσης της πρωτεύουσας οθόνης αναπαράγονται στην οθόνη που είναι συνδεδεμένη στον σταθμό αγκύρωσης. Διάρθρωση δυνατότητας Fit to TV (Προσαρμογή στην

1. Για να διαρθρώσετε τη δυνατότητα Fit

to TV (Προσαρμογή στην τηλεόραση), επιλέξτε την από το πρόγραμμα DisplayLink Manager (Πρόγραμμα διαχείρισης εφαρμογής DisplayLink). Εμφανίζεται η διεπαφή που βλέπετε παρακάτω.

2. Θα δείτε επίσης ένα κόκκινο περίγραμμα

στην οθόνη της εφαρμογής DisplayLink. Το κόκκινο περίγραμμα δείχνει το μέγεθος της νέας επιφάνειας εργασίας των Windows. Χρησιμοποιήστε τα εργαλεία ελέγχου «+» και «-» για να αλλάξετε το μέγεθος του κόκκινου περιγράμματος ώστε να ταιριάξει με την οθόνη της τηλεόρασης.

3. Μόλις το κόκκινο διάγραμμα φτάσει στα

άκρα της οθόνης της τηλεόρασης, κάντε κλικ στην επιλογή Apply (Εφαρμογή) για να αλλάξετε το μέγεθος της επιφάνειας εργασίας των Windows. Back to Content45 HR - Sadržaj
