HASZNÁLATI ÚTMUTATÓ ACP71EU TARGUS

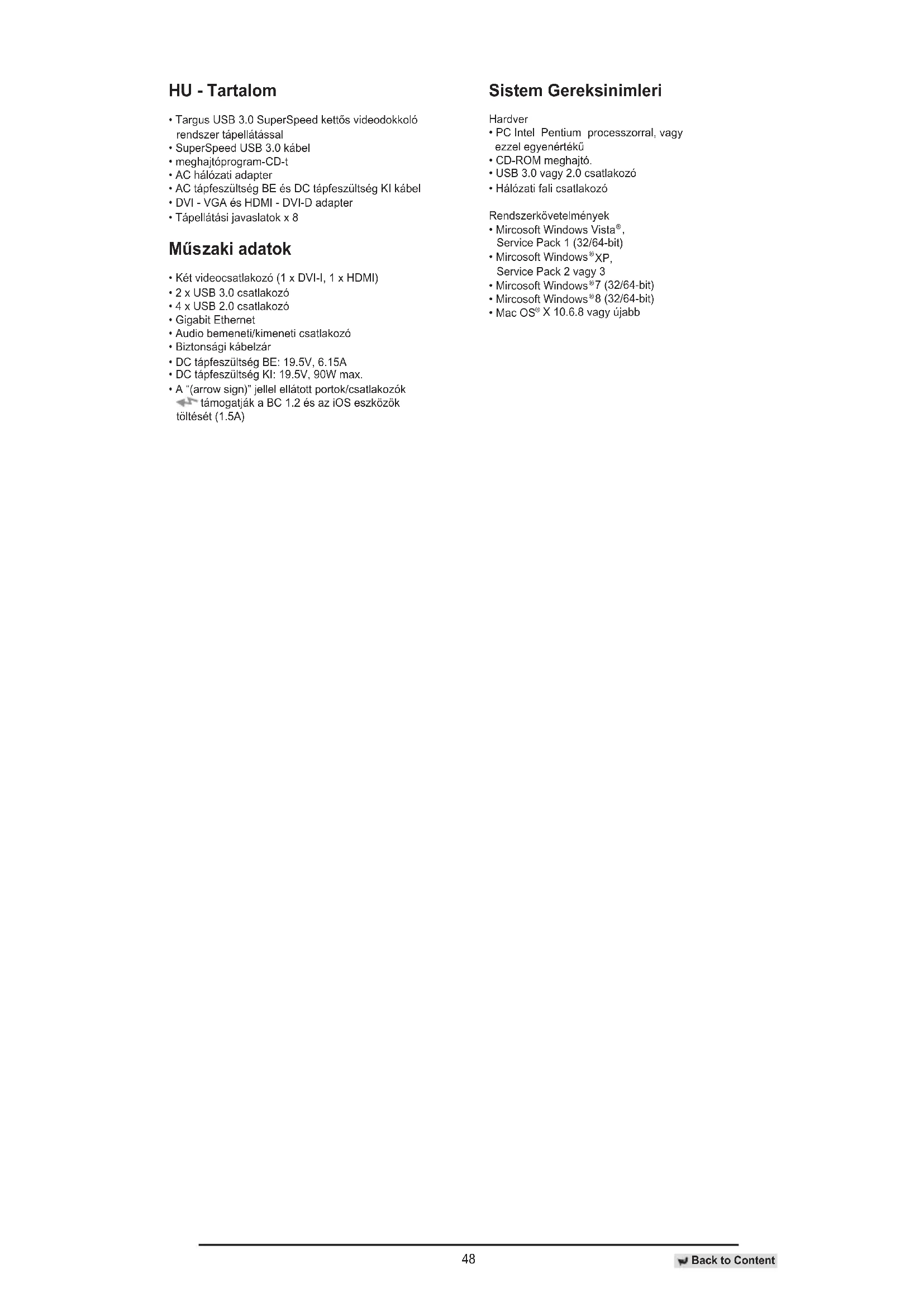

HU – Magyar, Targus USB 3.0 SuperSpeed ketts videodokkoló rendszer tápellátással....48

• Targus USB 3.0 SuperSpeed kettős videodokkoló rendszer tápellátással
  • SuperSpeed USB 3.0 kábel
• meghajtóprogram-CD-t
  • AC hálózati adapter
• AC tápfeszültség BE és DC tápfeszültség KI kábel
  • DVI - VGA és HDMI - DVI-D adapter
  • Tápellátási javaslatok x 8

Műszaki adatok

• Két videocsatlakozó (1 x DVI-I, 1 x HDMI)
  • 2 x USB 3.0 csatlakozó
  • 4 x USB 2.0 csatlakozó
• Gigabit Ethernet
  • Audio bemeneti/kimeneti csatlakozó
• Biztonsági kábelzár
  • DC tápfeszültség BE: 19.5V, 6.15A
  • DC tápfeszültség KI: 19.5V, 90W max.
• A “(arrow sign)” jellel ellátott portok/csatlakozók támogatják a BC 1.2 és az iOS eszközök töltését (1.5A)

• PC Intel Pentium processzorral, vagy ezzel egyenértékű
  • CD-ROM meghajtó.
  • USB 3.0 vagy 2.0 csatlakozó
  • Hálózati fali csatlakozó

Rendszerkövetelmények

- Mircosoft Windows® XP, Service Pack 2 vagy 3

• Mircosoft Windows®7 (32/64-bit)

• Mircosoft Windows®8 (32/64-bit)

• Mac OS® X 10.6.8 vagy újabb

Beállítás Windows® XP/Vista® esetén

MEGJEGYZÉS: A DISPLAYLINK MEGHAJTÓ TELEPÍTÉSE ELÖTT NE CSATLAKOZTASSA A DOKKOLÓÁLLOMÁST.

1) Helyezze a meghajtóba a mellékelt meghajtóprogram-CD-t.

3) Kövesse a képernyőn megjelenő utasításokat és várja meg a telepítés befejeződését.

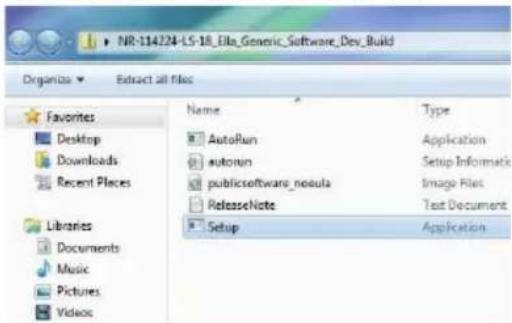

2) Kattintson kétszer a Setup.exe fájlra.

NR-114224-LS-18_Ella_Generic_Software_Dev_Build Organize Extract all files Favorites Desktop Downloads Recent Places Libraries Documents Music Pictures Videos Name Type AutoRun Application autonrun Setup Informatix publicsoftware_nopula Image Files ReleaseNote Text Document Setup Application

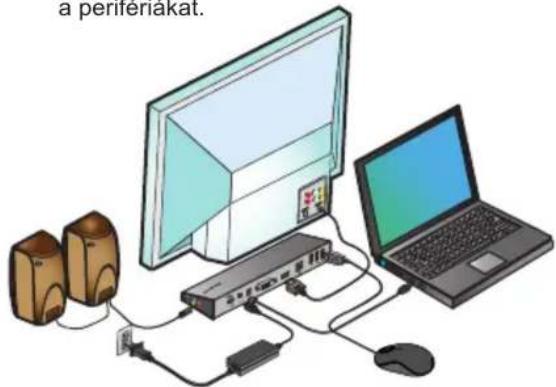

4) Csatlakoztassa a dokkolóállomást és a perifériákat.

a periferiakat.

Beállítás Windows® 7 / Windows® 8 esetén

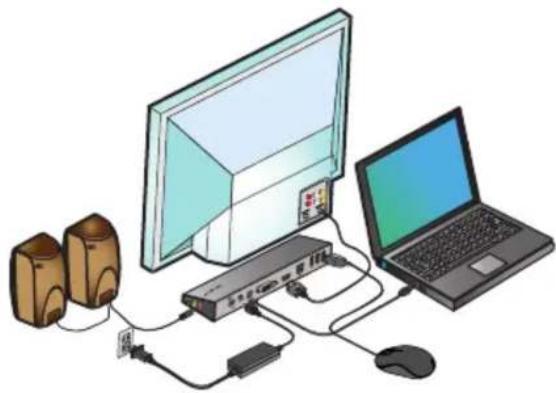

1) Csatlakoztassa a dokkolóállomást a laptopra.

3) Kövesse a képernyőn megjelenő utasításokat és várja meg a telepítés befejeződését.

4) Csatlakoztasson minden periféria-eszközt.

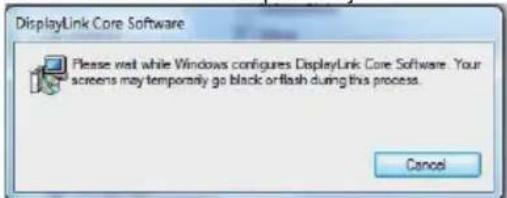

2) A Windows automatikusan megkezdi a DisplayLink meghajtóprogram telepítését. MEGJEGYZÉS: Ha a meghajtóprogram telepítése nem indul el automatikusan, csatlakoztassa le a dokkolóállomást a laptopról, helyezze be a a meghajtóprogramot tartalmazó CD-t és kattintson a Setup.exe fájlra.

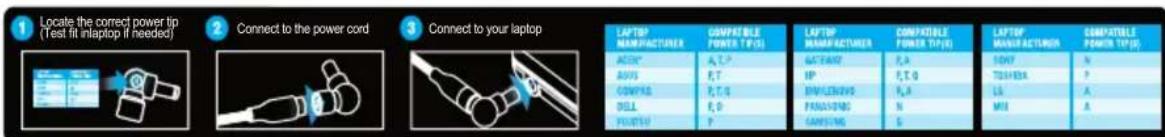

Tápfeszültség beállítása

1 Locate the correct power tip (Test lit inlaptop if needed) 2 Connect to the power cord 3 Connect to your laptop LAPETP MANUFACTURER COMPATIBLE POWER TYPE(S) LAPETP MANUFACTURER COMPATIBLE POWER TYPE(S) LAPETP MANUFACTURER COMPATIBLE POWER TYPE(S) ACON* A, C* GATRANT F,A SONY N BOS F,T MP F,T,C TOSHIBA P COMPUTS F,T,C BMWENOWS F,A LS DILL F,D PRAVANGS N MIX A PUNTISHI P GAMTSING S

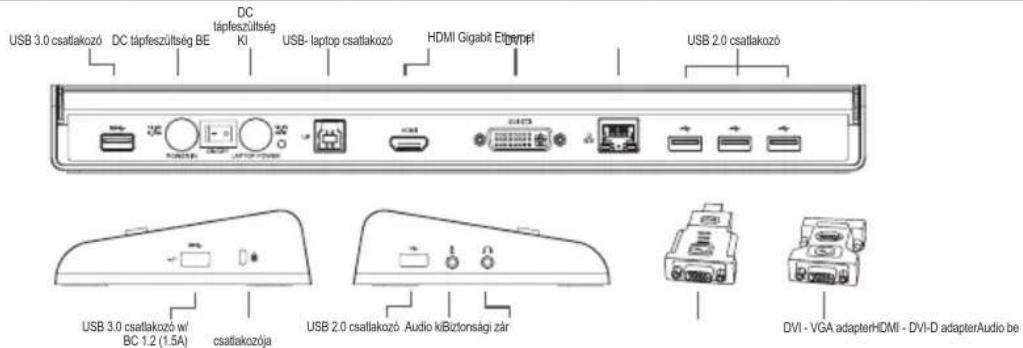

A dokkolóállomás

USB 3.0 csatlakozó DC tápfeszültség BE DC típfeszültség KI USB- laptop csatlakozó HDMI Gigabit Etrypet USB 2.0 csatlakozó USB 3.0 csatlakozó w/ BC 1.2 (1.5A) csatlakozója USB 2.0 csatlakozó Audio kiBiztonsági zár DVI - VGA adapterHDMI - DVI-D adapterAudio be

DisplayLink™ Manager Menü

Menüpont
DisplayLink Manager	A Screen Resolution (képernyőfelbontás) ablak megnyitása
Frissítések ellenőrzése	Az Interneten ellenőrzi, hogy vannak-e letölthető frissítések.
DisplayLink eszközök	A csatlakoztatott DisplayLink eszközök listájának megjelenítése.
Audiobeállítás	Az audio-konfigurációs menü megnyitása
Videobeállítás	A Screen Resolution (képernyőfelbontás) ablak megnyitása
Screen Resolution	A használható képernyőfelbontások listájának megjelenítése. Inferred Modes [ ] tükör üzemmódban nem használható.
Képernyő elforgatása	A képernyő elforgatása jobbra vagy balra.
Kiterjesztés	A Windows asztal kiterjesztése erre a képernyőre.
Beállítás fő monitorként	A képernyő beállítása fő képernyőként.
Notebook képernyő ki	A laptop képernyőjének kikapcsolása és a DisplayLink megjelenítő használata fő képernyőként (csak PC-n működik, és csak akkor, ha csak egy DisplayLink képernyő van csatlakoztatva.
Tükör	Mindkét képernyőn ugyanazt a tartalmat jeleníti meg (tükör), a két képernyő felbontásának azonosnak kell lennie.
Ki	A DisplayLink megjelenítő kikapcsolása.
Optimalizálás videóhoz	Javított videolejátszás a csatlakoztatott DisplayLink megjelenítőkön (csak video esetén; a szöveg kevésbé élesnek tünhet).
Fit to TV	A Windows asztal méretét úgy állítja be, hogy illeszkedjen a csatlakoztatott TV-hez (csak egyetlen, Extend Mode beállítású DisplayLink megjelenítő csatalakoztatása esetén).

A megjelenítő beállítása Extend Mode üzemmódra

1. Kattintson a DisplayLink ikonra.
2. Lépjen a Manager menü Extend menüpontjába.

A készülék abba az irányba terjesztődik ki, amerre ebben az üzemmódban előzőleg beállították. A beállításhoz használja az Extend To almenüt és jelölje be a kívánt lehetőséget. A megjelenítő Extend Mode üzemmódra állítódik és a fő monitor bal/ jobb/felső/alsó felére terjesztődik ki.

A megjelenítő beállítása Mirror módra

1. Kattintson a DisplayLink ikonr-
2. Lépjen a Manager menü Mirror menüpontjába.

Az elsödleges képernyő felbontásának, színmélységének és frissítési gyakoriságának másolása a dokkolóállomásra csatlakoztatott monitorra.

Illesztés a TV beállításaihoz

1. Ehhez válassza a DlsplayLink Manager Fit to TV menüpontját. A következő kezelőfelület jelenik meg.

1. A DisplayLink képernyön piros keret jelenik meg-

A piros keret az új Windows asztal határát jelzi. A „+” és „-” szabályozókkal módosítsa a piros keret méretét úgy, hogy megfeleljen a TV-képernyő méretének.

1. Ha piros keret megfelel a TV-nek, az „Apply” gombra kattintva nyugtázza a Windows asztal átméretezését
