HASZNÁLATI ÚTMUTATÓ DOCK430EUZ TARGUS

USB-C DisplayPort Alt Mode dokkolóállomás 85W-os PD töltővel

Contents

• USB-C DisplayPort Alt Mode dokkoloállomás 85W-os PD töltövel
  • USB-C kábel
  • Hálózati adapter

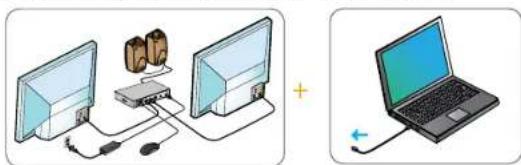

Munkaállomás telepítése

1. Csatlakoztasson minden ki- és bemeneti eszközt a dokkolóállomáshoz.

1. Csatlakoztassa a Targus dokkolóallomást a gazdagépéhez.

• Megjelenítési mód támogatása, (I) DP++ (ii) DP++ (iii) HDMI
• 1x USB-C bemeneti port (max. 85-ig működik a PD 3.0-val)
• 4 x USB 3.2 Gen 1 kimeneti port (az - jelölésü port támogatja a BC 1.2 és iOS eszközök töltését max. 2,4A erösséggel)
  • 1x USB-C kimeneti port (USB 3.2 Gen 2, csak adatok)
  • Gigabit Ethernet
• Mikrofon- és audiokábel (3,5 mm-es headset csatlakozóval)
  • Biztonsági nyílás
  • USB-C kábel
  • 150 W-os hálózati adapter

USB-C DisplayPort Alt Mode dokkolóállomás 85W-os PD töltövel

Dokkolóállomás működési ábrája

Monitor és felbontás

	Gazdagép grafikös beállításai	DP++	DP++	HDMI
Egyszeri videoó(bármely kimenet kivlasztása)	DP 1.2	3840 x 2160 p30	3840 x 2160 p30	3840 x 2160 p30
	DP 1.4	3840 x 2160 p60	3840 x 2160 p60	3840 x 2160 p60
Duális video* (bármely kél kimenet kivlasztása)	DP 1.2	1920 x 1080 p60	1920 x 1080 p60	1920 x 1080 p60
	DP 1.4	2560 x 1440 p60	2560 x 1440 p60	2560 x 1440 p60
Háromszoros video * #(összes kimenet használata)	DP 1.2	1920 x 1080 p30	1920 x 1080 p30	1920 x 1080 p30
	DP 1.4	1920 x 1080 p60	1920 x 1080 p60	1920 x 1080 p60

* Multi-Stream Transport (MST) módot támogató grafikus adaptert igényel; a Mac laptopok nem támogatják az MST módot.

Néhány grafikus adapter esetén a laptopmonitor kikapcsolása szükséges a tripla monitor megjelenítési mód engedélyezéséhez.

USB-C DisplayPort Alt Mode dokkoloállomás 85W-os PD töltövel

Rendszerkövetelmények

Hardver

- USB-C kompatibilis laptop, amely támogatja a DisplayPort Alternativ Módot és a PD 3.0 vagy annál újabb verziót

Megjegyzések: A dupla- vagy triplamonitoros megjelenítési módhoz a MultiStream Transport (MST) módot támogató grafikus adapter szükséges

Operációs rendszer (az alábbiak bármelyike)

• Microsoft Windows 10 (32/64 bites)
• Mac OS X 10.14 vagy annál újabb verzió
- Chromebook

A legfrissebb kompatibilis operációs rendszerek felsorolása a www.targus.com webhelyen található

Windows telepítése

A legjobb Windows teljesítmény érdekében minden képpen frissítse a PC BIOS-t (Firmware) és a kijelzőadapter illesztóprogramját. A Windows Vezérlőpult Képernyőfelbontás ablakának használatával a csatlakoztatott monitorok úgy konfigurálhatók, hogy tüközzék a fő képernyőt, vagy a Windows Asztalt kibővítve lehetővé tegyék több alkalmazás egyidejű láthatóságát.

USB-C DisplayPort Alt Mode dokkolóállomás 85W-os PD töltövel

A képernyőfelbontási ablak lehetővé teszi az összes monitor teljes konfigurálását, beleértve a következőket:

• Kijelző tájolása és helyének módosítása
  • Kijelzők elrendezése

Megjegyzések:

1. A dupla- vagy triplamonitoros megjelenítési módoz olyan grafikus adapter megléte szükséges a gazdagépben, amely támogatja a Multi-Stream Transport (MST) módot.
2. Néhány grafikus adapter esetén a laptopmonitor kikapcsolása szükséges a triplamonitoros megjelenítési mód engedélyezéséhez.

OS-X telepítése

A MacBook felhasználók a Kijelzők Rendszerbeállításai segítségével kalibrálhatják a külső monitorokat. Az OS-X lehetővé teszi az összes kijelző konfigurálását, beleértve:

• Kijelző tájolása és helyének módosítása
  • Kijelzők elrendezése

Megjegyzések

A Duális / Tripla megjelenítési mód nincs támogatva Mac OS-ben
