DOCK430EUZ - Dokovací stanice TARGUS - Bezplatný návod k obsluze

Typ produktu	Dokovací stanice
Značka	Targus
Model	DOCK430EUZ
Rozměry (cca)	200 x 80 x 30 mm
Hmotnost (cca)	250 g
Napájení	Externí napájecí zdroj 20 V / 3 A (součástí balení)
USB porty (downstream)	2 × USB 3.0, 1 × USB 2.0, 1 × USB-C
Video výstupy	1 × HDMI, 1 × DisplayPort, 1 × VGA (přes volitelný kabel)
Síťový port	Gigabit Ethernet (RJ-45)
Audio konektor	3,5mm kombinovaný konektor pro sluchátka/mikrofon
Funkce nabíjení	USB-C Power Delivery až 60 W (nabíjení notebooku)
Kompatibilní operační systémy	Windows 10/11, macOS 10.15+, Chrome OS
Maximální podporované rozlišení	4K @ 60 Hz (jeden monitor) nebo 2x HD @ 60 Hz
Materiál pouzdra	Plast, hliníkový povrch
Provozní teplota	0 °C až 40 °C
Skladovací teplota	-20 °C až 60 °C
Vlhkost (provoz)	10 % – 90 % (nekondenzující)
Obsah balení	Dokovací stanice, napájecí zdroj, USB-C kabel (1 m), stručný návod
Záruka	2 roky (podle země)
Čištění	Jemně otřete suchým nebo mírně vlhkým hadříkem; nepoužívejte agresivní čisticí prostředky
Likvidace	Dodržujte směrnice o elektronickém odpadu; nevyhazujte do domovního odpadu
Certifikace	CE, FCC, RoHS

Často kladené otázky - DOCK430EUZ TARGUS

Jaké porty má dokovací stanice Targus DOCK430EUZ?

Může dokovací stanice nabíjet můj notebook?

Jaká rozlišení jsou podporována?

Je dokovací stanice kompatibilní s mým MacBookem?

Potřebuji další ovladače?

Jak správně čistit dokovací stanici?

Mohu dokovací stanici používat bez napájecího zdroje?

Kolik monitorů mohu připojit současně?

Funguje dokovací stanice s MacBookem s čipem M1/M2?

Co dělat, když dokovací stanice není rozpoznána?

NÁVOD K OBSLUZE DOCK430EUZ TARGUS

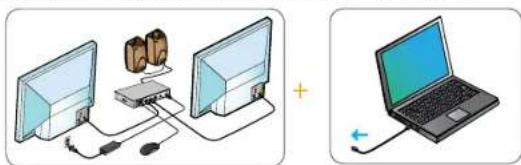

Instalace pracovní stanice

1. Připojte všechna periferní zařízení k dokovací stanici.

1. Přípojte dokovací stanici Targus ke svému hostitelskému zařízení.

• Podpora režimu displeje, (I) DP++ (ii) DP++ (iii) HDMI
• 1 x USB-C upstream (řídici) port (podporuje dodávku energie 3,0 až 85 W max)
• 4 x USB 3.2 Gen 1 downstream porty (port označený podporuje nabíjení zařízení BC 1.2 a iOS při max. 2,4 A)
  • 1x USB-C downstream port (USB 3,2 Gen 2, pouze data)
  • Gigabit Ethernet
  • Kombinovaný zvuk (konektor sluchátek 3,5 mm)
• Slot bezpečnostního zámku
  • USB-C kabel
  • 150 W AC napájecí adaptér

Dokovací stanice USB-C DisplayPort Alt Mode s 85W Power PD

Schéma dokovací stanice

Monitor a rozlišení

	Grafika hosticele	DP++	DP++	HDMI
Jedno video(vyberte jeden výstup)	DP 1.2	3840 x 2160 p30	3840 x 2160 p30	3840 x 2160 p30
	DP 1.4	3840 x 2160 p60	3840 x 2160 p60	3840 x 2160 p60
Dvojí video*(vyberte dva výstupy)	DP 1.2	1920 x 1080 p60	1920 x 1080 p60	1920 x 1080 p60
	DP 1.4	2560 x 1440 p60	2560 x 1440 p60	2560 x 1440 p60
Trojí Video*#(použiřte všechny výstupy)	DP 1.2	1920 x 1080 p30	1920 x 1080 p30	1920 x 1080 p30
	DP 1.4	1920 x 1080 p60	1920 x 1080 p60	1920 x 1080 p60

* Vyžaduje hostitelský grafický adaptér podporující režim Multi-Stream Transport (MST); notebooky Mac nepodporují režim MST.

Některé grafické adaptéry vyžadují vypnutí monitoru notebooku pro povolení režimu zobrazení tří monitorů.

Dokovací stanice USB-C DisplayPort Alt Mode s 85W Power PD

Systémové požadavky

Součástky

- notebook s aktivovaným USB C s podporou alternativního režimu DisplayPort a napájením 3,0 nebo vyšším Poznámky: Grafický adaptér podporující režim Multi-Stream Transport (MST) je vyžadován pro režim dvojitého nebo trojitého monitoru

Operační systém (některý z následujících)

• Microsoft Windows 10 (32/64 bitü)
• Mac OS X verze 10.14 nebo novější
- Chromebook

Navšivte www.targus.com, kde naleznete seznam nejnovějších kompatibilních operačních systémů.

Nastavení systému Windows

Chcete-li zajistit nejlepší výkon systému Windows, nezapomeňte aktualizovat ovladač adaptéru k hostitelskému počitači BIOS (Firmware). Pomocí okna Rozlišení obrazovky ovládacího panelu systému Windows lze připojené monitory nakonfigurovat tak, aby odrážely hlavní obrazovku nebo rozšířovaly plochu systému Windows a také umožnovaly viditelnost vice aplikací zároveň.

Okno Rozlišení obrazovky (Screen Resolution) umožňuje plnou konfiguraci všech monitorů, včetně:

• Změny orientace a umístění displeje
- Rozvržení displejů

Poznámky:

1. Režim dvojitého/trojitého monitoru vyžaduje hostitelský grafický adaptér podporující režim Multi-Stream Transport (MST).
2. Některé grafické adaptéry vyžadují vypnutí monitoru notebooku pro aktivaci režimu zobrazení tří monitorů.

Nastavení OS-X

Pro nastavení externích monitorů mohou uživatelé MacBooku používat Předvolby systému pro displeje. OS-X umožnuje konfiguraci všech displejů, včetně:

• Změny orientace a umístění displeje
- Rozvržení displejů

Poznámky

Dvojity/trojitý displej není v Mac OS podporován

• Dokovacia stanica USB-C DisplayPort Alt Mode s výkonom 85 W PD
• Kábel USB-C
• Sletový adaptér striedavého prúdu

1. Dokovaciu stanicu Targus pripojte k hostitelskému zariadeniu.

Monitor a rozlišenie

	Hostiteľský grafický adapter	DP++	DP++	HDMI
Jeden obrazový signál (vyberte lubovolný výstup)	DP 1.2	3840 x 2160 p30	3840 x 2160 p30	3840 x 2160 p30
	DP 1.4	3840 x 2160 p60	3840 x 2160 p60	3840 x 2160 p60
Dva obrazové signály* (vyberte lubovolne dva výstupy)	DP 1.2	1920 x 1080 p60	1920 x 1080 p60	1920 x 1080 p60
	DP 1.4	2560 x 1440 p60	2560 x 1440 p60	2560 x 1440 p60
Tri obrazové signály*# (použite všetky výstupy)	DP 1.2	1920 x 1080 p30	1920 x 1080 p30	1920 x 1080 p30
	DP 1.4	1920 x 1080 p60	1920 x 1080 p60	1920 x 1080 p60

Režim dvoj-/trojmonitorového zobrazenia nie je podporovaný v systéme Mac OS
