Typ produktu	Univerzální 4K USB-C Dual Video dokovací stanice
Značka	Targus
Model	DOCK190REU
Napájení	Vstup DC: 20,5 V, 150 W; Výstup DC: 19,5 V, max. 90 W
Video konektory	2 x DisplayPort++ (DP1.2), 1 x HDMI 2.0
USB konektory	4x USB 3.0 downstream (1 s nabíjením BC 1.2 a iOS 2,4 A), 1x USB-C downstream (Power Delivery 2.0 až 100 W), 1x USB-C downstream (USB 3.0 data)
Síťový konektor	Gigabit Ethernet (RJ45)
Audio konektor	3,5mm sluchátkový jack (vstup/výstup)
Další konektory	DC vstup, DC výstup, bezpečnostní zámek
Tlačítko napájení	Ano (ON/OFF)
Součástí balení	USB-C kabel, adaptér USB-C na USB-A, napájecí adaptér se sadou napájecích konektorů
Systémová kompatibilita	Windows 7/8/8.1/10 (32/64bit), Mac OS X 10.8+, Android 5.0+, Chrome OS, Ubuntu 14.04/16.04 LTS (x86)
Maximální rozlišení	4096 x 2160 (DisplayPort nebo HDMI)
Nabíjecí výkon	Až 100 W (Power Delivery 2.0) pro kompatibilní hostitelský počítač
Požadovaný software	DisplayLink Manager (Windows/Mac) nebo DisplayLink Desktop (Android)
Údržba a čištění	Čistěte měkkým suchým hadříkem. Nepoužívejte kapaliny ani abrazivní prostředky.
Bezpečnost	Používejte pouze dodávaný napájecí adaptér. Nevystavujte vodě ani vlhkosti. Při bouřce odpojte.
Náhradní díly a opravitelnost	Napájecí adaptér a kabely jsou k dispozici u výrobce. Žádné uživatelsky opravitelné díly.
Obecné informace	V souladu se směrnicemi ES (2014/35/EU, 2014/30/EU, 2011/65/EU). Označení CE od roku 2018. Dovozce: Targus Europe Ltd.

Často kladené otázky - DOCK190REU TARGUS

Jaké operační systémy jsou kompatibilní s DOCK190REU?

DOCK190REU je kompatibilní s Windows 7/8/8.1/10 (32/64bit), macOS X 10.8 a novějšími, Android 5.0 a novějšími, Chrome OS a Ubuntu 14.04/16.04 LTS (x86).

Jak nainstalovat dokovací stanici?

Připojte všechna periferní zařízení ke stanici, poté ji připojte k počítači pomocí přiloženého USB-C kabelu. Pokud váš počítač nemá port USB-C, použijte přiložený adaptér USB-C na USB-A. Nainstalujte software DisplayLink Manager z webu Targus nebo přes Windows Update.

Mohu používat dva 4K monitory současně?

Ano, stanice podporuje až dva 4K monitory (4096x2160) přes DisplayPort nebo HDMI. Maximální rozlišení však může záviset na grafické kapacitě vašeho hostitelského počítače.

Jak nastavit napájení pro můj notebook?

Použijte příslušný napájecí konektor z dodaných (3A, 3H, 3H2, 3I2, 3P, 3W, 3X9). Připojte jej k napájecímu kabelu a poté celou sestavu připojte k notebooku. Zkontrolujte kompatibilitu v tabulce dodané s návodem.

Nabíjí stanice moje zařízení Android?

Ano, downstream USB port s ikonou baterie podporuje nabíjení BC 1.2 a může poskytovat až 2,4 A pro zařízení iOS. Pro Android je k dispozici standardní USB nabíjení.

Jak používat ethernetový port stanice?

Připojte ethernetový kabel ke gigabitovému portu stanice. Ovladač sítě je poskytován softwarem DisplayLink Manager. V systému Windows se nainstaluje automaticky; na Macu si jej stáhněte z webu Targus.

Mohu ke stanici připojit sluchátka?

Ano, stanice má kombinovaný 3,5mm audio port (vstup/výstup). Připojte svá sluchátka nebo reproduktory. Zvuk bude přenášen přes software DisplayLink.

Co dělat, když stanice nefunguje s mým počítačem?

Nejprve zkontrolujte, zda jsou všechny ovladače DisplayLink nainstalovány a aktuální. Ujistěte se, že váš počítač podporuje USB-C s Power Delivery (pro nabíjení). Zkuste restartovat stanici pomocí tlačítka ON/OFF. Pro podrobné odstraňování problémů nahlédněte do návodu.

Je stanice kompatibilní s počítači vybavenými Thunderbolt 3?

Ano, porty Thunderbolt 3 jsou zpětně kompatibilní s USB-C. Stanice bude fungovat, ale nabíjení Power Delivery může být omezeno, pokud počítač nepodporuje USB PD.

Kde si mohu stáhnout ovladače a software?

Stáhněte si software DisplayLink Manager (Windows/Mac) nebo DisplayLink Desktop (Android) z oficiálních stránek Targus: www.targus.com. Můžete je také získat přes Windows Update.

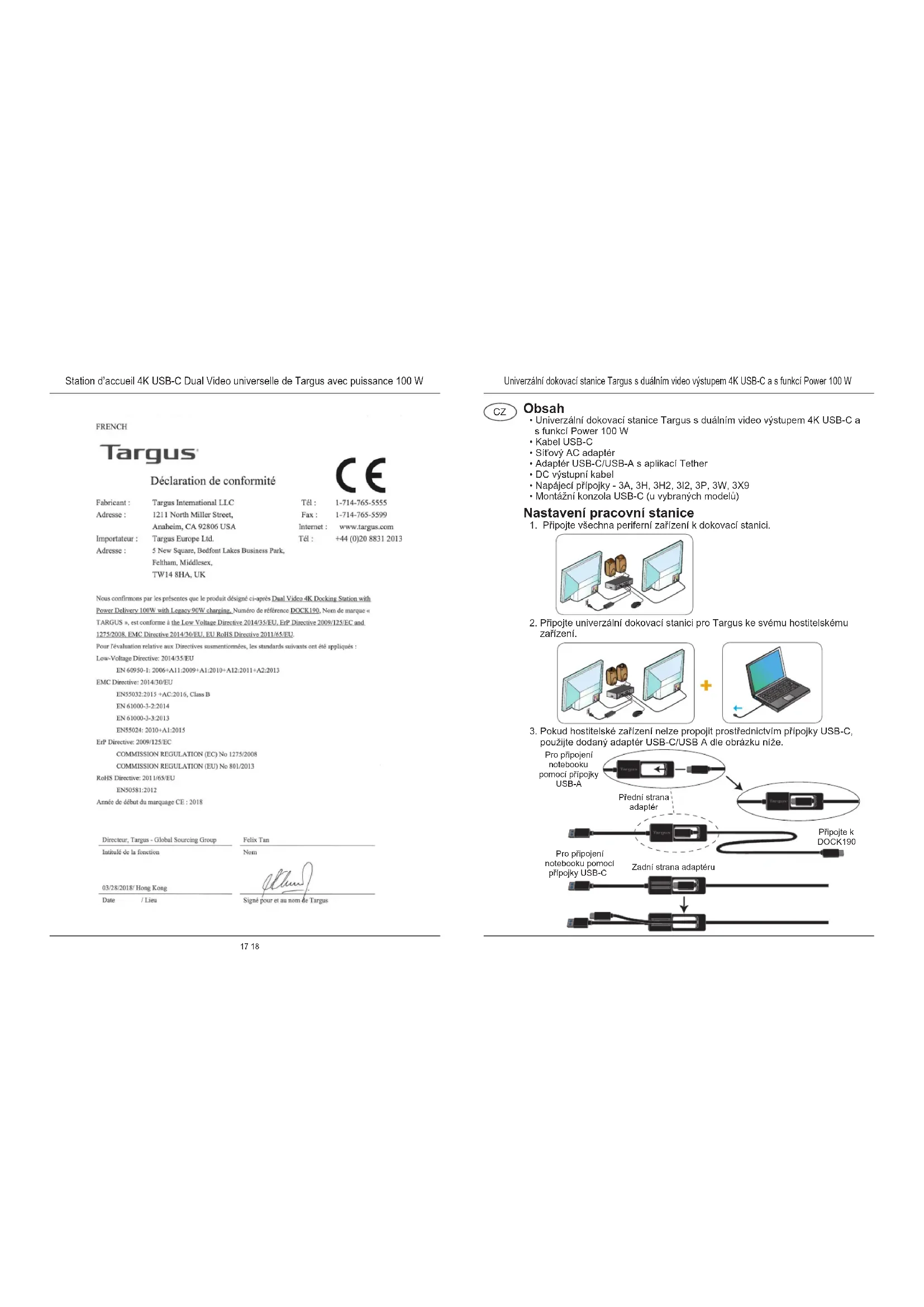

NÁVOD K OBSLUZE DOCK190REU TARGUS

Univerzálni dokovaci stanice Targus s duálním video výstupem 4K USB-C a s funkci Power 100 W

Obsah

• Univerzální dokovací stanice Targus s duálním video výstupem 4K USB-C a s funkcí Power 100 W
  • Kabel USB-C
  • Sít'ový AC adapter
• Adaptér USB-C/USB-A s aplikaci Tether
  • DC výstupní kabel
  • Napájecí připojky - 3A, 3H, 3H2, 3I2, 3P, 3W, 3X9
• Montážní konzola USB-C (u vybraných modelů)

Nastavení pracovní stanice

1. Připojte všechna periferní zařízení k dokovací stanici.

1. Připojte univerzální dokovací stanici pro Targus ke svému hostitelskému zařízení.

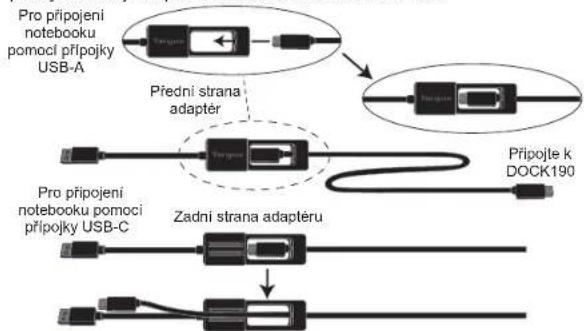

1. Pokud hostitelské zařízení nelze propojit prostřednictvím přípojky USB-C, použijte dodaný adaptér USB-C/USB A dle obrázku níže.

Univerzálni dokovací stanice Targus s duálním video výstupem 4K USB-C a s funkcí Power 100 W

Nastavení napájení

1. Najděte správný napájecí hrot (v případě potřeby vyzkoušejte odpovídající typ na notebooku)

2. Připojte jej k napájecímu kabelu

3. Připojte notebook

ZNAČKA NOTEBOOKU	NAPAJECÍ HROT(Y)
ACER	3A, 3P	GATEWAY	3A, 3P
ASUS	3P	HP	3H2, 3P, 3W
COMPAQ	3P, 3W	IBM/LENOVO	312, 3P, 3X9
DELL	3H, 3P, 3W	TOSHIBA	3P
FUJITSU	3P

Technický popis

• 2 porty obrazovky DisplayPort (DP++; DP1.2) / HDMI port (HDMI 2.0)
- 4 výstupní připojky USB 3.0 (připojky označena podporuje BC 1.2 a napájení zařízení iOS maximálně do 2,4 A)
- 1 vstupní přípojka USB-C s napájením Power Delivery 2.0, profil 5 (nabíjení max. 100 W)
• 1 USB-C výstupní přípojka (USB 3.0, pouze pro přenos dat)
• Gigabit Ethernet
- Audio vstupní/výstupní přípojky (3,5mm přípojka pro headset)
- Slot bezpečnostního zámku
• Kabel USB-C
- Kontrolka napájení LED
• Tlačítko napájení ZAP / VYP
• Vstupní DC napájení: 20,5 V, 150 W
• Výstupní DC napájení: 19,5 V; max. 90 W

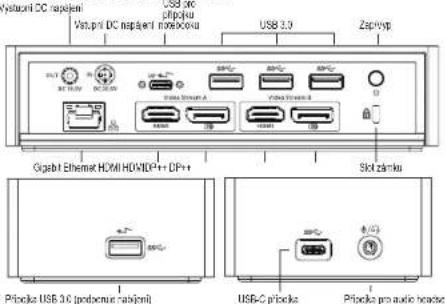

Schéma dokovací stanice

Výšční DC napějení Verp.pni DC napějení můsňkova Přípočku USB 3.0 Zapvýp Gigabit Ethernet HDMI HDMDP++ DP++ Skit zámku Přípočka USB 3.0 (podbenje nášjení) USB-C přípočka Přípočka pro audio horácet

Univerzálni dokovaci stanice Targus s duálním video výstupem 4K USB-C a s funkci Power 100 W

Požadavky na systém

Hardware

• Thunderbolt 3 nebo přípojka USB-C

- Podpora napájení Power Delivery vyžaduje podporu napájení Power Delivery 2.0 (max. do 100 W) hostitelského počítače

Operační systém (jeden z následujících)

- Microsoft Windows ^ 7, Windows ^ 8, Windows ^ 8.1, nebo Windows ^ 10 (32/64-bit)

• Mac OS® X v10.8 nebo novější verze

• Android 5.0 nebo novější verze

- Chromebooks

• Ubuntu 14.04.x LTS a 16.04 LTS na platformě x86

Navšivte www.targus.com, kde naleznete seznam nejnovějších kompatibilních operačních systémů.

Nastavení v systému Windows

Pro zajištění nejlepšího výkonu systému Windows aktualizujte adaptér obrazovky hostitelského PC a ovladače USB 3.0. Tyto aktualizace jsou často dostupné u vašeho oddělení IT nebo u výrobce PC, pokud máte správcovská práva ke stažení či instalaci ovladačů pro váš PC.

Vítejte v systému Display Link Manager univerzální dokovací stanice pro Targus. Pokud již nebyl software Display Link Manager instalován, můžete jej stáhnout jako aktualizaci ze serveru Windows nebo ze stránek www.targus.com. Software je uveden pod ikonou 📄 v liště úkolů systému Windows a umožňuje snadné připojení dalších monitorů k notebooku nebo na plochu prostřednictvím dokovací stanice Targus. Použitím zobrazení ovladacího panelu pro zobrazení rozlišení obrazovky systému Windows lze konfigurovat připojené obrazovky tak, aby zobrazovaly vaši havní obrazovku, nebo k rozšíření plochy Windows pro zobrazení více aplikací zároveň. Grafická zařízení Display Link USB lze také nastavit tak, aby se zobrazovaly jako hlavní obrazovka.

Univerzálni dokovací stanice Targus s duálním video výstupem 4K USB-C a s funkcí Power 100 W

Display Link Manager umožňuje kompletní konfiguraci všech dalších USB obrazovek včetně:

• Podpora pro další USB obrazovky v systému Windows 8, 8.1, 10 a novějších verzích
• Rozlišení do 4096 x 2160 pro DisplayPort nebo HDMI
  • Uprava orientace a umístění obrazovky
  • Rozložení obrazovek

Software DisplayLink také poskytuje ovladače pro systémy Sound a Ethernet, které jsou jeho součástí. Tyto lze také vybrat z ovládacího panelu systému Windows.

Nastavení v systému OS-X

Během instalace softwaru Display Link pro OS-X, jenž je dostupný na stránkách www.targus.com, mohou uživatelé MacBook použít k nastavení externích obrazovek systém preferencí pro obrazovky. OS-X umožňuje konfiguraci všech dalších USB obrazovek včetně:

• Podpora pro další USB obrazovky v systému OS-X 10.9 a v novějších verzích
• Rozlišení do 4096 x 2160 pro DisplayPort nebo HDMI
• Úprava orientace a umístění obrazovky
  • Rozložení obrazovek

Software DisplayLink také poskytuje ovladače pro systémy Sound a Ethernet, které jsou jeho součástí.

Nastavení systému Android

Nainstalujte aplikaci Display Link Desktop pro Android 5.0 a další verze z Google Play Store. Povolte funkci doladění USB / hostitelský režim na svém zařízení Android.

Targus USB-C Universal Dual Video 4K dockingstation med 100 watt strømforsyning

Indhold

• Targus USB-C Universal Dual Video 4K dockingstation med 100 watt strømforsyning
  • USB-C kabel
  • Vekselstrømsadapter
  • USB-C til USB-A adapter med fastgøring
  • Jævnstrøm output kabel
  • Strømstik - 3A, 3H, 3H2, 3I2, 3P, 3W, 3X9
  • USB-C monteringsbeslag (til udvalgte modeller)

• USB-C kábel
- Adaptér na striedavé napätie
- Adaptér USB-C do USB-A s tetherom
• Výstupný kábel s jednosmerným napájaním
• Sietové koncovky – 3A, 3H, 3H2, 3I2, 3W, 3X9
- Objímka na pripojenie USB (pri vybraných modeloch)

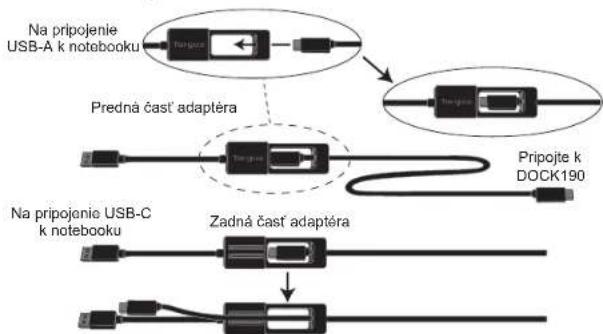

1. Ak sa zariadenie nedá pripojit pomocou USB-C, použite priložený adaptér USB-C do USB-A podl'a obrázku.

• 2 x DisplayPort (DP++; DP1.2) / HDMI vstup (HDMI 2.0)
• 4 x USB 3.0 downstream vstupy (vstup označený ◀ podporuje BC 1.2 a nabíjanie zariadenia s iOS na max 2,4 A)
• 1 x USB-C downstream vstup s podporným napájaním (nabíjanie do max. 100 W)
• 1 x USB-C downstream vstup (USB 3.0, len na prenos údajov)
  • Gigabit Ethernet
  • Audio vstupy In/Out (3,5 mm konektor na slúchadlá)
• Slot s bezpečnostným zámkom
  • USB-C kabel
  • LED kontrolka nabíjania
  • Vypínač
  • Vstupný jednosmerný prúd: 20,5 V, 150 W
  • Výstupný jednosmerný průd: 19,5 V; 90 W max

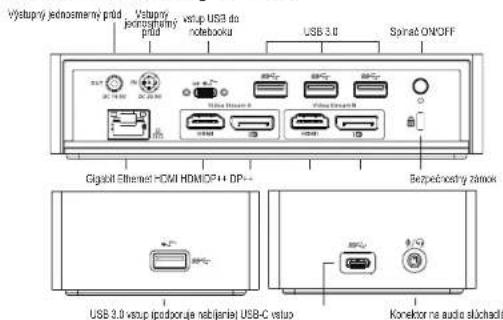

Nákres dokovacej stanice

Výstupry jednostmerný pfd Výstupry jednostmerný pfd vstup USB do notebook USB 3.0 Sporat ON/OFF Gigabit Ethernet HDMI HDMIOP++ DP-- Bepečnostky zámok USB 3.0 vstup úpodorůje nabijanjej USB-C vstup Konektor na audio slochadá

Univerzálna dokovacia stanica USB-C Dual Vide 4K Targus s napájaním na 100 W

Softvér Display Link má aj zabudované ovládače pre Sound a Ethernet. Možno ich vybrat aj v ovládacom paneli Windows.

Nastavenie OS-X
