BEDIENUNGSANLEITUNG ACP71EU TARGUS

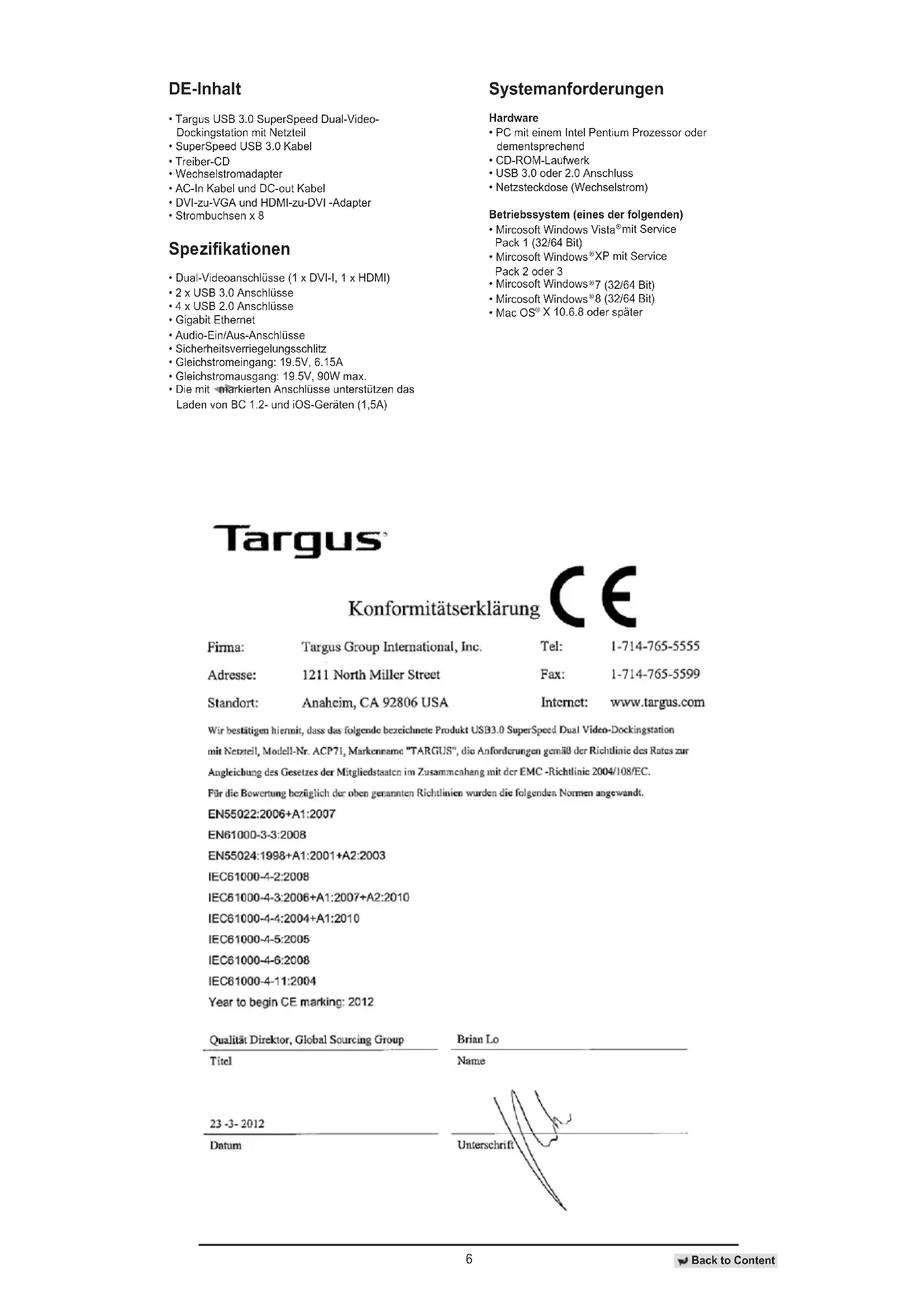

DE – Deutsch, Targus USB 3.0 SuperSpeed Dual-Video-Dockingstation mit Netzteil 6

• Targus USB 3.0 SuperSpeed Dual-Video-Dockingstation mit Netzteil
• SuperSpeed USB 3.0 Kabel
- Treiber-CD
- Wechselstromadapter
• AC-In Kabel und DC-out Kabel
• DVI-zu-VGA und HDMI-zu-DVI -Adapter
• Strombuchsen x 8

Spezifikationen

• Dual-Videoanschlüsse (1 x DVI-I, 1 x HDMI)
• 2 x USB 3.0 Anschlüsse
• 4 x USB 2.0 Anschlüsse
• Gigabit Ethernet
• Audio-Ein/Aus-Anschlüsse
• Sicherheitsverriegelungsschlitz
• Gleichstromeingang: 19.5V, 6.15A
• Gleichstromausgang: 19.5V, 90W max.
• Die mit markierten Anschlüsse unterstützen das Laden von BC 1.2- und iOS-Geräten (1,5A)

Systemanforderungen

Hardware

• PC mit einem Intel Pentium Prozessor oder dementsprechend
• CD-ROM-Laufwerk
• USB 3.0 oder 2.0 Anschluss
• Netzsteckdose (Wechselstrom)

Betriebssystem (eines der folgenden)

• Mircosoft Windows Vista®mit Service Pack 1 (32/64 Bit)
• Mircosoft Windows® XP mit Service Pack 2 oder 3
  • Mircosoft Windows®7 (32/64 Bit)
  • Mircosoft Windows® 8 (32/64 Bit)
  • Mac OS® X 10.6.8 oder später

Targus

Konformitätserklärung

Firma: Targus Group International, Inc.

Tel: [phone]

Adresse: 1211 North Miller Street

Fax: [phone]

Standort: Anaheim, CA 92806 USA

Internet: www.targus.com

Wir bestätigen hiernit, dass das folgende bezeichnete Produkt USB3.0 SuperSpeed Dual Video-Dockingstation mit Netzteil, Modell-Nr. ACP71, Markenname "TARGUS", die Anforderungen gemäß der Richtlinie des Rates zur Angleichung des Gesetzes der Mitgliedstaaten im Zusammenhang mit der EMC -Richtlinie 2004/108/EC. Für die Bewertung bezüglich der oben genannten Richtlinien wurden die folgenden Normen angewandt.

EN55022:2006+A1:2007

EN61000-3-3:2008

EN55024:1998+A1:2001+A2:2003

IEC61000-4-2:2008

IEC61000-4-3:2006+A1:2007+A2:2010

IEC61000-4-4:2004+A1:2010

IEC61000-4-5:2005

IEC61000-4-6:2008

IEC61000-4-11:2004

Qualität Direktor, Global Sourcing Group

Titel

Brian Lo

Name

23-3-2012

Datum

Unterschrift

Windows® XP / Vista® Installation

HINWEIS: SCHLIESSEN SIE NICHT DIE DOCKINGSTATION AN, BEVOR SIE DEN DISPLAYLINK-TREIBER INSTALLIERT HABEN

1) Installieren Sie die beigefügte Treiber- CD.

3) Befolgen Sie die Anweisungen auf dem Bildschirm, bis die Installation abgeschlossen ist.

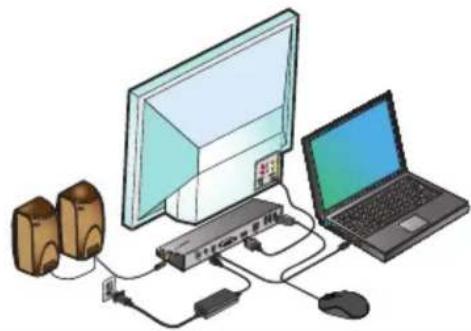

4) Anschluss der Dockingstation und der Peripheriegeräte.

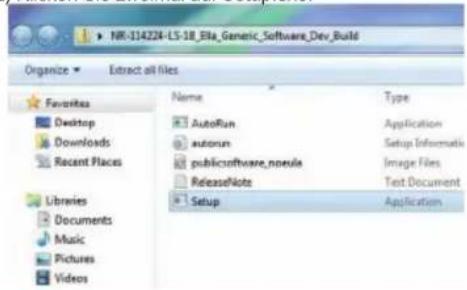

2) Klicken Sie zweimal auf Setup.exe.

NR-114224-LS-18_Ela_Generic_Software_Dev_Build Organize Extract all files Favorites Desktop Downloads Recent Places Libraries Documents Music Pictures Videos Name Type AutoRun Application autonum Setup Informatics publicsoftware_nnoule Image Files ReleaseNote Text Document Setup Application

Windows® 7 / Windows® 8 Installation

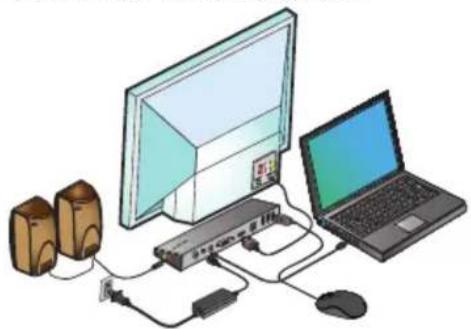

1) Verbinden Sie die Dockingstation mit Ihrem Laptop.

3) Befolgen Sie die Anweisungen auf dem Bildschirm, bis die Installation abgeschlossen ist.
4) Schließen Sie alle Peripheriegeräte an.

2) Windows startet automatisch das Installieren des DisplayLink-Treibers.

HINWEIS: Wenn die Installation des Treibers nicht automatisch startet, trennen Sie die Dockingstation von Ihrem Laptop ab, legen Sie die Treiber-CD ein und klicken Sie auf die Datei Setup.exe.

1 Suchen Sie den richtigen Power Tip (Test fit in Laptop bei Bedarf) 2 Schließen Sie das Netzkabel 3 Verbinden Sie mit Ihrem Laptop LAPTOP MANUFACTURER ACDC ASYS COMPRA DILL PULTSU CONVEIT BLE POWER TPS CAPTANT MP BMWLOGIS FRAVANGS GAMYUNG LAPTOP MANUFACTURER COMPARABLE POWER TPS CAPTANT MP CONVEIT PULTSU CONVEIT BLE POWER TPS CAPTANT MP CONVEIT BLE POWER TPS

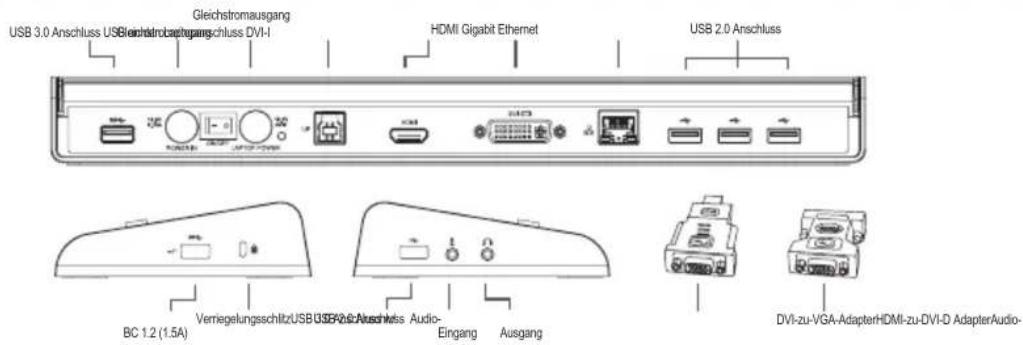

Diagramm der Dockingstation

USB 3.0 Anschluss USB Gleichstromausgang Anschluss DVI-I HDMI Gigabit Ethernet USB 2.0 Anschluss BC 1.2 (1.5A) VerriegelungsschätzUSB USB USB 2.0 Anschluss Audio- Eingang Ausgang DVI-zu-VGA-AdapterHDMI-zu-DVI-D AdapterAudio-

DisplayLink™ Manager-Menü

Menüoption
DisplayLink Manager	Öffnet das Fenster Bildschirmauflösung
Überprüfen Sie auf Updates	Überprüft online, ob neue Treiber zum Herunterladen verfügbar sind
DisplayLink-Geräte	Zeigt eine Liste aller angeschlossenen DisplayLink-Geräte
Audio-Setup	Öffnet das Fenster Audiokonfiguration
Video-Setup	Öffnet das Fenster Bildschirmkonfiguration
Bildschirmauflösung	Zeigt eine Liste aller verfügbaren Bildschirmauflösungen. Abgeleitete Modi [ ] sind nicht im Spiegelmodus verfügbar
Bildschirmdrehung	Dreht den Bildschirm im Uhrzeigersinn oder gegen den Uhrzeigersinn
Erweitern	Erweitert das Windows-Desktop auf diese Anzeige
Als Hauptmonitor einstellen	Stellt diesen Bildschirm als Hauptbildschirm ein
Notebook-Monitor aus	Schaltet die Laptopanzeige aus und verwendet die DisplayLink-Anzeige als Hauptbildschirm (funktioniert nur auf PCs und wenn nur ein Display-Link angeschlossen ist)
Spiegel	Zeigt denselben Inhalt auf beiden Bildschirmen (Bildschirmauflösung muss gleich sein)
Aus	Schaltet diese DisplayLink-Anzeige aus
Optimierung für Video	Für verbesserte Videowiedergabe auf mit DisplayLink verbundenen Anzeigen auswählen (nur für Video verfügbar; Text ist eventuell weniger klar ersichtlich)
Anpassen an das TV-Gerät	Stellt die Größe des Windows-Desktops ein, so dass es zu dem angeschlossenen TV-Gerät passt (funktioniert nur, wenn eine DisplayLink-Anzeige angeschlossen und auf den Erweiterungsmodus eingestellt ist )

So stellen Sie die Anzeige auf den Erweiterungsmodus ein

1. Klicken Sie auf das Symbol DisplayLink
2. Wählen Sie Erweitern im Manager-Menü

Das Gerät ist jetzt in der Richtung erweitert, in der es das letzte Mal war, als sich die Anzeige in diesem Modus befand. Für mehr Kontrolle das Untermenü Erweitern auf verwenden und eine der Optionen auswählen. Dies versetzt das Gerät in den Erweiterungsmodus und platziert es links/rechts/oberhalb/unterhalb des Hauptmonitors.

So stellen Sie die Anzeige in den Spiegelmodus

1. Klicken Sie auf das Symbol DisplayLink
2. Wählen Sie Spiegel im Manager-Menü a

Auflösung, Farbentiefe und Auffrischungsrate des Hauptbildschirms werden auf dem Monitor repliziert, der an die Dockingstation angeschlossen ist.

Konfiguration Anpassen an das TV-Gerät

1. Um die Option Anpassen an das TV-Gerät zu konfigurieren, wählen Sie die Option vom DisplayLink-Manager. Das folgende Interface erscheint.

1. Sie werden auch eine rote Umrandung am DisplayLink-Bildschirm sehen.

Die rote Umrandung zeigt die Größe des neuen WindowsDesktops. Verwenden Sie die Kontrolltasten "+" und "-" , um die Größe der roten Umrandung auszuwählen, bis sie auf den neuen TV-Bildschirm passt.

1. Sobald die rote Umrandung an die Ränder des TV-Gerätes angepasst ist, drücken Sie auf "Anwenden", um die Größe des Windows-Desktop zu ändern.
