Produkttyp	USB-C-Multiplexer-Adapter für Dockingstation
Marke	Targus
Modell	ACA41EUZ
Kompatibilität	Targus Dockingstationen ACP71 und ACP77
Hostseitiger Anschluss	Integrierter USB-C-Stecker
Stationsseitige Anschlüsse	1 x USB-A-Buchse, 1 x DC-Eingangsbuchse
Stromversorgung	Power Delivery 2.0 bis zu 60 W über USB-C-Kabel
Länge des USB-C-Kabels	Ca. 15 cm (Schätzung)
Gewicht	Ca. 50 g (Schätzung)
Abmessungen (Länge × Breite × Höhe)	Ca. 6 × 4 × 1,5 cm (Schätzung)
Material	ABS-Kunststoff
Farbe	Schwarz
Betriebstemperatur	0 °C bis 40 °C (Schätzung)
Betriebsfeuchtigkeit	20 % bis 80 % (nicht kondensierend)
Zertifizierungen	CE, RoHS
Garantie	1 Jahr Herstellergarantie
Packungsinhalt	USB-C-Multiplexer-Adapter, Schnellstartanleitung
Pflege	Mit einem weichen, trockenen Tuch reinigen. Vor der Reinigung abziehen.

Häufig gestellte Fragen - ACA41EUZ TARGUS

Welche Laptops sind mit dem Targus ACA41EUZ kompatibel?

Der Multiplexer ACA41EUZ ist für Laptops mit einem USB-C-Anschluss ausgelegt, der Power Delivery unterstützt. Stellen Sie sicher, dass Ihr Laptop mindestens 60 W Laden über USB-C unterstützt.

Kann ich den ACA41EUZ mit einer anderen Dockingstation als der ACP71/ACP77 verwenden?

Nein, dieser Adapter wurde speziell für die Verwendung mit den Targus ACP71- oder ACP77-Dockingstationen entwickelt. Er ist nicht für andere Modelle geeignet.

Wie verbinde ich den ACA41EUZ mit meinem Computer?

Schließen Sie zunächst alle Ihre Peripheriegeräte (Bildschirm, Maus usw.) an die ACP71/ACP77-Dockingstation an. Verbinden Sie dann das USB-C-Kabel des Multiplexers mit Ihrem Laptop, und verbinden Sie die Station über das USB-A-Kabel und das Netzteil über den DC-Eingang mit dem Multiplexer.

Unterstützt der ACA41EUZ das Laden des Laptops?

Ja, das integrierte USB-C-Kabel unterstützt Power Delivery 2.0 bis zu 60 W, wodurch Ihr Laptop aufgeladen werden kann, während Daten und Video übertragen werden.

Was ist die maximale Auflösung, die der Adapter unterstützt?

Die Auflösung hängt von der ACP71/ACP77-Dockingstation und den Fähigkeiten Ihres Computers ab. Im Allgemeinen unterstützen diese Stationen bis zu 4K bei 30 Hz oder 2K bei 60 Hz über HDMI oder DisplayPort.

Funktioniert der Adapter mit Computern mit Thunderbolt 3 oder 4?

Ja, Thunderbolt 3- oder 4-Anschlüsse sind abwärtskompatibel mit USB-C. Stellen Sie sicher, dass Ihr Computer USB-C Alt Mode und Power Delivery unterstützt.

Kann ich den ACA41EUZ mit einem USB-C-Hub eines Drittanbieters verwenden?

Nein, dieser Adapter ist ausschließlich für die Targus ACP71- oder ACP77-Dockingstationen konzipiert. Er ist nicht mit anderen Hubs oder Stationen kompatibel.

Was tun, wenn mein Computer den Adapter nicht erkennt?

Überprüfen Sie, ob Ihr Computer den USB-C Alt Mode unterstützt und ob Sie die Stromversorgung der Station angeschlossen haben. Versuchen Sie, die Station direkt ohne den Multiplexer anzuschließen, um die ordnungsgemäße Funktion der Station selbst zu bestätigen.

Wird der ACA41EUZ während der Nutzung heiß?

Es ist normal, dass der Adapter bei Gebrauch, insbesondere beim Schnellladen, leicht warm wird. Wenn die Temperatur zu hoch wird, ziehen Sie ihn ab und lassen Sie ihn abkühlen. Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind.

Wo kann ich die vollständige Anleitung für den ACA41EUZ herunterladen?

Die vollständige Anleitung ist kostenlos als PDF auf der Website notice-facile.com verfügbar. Dort können Sie auch Fragen stellen und die Antworten anderer Benutzer einsehen.

BEDIENUNGSANLEITUNG ACA41EUZ TARGUS

Der USB-C Multiplexer-Adapter sorgt dafür, dass die Dockingstationen ACP71 und ACP77 mit USB-C-Notebooks funktionieren. Dabei werden ACP71- oder ACP77-USB-A und die Stromquellen zu einem einzigen Ausgang vom Typ C gebündelt.

HINWEIS:

1) Der USB-C Multiplexer-Adapter funktioniert nur mit den Dockingstationen ACP71 und ACP77.

2) Unterstützt die neuen USB-C-Notebooks.

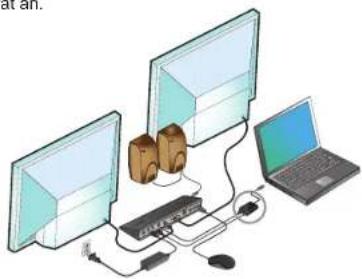

Arbeitsplatzeinrichtung

1. Schließen Sie alle Peripheriegeräte an die Dockingstation an.

1. Schließen Sie Targus ACP71 oder ACP77 und den Multiplexer-Adapter an Ihr Host-Gerät an.

Targus USB-C Multiplexer Adapter (Konvertiert ACP71 und ACP77 für die Kompatibilität mit USB-C)

Technische Daten

• 1 USB-A (nur zum Anschließen der Dockingstation)
  • 1 DC-Eingang (nur zum Anschließen der Dockingstation)
• USB-C-Kabel mit Unterstützung von Power Delivery 2.0 bis zu 60 W (nur zum Verbinden mit USB-C-Notebooks)

Systemanforderungen

• Notebooks mit USB-C
• Dockingstation ACP71 oder ACP77

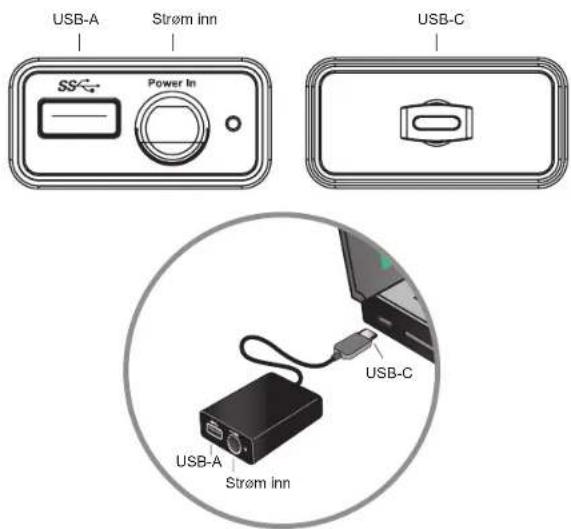

Installation

Der USB-C Multiplexer ist eine Erweiterung zur Unterstützung der aktuellen Dockingstationen ACP71 und ACP77.

1. Schließen Sie USB-A und die Stromquelle von ACP71 oder ACP77 an den Multiplexer-Adapter an
2. Verbinden Sie den Multiplexer-Adapter mit dem USB-C-Anschluss des Notebooks

Targus USB-C Multiplexer Adapter (Konvertiert ACP71 und ACP77 für die Kompatibilität mit USB-C)

GERMAN

Targus

Konformitätserklärung

Hersteller: Targus International LLC
Adresse: 1211 North Miller Street,
Anaheim, CA 92806 USA
Importeur: Targus Europe Ltd.
Adresse: 5 Bedfont Lakes, New Square,
Bedfont, Feltham,
TW14 8HA, UK

Hiermit bestätigen wir, dass das folgende Produkt USB-C Multiplexer Adaptor, Modellnr. ACA41.

ACA41EU, ACA41EUZ, Markenname „TARGUS“, der EMC directive 2014/30/EU, EU ROHS

Directive 2011/65/EU.

Für die Evaluierung der o. g. Richtlinien wurden folgende Standards angewendet:

EMC Directive: 2014/30/EU

EN55032:2012 + AC:2013, Class B

EN 61000-3-2:2014

EN 61000-3-3:2013

EN55024: 2010+A1:2015

Anfangsjahr für CE-Kennzeichen: 2017

Datum / Ausstellungsort

Unterzeichnet für und im Namen von Targus

Targus USB-C Multiplexer Adapter (Konvertiert ACP71 und ACP77 für die Kompatibilität mit USB-C)
