Typ produktu	USB-C multiplexorový adaptér pro dokovací stanici
Značka	Targus
Model	ACA41EUZ
Kompatibilita	Dokovací stanice Targus ACP71 a ACP77
Konektor na straně hostitele	Integrovaný USB-C samec
Konektory na straně stanice	1x USB-A samice, 1x DC-in samice
Napájení	Power Delivery 2.0 až 60 W přes USB-C kabel
Délka USB-C kabelu	Přibližně 15 cm (odhad)
Hmotnost	Přibližně 50 g (odhad)
Rozměry (d × š × v)	Přibližně 6 × 4 × 1,5 cm (odhad)
Materiál	ABS plast
Barva	Černá
Provozní teplota	0 °C až 40 °C (odhad)
Provozní vlhkost	20 % až 80 % (bez kondenzace)
Certifikace	CE, RoHS
Záruka	1 rok výrobce
Obsah balení	USB-C multiplexorový adaptér, stručný návod k obsluze
Údržba	Čistěte jemným suchým hadříkem. Před čištěním odpojte.

Často kladené otázky - ACA41EUZ TARGUS

Které notebooky jsou kompatibilní s Targus ACA41EUZ?

Multiplexor ACA41EUZ je určen pro notebooky vybavené portem USB-C podporujícím Power Delivery. Zkontrolujte, zda váš notebook podporuje nabíjení alespoň 60 W přes USB-C.

Mohu použít ACA41EUZ s jinou dokovací stanicí než ACP71/ACP77?

Ne, tento adaptér je speciálně navržen pro práci s dokovacími stanicemi Targus ACP71 nebo ACP77. Není vhodný pro jiné modely.

Jak připojit ACA41EUZ k počítači?

Nejprve připojte všechna svá zařízení (monitor, myš atd.) k dokovací stanici ACP71/ACP77. Poté připojte USB-C kabel multiplexoru k notebooku a poté propojte stanici s multiplexorem pomocí USB-A kabelu a napájecí zdroj přes port DC-in.

Podporuje ACA41EUZ nabíjení notebooku?

Ano, integrovaný USB-C kabel podporuje Power Delivery 2.0 až 60 W, což umožňuje nabíjet notebook při přenosu dat a videa.

Jaké je maximální rozlišení podporované adaptérem?

Rozlišení závisí na dokovací stanici ACP71/ACP77 a schopnostech vašeho počítače. Obecně tyto stanice podporují až 4K při 30 Hz nebo 2K při 60 Hz přes HDMI nebo DisplayPort.

Funguje adaptér s počítači vybavenými Thunderbolt 3 nebo 4?

Ano, porty Thunderbolt 3 nebo 4 jsou zpětně kompatibilní s USB-C. Ujistěte se, že váš počítač podporuje USB-C Alt Mode a Power Delivery.

Mohu použít ACA41EUZ s USB-C hubem třetí strany?

Ne, tento adaptér je určen výhradně pro dokovací stanice Targus ACP71 nebo ACP77. Není kompatibilní s jinými huby nebo stanicemi.

Co dělat, když počítač nerozpozná adaptér?

Zkontrolujte, zda váš počítač podporuje režim USB-C Alt Mode a že jste připojili napájení stanice. Zkuste zapojit stanici přímo bez multiplexoru, abyste potvrdili, že stanice funguje správně.

Zahřívá se ACA41EUZ během používání?

Je normální, že se adaptér při používání mírně zahřívá, zejména při rychlém nabíjení. Pokud je teplota nadměrná, odpojte jej a nechte vychladnout. Ujistěte se, že větrací otvory nejsou ucpané.

Kde si mohu stáhnout kompletní návod k ACA41EUZ?

Kompletní návod je k dispozici zdarma ve formátu PDF na webu notice-facile.com. Můžete tam také pokládat dotazy a prohlížet odpovědi ostatních uživatelů.

NÁVOD K OBSLUZE ACA41EUZ TARGUS

• Kanálový přepínač Targus USB-C

Adaptér kanálového přepínače USB-C umožňuje fungování dokovací stanice ACP71 a ACP77 společně s notebooky s přípojkou USB-C. Propojuje ACP71 nebo ACP77 s přípojkou USB-A a zdroj napájení do jednoho výstupu typu C.

POZNÁMKA:

1) Adaptér kanálového přepínače s přípojkou USB-C funguje pouze s dokovací stanici ACP71 nebo ACP77.
2) Podporuje nejnovější notebooky s přípojkou USB-C.

Nastavení pracovní stanice

1. Připojte všechna periferní zařizení k dokovací stanici.

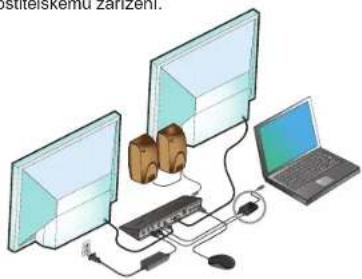

1. Připojte ACP71 nebo ACP77 pro Targus a adaptér kanálového přepínače ke svému hostitelskému zařizení.

Adaptér kanálový přepínač Targus USB-C (Konvertuje ACP71 a ACP77 pro účely kompatibility s _x0003_USB-C)

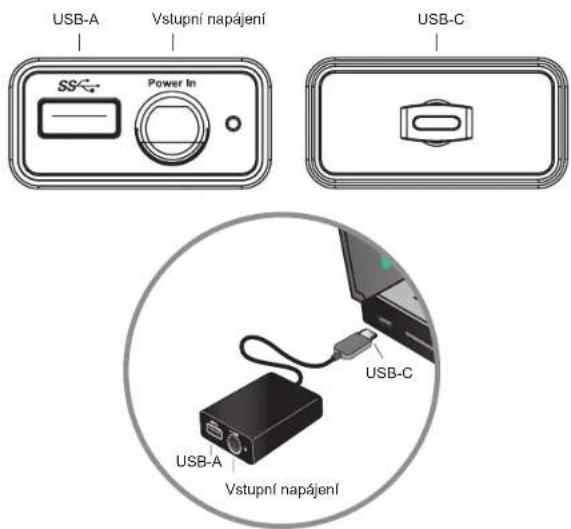

Technický popis

• 1 připojka USB-A (pouze pro připojení dokovací stanice)
• 1 vstupní DC přípojka (pouze pro připojení k dokovací stanici)
• Kabel USB-C, podoruje Power Delivery 2.0 max. do 60 W (pouze pro připojení notebooku s přípojkou USB-C)

Požadavky na systém

• Notebook vybavený USB-C
• Dokovací stanice ACP71 nebo ACP77

Instalace

USB-C kanálový přepínač představuje rozšíření pro podporu aktuální dokovací stanice ACP71 nebo ACP77.

1. Propojuje připojku USB-A a zdroj napájen z ACP71 nebo ACP77 s adaptérem kanálového přijímače.
2. Propojuje adaptér kanálového přijímače s přípojkou USB-C notebooku.

Targus USB-C multiplekser adapter (Konverterer ACP71 & ACP77 til USB-C kompatibilitet)

Indhold

• Targus USB-C multiplekser

USB-C multiplekser adapter gør det muligt for ACP71 eller ACP77 dockingstation at fungere med USB-C laptops. Den kombinerer ACP71 eller ACP77 USB-A og strømkilder til et enkelt type-C output.

BEMAERK:

1) USB-C multiplekser adapter fungerer kun med ACP71 eller ACP 77 dockingstation.
2) Understøtter nyeste USB-C laptop-enheder.
