Produkttyp	Dockingstation
Marke	Targus
Modell	DOCK190EUZ
Videoanschlüsse	2 DisplayPort (DP++ 1.2), 1 HDMI 2.0
Maximale Auflösung	4096 x 2160 (4K) über DisplayPort oder HDMI
Upstream-USB-Anschlüsse	1 USB-C (USB 3.2 Gen1, kompatibel mit Power Delivery 3.0, bis zu 100 W)
Downstream-USB-Anschlüsse	4 USB-A 3.2 Gen1 (5 Gbit/s, 1 Port mit BC 1.2 Ladung bis zu 2,4 A), 1 USB-C 3.2 Gen2 (10 Gbit/s, kein Video)
Netzwerk	RJ-45 Gigabit Ethernet
Audio	3,5-mm-Kombi-Audio-Ein-/Ausgang
Stromversorgung	Netzteil 150 W (Eingang 20 V, 7,5 A); USB-C Power Delivery bis 100 W
Sicherheit	Kensington-Schloss-Sicherheitsvorrichtung
Kompatible Betriebssysteme	Windows 10 (32/64 Bit), macOS 10.14+, Android 5.0+, Chrome OS, Ubuntu 14.04/16.04
Betriebstemperatur	0 °C bis 40 °C
Lieferumfang	Dockingstation, USB-C auf USB-C Kabel, Netzteil 150 W
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen; keine scheuernden Mittel oder Lösungsmittel verwenden
Ersatzteile und Reparierbarkeit	Keine vom Benutzer reparierbaren Teile; wenden Sie sich an den Targus-Kundendienst
Allgemeine Informationen	Universelle Dockingstation mit dualem 4K-Ausgang und Power Delivery 100 W

Häufig gestellte Fragen - DOCK190EUZ TARGUS

Welcher Anschlusstyp ist erforderlich, um das DOCK190EUZ zu verwenden?

Ihr Computer muss über einen USB-C-Anschluss mit DisplayPort Alt Mode oder einen USB-A-Anschluss (mit beiliegendem Adapter) verfügen, um die Verbindung zur Dockingstation herzustellen.

Welche Bildschirmauflösung kann ich mit der Dockingstation erreichen?

Sie können bis zu 4096 x 2160 (4K) auf einem Bildschirm über DisplayPort oder HDMI erreichen. Bei zwei Bildschirmen kann die maximale Auflösung eingeschränkt sein; beachten Sie die Anleitung.

Kann die Dockingstation meinen Laptop laden?

Ja, über den Upstream-USB-C-Anschluss mit Power Delivery 3.0 kann sie Ihrem Laptop bis zu 100 W bereitstellen.

Welche Betriebssysteme sind kompatibel?

Die Dockingstation funktioniert mit Windows 10, macOS 10.14 und späteren Versionen, Android 5.0+, Chrome OS und Ubuntu 14.04/16.04.

Wie installiere ich die Treiber unter Windows?

Laden Sie den DisplayLink Manager von der Targus-Website oder über Windows Update herunter und installieren Sie ihn. Er verwaltet externe Bildschirme und Peripheriegeräte.

Kann ich einen Bildschirm über den Downstream-USB-C-Anschluss anschließen?

Nein, der Downstream-USB-C-Anschluss (mit 10 Gbps gekennzeichnet) unterstützt kein Video. Verwenden Sie die DisplayPort- oder HDMI-Anschlüsse für Bildschirme.

Ist die Dockingstation mit einem MacBook kompatibel?

Ja, Sie müssen die Software DisplayLink für macOS von der Targus-Website installieren. Konfigurieren Sie dann die Bildschirme in den Systemeinstellungen.

Was tun, wenn mein Computer die Dockingstation nicht erkennt?

Überprüfen Sie, ob das USB-C-Kabel richtig eingesteckt ist und das Netzteil eingeschaltet ist. Stellen Sie sicher, dass der DisplayLink-Treiber installiert und aktuell ist. Versuchen Sie einen anderen USB-Anschluss des Computers.

Kann ich die Dockingstation mit einem USB-A auf USB-C Kabel verwenden?

Ja, ein USB-A auf USB-C Adapter ist im Lieferumfang enthalten. Allerdings können die Ladeleistung und die Videoleistung bei einer USB-A-Verbindung reduziert sein.

Wie reinige ich die Dockingstation?

Trennen Sie die Station und wischen Sie sie mit einem weichen, trockenen Tuch ab. Verwenden Sie keine flüssigen oder scheuernden Reinigungsmittel.

BEDIENUNGSANLEITUNG DOCK190EUZ TARGUS

Dual 4K USB-C Dockingstation 100 W PD mit herkommenlicher Stromversorgung

Dual 4K USB-C-Dockingstation 100 W PD mit herkommlicher Stromversorgung

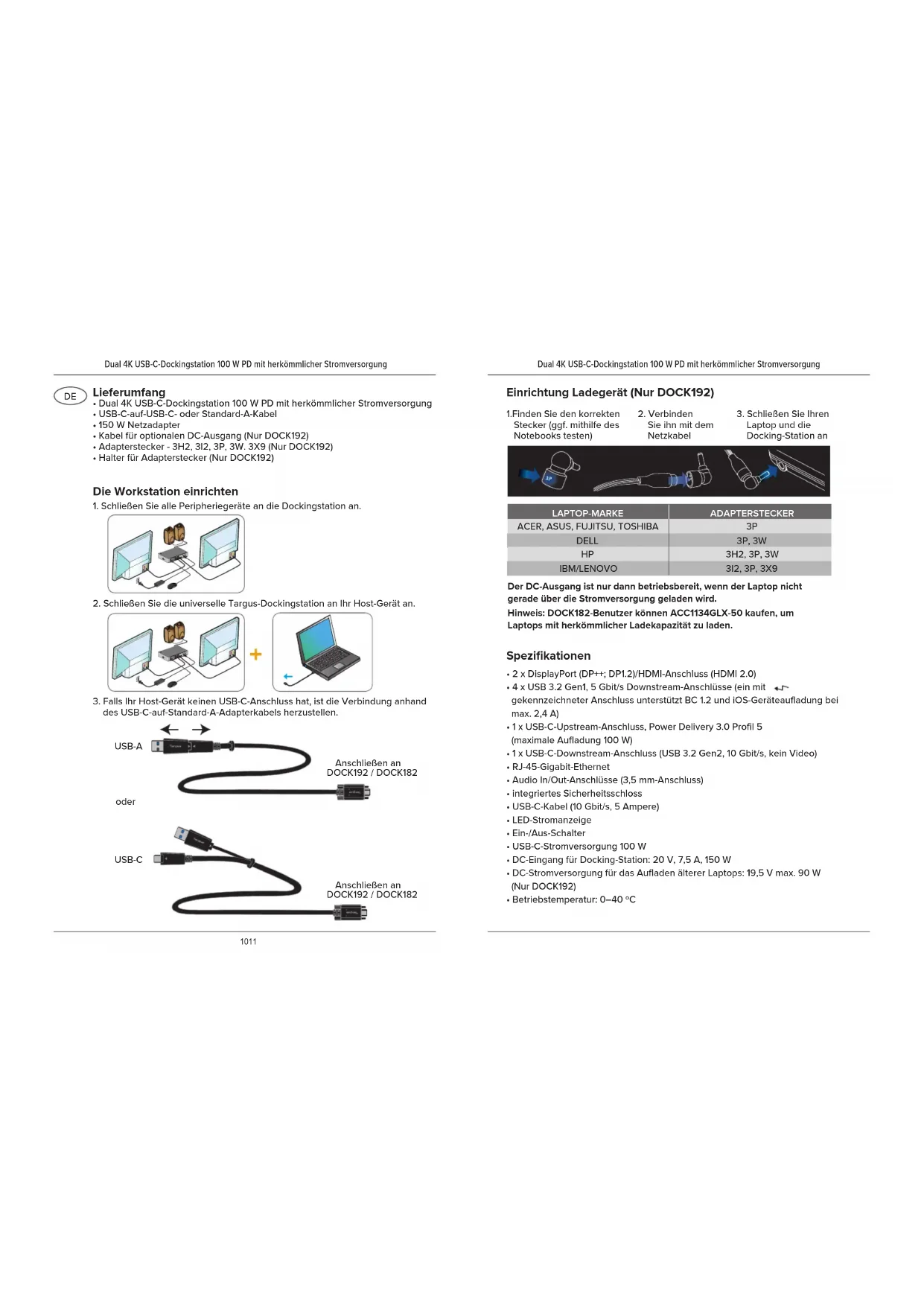

Lieferumfang

• Dual 4K USB-C-Dockingstation 100 W PD mit herkömmlicher Stromversorgung

• USB-C-auf-USB-C- oder Standard-A-Kabel

• 150 W Netzadapter
  Kabel fur optionalen DC-Ausgang (Nur DOCK192)
• Adapterstecker - 3H2, 3I2, 3P, 3W. 3X9 (Nur DOCK192)
• Halter für Adapterstecker (Nur DOCK192)

Die Workstation einrichten

1. SchlieBen Sie alle Peripheriegerate an die Dockingstation an.

1. SchlieBen Sie die universelle Targus-Dockingstation an Ihr Host-Gerat an.

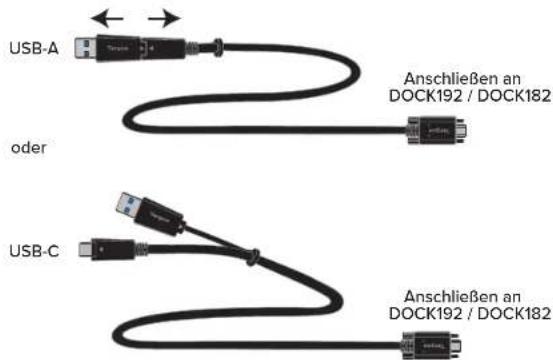

1. Falls Urh Host-Gerat kein den USB-C-Anschluss hat, ist die Verbindung anhand des USB-C-auf-standard-A-Adapterkabels herzstellen.

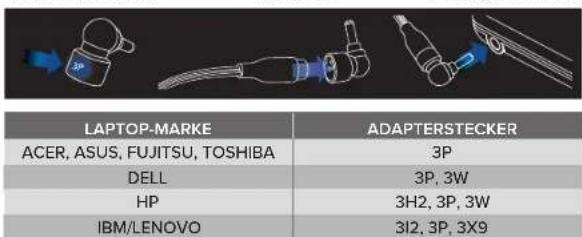

Einrichtung Ladegerät (Nur DOCK192)

1.Finden Sieden korrekten Stecker (ggf.mithilfe des Notebooks testen)

1. Verbinden Sieihn mit dem Netzkabel

2. SchlieBen Sie Ihr Laptop und die Docking-Station an

Der DC-Ausgang ist nur dann betriebsbereit, wenn der Laptop nicht geade uber die Stromversorgung geladen wird. Hinweis: DOCK182-Benutzer konnen ACC134GLX-50 kaufen, um Laptops mit herkommlicher Ladkapazitat zu laden.

Spezifikationen

• 2 x DisplayPort (DP++; DP1.2)/HDMI-Anschluss (HDMI 2.0)
• 4 x USB 3.2 Gen1, 5 Gbit/s Downstream-Anschlüsse (ein mit +/- gekennzeichneter Anschluss unterszt BC 1.2 und iOS-Geräteaufladung bei max. 2,4 A)
• 1x USB-C-Upstream-Anschluss, Power Delivery 3.0 Profil 5 (maximale Aufladung 100 W)
• 1x USB-C-Downstream-Anschluss (USB 3.2 Gen2, 10 Gbit/s, kein Video)
  RJ-45-Gigabit-Ethernet
  Audio In/Out-Anschlusses (3,5 mm-Anschluss)
• integriertes Sicherheitsschloss
• USB-C-Kabel (10 Gbit/s, 5 Ampere)
  LED-Stromanzeige
  Ein-/Aus-Schalter
  USB-C-Stromversorgung 100 W
  DC-Eingang fur Docking-Station:20V,7,5A,150W
  DC-Stromversorgung fur das Aufladen alterer Laptops: 19,5 V max. 90 W (Nur DOCK192)
  Betriebstempoatur:0-40°C

Systemanforderungen

Hardware

• USB 3.2 Gen1-Anschluss

Betriebssystem (eines der folgenden)

Microsoft Windows 10 (32/64-Bit)
macOS v. 10.14 oder neuer
Android 5.0 oder neuer
- Chromebooks
- Ubuntu 14.04.x LTS und 16.04 LTS auf x86-Plattform

Unter www.targus.com erhalten Sie eine liste der neuesten kompatiblen Betriebssysteme

Abbildung Dockingstation

Ein-/Aus-Schalter

USB-C-Anschluss (10 Gbit/s) Audio-Headset-Anschluss

Anschluss für Sicherungsvorrichtung

USB 3.2 Gen 1-Anschluss (unterstützt das Auflanden)

Damit Windows optimal Funktioniert, sollen den Treiber und die Firmware aktualisiert werden. Diese Updates erhalten Sie normalerweise von ihrer IT-Abteilung oder dem PC-Hersteller, sondern Sie über Administratrorrechte für das Herunterlagen und Installieren der Treiber auf ihrem PC verfügen.

Targus DisplayLink-Manager für universelle Docking-Station Falls Sie den Manager nicht bereits installiert haben, können Sie ein von einem Windows-Update-Server oder direkt von www.targus.com herunterlagen. Er entscheidigt als Symbol in der Windows-Taskleiste und erleichtert den Anschluss von zusätzlichen Monitoren an ihren Laptop oder Desktop-Computer über die Targus Docking-Station. Über das Fenster mit der Blidschirmauflösung in der Windows Systemsteuerung können die angeschlossenen Monitor so konfiguriert werden, dass sie ihren Hauptbildschirm spiegeln oder eine Erweiterung des Windows-Desktops anzeigen, damit mehrere Anwendungen gleichzeitig dargestellt werden können. Die DisplayLink-USB-Anzeigergeäte können auch als Hauptanzeiger gerät konfiguriert werden.

Der DisplayLink Manager ermöglicht die vollständige Konfiguration aller zusätzlichen USB-Bildschirme, einschließlich:

• Unterstützung für zusätzliche USB-Bildschirme unter Windows 10 und higher
• Auflösung bis zu 4096 x 2160 für DisplayPort oder HDMI
• Ändern der Ausrichtung und des Standorts des Bildschirms
• Layout der Bildschirme

DisplayLink-Software betiet auch Treiber für integrierten Sound und Ethernet. Diese können auch in der Windows Systemsteuerung ausgewählt werden.

Dual 4K USB-C-Dockingstation 100 W PD mit herkommlicher Stromversorgung

Dual 4K USB-C-Dockingstation 100 W PD mit herkommlicher Stromversorgung

macOS einrichten

Nach der Installation der DisplayLink-Software für macOS (verfügbar auf www. targus.com) konnen MacBook-Benutzer über die Systemeinstellungen für Displays externe Monitore anpassen. Das System macOS ermöglicht die Konfiguration aller zusätzlichen USB-Displays.

Android einrichten

Installieren Sie über den Google Play Store die DisplayLink Desktop-App für Android 5.0 oder neuer. Gegebenenfalls müssen Sie auch den USB-Debugging-/Host-Modus auf Ihr Android-Gerät aktivieren.

GERMAN

Targus

Konformitätserklarung

Herstelier: Targus International LLC

Haermit besulitgen wir, das das folgeinde Produkt USB-C Dual 4K Docking Station 100W PD.

w/LeasrnowwithPowerAdapter,A18-150P1A,Modelln:DOCK192,DOCK320,Markenmarn

TARGUS, der the Low Voltage Directive 2014/35/10, EPD Directive 2009/125/EC and 1275/2008.

For die Evaluation der e.g. Richtlinien werden folgende Standards angewendet:

Low-Voltage Directive: 2014/35/EU

EN62368-1:2014+A11:2017

EMC Direc+e 2014/30/EU

1N55012-2015+AC:201647

EN ICE 61000-3-2:2019

EN61000-3-3:2013+A1-2019

EN55035-2017/AC:2019

Anfangsjahr fur CE-Kennzicheln. 2021

Untereichnet for und im Namen von Targus
