Marke	Targus
Modell	DOCK180EUZ
Produkttyp	USB-C-Dockingstation für zwei 4K-Monitore mit Power Delivery 2.0 (60 W)
Stromversorgung	Netzteil 20,5 V, 120 W
Host-Konnektivität	USB-C (USB-C-zu-USB-A-Adapter im Lieferumfang für USB-A-Verbindung)
Videoanschlüsse	1 DisplayPort++ (DP1.2) und 1 HDMI (HDMI 2.0)
USB-Downstream-Ports	4 USB 3.0-Ports (davon 1 mit BC 1.2 und Ladung bis zu 2,4 A für iOS-Geräte)
USB-C-Downstream-Port (Ladung)	1 USB-C-Port mit Power Delivery 2.0 Profil 4 (bis zu 60 W)
USB-C-Downstream-Port (Daten)	1 USB-C-Port nur für USB-3.0-Datenübertragung
Netzwerk	Gigabit-Ethernet
Audio	3,5-mm-Kopfhöreranschluss (Eingang/Ausgang)
Sicherheit	Kensington-Sicherheitsschloss-Steckplatz
Maximale Auflösung	4096 x 2160 (4K) über DisplayPort oder HDMI
Kompatible Betriebssysteme	Windows 7/8/8.1/10 (32/64 Bit), Mac OS X 10.8+, Android 5.0+, Chromebook, Ubuntu 14.04.x und 16.04 LTS (x86)
Host-Stromversorgung	Power Delivery 2.0 bis zu 60 W (über den USB-C-Port des Hosts)
Lieferumfang	Dockingstation, USB-C-Kabel, Netzteil, USB-C-zu-USB-A-Adapter mit Befestigungssystem
Erforderliche Software	DisplayLink Manager (Download unter targus.com oder Windows Update)

Häufig gestellte Fragen - DOCK180EUZ TARGUS

Wie schließe ich die Dockingstation an meinen Computer an?

Schließen Sie alle Ihre Peripheriegeräte (Monitore, Tastatur, Maus usw.) an die Dockingstation an. Verbinden Sie dann das mitgelieferte USB-C-Kabel mit der Station und Ihrem Computer. Wenn Ihr Computer keinen USB-C-Anschluss hat, verwenden Sie den beiliegenden USB-C-zu-USB-A-Adapter.

Welche Kabel sind im Lieferumfang enthalten?

Die Box enthält die Dockingstation, ein USB-C-Kabel, ein Netzteil (20,5 V, 120 W) und einen USB-C-zu-USB-A-Adapter mit Befestigungssystem.

Kann ich die Station mit einem USB-A-Anschluss verwenden?

Ja, wenn Ihr Computer nur USB-A-Anschlüsse hat, verwenden Sie den mitgelieferten USB-C-zu-USB-A-Adapter. Stecken Sie den Adapter in die Station und verbinden Sie ihn dann über ein USB-A-Kabel (nicht im Lieferumfang) mit Ihrem Computer.

Wie installiere ich die erforderlichen Treiber?

Die DisplayLink Manager Software ist erforderlich. Sie kann von der Website targus.com oder über Windows Update heruntergeladen werden. Unter macOS laden Sie den DisplayLink-Treiber für OS-X unter targus.com herunter. Unter Android installieren Sie die App DisplayLink Desktop aus dem Google Play Store.

Wie viele Monitore kann ich anschließen?

Die Station unterstützt bis zu zwei externe Bildschirme über einen DisplayPort++ und einen HDMI-Anschluss. Jeder Port unterstützt eine maximale Auflösung von 4096 x 2160 (4K).

Wie hoch ist die maximale Ladeleistung für ein Notebook?

Die Station bietet Power Delivery 2.0-Ladung mit bis zu 60 W über den USB-C-Downstream-Port. Stellen Sie sicher, dass Ihr Host-Computer USB-C Power Delivery unterstützt.

Ist die Station mit Mac kompatibel?

Ja, sie ist mit Mac OS X 10.8 oder höher kompatibel. Sie müssen die DisplayLink-Software für OS-X installieren, die auf targus.com erhältlich ist.

Wie behebe ich Probleme mit der Videoverbindung?

Überprüfen Sie, ob die DisplayLink-Treiber auf dem neuesten Stand sind. Stellen Sie sicher, dass Ihr Computer die Videoausgabe über USB-C/Thunderbolt 3 unterstützt. Starten Sie die Station neu, indem Sie den Ein-/Ausschalter drücken. Wenn das Problem weiterhin besteht, konsultieren Sie den DisplayLink-Anzeigemanager.

Kann ich diese Station mit einem Chromebook verwenden?

Ja, die Station ist mit Chromebooks kompatibel. Installieren Sie ggf. den DisplayLink-Treiber für Chrome OS (in der Regel in neueren Versionen nativ unterstützt).

Wo kann ich die DisplayLink-Software herunterladen?

Laden Sie die DisplayLink Manager Software von der offiziellen Targus-Website (www.targus.com) oder über Windows Update herunter. Für macOS und Android sind die Treiber ebenfalls auf der Targus-Website oder im Google Play Store erhältlich.

BEDIENUNGSANLEITUNG DOCK180EUZ TARGUS

Targus USB-C Dual Video 4K Dockingstation mit Ladegerät 2.0 (60 W)

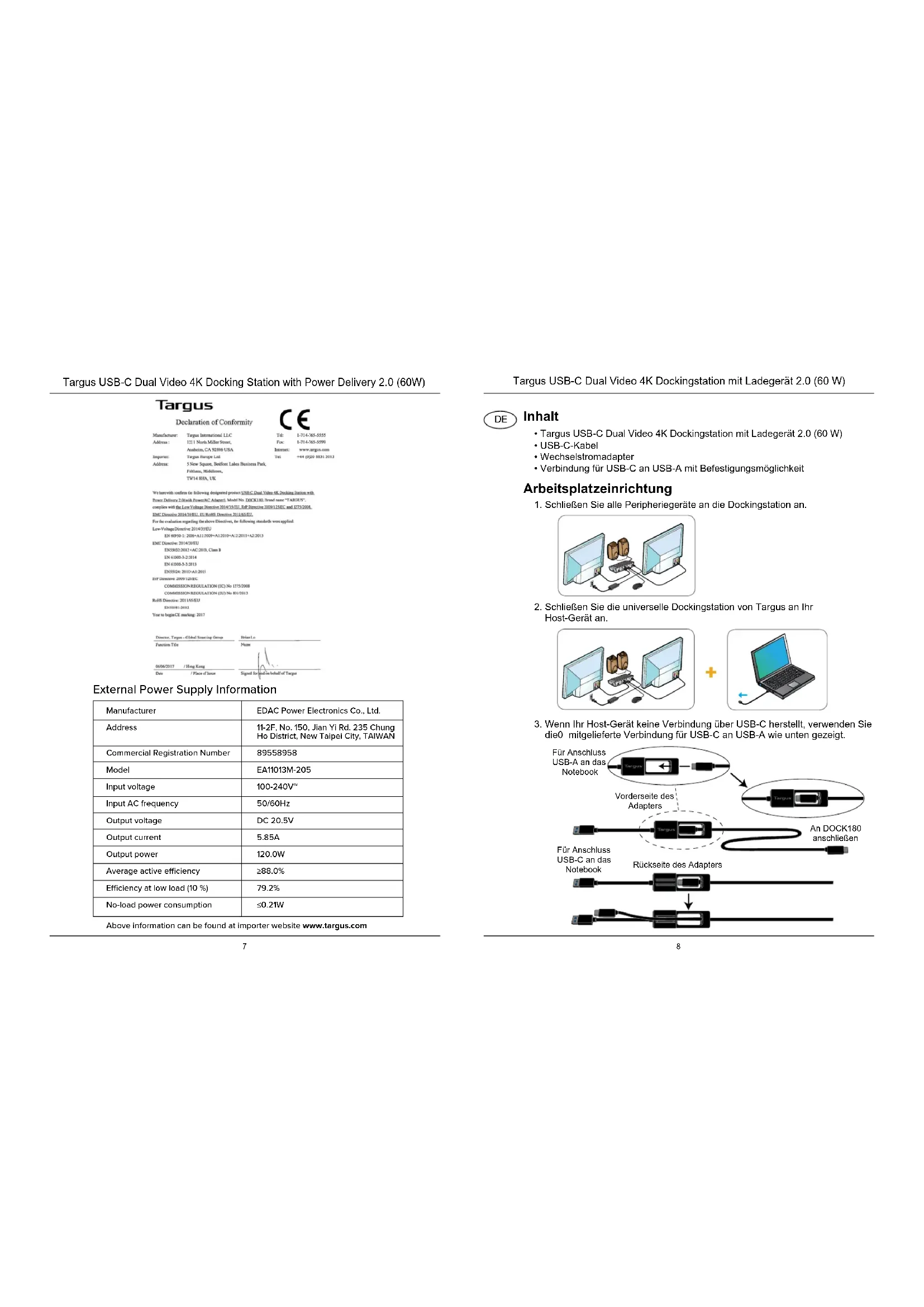

Inhalt

• Targus USB-C Dual Video 4K Dockingstation mit Ladegerät 2.0 (60 W)
- USB-C-Kabel
• Wechselstromadapter
- Verbindung für USB-C an USB-A mit Befestigungsmöglichkeit

Arbeitsplatzeinrichtung

1. Schließen Sie alle Peripheriegeräte an die Dockingstation an.

1. Schließen Sie die universelle Dockingstation von Targus an Ihr Host-Gerät an.

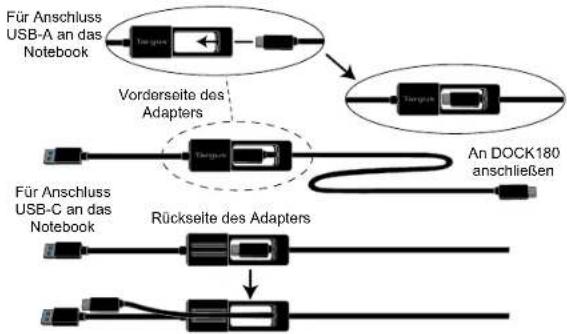

1. Wenn Ihr Host-Gerät keine Verbindung über USB-C herstellt, verwenden Sie die0 mitgelieferte Verbindung für USB-C an USB-A wie unten gezeigt.

Targus USB-C Dual Video 4K Dockingstation mit Ladegerät 2.0 (60 W)

Technische Daten

• 2 DisplayPort (DP++; DP1.2) / HDMI-Port (HDMI 2.0)
- 4 USB 3.0 Downstream-Ports (mit ↕ markierter Port unterstützt BC 1.2- und iOS-Geräteaufladung von max. 2,4 A)
- 1 USB-C Upstream-Port mit Unterstützung von Power Delivery 2.0 Profile 4 (Aufladung max. 60 W)
• 1 USB-C Downstream-Port (USB 3.0, nur Datenübertragung)
• Gigabit-Ethernet
• Audio In/Out-Anschlüsse (3,5 mm Kopfhöreranschluss)
• Vorrichtung für Sicherheitsschloss
• USB-C-Kabel
• LED-Anzeige
• Ein-/Aus-Schalter
• 20,5 V, 120 W Stromadapter

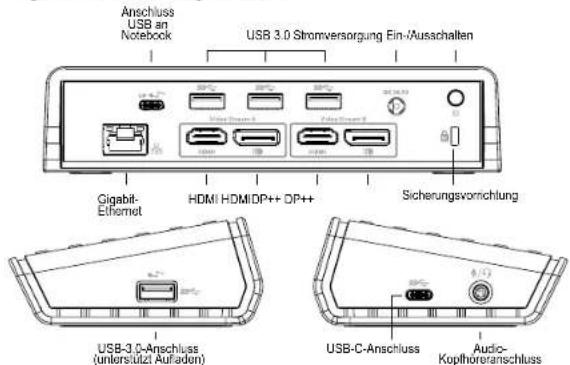

Diagramm Dockingstation

Systemanforderungen

Hardware

• Thunderbolt 3- oder USB-C-Anschluss
  • Die Unterstützung der Ladefunktion setzt einen Host-Computer mit Unterstützung von Power Delivery 2.0 voraus (bis zu max. 60 W)

Betriebssystem (eines der folgenden)

• Microsoft Windows® 7, Windows® 8, Windows® 8.1 oder Windows® 10 (32/64 Bit)
  • Mac OS® X v10.8 oder höher
  • Android 5.0 oder höher
• Chromebooks
  • Ubuntu 14.04.x LTS und 16.04 LTS auf x86-Plattform

Targus USB-C Dual Video 4K Dockingstation mit Ladegerät 2.0 (60 W)

Einrichtung unter Windows

Stellen Sie für die optimale Leistung von Windows sicher, dass der Anzeige-Adapter und die USB-3.0-Treiber Ihres Host-PCs über die neueste Version verfügen. Die entsprechenden Updates erhalten Sie häufig von Ihrer IT-Abteilung oder dem Hersteller des PCs, wenn Sie über Administratorrechte verfügen, um die Treiber für Ihren PC herunterzuladen und zu installieren.

Willkommen beim Targus Universal Docking Station DisplayLink Manager. Falls die Software DisplayLink Manager noch nicht installiert ist, können Sie diese von einem Windows Update-Server oder unter www.targus.com herunterladen. Sie wird in der Windows-Symbolleiste mit dem Symbol dargestellt und ermöglicht Ihnen ganz einfach, über die Targus Dockingstation zusätzliche Bildschirme an Ihr Notebook oder Ihren Desktop-PC anzuschließen. In Windows können Sie unter „Systemsteuerung“, „Anzeige“, „Bildschirmauflösung“ die angeschlossenen Bildschirme so konfigurieren, dass Ihr Hauptbildschirm gespiegelt wird, oder Sie erweitern den Windows-Desktop, um mehrere Anwendungen gleichzeitig anzuzeigen. Die DisplayLink USB Graphics-Geräte können auch als Hauptbildschirm konfiguriert werden.

Der DisplayLink Manager ermöglicht die vollständige Konfiguration aller zusätzlichen USB-Bildschirme, einschließlich:

• Unterstützung für zusätzliche USB-Bildschirme unter Windows 7, 8, 8.1, 10 und höher
• Auflösung bis zu 4096 x 2160 für DisplayPort oder HDMI
• Ändern der Ausrichtung und des Standorts des Bildschirms
• Layout der Bildschirme

DisplayLink-Software bietet auch Treiber für integrierten Sound und Ethernet. Diese können auch in der Windows Systemsteuerung ausgewählt werden.

Targus USB-C Dual Video 4K Dockingstation mit Ladegerät 2.0 (60 W)

Einrichtung unter OS-X

Nach Installation der DisplayLink-Software für OS-X, die unter www.targus.com erhältlich ist, können MacBook-Nutzer die Systemeinstellungen für Monitore verwenden, um die externen Bildschirme anzupassen. OS-X ermöglicht die Konfiguration aller zusätzlichen USB-Bildschirme, einschließlich:

• Unterstützung für zusätzliche USB-Bildschirme unter OS-X 10.9 oder höher
• Auflösung bis zu 4096 x 2160 für DisplayPort oder HDMI
• Ändern der Ausrichtung und des Standorts des Bildschirms
• Layout der Bildschirme

DisplayLink-Software bietet auch Treiber für integrierten Sound und Ethernet.

Einrichtung unter Android

Installieren Sie die App DisplayLink Desktop für Android 5.0 und höher aus dem Google Play Store. Aktivieren Sie auf Ihrem Android-Gerät den Modus „USB Debugging/Host“.

Targus USB-C Dual Video 4K Dockingstation mit Ladegerät 2.0 (60 W)

GERMAN

Targus

Konformitätserklärung

Hersteller: Targus International LLC.

Hiermit bestätigen wir, dass das folgende Produkt USB-C Dual Video 4K Docking Station with Power

Delivery 2.0(with Power/AC Adapter), Modellor. DOCK180, Markenname „TARGUS“, der the Low

Voltage Directive 2014/35/EU, FrP Directive 2009/125/EC and 1275/2008, EMC Directive

2014/30/EU, EU RoHS Directive 2011/65/EU.

Für die Evaluierung der o. g. Richtlinien wurden folgende Standards angewendet:

Low-Voltage Directive: 2014/35/EU

EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013

EMC Directive: 2014/30/EU

EN55032:2012 + AC:2013, Class B

EN 61000-3-2:2014

EN 61000-3-3:2013

EN55024: 2010+A1:2015

Anfangsjahr für CE-Kennzeichen: 2017

Datum / Ausstellangserb

Brian Lo

Name

Unterzeichnet für und im Namen von Targus
