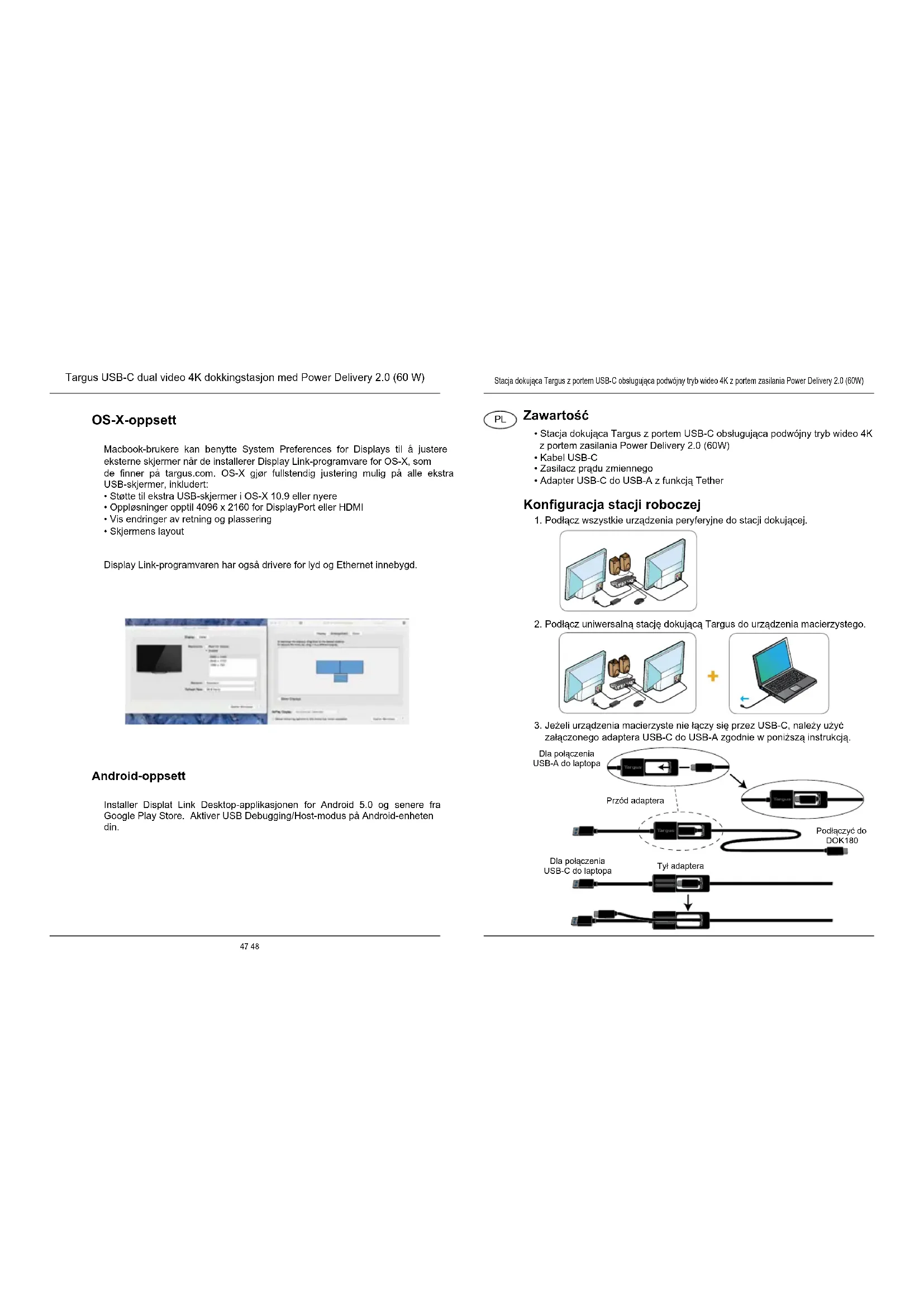

INSTRUKCJA OBSŁUGI DOCK180EUZ TARGUS

• Stacja dokująca Targus z portem USB-C obsługująca podwójny tryb wideo 4K z portem zasilania Power Delivery 2.0 (60W)

• Zasilacz prądu zmiennego

• Adapter USB-C do USB-A z funkcją Tether Kon󰄈guracja stacji roboczej

1. Podłącz wszystkie urządzenia peryferyjne do stacji dokującej.

2. Podłącz uniwersalną stację dokującą Targus do urządzenia macierzystego.

Stacja dokująca Targus z portem USB-C obsługująca podwójny tryb wideo 4K z portem zasilania Power Delivery 2.0 (60W)

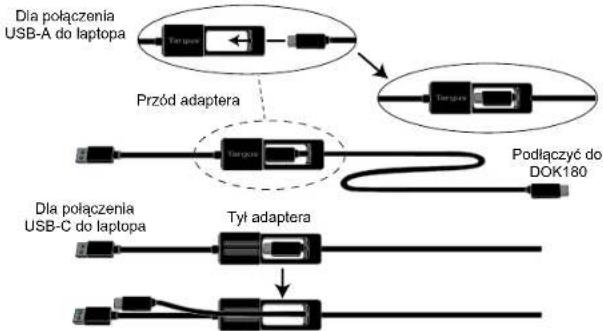

3. Jeżeli urządzenia macierzyste nie łączy się przez USB-C, należy użyć

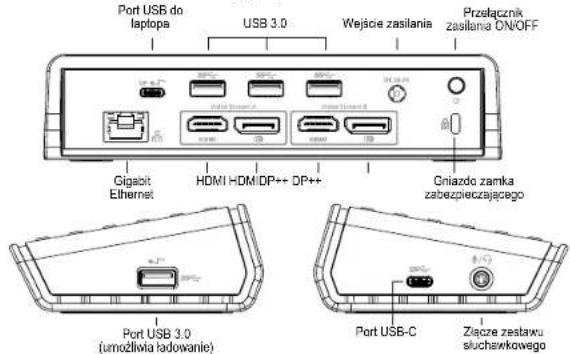

załączonego adaptera USB-C do USB-A zgodnie w poniższą instrukcją. Dla połączenia USB-A do laptopaPodłączyć do DOK180Dla połączenia USB-C do laptopaTył adapteraPrzód adaptera49 50 Stacja dokująca Targus z portem USB-C obsługująca podwójny tryb wideo 4K z portem zasilania Power Delivery 2.0 (60W) Schemat stacji dokującej Gigabit Ethernet

USB 3.0 Port USB 3.0 (umożliwia ładowanie) Port USB-C Gniazdo zamka zabezpieczającego Złącze zestawu słuchawkowego Port USB do laptopa Wejście zasilania Przełącznik zasilania ON/OFF Wymagania systemowe Wymagania sprzętowe

• Port Thunderbolt 3 lub USB-C

• Aby korzystać z funkcji zasilania, komputer macierzysty musi obsługiwać zasilanie zgodne ze standardem Power Delivery 2.0 (do maks. 60W) System operacyjny (dowolny spośród wymienionych)

• Android 5.0 lub nowszy

• Ubuntu 14.04.x LTS oraz 16.04 LTS na platformie x86 Kon󰄈guracja w systemie Windows Aby zapewnić najlepszą wydajność systemu Windows, należy zaktualizować oprogramowanie swojego macierzystego adaptera wyświetlacza PC i sterowniki USB 3.0. Aktualizacje te zwykle można uzyskać od swojego firmowego działu IT lub od producenta komputera PC, jeżeli posiadasz uprawnienia administratora do pobierania i instalowania sterowników przeznaczonych do swojego komputera PC. Display Link Manager umożliwia pełną konfigurację wszystkich dodatkowych wyświetlaczy USB, w tym:

• Obsługa dodatkowych wyświetlaczy USB w systemie Windows 7, 8, 8.1, 10 i nowszych

• Rozdzielczość do 4096 x 2160 dla DisplayPort lub HDMI

• Modyfikacja orientacji i lokalizacji wyświetlacza

• Układ wyświetlaczy Oprogramowanie Display Link zapewnia również sterowniki do wbudowanego dźwięku i Ethernet. Elementy te można również wybrać w Panelu sterowania systemu Windows. Witamy w aplikacji Targus Universal Docking Station Display Link Manager. Oprogramowanie Display Link Manager, jeżeli nie jest jeszcze zainstalowane, można pobrać z serwera Windows Update lub ze strony www.targus.com. Na pasku zadań systemu Windows przedstawia je ikona . Oprogramowanie umożliwia łatwe podłączanie dodatkowych monitorów do laptopa lub komputera stacjonarnego za pośrednictwem stacji dokującej Targus. Korzystając z okna Rozdzielność ekranu w Panelu sterowania Windows można skonfigurować podłączone monitory jako powielające obraz głównego monitora lub jako rozszerzające pulpit i umożliwiające podgląd większej liczby aplikacji jednocześnie. Urządzenia Display Link USB Graphics można również skonfigurować jako główny wyświetlacz. Stacja dokująca Targus z portem USB-C obsługująca podwójny tryb wideo 4K z portem zasilania Power Delivery 2.0 (60W)

• 2 x DisplayPort (DP++; DP1.2) / HDMI Port (HDMI 2.0)

• 4 porty USB 3.0 do przesyłania danych (port oznaczony symbolem obsługuje ładowanie urządzeń BC 1.2 oraz iOS do maks. 2,4 A)

• 1 port USB-C do podłączenia komputera (umożliwia ładowanie zgodnie z profilem 4 standardu Power Delivery 2.0, maks. 60 W)

• 1 port USB-C do przesyłania danych (USB 3.0, wyłącznie do przesyłania danych)

• Wejście/wyjście audio (3,5 mm wyjście słuchawkowe)

• Gniazdo na zamek zabezpieczający przed kradzieżą

• Wskaźnik zasilania LED

• Przełącznik zasilania ON/OFF

• Zasilacz 20,5 V, 120 W Dane techniczne51 52folding line2 staples here (saddle stitching)folding line2 staples here (saddle stitching)Open size: 10”W x7”H Folded Size: 5”W x 7”H Material: 80gsm woodfree paper Color: GrayscaleDiecut Kon󰄈guracja w systemie OS-X Kon󰄈guracja w systemie Android Po zainstalowaniu oprogramowania Display Link dla systemu OS-X, dostępnego na stronie www.targus.com, użytkownicy urządzeń MacBook mogą skonfigurować zewnętrzne monitory, korzystając z okna Preferencji systemowych dotyczacych wyświetlaczy. OS-X umożliwia konfigurację wszystkich dodatkowych wyświetlaczy USB, w tym:

• Obsługa dodatkowych wyświetlaczy USB w systemie OS-X 10.9 i nowszych

• Rozdzielczość do 4096 x 2160 dla DisplayPort lub HDMI

• Modyfikacja orientacji i lokalizacji wyświetlacza

• Układ wyświetlaczy Oprogramowanie Display Link zapewnia również sterowniki do wbudowanego dźwięku i Ethernet. Zainstaluj aplikację Display Link Desktop dla systemu Android 5.0 i nowszych ze sklepu Google Play. Włącz tryb Debugowania USB/Hosta na urządzeniu Android. Stacja dokująca Targus z portem USB-C obsługująca podwójny tryb wideo 4K z portem zasilania Power Delivery 2.0 (60W) Conteúdo
