Typ produktu	Uniwersalna stacja dokująca
Marka	Targus
Model	ACP77EUZ
Łączność wideo	2 porty wideo (DisplayPort++/DVI-I wybieralne)
Maksymalna rozdzielczość (DP++)	2560 x 1600 przy 32 bitach
Maksymalna rozdzielczość (DVI-I)	2048 x 1152 przy 32 bitach
Złącza USB	4 x USB 3.0 (w tym 2 do ładowania BC 1.2 i iOS 1,5 A)
Sieć	Gigabit Ethernet
Audio	Porty wejścia/wyjścia audio
Zasilanie wejściowe	19,5 V, 6,15 A
Zasilanie wyjściowe	19,5 V, 90 W maks.
Zasilacz sieciowy w zestawie	Tak
Dołączone złącza zasilania	10 złączy do laptopów
Bezpieczeństwo	Otwór na zamek Kensington
Obsługiwane systemy operacyjne	Windows 7/8/8.1 (32/64 bity), Mac OS X v10.8.3 lub nowszy
Wymagania systemowe	Procesor minimum Atom N270, port USB, gniazdo zasilania
Konserwacja i czyszczenie	Czyścić miękką, suchą szmatką, bez użycia ściernych środków czyszczących
Pièces détachées et réparabilité	Dodatkowe złącza zasilania dostępne; skontaktuj się z firmą Targus w sprawie części
Funkcje oprogramowania	DisplayLink Manager: rozszerzenie, lustro, obrót, optymalizacja wideo, dostosowanie do telewizora
Zawartość opakowania	Stacja dokująca, kabel USB 3.0, zasilacz sieciowy z kablem wejścia/wyjścia, złącza zasilania (x10)

Często zadawane pytania - ACP77EUZ TARGUS

Jak zainstalować stację dokującą Targus ACP77EUZ?

Podłącz wszystkie urządzenia peryferyjne do stacji, podłącz ją do komputera za pomocą kabla USB 3.0, a następnie podłącz zasilacz sieciowy. Instalacja sterownika DisplayLink uruchamia się automatycznie w systemie Windows. Jeśli tak się nie stanie, pobierz sterownik ze strony Targus.

Czy mogę używać dwóch zewnętrznych monitorów jednocześnie?

Tak, stacja posiada dwa porty wideo (DP++ i DVI-I). Można podłączyć dwa monitory i skonfigurować je w trybie rozszerzenia lub lustra za pomocą DisplayLink Manager.

Jaka jest maksymalna obsługiwana rozdzielczość?

Port DP++ obsługuje do 2560x1600 przy 32 bitach, natomiast port DVI-I obsługuje do 2048x1152 przy 32 bitach.

Czy stacja dokująca może ładować mój laptop?

Tak, zapewnia zasilanie wyjściowe do 90 W przez złącze dostosowane do Twojego laptopa. Użyj dołączonego złącza odpowiadającego Twojej marce.

Jak podłączyć urządzenie Ethernet?

Wystarczy podłączyć kabel RJ45 do portu Gigabit Ethernet stacji. Nie jest wymagana dodatkowa konfiguracja w systemie Windows ani Mac OS.

Czy stacja działa z systemem macOS?

Tak, jest kompatybilna z Mac OS X v10.8.3 lub nowszym. Sterownik DisplayLink musi być zainstalowany.

Jak skonfigurować dźwięk przez stację?

Podłącz głośniki lub słuchawki do portów wejścia/wyjścia audio stacji. W DisplayLink Manager otwórz konfigurację dźwięku, aby wybrać urządzenie.

Czy mogę ładować telefon za pomocą stacji?

Tak, dwa z portów USB 3.0 są oznaczone symbolem ładowania i obsługują standard BC 1.2 oraz szybkie ładowanie iOS do 1,5 A.

Co zrobić, jeśli zewnętrzny monitor nie jest wykrywany?

Sprawdź, czy sterownik DisplayLink jest zainstalowany i aktualny. Spróbuj odłączyć/ponownie podłączyć stację lub uruchom ponownie komputer. Upewnij się, że kabel wideo jest prawidłowo podłączony.

Jak czyścić stację dokującą?

Użyj miękkiej i suchej szmatki. Nie używaj ściernych środków czyszczących ani rozpuszczalników. Przed czyszczeniem odłącz stację.

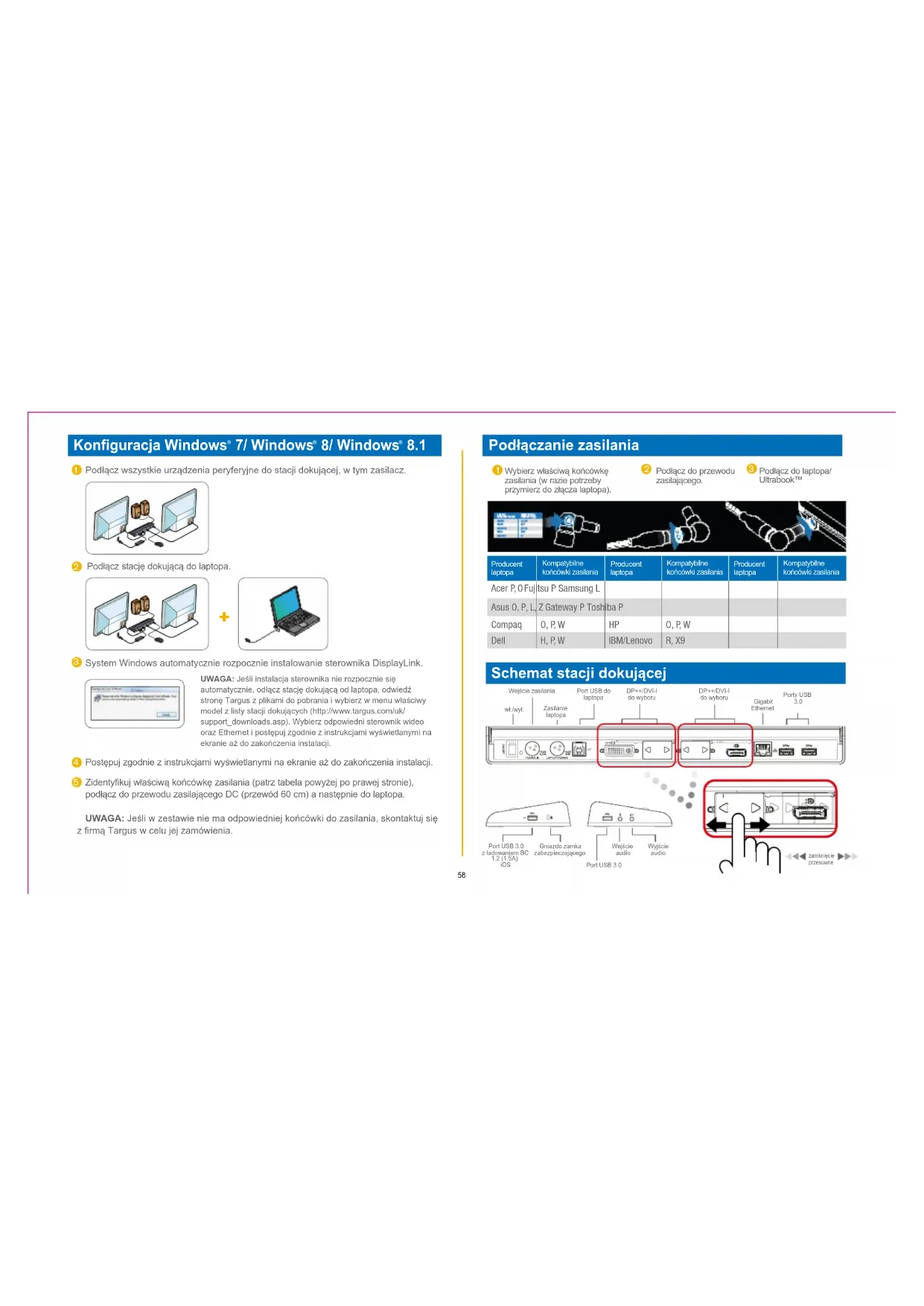

INSTRUKCJA OBSŁUGI ACP77EUZ TARGUS

Podłącz wszystkie urządzenia peryferyjne do stacji dokującej, w tym zasilacz.

2 Podłącz stację dokująca do laptopa.

•

3 System Windows automatycznie rozpocznie instalowanie sterownika DisplayLink.

UWAGA: Jeśli instalacja sterownika nie rozpocznie się automatycznie, odiącz stację dokującą od laptoga, odwiedź stronę Targus z plikami do pobrania i wybierz w menu właściwy model z listy stacji dokujących (http://www.targus.com/uk/support_downloads.asp). Wybierz odpowiedni sterownik wideo oraz Ethernet i postępuj zgodnie z instrukcjami wyświetlanymi na ekranie aż do zakończenia instalacji.

4 Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie aż do zakończenia instalacji.
5 Zidentyfikuj właściwą końcówkę zasilania (patrz tabela powyżej po prawej stronie), podłącz do przewodu zasilającego DC (przewód 60 cm) a następnie do laptopa.

UWAGA: Jeśli w zestawie nie ma odpowiedniej końcówki do zasilania, skontakłuj się z firmą Targus w celu jej zamówienia.

Podłączanie zasilania

1 Wybierz właściwą końcówkę zasilania (w razie potrzeby przymierz do złącza laptopa).

② Podłącz do przewodu zasilającego. ③ Podłącz do laptoga/Ultrabook™

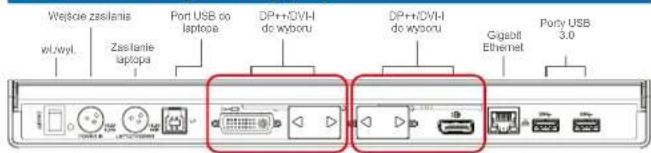

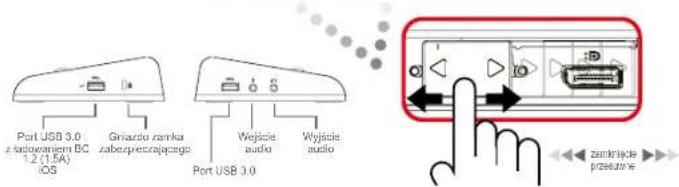

Schemat stacji dokującej

Menu menedżera DisplayLink
OPCJA MENU FUNKCJA

Menedżer DisplayLink	Otwiera okno rozdzielczości ekranu
Sprawdź aktualizacje	Sprawdza dostępność nowych sterowników do pobrania z sieci
Urządzenia DisplayLink	Wyświetla listę wszystkich podłączonych urządzeń DisplayLink
Ustawienia audio	Otwiera okno ustawień audio
Ustawienia wideo	Otwiera okno rozdzielczości ekranu
Rozdzielczość ekranu	Wyświetla listę wszystkich dostępnych rozdzielczości ekranu (Tryby pośrednie są niedostępne w trybie replikacji)
Obrót ekranu	Obraca ekran w prawo lub w lewo
Rozciągnij	Rozciąga pulpit Windows na wyświetlaczu
Ustaw jako monitor główny	Ustawia ten ekran jako główny do wyświetlania
Wyłącz ekran laptopa	Wyłącza wyświetlacz laptopa i korzysta z wyświetlacza DisplayLink jako ekranu głównego (działa tylko w przypadku komputerów PC i podłączenia jednego ekranu DisplayLink)
Replikacja	Pokazuje ten sam obraz na obu ekranach (ekrany muszą mieć jednakową rozdzielczość)
Wyłącz	Wyłącza wyświetlacz DisplayLink
Dostosuj do wideo	Wybierz, aby uzyskać lepszą jakość odtwarzania wideo na podłączonych wyświetlaczach DisplayLink (dotyczy tylko wideo, pojawiający się tekst może być mniej wyraźny)
Dostosuj do TV	Dostosowuje wielkość pulpitu Windows do rozmiaru podłączonego telewizora (działa wyłącznie w przypadku podłączenia jednego wyświetlacza DisplayLink i ustawienia w trybie rozciągania ekranu)

Ustawianie wyświetlacza w trybie rozciągania

1 Kliknij ikone DisplayLink
② Wybierz opcję Rozciągnij z menu menedżera

Urządzenie jest teraz rozciągnięte w takim kierunku, jak ostatnio, gdy wyświetlacz pracował w tym trybie. Bardziej precyzyjna kontrola jest dostępna w podmenu „Rozciągii do” po wybraniu jednej z opcji. Pozwala to ustawić urządzenie w trybie rozciągnięcia, umieszczając je na lewo /na prawo / nad/ pod monitorem głównym.

Ustawianie wyświetlacza w trybie replikacji

1 Kliknij ikone DisplayLink
② Wybierz opcję Replikuj z menu menedżera

Rozdzielczość, głębia kolorów i częstotliwości odświeżania ekranu podstawowego są replikowane na monitorze podłączonym do stacji dokującej.

Dopasowywanie do ustawień telewizora

1 Aby skonfigurować ustawienia

Dopasowywania do telewizora, wybierz te opcję w menedżerze DisplayLink. Pojawia się następujący interfejs:

② Czerwona ramka na ekranie DisplayLink pokazuje rozmiar nowego pulpitu

Windows. Za pomocą przycisków + i - można zmienić rozmiar czerwonej ramki, aż do dopasowania jej do ekranu telewizora.

3 Gdy czerwona ramka zetknie się z krawędziami ekranu telewizora, kliknij przycisk „Zastosuj”, aby zmienić rozmiar pulpitu Windows.

Zawartość

Stacja dokująca z zasilaniem Targus Universal USB 3.0 DV2K Docking Station with Power
· Kabel USB 3.0
- Zasilacz prądu zmiennego z przewodem przyłączeniowym
- Przewód wyjściowy DC
10 przejściówek do zasilania

Dane techniczne

Podwójne porty wideo (2 x Dual Mode Displayport, DP++/DVI-I do wyboru)
- Dual Mode Displayport obsługujący rozdzielczości do 2560 x 1600 @ 32 bitów
- Port DVI-I obsługujący rozdzielczości do 2048 x 1152 @ 32 bitów
. 4 porty USB 3.0
Gigabit Ethernet
- Wejście/wyjście audio
Gniazdo na zamek zabezpieczający przed kradzieża
- Porty oznaczone symbolem → sobsługują ładowanie urządzeń BC 1.2 oraz iOS (1.5A)
Napięcie wejściowe DC: 19.5V, 6.15A
Napięcie wyjściowe DC: 19.5V, 90W max

Wymagania systemowe

Sprzet

• Komputer PC z procesorem minimum Atom N720, podstawowym jednordzeniowym lub wyższym
  Port USB
• Wyjście zasilania AC

System operacyjny (dowolny spośród wymienionych)

Microsoft Windows*7 lub Windows*8 lub Windows*8.1 (32/64-bit)
Mac OS' X v10.8.3 lub nowszy

Configurare Windows® 7/ Windows® 8/ Windows® 8.1
