ACP77EUZ - Stație de andocare TARGUS - Manual de utilizare gratuit

Tip produs	Stație de andocare universală
Marcă	Targus
Model	ACP77EUZ
Conectivitate video	2 porturi video (DisplayPort++/DVI-I selectabil)
Rezoluție maximă (DP++)	2560 x 1600 @ 32 biți
Rezoluție maximă (DVI-I)	2048 x 1152 @ 32 biți
Conectoare USB	4 x USB 3.0 (dintre care 2 pentru încărcare BC 1.2 și iOS 1,5 A)
Rețea	Gigabit Ethernet
Audio	Porturi intrare/ieșire audio
Alimentare intrare	19,5 V, 6,15 A
Alimentare ieșire	19,5 V, 90 W max
Adaptor de rețea inclus	Da
Conectoare de alimentare furnizate	10 conectoare pentru laptopuri
Securitate	Decupaj pentru lacăt Kensington
Sisteme de operare suportate	Windows 7/8/8.1 (32/64 biți), Mac OS X v10.8.3 sau ulterior
Configurație necesară	Procesor minim Atom N270, port USB, priză de rețea
Întreținere și curățare	Curățați cu o cârpă moale și uscată, fără produse abrazive
Piese de schimb și reparabilitate	Conectoare de alimentare suplimentare disponibile; contactați Targus pentru piese
Funcții software	DisplayLink Manager: extindere, oglindire, rotire, optimizare video, adaptare TV
Conținutul pachetului	Stație de andocare, cablu USB 3.0, adaptor de rețea cu cablu intrare/ieșire, conectoare de alimentare (x10)

Întrebări frecvente - ACP77EUZ TARGUS

Cum instalez stația de andocare Targus ACP77EUZ?

Conectați toate perifericele la stație, conectați-o la computer prin cablul USB 3.0, apoi conectați adaptorul de rețea. Instalarea driverului DisplayLink pornește automat pe Windows. Dacă nu, descărcați driverul de pe site-ul Targus.

Pot folosi două monitoare externe simultan?

Da, stația are două porturi video (DP++ și DVI-I). Puteți conecta două monitoare și le puteți configura în mod extindere sau oglindire prin DisplayLink Manager.

Care este rezoluția maximă suportată?

Portul DP++ suportă până la 2560x1600 @ 32 biți, în timp ce portul DVI-I suportă până la 2048x1152 @ 32 biți.

Poate stația de andocare să îmi încarce laptopul?

Da, oferă o putere de ieșire de până la 90 W prin conectorul potrivit pentru laptopul dumneavoastră. Utilizați conectorul furnizat corespunzător mărcii dumneavoastră.

Cum conectez un dispozitiv Ethernet?

Conectați pur și simplu un cablu RJ45 la portul Gigabit Ethernet al stației. Nu este necesară nicio configurație suplimentară pe Windows sau Mac OS.

Funcționează stația cu macOS?

Da, este compatibilă cu Mac OS X v10.8.3 sau versiuni ulterioare. Driverul DisplayLink trebuie instalat.

Cum configurez sunetul prin stație?

Conectați difuzoarele sau căștile la porturile intrare/ieșire audio ale stației. În DisplayLink Manager, deschideți configurarea audio pentru a selecta dispozitivul.

Pot să îmi încarc telefonul cu stația?

Da, două dintre porturile USB 3.0 sunt marcate cu un simbol de încărcare și suportă standardul BC 1.2 precum și încărcarea rapidă iOS până la 1,5 A.

Ce fac dacă monitorul extern nu este detectat?

Verificați dacă driverul DisplayLink este instalat și actualizat. Încercați să deconectați/reconectați stația sau să reporniți computerul. Asigurați-vă că cablul video este conectat corect.

Cum curăț stația de andocare?

Utilizați o cârpă moale și uscată. Nu utilizați produse abrazive sau solvenți. Deconectați stația înainte de curățare.

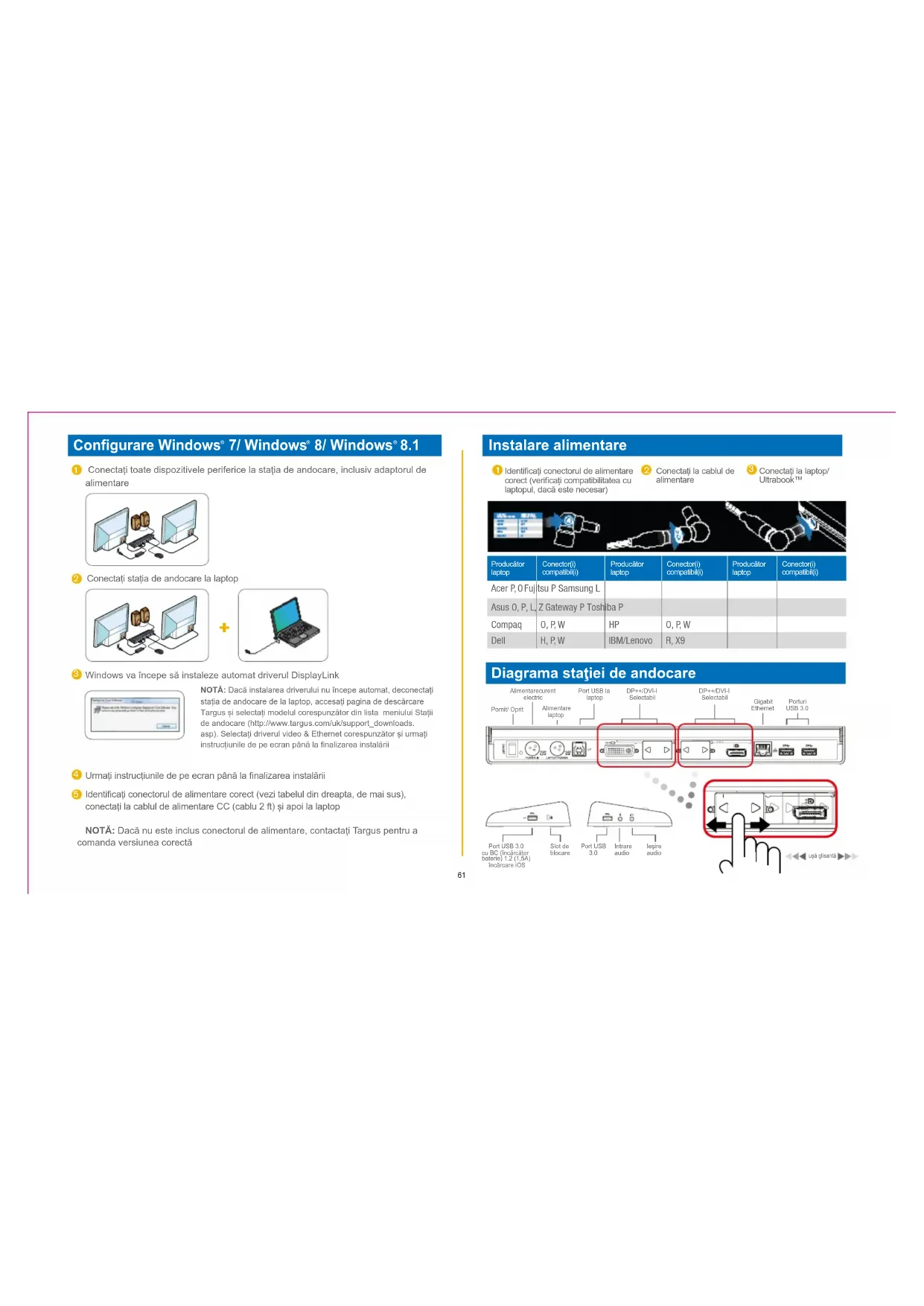

MANUAL DE UTILIZARE ACP77EUZ TARGUS

1 Conectați toate dispozitivele periferice la statția de andocare, inclusiv adaptorul de alimentare

② Conectați statia de andocare la laptop

+

Windows va începe să instaleze automat driverul DisplayLink

NOTĂ: Dacă Instalarea driverului nu începe automat, deconectați statția de andocare de la laptop, accesăți pagina de descărcare Targus și selectați modelul corespunzător din lista meniului Statii de andocare (http://www.targus.com/uk/support_downloads.asp). Selectați driverul video & Ethernet corespunzător și urmați instrucțiunile de pe ecran până la finalizarea instalării

4 Urmați instrucțiunile de pe ecran până la finalizarea instalării
5 Identificați conectorul de alimentare corect (vezi tabelul din dreapta, de mai sus), conectați la cablul de alimentare CC (cablu 2 ft) și apoi la laptop

NOTĂ: Dacă nu este inclus conectorul de alimentare, contactați Targus pentru a comanda versiunea corectă

Identificati conectorul de alimentare corect (verificati compatibilitatea cu laptopul, dacă este necesar)

② Conectati la cablul de alimentare ③ Conectati la laptop/Ultrabook™

Gestionar DisplayLink	Deschide fereastra Rezoluție ecran
Căutare actualizări	Verifică online dacă sunt disponibile drivere noi pentru descărcare
Dispozitive DisplayLink	Prezintă o listă cu toate dispozitivele DisplayLink conectate
Configurare audio	Deschide fereastra Configurare audio
Configurare video	Deschide fereastra Rezoluție ecran
Rezoluție ecran	Prezintă o listă cu toate rezoluțiile de ecran disponibile (Modurile deduse nu sunt disponibile în modul oglindă)
Rezoluție ecran	Rotește ecranul în sensul acelor de ceasornic și în sens invers acelor de ceasornic
Extinde	Extinde spațiul de lucru Windows pe acest display
Stabileste ca monitor principal	Stabilește acest ecran ca monitor principal
Monitor notebook închis	Închide ecranul laptopului si utilizează ecranul DisplayLink drept ecran principal (functjonează numai pentru PC-uri și când este conectat doar un ecran DisplayLink)
Oglindă	Afișează același conținut pe ambele ecrane (rezoluțiile ecranelor trebuie să fie identice)
Oprire	Oproște acest ecran DisplayLink
Optimizare pentru video	Selectați pentru redare video îmbunătățită pe ecrane DisplayLink conectate (aplicabil numai pentru video; textul poate apărea mai puțin clar)
Încadrare TV	Reglează dimensiunea desktopului Windows pentru a se încadra în ecranul TV conectat (functjonează numai când un ecran DisplayLink este conectat și configurat în Modul extindere)

Configurarea ecranului în modul Extindere

1 Dati clic pe pictograma DisplayLink
② Selectati Extindere din meniul de gestionare

Dispozitivul este acum extins în direcția în care s-a aflat ultima dată când afișajul a fost în acest mod. Pentru un mai bun control, utilizăți submeniul Extinde până la și selectați una dintre opțiuni. Astfel, dispozitivul este pus în modul Extindere, și este amplasat la slânga/dreapta/deasupra/dedesubtul monitorului principal.

Configurarea ecranului în Modul oglindă

1 Dati clic pe pictograma DisplayLink
② Selectați Mirror din meniul de gestionare

Rezoluția, adâncimea culorii și rata de actualizare a ecranului principal sunt replicate pe monitorul conectat la statia de andocare.

Configurarea Încadrare TV

1 Pentru a configura modul încadrare TV, selectați opțiunea din Gestionarul DisplayLink. Va apărea următoarea interfață:

2 O bordură roșie pe ecranul DisplayLink indică dimensiunea noului desktop Windows. Utilizați comenzile + și - pentru a modifica dimensiunea bordurii roșii până când se încadrează în ecranul TV.

3 Odată ce bordura roșie ajunge la marginile ecranului TV, dati clic pe „Aplicare” pentru a redimensiona desktopul Windows.

Continut

• Statie de andocare DV2K cu alimentare USB universal 3.0 Targus
  Cablu USB 3.0
  Adaptor de alimentare CA cu cablu de intrare
  · Cablu de iesire CC
• Conectori de alimentare x 10

Specificații

• Porturi video duble (2 x port de afisare cu două moduri, selectabil DP++/DVI-I)
• Portul de afișare cu două moduri suportă până la 2560 x 1600 @ 32 biti
• Portul DVI-I suportă până la 2048 x 1152 @ 32 biti
  4 x porturi USB 3.0
  Gigabit Ethernet
• Porturi intrare/iesire audio
• Slot blocare de securitate
  Porturile marcate cu → suportă încărcare BC 1.2 și dispozitiv iOS (1,5 A)
• Putere de intrare CC: 19,5 V. 6,15 A
• Putere de ieşire CC: 19,5 V, max. 90 W

Cerințe de sistem

Hardware

- PC cu CPU mononucleat, minimum Atom N270 sau o versiune superioară

· Port USB

- Priză CA

Sistem de operare (oricare dintre următoarele)

- Microsoft Windows*7 sau Windows*8 sau Windows*8.1 (32/64 de biti)

Mac OS' X v10.8.3 sau o versiune ulterioară
