Produkto tipas	Universali dokų stotelė
Prekės ženklas	Targus
Modelis	ACP77EUZ
Vaizdo jungtys	2 vaizdo prievadai (pasirenkamas DisplayPort++/DVI-I)
Maksimali skiriamoji geba (DP++)	2560 x 1600 @ 32 bitai
Maksimali skiriamoji geba (DVI-I)	2048 x 1152 @ 32 bitai
USB jungtys	4 x USB 3.0 (iš jų 2 su BC 1.2 ir iOS 1,5 A įkrovimu)
Tinklas	Gigabit Ethernet
Garsas	Garso įvesties/išvesties prievadai
Įėjimo maitinimas	19,5 V, 6,15 A
Išėjimo maitinimas	19,5 V, maks. 90 W
Maitinimo adapteris įtrauktas	Taip
Pridedami maitinimo jungtys	10 nešiojamųjų kompiuterių jungčių
Saugumas	Anga Kensington užraktui
Palaikomos operacinės sistemos	Windows 7/8/8.1 (32/64 bitai), Mac OS X v10.8.3 arba naujesnė
Reikalavimai sistemai	Minimalus procesorius Atom N270, USB prievadas, maitinimo lizdas
Priežiūra ir valymas	Valyti minkšta, sausa šluoste, nenaudoti abrazyvinių priemonių
Atsarginės dalys ir taisomumas	Papildomų maitinimo jungčių galima įsigyti; kreiptis į Targus dėl dalių
Programinės įrangos funkcijos	DisplayLink Manager: išplėtimas, veidrodinis atvaizdavimas, sukimasis, vaizdo optimizavimas, TV pritaikymas
Pakuotės turinys	Dokų stotelė, USB 3.0 laidas, maitinimo adapteris su įvesties/išvesties laidu, maitinimo jungtys (10 vnt.)

Dažnai užduodami klausimai - ACP77EUZ TARGUS

Kaip įdiegti Targus ACP77EUZ dokų stotelę?

Prijunkite visus išorinius įrenginius prie stotelės, prijunkite ją prie kompiuterio USB 3.0 laidu, tada prijunkite maitinimo adapterį. DisplayLink tvarkyklės diegimas automatiškai pradedamas sistemoje Windows. Jei taip neatsitinka, atsisiųskite tvarkyklę iš Targus svetainės.

Ar galiu vienu metu naudoti du išorinius monitorius?

Taip, stotelė turi du vaizdo prievadus (DP++ ir DVI-I). Galite prijungti du monitorius ir juos sukonfigūruoti kaip išplėtimą arba veidrodinį režimą naudodami DisplayLink Manager.

Kokia maksimali palaikoma skiriamoji geba?

DP++ prievadas palaiko iki 2560x1600 @ 32 bitai, o DVI-I prievadas palaiko iki 2048x1152 @ 32 bitai.

Ar dokų stotelė gali įkrauti mano nešiojamąjį kompiuterį?

Taip, ji tiekia iki 90 W išėjimo galią per jūsų nešiojamajam kompiuteriui tinkamą jungtį. Naudokite pateiktą jungtį, atitinkančią jūsų prekės ženklą.

Kaip prijungti Ethernet įrenginį?

Tiesiog prijunkite RJ45 laidą prie stotelės Gigabit Ethernet prievado. Jokios papildomos konfigūracijos nereikia nei Windows, nei Mac OS.

Ar stotelė veikia su macOS?

Taip, ji suderinama su Mac OS X v10.8.3 arba naujesne versija. Būtina įdiegti DisplayLink tvarkyklę.

Kaip sukonfigūruoti garsą per stotelę?

Prijunkite garsiakalbius arba ausines prie stotelės garso įvesties/išvesties prievadų. DisplayLink Manager atidarykite garso konfigūraciją, kad pasirinktumėte įrenginį.

Ar galiu su stotele įkrauti savo telefoną?

Taip, du iš USB 3.0 prievadų yra pažymėti įkrovimo simboliu ir palaiko BC 1.2 standartą bei greitąjį iOS įkrovimą iki 1,5 A.

Ką daryti, jei išorinis monitorius neaptinkamas?

Patikrinkite, ar DisplayLink tvarkyklė įdiegta ir atnaujinta. Pabandykite atjungti ir vėl prijungti stotelę arba perkrauti kompiuterį. Įsitikinkite, kad vaizdo laidas tinkamai prijungtas.

Kaip išvalyti dokų stotelę?

Naudokite minkštą ir sausą šluostę. Nenaudokite abrazyvinių priemonių ar tirpiklių. Prieš valydami atjunkite stotelę.

NAUDOJIMO INSTRUKCIJA ACP77EUZ TARGUS

LT – Lietuviškai....51

LV – Latviešu 54

NO-Norsk 57

PL – Polski 60

RO – Român....63

RU – РусскийИнформация....66

SE – Svenska....69

SI – Slovensko....72

SK – Slovenčina 75

AR-78

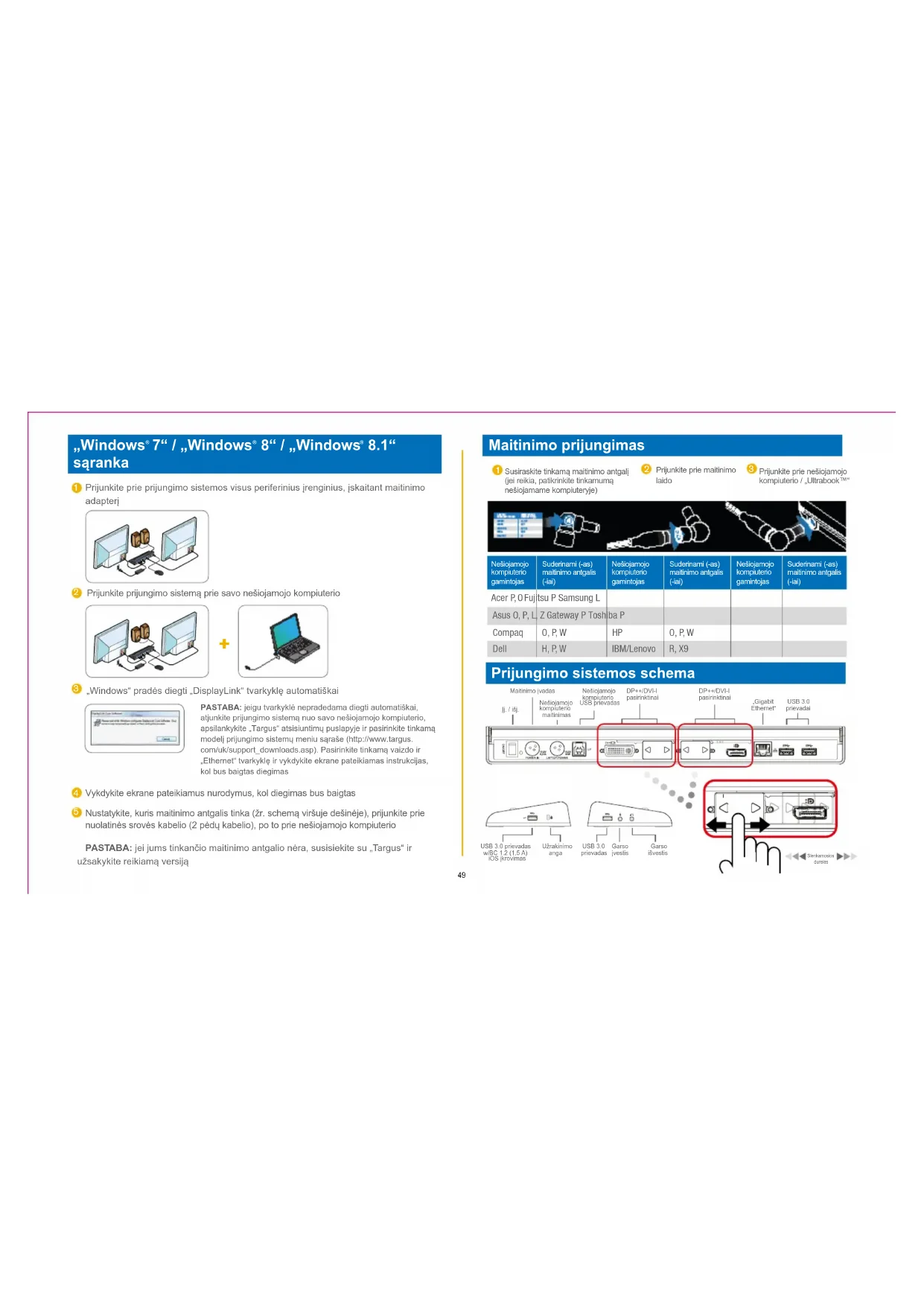

Windows 7/ Windows 8/ Windows 8.1 Setup

1. Prijunkite prijungimo sistemą prie savo nešiojamojo kompiuterio

+

3 "Windows" pradės diegti „DisplayLink" tvarkyklę automatiškai

PASTABA: jeigu tvarkykle nepradedama diegli automatiškai, atjunkite prijungimo sistemu nuo savo nešiojamojo kompiulerio, apsilankykite „Targus” atsisiuntimu puslapyje ir pasirinkite tinkamą modeli prijungimo sistemu meniu sąraše (http://www.targus.com/uk/support_downloads.asp). Pasirinkite tinkamą vaizdo ir „Ethernet“ tvarkykle ir vydkykte okrane pateikiamas instrukcijas, kol bus baiglas diegimas

4 Vykdykite ekrane pateikiamus nurodymus, kol diegimas bus baigtas
Nustatykite, kuris maitinimo antgalis linka (žr. schema viršuje dešinėje), prijunkite prie nuolatinės srovės kabelio (2 pėdy kabelio), po to prie nešiojamojo kompiuterio

PASTABA: jei jums tinkančio maitinimo antgalio nėra, susisiekite su „Targus“ ir užsakykite reikiamą versiją

Maitinimo prijungimas

Susiraskite tinkamą maitinimo antgalį (jel reikia, patikrinkite tinkamumą nešiojamame kompiuteryje)

Prijunkite prie maitinimo laido

Prijunkite prie nešiojamojo kompiuterio / „Ultrabook™”

Nešicjamojo komputenlo gamintojas	Suderinami (-as) maltnimo antigalis (-iai)	Nešicjamojo komputenlo gamintojas	Suderinami (-as) maltnimo antigalis (-iai)	Nešicjamojo komputenlo gamintojas	Suderinami (-as) maltnimo antigalis (-iai)
Acer P, O Fujitsu P Samsung L
Asus O, P, L	Z Gateway P Toshiba P
Compaq	O, P, W	HP	O, P, W
Dell	H, P, W	IBM/Lenovo	R, X9

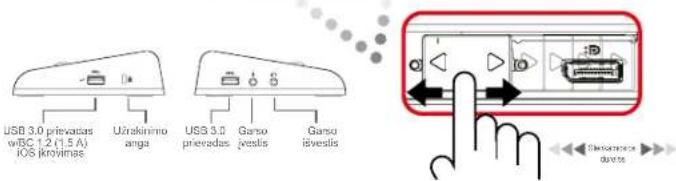

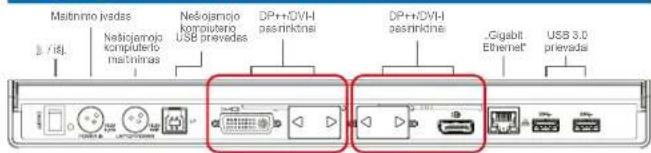

Prijungimo sistemos schema

„DisplayLink“ tvarkyklès meniu

MENIU PARINKTIS FUNKCIJA

„DisplayLink“ tvarkyklé	Atidaro langą „Screen Resolution“ (ekrano skyra)
Tikrinti naujinimus	Internetu patikrina, ar galima atsisiųsti naujų tvarkyklių
„DisplayLink“ jrenginiai	Rodo prijungtų „DisplayLink“ jrenginių sąrašą
Garso sąranka	Atidaro langą „Audio Configuration“ (garso konfigūravimas)
Vaizdo sąranka	Atidaro langą „Screen Resolution“ (ekrano skyra)
Ekrano skyra	Rodo visų galimų ekrano skyry sąrašą (režimai „Inferred“ (numanomas) yra negalimi režimu „Mirror“ (veidrosi)
Ekrano pasukimas	Pasuka ekraną pagal arba prieš laikrodžio rodyklę
Išplėsti	Išplečia „Windows“ darbalaukį ant šio rodinio
Nustatyti kaip pagrindinį monitorių	Nustato šį ekraną kaip pagrindinį rodinį
Išjungti nešiojamojo kompiuterio monitorių	Išjungia nešiojamojo kompiuterio ekraną ir naudoja „DisplayLink“ ekraną kaip pagrindinį (veikia tik asmeniniuose kompiuteriuose ir tik tada, kai prijungtas vienas „DisplayLink“ ekranas)
Veidrodis	Rodo tą patį turinį abiejuose ekranuose (ekrano skyra turi būti tokia pati)
Išjungti	Išjungia „DisplayLink“ ekraną
Otimizuoti vaizdą	Pasirinkite geresnį vaizdo atkūrimą prie „DisplayLink“ prijungtuose ekranuose (taikoma tik vaizdui; tekstas gali būti mažiau aiškus)
Talpinti į televizorių	Nustato „Windows“ darbalaukio dydį taip, kad jis tilptų į prijungtą televizorių (veikia tik tada, kai „DisplayLink“ ekranas yra prijungtas ir nustatytas režimu „Extend (išplėsti)

Ekrano nustatymas režimu „Extend“ (išplėsti)

① Spustelékite piktogramą „DisplayLink“
② Meniu „Manager“ (tvarkyklé) pasirinkite Extend (išplěsti)

Jrenginys dabar yra išplėstas ta kryptimi, kuria buvo paskutinį kartą, kai ekranas buvo šiame režime. Norėdami daugiau valdymo, naudokite pomeniu „Extend To” (išplėsti) ir pasirinkite vieną iš parinkčių. Tai jungia jrenginį režimu „Extend” (išplėsti) ir perkelia jj pagrindinio monitoriaus kaire / dešinę / viršų / apačią.

Ekrano nustatymas režimu „Mirror“ (veidrodis)

Spustelékite piktogramą „DisplayLink“
2 Meniu „Manager“ (tvarkyklé) pasirinkite Mirror (veidrodis)

Pagrindinio ekrano skyra, spalvos ryškumas ir atnaujinimo greitis atkartojami monitoriuje, prijungtame prie prijungimo sistemos.

Konfigūracija „Fit to TV“ (talpinti j televizorių)

Norėdami sukonfigūruoti „Fit to TV“ (talpinti j televizorių), pasirinkite parinktį „DisplayLink“ tvarkyklėje. Pasirodo ši sąsaja:

2 Raudonos „DisplayLink“ ekrano kraštinės parodo naujo „Windows“ darbalaukio dydį. Naudodami valdiklius „+” ir „-” keiskite raudonų kraštinių dydį, kol jis atitiks televizoriaus ekraną.

3 Kai raudonos kraštinės yra ties televizoniaus ekrano kraštais, spustelėkite „Apply“ (taikyti), kad pakeistumėte „Windows“ darbalaukio dydį.

Turinys

• Prijungimo sistema „Targus Universal USB 3.0 DV2K“ su maitinimu
  USB 3.0 kabelis
• Kintamosios srovés maitinimo adapteris su įvado kabeliu
• Nuolatinės srovės išvado kabelis
  · Maitinimo antgaliai x 10

Specifikacijos

Dvejopo vaizdo prievadai (2 x dvigubo režimo vaizdavimo jrenginio jungtis, pasirinktiniai DP++/DVI-I)
- Dvigubo režimo vaizdavimo jrenginio palaikymas iki 2560 x 1600 @ 32 bitu
- DVI-I prievado palaikymas iki 2048 x 1152 @ 32 bitu
- 4 x USB 3.0 prievadai
• "Gigabit Ethernet"
. Garso jvesties ir išvesties prievadai
Apsauginio užrakinimo anga
Per ženklu – pažymėtus prievadus ikraunami BC 1.2 ir iOS prietaisai (1,5 A)
- Nuolatinės srovės įvestis: 19,5 V, 6,15 A
Nuolatinės srovės išvestis: maks. 19,5 V, 90 W

Reikalavimai sistemai

Aparatiné jranga

Kompiuteris, ne mažesnis kaip „Atom N270“, bazinis vieno branduolio CPU arba
geresnis
USB prievadas
Kintamosios srovės maitinimo lizdas

Operacinė sistema (bet kuri iš išvardytų)

„Microsoft Windows 7" arba „Windows 8" arba „Windows 8.1" (32/64 bity)
„Mac OS“ X v10.8.3“ arba naujesné
