Tipo de produto	Base universal
Marca	Targus
Modelo	ACP77EUZ
Conectividade de vídeo	2 portas de vídeo (DisplayPort++/DVI-I selecionável)
Resolução máxima (DP++)	2560 x 1600 @ 32 bits
Resolução máxima (DVI-I)	2048 x 1152 @ 32 bits
Conectores USB	4 x USB 3.0 (incluindo 2 para carregamento BC 1.2 e iOS 1,5 A)
Rede	Gigabit Ethernet
Áudio	Portas de entrada/saída de áudio
Alimentação de entrada	19,5 V, 6,15 A
Alimentação de saída	19,5 V, 90 W máx
Adaptador de energia incluído	Sim
Conectores de alimentação fornecidos	10 conectores para laptops
Segurança	Fenda para cadeado Kensington
Sistemas operacionais suportados	Windows 7/8/8.1 (32/64 bits), Mac OS X v10.8.3 ou superior
Requisitos mínimos	Processador mínimo Atom N270, porta USB, tomada elétrica
Manutenção e limpeza	Limpar com pano macio e seco, sem produtos abrasivos
Peças de reposição e reparabilidade	Conectores de alimentação adicionais disponíveis; contactar a Targus para as peças
Funções de software	DisplayLink Manager: extensão, espelhamento, rotação, otimização de vídeo, adaptação para TV
Conteúdo da embalagem	Base, cabo USB 3.0, adaptador de energia com cabo de entrada/saída, conectores de alimentação (x10)

Perguntas frequentes - ACP77EUZ TARGUS

Como instalar a base Targus ACP77EUZ?

Conecte todos os periféricos à base, conecte-a ao seu computador via cabo USB 3.0 e, em seguida, conecte o adaptador de energia. A instalação do driver DisplayLink é iniciada automaticamente no Windows. Se isso não acontecer, baixe o driver do site da Targus.

Posso usar dois monitores externos simultaneamente?

Sim, a base possui duas portas de vídeo (DP++ e DVI-I). Você pode conectar dois monitores e configurá-los no modo extensão ou espelhamento através do DisplayLink Manager.

Qual é a resolução máxima suportada?

A porta DP++ suporta até 2560x1600 @ 32 bits, enquanto a porta DVI-I suporta até 2048x1152 @ 32 bits.

A base pode carregar meu laptop?

Sim, ela fornece alimentação de saída de até 90 W através do conector adequado ao seu laptop. Use o conector fornecido correspondente à sua marca.

Como conectar um dispositivo Ethernet?

Simplesmente conecte um cabo RJ45 à porta Gigabit Ethernet da base. Nenhuma configuração adicional é necessária no Windows ou Mac OS.

A base funciona com macOS?

Sim, é compatível com Mac OS X v10.8.3 ou superior. O driver DisplayLink deve estar instalado.

Como configurar o áudio através da base?

Conecte seus alto-falantes ou fones de ouvido às portas entrada/saída de áudio da base. No DisplayLink Manager, abra a configuração de áudio para selecionar o dispositivo.

Posso carregar meu celular com a base?

Sim, duas das portas USB 3.0 são marcadas com um símbolo de carregamento e suportam o padrão BC 1.2 bem como carregamento rápido iOS até 1,5 A.

O que fazer se o monitor externo não for detectado?

Verifique se o driver DisplayLink está instalado e atualizado. Tente desconectar/reconectar a base ou reiniciar o computador. Certifique-se de que o cabo de vídeo está conectado corretamente.

Como limpar a base?

Use um pano macio e seco. Não use produtos abrasivos ou solventes. Desconecte a base antes de limpar.

MANUAL DE UTILIZADOR ACP77EUZ TARGUS

PT – Português....19

TR-Türkçe 24

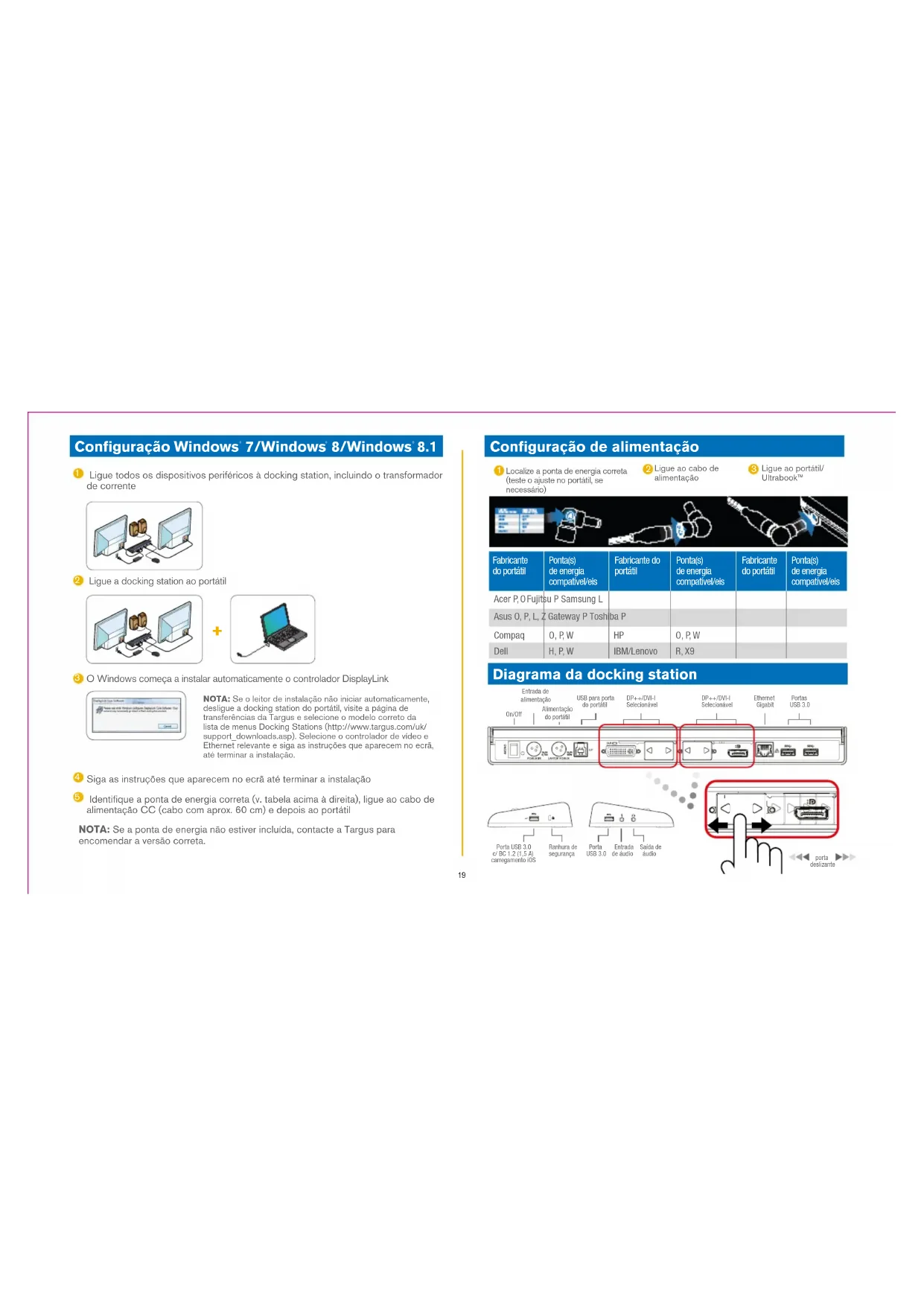

Configuração Windows 7/Windows 8/Windows 8.1

Ligue todos os dispositivos periféricos à docking station, incluindo o transformador de corrente

② Ligue a docking station ao portátil

3 O Windows começa a instalar automaticamente o controlador DisplayLink

NOTA: Se o leitor de instalação não iniciar automaticamente, desligue a docking station do portátil, visite a página de transferências da Targus e selecione o modelo correto da lista de menus Docking Stations (http://www.targus.com/uk/support_downloads.asp). Seleção o controlador de vídeo e Ethernet relevante e siga as instruções que aparecem no ecrã, até terminar a instalação.

4 Siga as instruções que aparecem no ecrã até terminar a instalação
5 Identifique a ponta de energia correta (v. tabela acima à direita), ligue ao cabo de alimentação CC (cabo com aprox. 60 cm) e depois ao portátil

NOTA: Se a ponta de energia não estiver incluída, contacte a Targus para encomendar a versão correta.

Configuração de alimentação

1 Localize a ponta de energia correta (teste o ajuste no portátil, se necessário)

② Ligue ao cabo de alimentação

③ Ligue ao portátil/Ultrabook™

Menu Gestor DisplayLink
OPÇÃO DE MENU FUNÇÃO

Gestor DisplayLink	Abre a janela de resolução do ecrã
Verificação de atualizações	Verifica se existem novos controladores online disponíveis para serém transferidos
Dispositivos DisplayLink	Mostra uma lista de todos os dispositivos DisplayLink ligados
Configuração audio	Abre a janela de configuração audio
Configuração de video	Abre a janela de resolução do ecrã
Resolução do ecrã	Mostra uma lista das resoluções do ecrã disponíveis (os modos inferidos não estão disponíveis no modo de espelho)
Rotação do ecrã	Permite rodar o ecrã para a direita ou para a esquerda
Ampliar	Amplia o ambiente de trabalho do Windows para esta visualização
Definir como monitor principal	Define este ecrã como a visualização principal
Monitor do notebook desligado	Desliga a visualização do portatil e usa a visualização do DisplayLink como ecrã principal (só funciona em PC e quando existe um ecrã DisplayLink ligado)
Espelho	Mostra o mesmo conteúdo em ambos os ecrãs (as resoluções do ecrã devem ser iguais)
Desligado	Desliga a visualização do DisplayLink
Otimizar para video	Selecione esta opção para uma reprodução video melhorada em visualizações DisplayLink ligadas (aplicável apenas para vídeo; o texto pode aparecer menos nitido)
Ajustar para televisor	Ajusta o tamanho do ambiente de trabalho do Windows para se adaptar ao televisor ligado (só funciona quando existe uma visualização DisplayLink ligada e definida para o Modo Ampliado)

Definir a visualização para o Modo Ampliado

O dispositivo é ampliado na última direção definida da última vez que a visualização foi definida para este modo. Para um maior controlo, uso o submenu Ampliar Para, e selecione uma das opções. Isto define o dispositivo para o Modo Ampliado, e coloca-o na esquerda/direita/parte superior/parte inferior do monitor principal.

Definir a visualização para o Modo Espelho

Clique no icone DisplayLink
② Seleccione Espelho no menu Gestor

A resolução, a profundidade de cor e a frequência de atualização do ecrã primário são replicadas no monitor ligado à docking station.

Configuração da opção Ajustar para Televisor

Para configurar a opção Ajustar para Television, escolha a opção no menu Gestor DisplayLink. Aparece a interface seguinte:

2 Uma faixa vermelha no ecrã do DisplayLink mostra o tamanho do novo ambiente de trabalho do Windows. Use os comandos "+" e "-" para alterar o tamanho da faixa vermelha, até se ajustar ao ecrã do televisor.

Assim que a faixa vermelha atingir as extremidades do ecrá do televisor, clique em "Aplicar", para redimensionar o ambiente de trabalho do Windows.

Conteúdo

• Docking Station DV2K Universal USB 3.0 com alimentação da Targus
  Cabo USB 3.0
• Adaptador de alimentação CA com cabo de entrada
  Cabo de saída CC
• 10 pontas de energia

Especificações

• Portas de vídeo duplas (2 conectores Displayport de modo duplo, DP++/DVI-I)
  selecionável)
• Suporte de Displayport de modo duplo até 2560 x 1600 a 32 bits
• Suporte de porta DVI-I até 2048 x 1152 a 32 bits
  4 portas USB 3.0
• Ethernet Gigabit
• Portas de entrada/saída de áudio
• Ranhura para fechadura de segurança

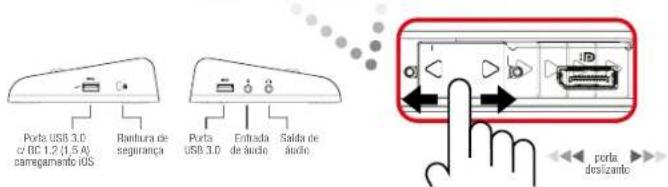

  As portas marcadas com → suportam BC 1.2 e dispositivo de carregamento (1,5 A) de iOS
• Entrada de alimentação CC: 19,5 V, 6,15 A
• Saída de alimentação CC: máx. 19,5 V, 90 W

Requisitos do sistema

Hardware

- PC com Atom N270 mínimo, CPU básico de núcleo único, ou superior

- Porta USB

Tomada de CA

Sistema operativo (qualquer dos seguintes)

Microsoft Windows' 7, Windows' 8 ou Windows' 8.1 (32/64 bits)
