ACP77EUZ - Dockningsstation TARGUS - Gratis bruksanvisning och manual

Produkttyp	Universell dockningsstation
Märke	Targus
Modell	ACP77EUZ
Videoanslutning	2 videoportar (DisplayPort++/DVI-I valbar)
Maximal upplösning (DP++)	2560 x 1600 @ 32 bitar
Maximal upplösning (DVI-I)	2048 x 1152 @ 32 bitar
USB-kontakter	4 x USB 3.0 (varav 2 för laddning BC 1.2 och iOS 1,5 A)
Nätverk	Gigabit Ethernet
Ljud	Ljudingång/utgångsportar
Ingående ström	19,5 V, 6,15 A
Utgående ström	19,5 V, 90 W max
Nätadapter ingår	Ja
Medföljande strömkontakter	10 kontakter för bärbara datorer
Säkerhet	Spår för Kensington-lås
Operativsystem som stöds	Windows 7/8/8.1 (32/64 bitar), Mac OS X v10.8.3 eller senare
Systemkrav	Minst Atom N270-processor, USB-port, eluttag
Underhåll och rengöring	Rengör med en mjuk, torr trasa, utan slipande medel
Reservdelar och reparerbarhet	Extra strömkontakter finns; kontakta Targus för reservdelar
Programvarufunktioner	DisplayLink Manager: förlängning, spegling, rotation, videooptimering, TV-anpassning
Förpackningens innehåll	Dockningsstation, USB 3.0-kabel, nätadapter med in/ut-kabel, strömkontakter (x10)

Vanliga frågor - ACP77EUZ TARGUS

Hur installerar jag Targus ACP77EUZ dockningsstation?

Anslut alla kringenheter till stationen, anslut den till din dator via USB 3.0-kabeln och anslut sedan nätadaptern. Installationen av DisplayLink-drivrutinen startar automatiskt i Windows. Om inte, ladda ner drivrutinen från Targus webbplats.

Kan jag använda två externa skärmar samtidigt?

Ja, stationen har två videoportar (DP++ och DVI-I). Du kan ansluta två bildskärmar och konfigurera dem i utöknings- eller spegling-läge via DisplayLink Manager.

Vilken är den maximala upplösningen som stöds?

DP++-porten stöder upp till 2560x1600 @ 32 bitar, medan DVI-I-porten stöder upp till 2048x1152 @ 32 bitar.

Kan dockningsstationen ladda min bärbara dator?

Ja, den levererar en utgående ström på upp till 90 W via kontakten som är anpassad för din bärbara dator. Använd den medföljande kontakten som motsvarar ditt märke.

Hur ansluter jag en Ethernet-enhet?

Anslut helt enkelt en RJ45-kabel till stationens Gigabit Ethernet-port. Ingen ytterligare konfiguration krävs i Windows eller Mac OS.

Fungerar stationen med macOS?

Ja, den är kompatibel med Mac OS X v10.8.3 eller senare. DisplayLink-drivrutinen måste installeras.

Hur konfigurerar jag ljud via stationen?

Anslut dina högtalare eller hörlurar till stationens ljudingång/utgångsportar. I DisplayLink Manager öppnar du ljudkonfigurationen för att välja enheten.

Kan jag ladda min telefon med stationen?

Ja, två av USB 3.0-portarna är märkta med en laddningssymbol och stöder BC 1.2-standarden samt iOS snabbladdning upp till 1,5 A.

Vad gör jag om den externa skärmen inte upptäcks?

Kontrollera att DisplayLink-drivrutinen är installerad och uppdaterad. Försök att koppla bort/ansluta stationen igen eller starta om datorn. Se till att videokabeln är korrekt ansluten.

Hur rengör jag dockningsstationen?

Använd en mjuk, torr trasa. Använd inte slipande medel eller lösningsmedel. Koppla bort stationen före rengöring.

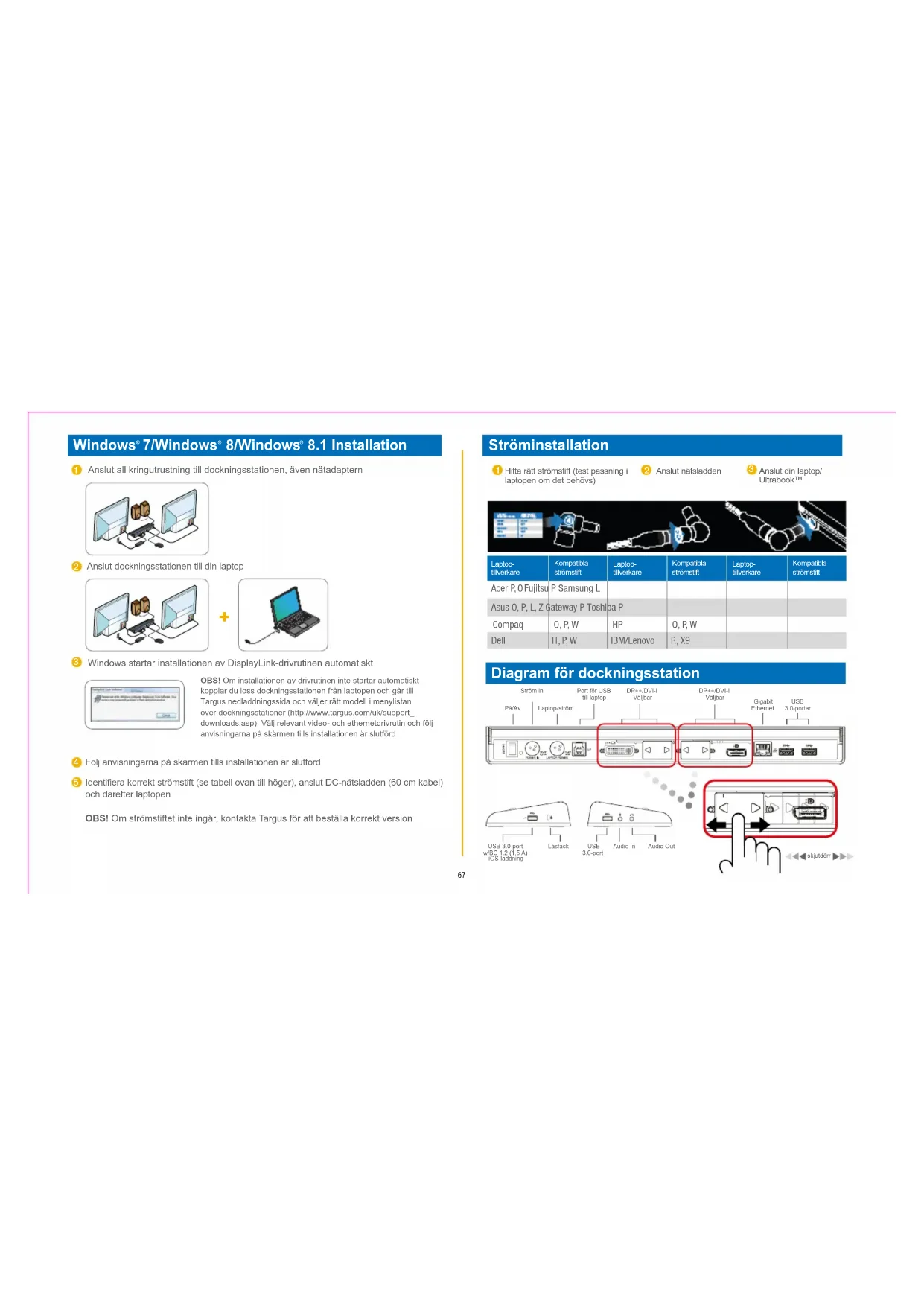

BRUKSANVISNING ACP77EUZ TARGUS

1 Anslut all kringutrustning till dockningsstationen, även nätadaptern

② Anslut dockningsstationen till din laptop

+

Windows startar installationen av DisplayLink-drivrutinen automatiskt

OBS! Om installationen av drivrutinen inte startar automatiskt kopplar du loss dockningsstationen från laplopen och gar till Targus nedladdningssida och väljer rätt modell i menylistan över dockningsstationer (http://www.targus.com/uk/support_downloads.asp). Välj relevant video- och ethernetdrivrutin och följ anvisningarna på skärmen tills installationen är slutförd

4 Följ anvisningarna på skärmen tills installationen är slutförd
5 Identifiera korrekt strömstift (se tabell ovan till höger), anslut DC-nätsladden (60 cm kabel) och därefter laptop

OBS! Om strömstiftet inte ingår, kontakta Targus för att beställa korrekt version

Ströminstallation

Hitta rätt strömstift (test passning i laptop om det behövs)

② Anslut nätsladden

3 Anslut din laptop/Ultrabook™

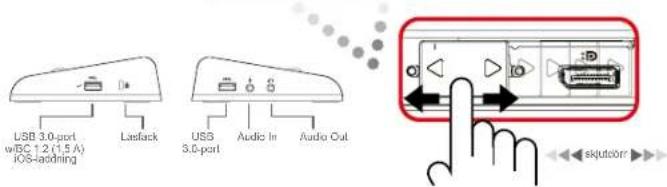

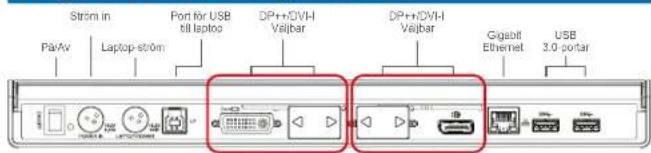

Diagram för dockningsstation

Meny för DisplayLink Manager

MENYALTERNATIV FUNKTION

DisplayLink Manager	Öppnar fönstret Skärmupplösning
Sök efter uppdateringar	Söker online efter nya drivrutiner som kan laddas ned
DisplayLink-enheter	Visar en lista över alla anslutna DisplayLink-enheter
Ljud-inställningar	Öppnar fönstret Ljudkonfiguration
Videoinställningar	Öppnar fönstret Skärmupplösning
Skärmupplösning	Visar en lista över tillgångliga skärmupplösningar ("Inferred Modes" är inte tillgångliga i speglingsläget)
Skärmrotation	Roterar skärmen medurs eller moturs
Utöka	Utökar Windows-skrivbordet till den här skärmen
Ange som huvudskärm	Anger den här skärmen som huvudskärm
Laptop-skärmen avstångd	Stänger av laptop-skärmen och använder DisplayLink-skärmen som huvudskärm (fungerar endast på PC och när en DisplayLink-skärm är ansluten)
Spegla	Visar samma innehåll på båda skärmarna (skärmupplösningarna måste vara samma)
Av	Stänger av DisplayLink-skärmen
Optimera för video	Välj för förbättrad videouppspelning på DisplayLink-anslutna skärmar (endast tillämpligt för video, text kan bli suddig)
Anpassa till TV	Justerar storleken på Windows-skrivbordet så att det passar den anslutna TV:n (fungerar endast när en DisplayLink-skärm är ansluten och i Utökat läge)

Använda Utökat läge

1 Klicka på DisplayLink-ikonen
② Välj Utöka i Manager-menyn

Enheten är nu utökad i den riktning den var när skärmen senast var i det här läget. För mer kontroll, använd undermenyn Utöka till och välj ett av alternativen. Detta aktiverar Utökat läge och placerar enheten till vänster om/höger om/över/under huvudskärmen.

Använda speglingsläge

1 Klicka på DisplayLink-ikonen
② Välj Spegla i Manager-menyn

Den primära skärmens upplösning, färgdjup och uppdateringshastighet replikeras på skärmen som är ansluten till dockningsstationen.

Konfigurationen Anpassa till TV

För att konfigurera Anpassa till TV väljer du alternativet i DisplayLink Manager. Följande gränssnitt visas:

Den röda kanten på DisplayLink-skärmen visar storleken på det nya Windowsskrivbordet. Använd plus- och minustecknen för att ändra storleken på den röda kanten tills den passar TV-skärmen.

3 När kanten är i linje med TV-skärmen klickar du på "Verkställ" för att ändra storleken på Windows-skrivbordet.

Innehåll

· Targus Universal USB 3.0 DV2K Dockningsstation med ström
USB 3.0-kabel
- Nätadapter med ingångskabel
• DC-utgångskabel
- Strömstift x 10

Specifikationer

- Dubbla videoportar (2 x 2-vägs Displayport, DP++/DVI-I kan väljas)

- 2-vägs Displayport stöder upp till 2 560 x 1 600 @ 32 bitar

- DVI-I-port stöder upp till 2 048 x 1 152 @ 32 bitar

4 x USB 3.0-portar

Gigabit Ethernet

• Audio In/Out-portar

· Fack för säkerhetslås

- Portar som markerats med - störer laddning av BC 1.2- och iOS-enheter (1,5 A)

Operativsystem (något av följande)

• Microsoft Windows ^7 eller Windows ^8 eller Windows ^8.1 (32/64-bitar)
  • Mac OS' X v10.8.3 eller senare
