BRUKSANVISNING DOCK570EUZ TARGUS

Operativsystemer (et av følgende)

- Microsoft Windows® 7, Windows® 8, Windows® 8.1 eller Windows® 10 (32/64-bit)

• Mac OS® X v10.8 eller nyere

- Android 5.0 eller nyere

- Chromebooks

Targus 4K-Dockning För 4 Bildskärmar Och 100 W Power Delivery

SE

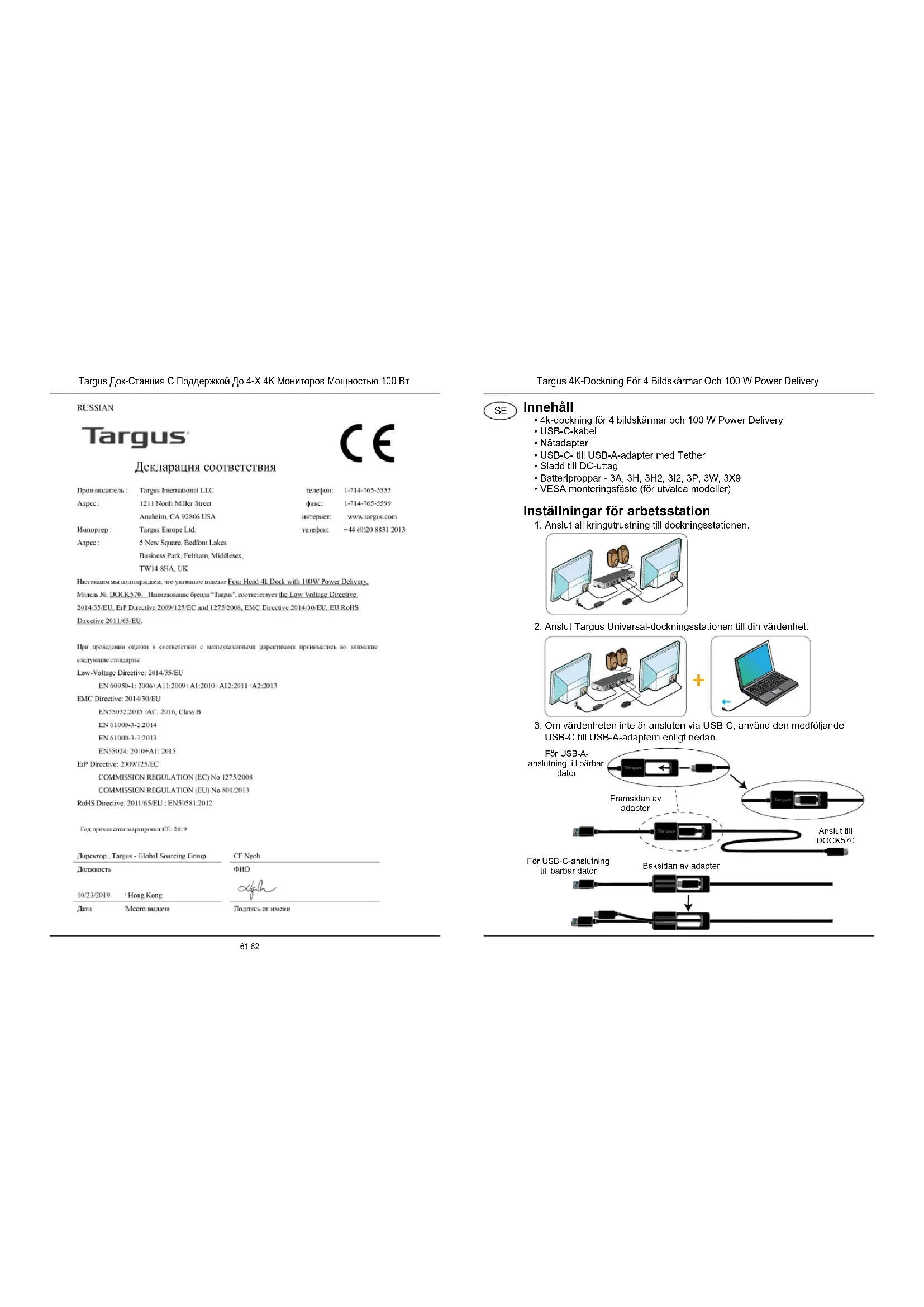

Innehåll

- 4k-dockning för 4 bildskärmar och 100 W Power Delivery

• USB-C-kabel
  • Nätadapter
  • USB-C- till USB-A-adapter med Tether
  • Sladd till DC-uttag
  • Batteriproppar - 3A, 3H, 3H2, 3I2, 3P, 3W, 3X9
  • VESA monteringsfäste (för utvalda modeller)

Inställningar för arbetsstation

1. Anslut all kringutrustning till dockningsstationen.

1. Anslut Targus Universal-dockningsstationen till din värdenhet.

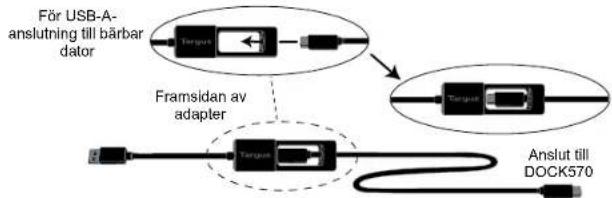

1. Om värdenheten inte är ansluten via USB-C, använd den medföljande USB-C till USB-A-adaptern enligt nedan.

För USB-C-anslutning

till bärbar dator

Baksidan av adapter

Targus 4K-Dockning För 4 Bildskärmar Och 100 W Power Delivery

Strömininstallation

. Identifiera korrekt strömstift (kontrollera vid behov att det passar i laptop)

1. Anslut till nätkabeln 3. Anslut till din laptop

LAPTOPARKE	STRIESTRIFT
AGER	3A, 3P
ASUS	3P
COMPQ	3P, 3W
DELL	3P, 3P, 3W
FUJISU	3P

LAPTOPMÄRKE	STRÖMSTIFT	LAPTOPMÄRKE	STRÖMSTIFT
ACER	3A, 3P	GATEWAY	3A, 3P
ASUS	3P	HP	3H2, 3P, 3W
COMPAQ	3P, 3W	IBM/LENOVO	3I2, 3P, 3X9
DELL	3H, 3P, 3W	TOSHIBA	3P
FUJITSU	3P

Specifikationer

• 4 x DisplayPort (DP++; DP1.2)/HDMI-port (HDMI 2.0)
- 4 x USB 3.1 1:a gen (5 Gbps) nedströmsportar (en port märkt med stöder BC 1.2 och iOS-enhetsladdning på max 2,4 A.)
- 1 x USB-C-port uppströms med stöd för Power Delivery 2.0 profil 5 (upp till 100 W maxladdning)
- 1 x USB-C-nedströmsport (USB 3.1 2:a gen, 10 Gbps, endast dataoverföring) - Gigabit Ethernet
• Liudingång in/ut (3,5 mm hörlurskontakt)
- Uttag för säkerhetslåsning
• 1 x USB-C-kabel
• LED-indikator för ström
• PÅ/AV-knapp
• DC-intaq: 20V, 180 W
• DC-uttag 19,5V 90 W max.

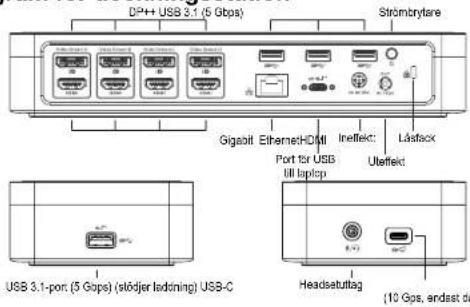

Diagram för dockningsstation

DP++ USB 3.1 (5 Gbps) Strombrytare Gigabit Ethernet-DI/II Inelfekt: Lastfack Port for USB III laptop Uelefeld USB 3.1-port: (5 Gbps) (slödjer laddning) USB-C Headsetutlag (10 Gps, endast d

Targus 4K-Dockning För 4 Bildskärmar Och 100 W Power Delivery

Systemkrav

Hårdvara (för Power Delivery-laddningsfunktion)

• Thunderbolt 3 eller USB-C-port

• Laddningsstation för Power Delivery kräver att värddatom har stöd för Power Delivery 2.0-laddning (upp till maximalt 100 W)
  Operativsystem (något av följande)
• Microsoft Windows ^ 7, Windows ^ 8, Windows ^ 8.1 eller Windows ^ 10 (32/64-bitar)
  • Mac OS® X v10.8 eller senare
  • Android 5.0 och senare
• Chromebooks
• Ubuntu 14.04.x LTS och Ubuntu 14.04.x LTS och 16.04 LTS på x86-plattform 16.04 LTS på x86-plattform

Besök www.targus.com för en lista över senaste kompatibla operativsystem

Inställningar för Windows

För bästa möjliga Windows-prestanda, uppdatera värddatorns skärmadapter och USB 3.0-drivrutinerna. Dessa uppdateringar är ofta tillgängliga från din IT-avdelning eller från datortillverkaren om du har administratörsrättigheter så du kan hämta och installera drivrutiner till din dator.

Välkommen till Display Link-hanteraren för Targus Universal dockningsstation. Programmet Display Link Manager kan hämtas, om det inte redan installerats, från en Windows Update-server eller från www.targus.com. Det representeras

av ikonen i Windows aktivitetsfällt och gör att du enkelt kan ansluta fler skärnt till din bärbara eller stationära dator med hjälp av Targus dockningsstation. Med hjälp av Windows Kontrollpanelen och fönstret Skärmupplösning kan de anslutna skärmarna konfigureras så att de antingen speglar huvudskärmen eller utökar Windows skrivbord så att fler program kan ses samtidigt. Display Link USB Graphics-enheter kan också anges som huvudskärm.

Targus 4K-Dockning För 4 Bildskärmar Och 100 W Power Delivery

• Stöd för ytterligare USB-skärmar i Windows 7, 8, 8.1, 10 och senare
• Upplösning upp till 4096 x 2160 för DisplayPort eller HDMI
• Skärmorientering och ändrad placering
• Layout för skärmar

Display Link-programvaran tillhandahåller även drivrutiner för inbyggt ljud och ethernet. Dessa kan även välja i Windows Kontrollpanelen.

Inställningar för OS-X

Vid installation av Display Link-programvaran för OS-X som finns tillgänglig på www.targus.com, kan MacBook-användare använda systeminställningar för skärmar för att anpassa externa skärmar. OS-X tilläter konfiguration av alla ytterligare USB-skärmar, bl.a.:

• Stöd för ytterligare USB-skärmar i OS-X 10.9 eller senare
• Upplösning upp till 4096 x 2160 för DisplayPort eller HDMI
• Skärmorientering och ändrad placering
• Layout för skärmar

Display Link-programmet tillhandahåller även inbyggda drivrutiner för ljus och ethernet.

Inställningar för Android

Installera Display Link Desktop-applikationen för Android 5.0 och senare från Google Play Store. Aktivera USB-avsöknings-/värdläge på din Android-enhet.
