DOCK570EUZ - Station d'acceuil TARGUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station d'accueil universelle
Marque	Targus
Modèle	DOCK570EUZ
Connectivité vidéo	4 ports DisplayPort (DP++) / HDMI (HDMI 2.0)
Ports USB aval	4 ports USB 3.1 Gen1 (5 Gbit/s), dont 1 avec charge BC 1.2 jusqu'à 2,4 A
Port USB-C avec Power Delivery	1 port USB-C (alimentation entrante jusqu'à 100 W)
Port USB-C données uniquement	1 port USB-C (USB 3.1 Gen2, 10 Gbit/s)
Réseau	Gigabit Ethernet
Audio	1 prise combo 3,5 mm entrée/sortie (micro, haut-parleur, casque)
Alimentation entrée	20 V CC, 180 W
Alimentation sortie (vers PC)	19,5 V CC, 90 W max.
Sécurité	Encoche pour cadenas Kensington
Bouton d'alimentation	Marche/Arrêt avec témoin LED
Support VESA	Support de montage VESA inclus (selon modèle)
Systèmes d'exploitation compatibles	Windows 7/8/8.1/10, Mac OS X 10.8+, Android 5.0+, Chromebooks, Ubuntu 14.04/16.04
Contenu de la boîte	Station d'accueil, câble USB-C, adaptateur secteur, adaptateur USB-C vers USB-A, câble de sortie DC, embouts d'alimentation, support VESA

FOIRE AUX QUESTIONS - DOCK570EUZ TARGUS

Comment connecter plusieurs moniteurs à la station d'accueil ?

Connectez jusqu'à 4 moniteurs via les ports DisplayPort ou HDMI. Assurez-vous d'avoir installé le logiciel DisplayLink Manager disponible sur www.targus.com.

La station d'accueil prend-elle en charge la résolution 4K ?

Oui, elle supporte une résolution jusqu'à 4096 x 2160 via DisplayPort ou HDMI.

Comment alimenter mon ordinateur portable via la station ?

Utilisez le câble de sortie DC avec l'embout d'alimentation adapté à votre ordinateur (voir le tableau des connecteurs dans la notice). Connectez l'adaptateur secteur à la station et le câble DC à votre PC.

Quels embouts d'alimentation sont fournis ?

Les embouts inclus sont : 3A, 3H, 3H2, 3I2, 3P, 3W, 3X9. Testez celui qui s'insère correctement dans votre ordinateur.

Puis-je utiliser la station avec un ordinateur ne possédant qu'un port USB-A ?

Oui, l'adaptateur USB-C vers USB-A fourni permet de connecter la station à un port USB-A.

La station est-elle compatible avec Mac ?

Oui, elle fonctionne sous Mac OS X 10.8 ou version ultérieure. Téléchargez le logiciel DisplayLink pour OS-X depuis le site Targus.

Comment installer le logiciel DisplayLink Manager ?

Sous Windows, le logiciel peut être installé via Windows Update ou en téléchargement sur www.targus.com. Sous Mac, téléchargez-le depuis le site Targus. Suivez les instructions à l'écran.

Puis-je connecter des périphériques USB à la station ?

Oui, les 4 ports USB 3.1 Gen1 permettent de connecter des périphériques. Le port marqué d'une flèche prend en charge la charge rapide BC 1.2 et les appareils iOS jusqu'à 2,4 A.

Comment utiliser le port USB-C pour le transfert de données ?

Le port USB-C étiqueté (USB 3.1 Gen2, 10 Gbps) est réservé aux données uniquement. Branchez-y un périphérique compatible USB-C.

Que faire si la station ne détecte pas les moniteurs ?

Vérifiez que les pilotes d'affichage de votre PC sont à jour. Assurez-vous d'avoir installé le logiciel DisplayLink. Redémarrez la station après l'installation.

MODE D'EMPLOI DOCK570EUZ TARGUS

Importeur: Targus Europe Ltd.

Targus Station D'accueil 4K Et 4 Sorties Vidéo Avec Alimentation 100 W

Contenu

- Station d'accueil 4k et 4 sorties vidéo avec alimentation 100 W

• Câble USB-C
• Adaptateur secteur
• Adaptateur USB-C vers USB-A
• Câble de sortie DC
- Embouts d'alimentation - 3A, 3H, 3H2, 3I2, 3P, 3W, 3X9
• Support de montage VESA (sur certains modèles)

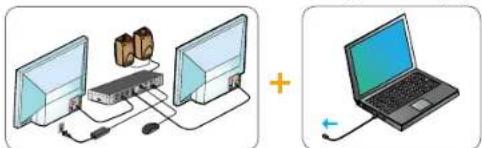

Configuration de la station d'accueil

1. Branchez tous les périphériques à la station d'accueil.

1. Connectez la station d'accueil universelle Targus à votre périphérique hôte.

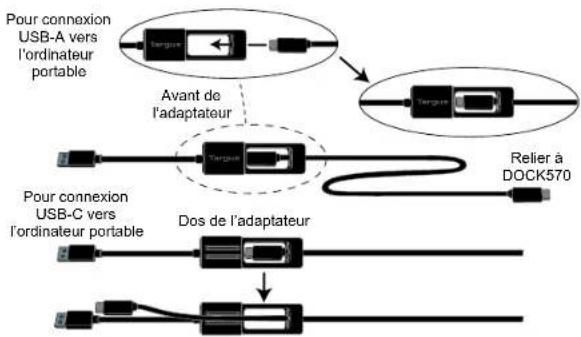

1. Si votre périphérique hôte ne se connecte pas via USB-C, utilisez l'adaptateur USB-C vers USB-A fourni comme indiqué ci-dessous.

13 14

Targus Station D'accueil 4K Et 4 Sorties Vidéo Avec Alimentation 100 W

Configuration de l'alimentation

. Repérez le connecteur correct (testez-le dans l'ordinateur 2. Connectez au cordon d'alimentation. 3. Connectez à votre ordinateur portable

RANUE DE PRODUITS POTABLE	DIMENADO FLOWECTION
ACEN	8A, 9P
ABUS	9P
COMPAG	9P, 9W
DELL	8H, 9P, 8W
FUGTSV	9P

MARQUE DELORDINATEUR PORTABLE	CONNECTEUR(S)D'ALIMENTATION	MARQUE DELORDINATEUR PORTABLE	CONNECTEUR(S)D'ALIMENTATION
ACER	3A, 3P	GATEWAY	3A, 3P
ASUS	3P	HP	3H2, 3P, 3W
COMPAQ	3P, 3W	IBM/LENOVO	312, 3P, 3X9
DELL	3H, 3P, 3W	TOSHIBA	3P
FUJITSU	3P

Caractéristiques

• 4 x DisplayPort (DP++; DP1.2) / Port HDMI (HDMI 2.0)
• 4 ports USB 3.1 Gen1 (5 Gbit / s) en aval (un port marqué ← prend en
charge BC 1.2 et le chargement des appareils iOS à 2,4 A max.)
- 1 port USB-C avec prise en charge de l'alimentation jusqu'à 100 W)
• 1 port USB-C (USB 3.1 Gen2, 10 Gbps, transfert de données uniquement)
• Gigabit Ethernet
- 1 port entrée/sortie mixte 3,5 mm pour les micros, haut-parleurs et casques
- Encoche pour cadenas intégrée qui permet d'accrocher des cadenas standards afin de protéger l'équipement
- 1 câble USB-C
• Témoin d'alimentation à LED
• Bouton d'alimentation ON/OFF
- Entrée d'alimentation DC : 20 V, 180 W
- Sortie d'alimentation DC : 19,5 V 90 W max.

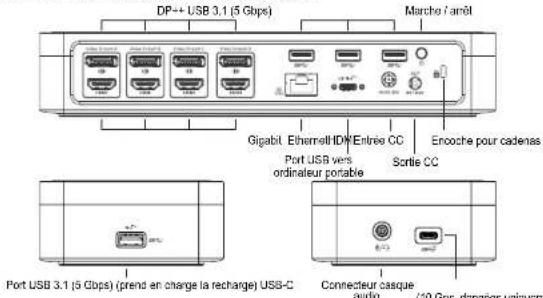

Schéma de la station d'accueil

(10 Gps, données uniquement)

Targus Station D'accueil 4K Et 4 Sorties Vidéo Avec Alimentation 100 W

Configuration requise

Hardware (pour la fonction de recharge de Power Delivery)

• Port Thunderbolt 3 ou USB-C
• Alimentation jusqu'à 100 W

Système d'exploitation (n'importe lequel des systèmes suivants)

- Microsoft Windows® 7, Windows® 8, Windows® 8.1 ou Windows® 10 (32/64-bit)

• Mac OS® X 10.8 ou version ultérieure
• Android 5.0 ou version ultérieure
- Chromebooks
- Ubuntu 14.04.x LTS et Ubuntu 16.04 LTS sur plateforme x86

Consultez www.targus.com pour obtenir une liste des systèmes d'exploitation compatibles les plus récents

Configuration Windows

Pour garantir les meilleures performances Windows, veillez à mettre à jour votre adaptateur d'affichage PC et les pilotes USB 3.0. Ces mises à jour sont souvent disponibles auprès de votre département informatique ou du fabricant du PC si vous avez des droits d'administrateur vous permettant de télécharger et d'installer des pilotes pour votre PC.

Bienvenue dans votre DisplayLink Manager de la station d'accueil universelle de Targus. Le logiciel DisplayLink Manager, s'il n'est pas déjà installé, peut être téléchargé à partir d'un serveur Windows Update ou de www.targus.com. Il est représenté par l'icône dans la barre des tâches de Windows et vous permet de connecter facilement des moniteurs supplémentaires à votre ordinateur portable ou de bureau via la station d'accueil Targus. Grâce à la fenêtre de résolution de l'écran du panneau de configuration de Windows, il est possible de configurer les moniteurs connectés de manière à dupliquer votre écran principal ou à étendre le bureau Windows afin de visualiser davantage d'applications en même temps. Les dispositifs graphiques USB DisplayLink peuvent également être configurés pour servir d'affichage principal.

Targus Station D'accueil 4K Et 4 Sorties Vidéo Avec Alimentation 100 W

Le DisplayLink Manager permet une configuration complète de tous les affichages USB supplémentaires, notamment :

• Prise en charge d'affichages USB supplémentaires dans Windows 7, 8, 8.1, 10 et versions ultérieures
• Résolution jusqu'à 4096 x 2160 pour DisplayPort ou HDMI
• Orientation d'affichage et modification de l'emplacement
• Agencement des affichages

Le logiciel DisplayLink fournit également des pilotes pour Sound et Ethernet intégrés. Ces derniers peuvent également être sélectionnés dans le panneau de commande de Windows.

Configuration de OS-X

À l'installation du logiciel DisplayLink pour OS-X disponible sur www.targus.com, les utilisateurs de Macbook peuvent se servir des préférences du système pour les affichages afin d'ajuster les moniteurs externes. OS-X permet de configurer tous les affichages USB supplémentaires, notamment :

• Prise en charge d'affichages USB supplémentaires dans OS-X 10.9
  ou versions ultérieures
  • Résolution jusqu'à 4096 x 2160 pour DisplayPort ou HDMI
• Orientation d'affichage et modification de l'emplacement
• Agencement des affichages

Le logiciel DisplayLink fournit également des pilotes pour Sound et Ethernet intégrés.

Installez l'application DisplayLink Desktop pour Android 5.0 et versions ultérieures à partir de Google Play Store. Activez le mode hôte/débogage USB sur votre appareil Android.

FRENCH

Targus

Déclaration de conformité

Fabricant : Targus International LLC

Tel: [phone]

Importateur : Targus Europe Ltd.

Tél: [phone]

Nous confirmons par les présentes que le produit désigné ci-après Four Head 4k Dock with 100W

Power Delivery, Numéro de référence DOCK570. Nom de marque « TARGUS », est conforme à the

Low Voltage Directive 2014/35/EU, ErP Directive 2009/125/EC and 1275/2008, EMC Directive

2014/30/EU, EU RoHS Directive 2011/65/EU

Pour l'évaluation relative aux Directives susmentionnées, les standards suivants ont été appliqués

Low-Voltage Directive: 2014/35/EU

EN 60950-1:2006-A11:2009+A1:2010+A12:2011+A2:2013

EMC Directive: 2014/30/EU

Année de début du marquage CE : 2019

Directeur, Targus - Global Sourcing Group

CF Ngoh

Intitulé de la fonction

Norm.

10/23/2019/ Hong Kong

Date / Lice

Signé pour et au nom de Targus
