DOCK570EUZ - Dockstation TARGUS - Kostenlose Bedienungsanleitung

Produkttyp	Universelle Dockingstation
Marke	Targus
Modell	DOCK570EUZ
Videoanschlüsse	4 DisplayPort (DP++) / HDMI (HDMI 2.0) Anschlüsse
USB-Downstream-Ports	4 USB 3.1 Gen1 (5 Gbit/s) Anschlüsse, davon 1 mit BC 1.2 Ladefunktion bis zu 2,4 A
USB-C-Anschluss mit Power Delivery	1 USB-C-Anschluss (Stromeingang bis zu 100 W)
USB-C-Anschluss (nur Daten)	1 USB-C-Anschluss (USB 3.1 Gen2, 10 Gbit/s)
Netzwerk	Gigabit Ethernet
Audio	1 3,5 mm Kombi-Buchse Ein-/Ausgang (Mikrofon, Lautsprecher, Kopfhörer)
Stromeingang	20 V DC, 180 W
Stromausgang (an PC)	19,5 V DC, 90 W max.
Sicherheit	Kensington-Schloss-Sicherheitssteckplatz
Ein-/Ausschalter	Ein/Aus mit LED-Anzeige
VESA-Halterung	VESA-Montagehalterung im Lieferumfang (je nach Modell)
Kompatible Betriebssysteme	Windows 7/8/8.1/10, Mac OS X 10.8+, Android 5.0+, Chromebooks, Ubuntu 14.04/16.04
Lieferumfang	Dockingstation, USB-C-Kabel, Netzteil, USB-C auf USB-A Adapter, DC-Ausgangskabel, Stromversorgungsadapter, VESA-Halterung

Häufig gestellte Fragen - DOCK570EUZ TARGUS

Wie verbinde ich mehrere Monitore mit der Dockingstation?

Schließen Sie bis zu 4 Monitore über die DisplayPort- oder HDMI-Anschlüsse an. Stellen Sie sicher, dass Sie die DisplayLink Manager Software von www.targus.com installiert haben.

Unterstützt die Dockingstation 4K-Auflösung?

Ja, sie unterstützt eine Auflösung von bis zu 4096 x 2160 über DisplayPort oder HDMI.

Wie versorge ich meinen Laptop über die Dockingstation mit Strom?

Verwenden Sie das DC-Ausgangskabel mit dem passenden Stromversorgungsadapter für Ihren Computer (siehe Anschlusstabelle in der Anleitung). Schließen Sie das Netzteil an die Dockingstation und das DC-Kabel an Ihren PC an.

Welche Stromversorgungsadapter sind im Lieferumfang enthalten?

Die enthaltenen Adapter sind: 3A, 3H, 3H2, 3I2, 3P, 3W, 3X9. Testen Sie, welcher richtig in Ihren Computer passt.

Kann ich die Dockingstation mit einem Computer verwenden, der nur einen USB-A-Anschluss hat?

Ja, der mitgelieferte USB-C auf USB-A Adapter ermöglicht den Anschluss der Dockingstation an einen USB-A-Anschluss.

Ist die Dockingstation mit Mac kompatibel?

Ja, sie funktioniert unter Mac OS X 10.8 oder neuer. Laden Sie die DisplayLink Software für OS-X von der Targus-Website herunter.

Wie installiere ich die DisplayLink Manager Software?

Unter Windows kann die Software über Windows Update oder als Download von www.targus.com installiert werden. Unter Mac laden Sie sie von der Targus-Website herunter. Folgen Sie den Anweisungen auf dem Bildschirm.

Kann ich USB-Geräte an die Dockingstation anschließen?

Ja, die 4 USB 3.1 Gen1 Anschlüsse ermöglichen den Anschluss von Peripheriegeräten. Der mit einem Pfeil markierte Anschluss unterstützt Schnellladung BC 1.2 und iOS-Geräte mit bis zu 2,4 A.

Wie verwende ich den USB-C-Anschluss für die Datenübertragung?

Der als (USB 3.1 Gen2, 10 Gbps) gekennzeichnete USB-C-Anschluss ist nur für Daten vorgesehen. Schließen Sie ein kompatibles USB-C-Gerät an.

Was tun, wenn die Dockingstation die Monitore nicht erkennt?

Stellen Sie sicher, dass die Anzeigetreiber Ihres PCs auf dem neuesten Stand sind. Vergewissern Sie sich, dass Sie die DisplayLink Software installiert haben. Starten Sie die Dockingstation nach der Installation neu.

BEDIENUNGSANLEITUNG DOCK570EUZ TARGUS

Targus 4K-Dockingstation mit vier Bildschirm-Anschlüsse, 100 W Stromversorgung

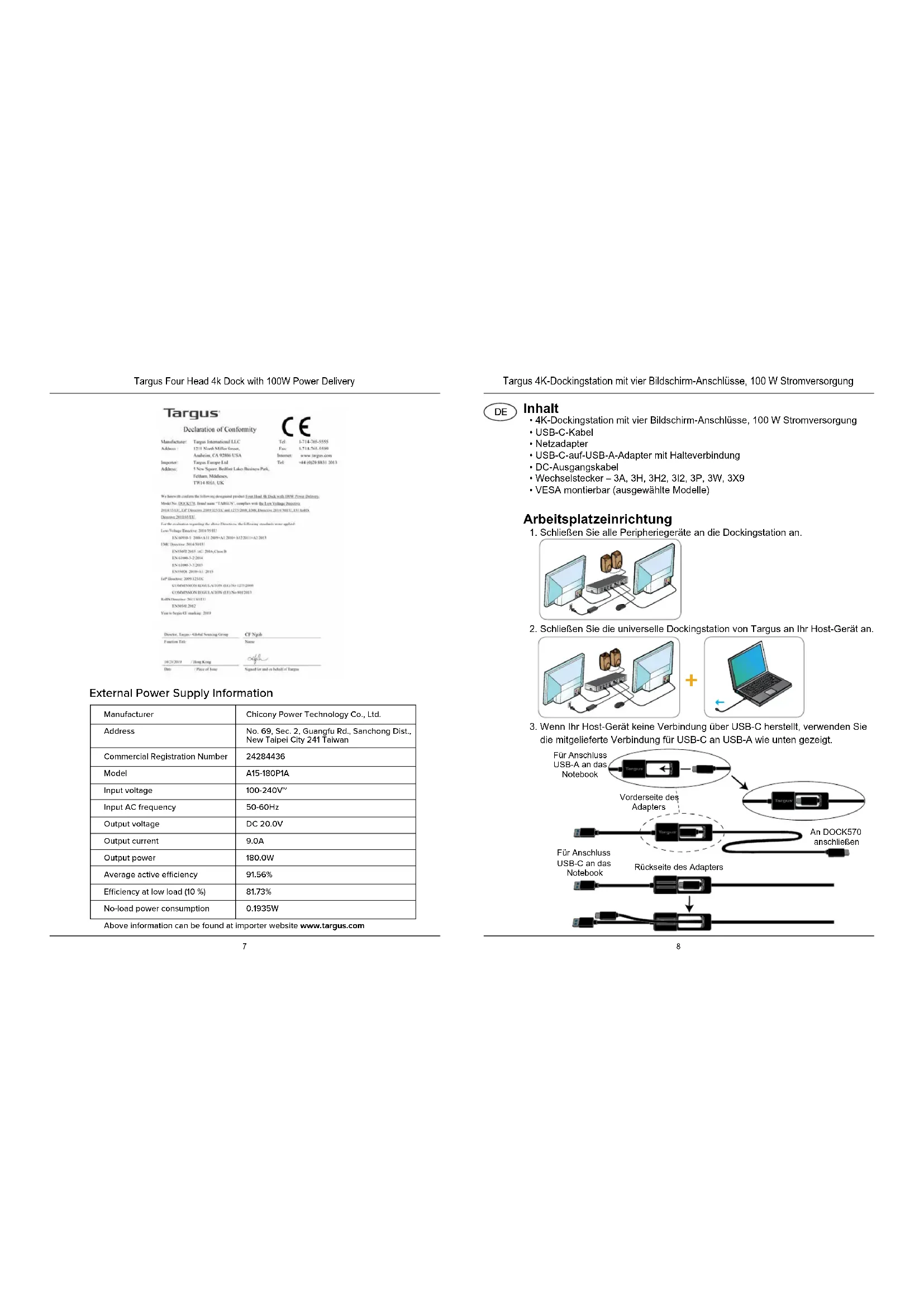

DE Inhalt

- 4K-Dockingstation mit vier Bildschirm-Anschlüsse, 100 W Stromversorgung

• USB-C-Kabel
• Netzadapter
  • USB-C-auf-USB-A-Adapter mit Halteverbindung
  • DC-Ausgangskabel
• Wechselstecker - 3A, 3H, 3H2, 3I2, 3P, 3W, 3X9
  • VESA montierbar (ausgewählte Modelle)

Arbeitsplatzeinrichtung

1. Schließen Sie alle Peripheriegeräte an die Dockingstation an.

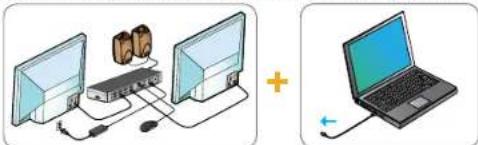

1. Schließen Sie die universelle Dockingstation von Targus an Ihr Host-Gerät an.

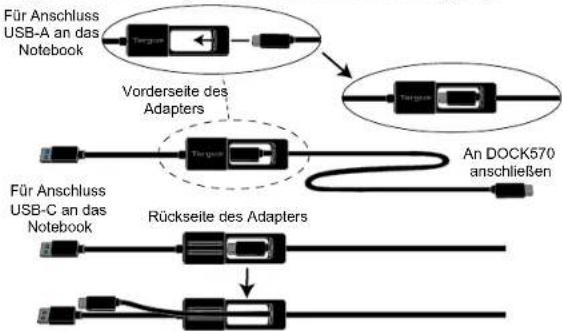

1. Wenn Ihr Host-Gerät keine Verbindung über USB-C herstellt, verwenden Sie die mitgelieferte Verbindung für USB-C an USB-A wie unten gezeigt.

Targus 4K-Dockingstation mit vier Bildschirm-Anschlüsse, 100 W Stromversorgung

Einrichtung Ladegerät

1. Finden Sie den korrekten Stecker (ggf. mithilfe des Notebooks testen)

2. Verbinden Sie ihn mit dem Netzkabel

3. Schließen Sie Ihr Notebook an

NOTEBOOKMARKE	WECHSELSTECKER	NOTEBOOKMARKE	WECHSELSTECKER
ACER	3A, 3P	GATEWAY	3A, 3P
ASUS	3P	HP	3H2, 3P, 3W
COMPAQ	3P, 3W	IBM/LENOVO	3I2, 3P, 3X9
DELL	3H, 3P, 3W	TOSHIBA	3P
FUJITSU	3P

Technische Daten

• 4 x DisplayPort (DP++; DP1.2) / HDMI-Anschluss (HDMI 2.0)
• 4 x USB 3.1 Gen1 (5 Gbit/s) Downstream-Anschlüsse (ein mit gekennzeichneter Anschluss unterstützt BC 1.2 und iOS-Geräteaufladung bei max. 2.4 A)
• 1 x USB-C-Upstream-Anschluss, Power Delivery 2.0 Profil 5 (maximale Aufladung 100 W)
• 1 x USB-C-Downstream-Anschluss (USB 3.1 Gen2, 10 Gbit/s, nur Datenübertragung)
  • Gigabit-Ethernet
  • Audio In/Out-Anschluss (3,5 mm-Kopfhörerstecker)
• integriertes Sicherheitsschloss
  • 1 x USB-C-Kabel
  • LED-Stromanzeige
  • EIN/AUS-Schalter
  • DC-Eingang: 20 V, 180 W
  • DC-Ausgang: 19,5 V max. 90 W

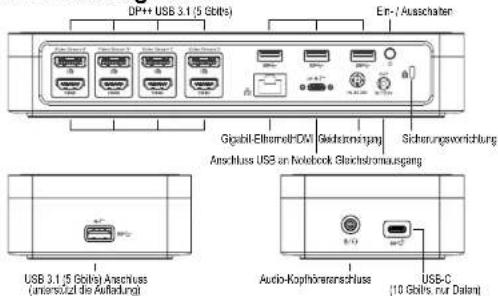

Diagramm Dockingstation

Targus 4K-Dockingstation mit vier Bildschirm-Anschlüsse, 100 W Stromversorgung

Systemanforderungen

Hardware (für Ladefunktion der Stromversorgung)

• Thunderbolt 3- oder USB-C-Anschluss

• Die Unterstützung der Power Delivery-Ladefunktion setzt einen Host-Computer mit Unterstützung von Power Delivery 2.0 voraus (bis zu max. 100 W)
Betriebssystem (eines der folgenden)
- Microsoft Windows ^ 7, Windows ^ 8, Windows ^ 8.1, oder Windows ^ 10 (32/64 Bit)
• Mac OS® X v10.8 oder höher
- Android 5.0 oder höher
- Chromebooks
- Ubuntu 14.04.x LTS und 16.04 LTS auf x86-Plattform

Unter www.targus.com erhalten Sie eine Liste der neuesten kompatiblen Betriebssysteme

Einrichtung unter Windows

Stellen Sie für die optimale Leistung von Windows sicher, dass der Anzeige-Adapter und die USB-3.0-Treiber Ihres Host-PCs über die neueste Version verfügen. Die entsprechenden Updates erhalten Sie häufig von Ihrer IT-Abteilung oder dem Hersteller des PCs, wenn Sie über Administratorrechte verfügen, um die Treiber für Ihren PC herunterzuladen und zu installieren.

Willkommen beim Targus Universal Docking Station DisplayLink Manager. Falls die Software DisplayLink Manager noch nicht installiert ist, können Sie diese von einem Windows Update-Server oder unter www.targus.com herunterladen. Sie wird in der Windows-Symbolleiste mit dem Symbol dargestellt und ermöglicht Ihnen ganz einfach, über die Targus Dockingstation zusätzliche Bildschirme an Ihr Notebook oder Ihren Desktop-PC anzuschließen. In Windows können Sie unter „Systemsteuerung“, „Anzeige“, „Bildschirmauflösung“ die angeschlossenen Bildschirme so konfigurieren, dass Ihr Hauptbildschirm gespiegelt wird, oder Sie erweitern den Windows-Desktop, um mehrere Anwendungen gleichzeitig anzuzeigen. Die DisplayLink USB Graphics-Geräte können auch als Hauptbildschirm konfiguriert werden.

Targus 4K-Dockingstation mit vier Bildschirm-Anschlüsse, 100 W Stromversorgung

Der DisplayLink Manager ermöglicht die vollständige Konfiguration aller zusätzlichen USB-Bildschirme, einschließlich:

• Unterstützung für zusätzliche USB-Bildschirme unter Windows 7, 8, 8.1, 10 und höher
• Auflösung bis zu 4096 x 2160 für DisplayPort oder HDMI
• Andern der Ausrichtung und des Standorts des Bildschirms
• Layout der Bildschirme

DisplayLink-Software bietet auch Treiber für integrierten Sound und Ethernet. Diese können auch in der Windows Systemsteuerung ausgewählt werden.

Einrichtung unter OS-X

Nach Installation der DisplayLink-Software für OS-X, die unter www.targus.com erhältlich ist, können MacBook-Nutzer die Systemeinstellungen für Monitore verwenden, um die externen Bildschirme anzupassen. OS-X ermöglicht die Konfiguration aller zusätzlichen USB-Bildschirme, einschließlich:

• Unterstützung für zusätzliche USB-Bildschirme unter OS-X 10.9 oder höher
• Auflösung bis zu 4096 x 2160 für DisplayPort oder HDMI
• Ändern der Ausrichtung und des Standorts des Bildschirms
• Layout der Bildschirme

DisplayLink-Software bietet auch Treiber für integrierten Sound und Ethernet.

Einrichtung unter Android

Installieren Sie die App DisplayLink Desktop für Android 5.0 und höher aus dem Google Play Store. Aktivieren Sie auf Ihrem Android-Gerät den Modus „USB Debugging/Host“.

Targus 4K-Dockingstation mit vier Bildschirm-Anschlüsse, 100 W Stromversorgung

GERMAN

Targus

Konformitätserklärung

Hersteller: Targus International LLC

Hiermit bestätigen wir, dass das folgende Produkt Four Head 4k Dock with 100W Power Delivery.

Modelinr. DOCK570. Markenname „TARGUS“, der the Low Voltage Directive 2014/35/EU, ErP

Directive 2009/125/EC and 1275/2008, EMC Directive 2014/30/EU, EU RoHS Directive 2011/65/EU.

Für die Evaluierung der o. g. Richtlinien wurden folgende Standards angewendet:

Low-Voltage Directive: 2014/35/EU

EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013

EMC Directive: 2014/30/EU

Anfangsjahr für CE-Kennzeichen: 2019

Unterzeichnet für und im Namen von Targus
