DOCK570EUZ - Dokkimisjaam TARGUS - Tasuta kasutusjuhend

Toote tüüp	Universaalne dokkimisjaam
Bränd	Targus
Mudel	DOCK570EUZ
Videoühenduvus	4 DisplayPort (DP++) / HDMI (HDMI 2.0) porti
USB allavoolu pordid	4 USB 3.1 Gen1 (5 Gbit/s) porti, millest 1 BC 1.2 laadimisega kuni 2,4 A
USB-C port Power Delivery'ga	1 USB-C port (sisendtoide kuni 100 W)
USB-C andmeport (ainult andmed)	1 USB-C port (USB 3.1 Gen2, 10 Gbit/s)
Võrk	Gigabit Ethernet
Heli	1 kombineeritud 3,5 mm sisend/väljundpistik (mikrofon, kõlar, kõrvaklapid)
Sisendtoide	20 V DC, 180 W
Väljundtoide (arvutile)	19,5 V DC, max 90 W
Turvalisus	Kensingtoni lukupesa
Toitenupp	Sisse/välja lüliti LED-indikaatoriga
VESA kinnitus	Kaasas VESA kinnitus (olenevalt mudelist)
Ühilduvad operatsioonisüsteemid	Windows 7/8/8.1/10, Mac OS X 10.8+, Android 5.0+, Chromebookid, Ubuntu 14.04/16.04
Komplekti sisu	Dokkimisjaam, USB-C kaabel, toiteadapter, USB-C–USB-A adapter, DC väljundkaabel, toitepistikud, VESA kinnitus

Korduma kippuvad küsimused - DOCK570EUZ TARGUS

Kuidas ühendada mitu monitori dokkimisjaamaga?

Ühendage kuni 4 monitori DisplayPort või HDMI portide kaudu. Veenduge, et olete installinud DisplayLink Manageri tarkvara, mis on saadaval saidil www.targus.com.

Kas dokkimisjaam toetab 4K eraldusvõimet?

Jah, see toetab eraldusvõimet kuni 4096 x 2160 DisplayPort või HDMI kaudu.

Kuidas toita sülearvutit jaama kaudu?

Kasutage DC väljundkaablit koos teie arvutile sobiva toitepistikuga (vaadake juhendis olevat pistikute tabelit). Ühendage toiteadapter jaamaga ja DC-kaabel arvutiga.

Millised toitepistikud on kaasas?

Kaasasolevad pistikud on: 3A, 3H, 3H2, 3I2, 3P, 3W, 3X9. Proovige, milline sobib teie arvutisse.

Kas ma saan jaama kasutada arvutiga, millel on ainult USB-A port?

Jah, kaasasolev USB-C–USB-A adapter võimaldab jaama ühendada USB-A porti.

Kas jaam ühildub Maciga?

Jah, see töötab operatsioonisüsteemiga Mac OS X 10.8 või uuemaga. Laadige alla DisplayLinki tarkvara OS-X jaoks Targuse veebisaidilt.

Kuidas installida DisplayLink Manageri tarkvara?

Windowsis saab tarkvara installida Windows Update'i kaudu või alla laadida saidilt www.targus.com. Macis laadige see alla Targuse veebisaidilt. Järgige ekraanil kuvatavaid juhiseid.

Kas ma saan jaama ühendada USB-seadmeid?

Jah, 4 USB 3.1 Gen1 porti võimaldavad ühendada välisseadmeid. Noolega märgitud port toetab BC 1.2 kiirlaadimist ja iOS-seadmeid kuni 2,4 A.

Kuidas kasutada USB-C porti andmeedastuseks?

USB-C port, millel on märge (USB 3.1 Gen2, 10 Gbps), on mõeldud ainult andmete jaoks. Ühendage sellega USB-C ühilduv seade.

Mida teha, kui jaam ei tuvasta monitore?

Kontrollige, et teie arvuti kuvaridraiverid oleksid ajakohased. Veenduge, et olete installinud DisplayLinki tarkvara. Taaskäivitage jaam pärast installimist.

KASUTUSJUHEND DOCK570EUZ TARGUS

• Nelja peaga 4K dokk 100 W toitega
- USB-C-kaabel
• Vahelduvvooluadapter
• Kinnitusega adapter USB-C kuni USB-A
• Alalisvoolu väljundkaabel
• Toitepistikud 3A, 3H, 3H2, 3I2, 3P, 3W, 3X9
• VESA-kinnitusklamber (valitud mudelitel)

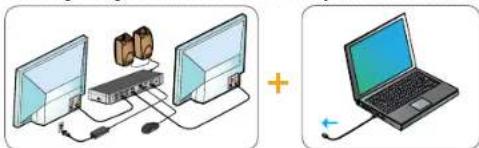

Tööjaama seadistamine

1. Ühendage köik lisaseadmed dokkimisjaamaga.

1. Ühendage Targuse universaalne dokkimisjaam oma hostseadmega.

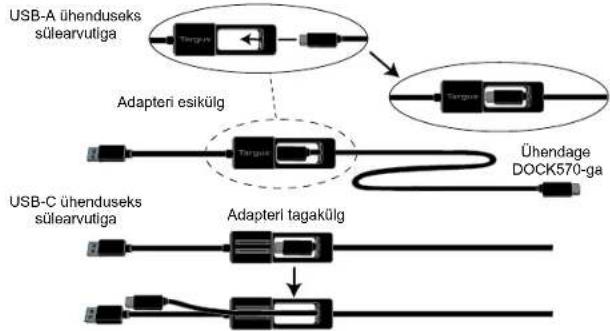

1. Kui teie põhiseade USB-C kaudu ei ühendu, siis kasutage kaasasolevat USB-C – USB-A adapterit, nagu all on näidatud.

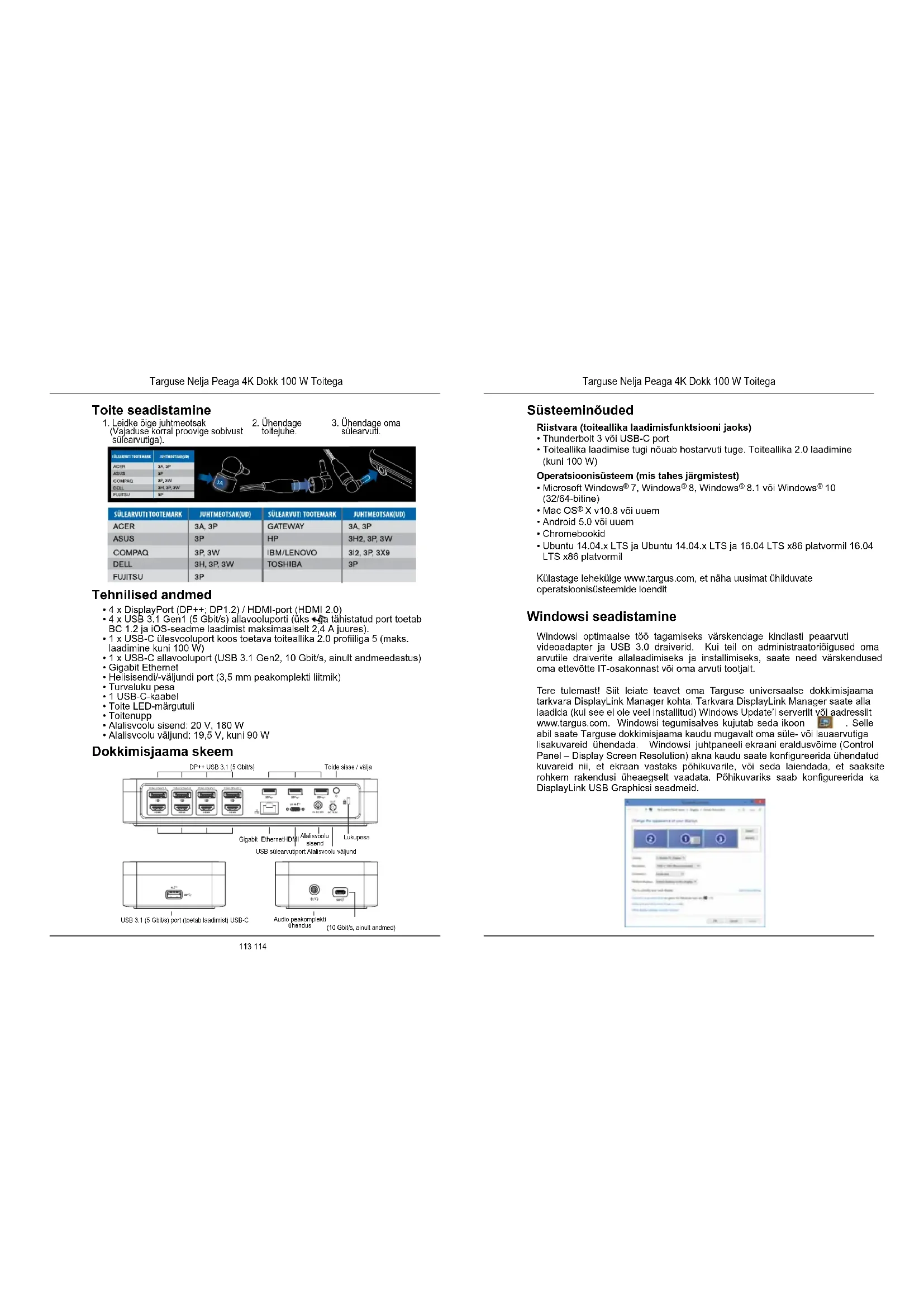

Toite seadistamine

1. Leidke õige juhtmeotsak (Vajaduse korral proovige sobivust sülearvutiga).

2. Ühendage toitejuhe.

3. Ühendage oma sülearvuti.

• 4 x DisplayPort (DP++; DP1.2) / HDMI-port (HDMI 2.0)
  • 4 x USB 3.1 Gen1 (5 Gbit/s) allavooluporti (üks ja tähistatud port toetab BC 1.2 ja iOS-seadme laadimist maksimaalselt 2.4 A iuures).
• 1 x USB-C ülesvooluport koos toetava toiteallika 2.0 profiiliga 5 (maks. laadimine kuni 100 W)
• 1 x USB-C allavooluport (USB 3.1 Gen2, 10 Gbit/s, ainult andmeedastus)
• Gigabit Ethernet
• Helisisendi/-väljundi port (3,5 mm peakomplekti liitmik)
  • Turvaluku pesa
  • 1 USB-C-kaabel
  • Toite LED-märgutuli
  • Toitenupp
  • Alalisvoolu sisend: 20 V, 180 W
  • Alalisvoolu väljund: 19,5 V, kuni 90 W

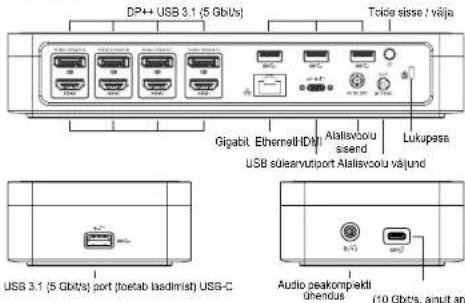

Dokkimisjaama skeem

Süsteeminöuded

Riistvara (toiteallika laadimisfunktsiooni jaoks)

• Thunderbolt 3 või USB-C port
• Toiteallika laadimise tugi nõuab hostarvuti tuge. Toiteallika 2.0 laadimine (kuni 100 W)

Operatsioonisüsteem (mis tahes järgmistest)

• Microsoft Windows ^ 7, Windows ^ 8, Windows ^ 8.1 või Windows ^ 10 (32/64-bitine)
  • Mac OS® X v10.8 või uuem
  • Android 5.0 või uuem
• Chromebookid
• Ubuntu 14.04.x LTS ja Ubuntu 14.04.x LTS ja 16.04 LTS x86 platvormil 16.04 LTS x86 platvormil

Külastage lehekülge www.targus.com, et näha uusimat ühilduvate operatsioonisüsteemide loendit

Windowsi seadistamine

Windowsi optimaalse töö tagamiseks värskendage kindlasti peaarvuti videoadapter ja USB 3.0 draiverid. Kui teil on administraatoriöligused oma arvutile draiverite allalaadimiseks ja installimiseks, saate need värskendused oma ettevõtte IT-osakonnast või oma arvuti tootjalt.

Tere tulemast! Siit leiate teavet oma Targuse universaalse dokkimisjaama tarkvara DisplayLink Manager kohta. Tarkvara DisplayLink Manager saate alla laadida (kui see ei ole veel installitud) Windows Update'i serverilt või aadressilt www.targus.com. Windowsi tegumisalves kujutab seda ikoon . Selle abil saate Targuse dokkimisjaama kaudu mugavalt oma süle- või lauaarvutiga lisakuvareid ühendada. Windowsi juhtpaneeli ekraani eraldusvõime (Control Panel – Display Screen Resolution) akna kaudu saate konfigureerida ühendatud kuvareid nii, et ekraan vastaks põhikuvarile, või seda laiendada, et saaksite rohkem rakendusi üheaegselt vaadata. Põhikuvariks saab konfigureerida ka DisplayLink USB Graphicsi seadmeid.

Targuse USB-C universaalne kahe 4K videoga 100 W võimsusega dokkimisjaam

Tarkvara DisplayLink Manager võimaldab kõiki lisatud USB-kuvareid täielikult konfigureerida, sh:

• Toetab täiendavate USB-kuvarite kasutamist operatsioonisüsteemiga Windows 7, 8, 8.1, 10 ja uuemad
  • Eraldusvõime DisplayPorti või HDMI-ga kuni 4096 x 2160
  • Kuva suuna ja asukohta muutmine
  • Kuvade paigutus

DisplayLinki tarkvara pakub sisse ehitatud draivereid ka heli ja Etherneti jaoks. Neid saab valida ka Windowsi juhtpaneeli (Control Panel) kaudu.

OS-X seadistus

Pärast OS-X jaoks veebilehel www.targus.com saadaoleva tarkvara DisplayLink installimist saavad Macbooki kasutajad kasutada väliskuvarite kohandamiseks kuvarite süsteemieelistuste valikuid (System Preferences for Displays). OS-X võimaladub köiki lisatud USB-kuvareid konfigureerida, sh:

• Toetab täiendavate USB-kuvarite kasutamist operatsioonisüsteemiga OS-X 10.9 ja uuemad
  • Eraldusvõime DisplayPorti või HDMI-ga kuni 4096 x 2160
  • Kuva suuna ja asukohta muutmine
  • Kuvade paigutus

DisplayLinki tarkvara pakub sisse ehitatud draivereid ka heli ja Etherneti jaoks.

Installige rakendus DisplayLink Desktop, mis on ettenähtud operatsioonisüsteemi Android 5.0 ja uuema jaoks (saadaval Google Play Store'is). Lubage oma Android-seadmel USB Debugging / hostrežiim.
