Produkttyp	Universelle Dockingstation
Marke	Targus
Modell	ACP77EUZ
Videoanschlüsse	2 Videoports (DisplayPort++/DVI-I wählbar)
Maximale Auflösung (DP++)	2560 x 1600 @ 32 Bit
Maximale Auflösung (DVI-I)	2048 x 1152 @ 32 Bit
USB-Anschlüsse	4 x USB 3.0 (davon 2 für Laden BC 1.2 und iOS 1,5 A)
Netzwerk	Gigabit Ethernet
Audio	Audio-Ein-/Ausgangsanschlüsse
Eingangsstromversorgung	19,5 V, 6,15 A
Ausgangsstromversorgung	19,5 V, 90 W max
Netzadapter enthalten	Ja
Mitgelieferte Stromanschlüsse	10 Anschlüsse für Laptops
Sicherheit	Kensington-Schloss-Sicherungsslot
Unterstützte Betriebssysteme	Windows 7/8/8.1 (32/64 Bit), Mac OS X v10.8.3 oder neuer
Systemvoraussetzungen	Mindestens Atom N270 Prozessor, USB-Anschluss, Steckdose
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen, ohne Scheuermittel
Ersatzteile und Reparatur	Zusätzliche Stromanschlüsse erhältlich; für Ersatzteile Targus kontaktieren
Softwarefunktionen	DisplayLink Manager: Erweiterung, Spiegelung, Drehung, Videooptimierung, TV-Anpassung
Packungsinhalt	Dockingstation, USB 3.0-Kabel, Netzadapter mit Ein-/Ausgangskabel, Stromanschlüsse (x10)

Häufig gestellte Fragen - ACP77EUZ TARGUS

Wie installiere ich die Targus ACP77EUZ Dockingstation?

Schließen Sie alle Peripheriegeräte an die Dockingstation an, verbinden Sie sie über das USB 3.0-Kabel mit Ihrem Computer und schließen Sie dann das Netzteil an. Die Installation des DisplayLink-Treibers startet unter Windows automatisch. Wenn nicht, laden Sie den Treiber von der Targus-Website herunter.

Kann ich zwei externe Monitore gleichzeitig verwenden?

Ja, die Dockingstation verfügt über zwei Videoports (DP++ und DVI-I). Sie können zwei Monitore anschließen und über den DisplayLink Manager im Erweiterungs- oder Spiegelungsmodus konfigurieren.

Was ist die maximal unterstützte Auflösung?

Der DP++-Port unterstützt bis zu 2560x1600 @ 32 Bit, während der DVI-I-Port bis zu 2048x1152 @ 32 Bit unterstützt.

Kann die Dockingstation meinen Laptop laden?

Ja, sie liefert eine Ausgangsleistung von bis zu 90 W über den für Ihren Laptop geeigneten Anschluss. Verwenden Sie den mitgelieferten Stecker, der Ihrer Marke entspricht.

Wie schließe ich ein Ethernet-Gerät an?

Schließen Sie einfach ein RJ45-Kabel an den Gigabit Ethernet-Port der Dockingstation an. Unter Windows oder Mac OS ist keine weitere Konfiguration erforderlich.

Funktioniert die Dockingstation mit macOS?

Ja, sie ist kompatibel mit Mac OS X v10.8.3 oder neuer. Der DisplayLink-Treiber muss installiert sein.

Wie konfiguriere ich Audio über die Dockingstation?

Schließen Sie Ihre Lautsprecher oder Kopfhörer an die Audio-Ein-/Ausgangsanschlüsse der Dockingstation an. Öffnen Sie im DisplayLink Manager die Audiokonfiguration, um das Gerät auszuwählen.

Kann ich mein Telefon mit der Dockingstation laden?

Ja, zwei der USB 3.0-Anschlüsse sind mit einem Ladesymbol gekennzeichnet und unterstützen den BC 1.2-Standard sowie iOS-Schnellladung bis 1,5 A.

Was tun, wenn der externe Monitor nicht erkannt wird?

Überprüfen Sie, ob der DisplayLink-Treiber installiert und aktuell ist. Versuchen Sie, die Dockingstation zu trennen und wieder anzuschließen oder den Computer neu zu starten. Stellen Sie sicher, dass das Videokabel richtig angeschlossen ist.

Wie reinige ich die Dockingstation?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie keine Scheuermittel oder Lösungsmittel. Trennen Sie die Dockingstation vor der Reinigung vom Strom.

BEDIENUNGSANLEITUNG ACP77EUZ TARGUS

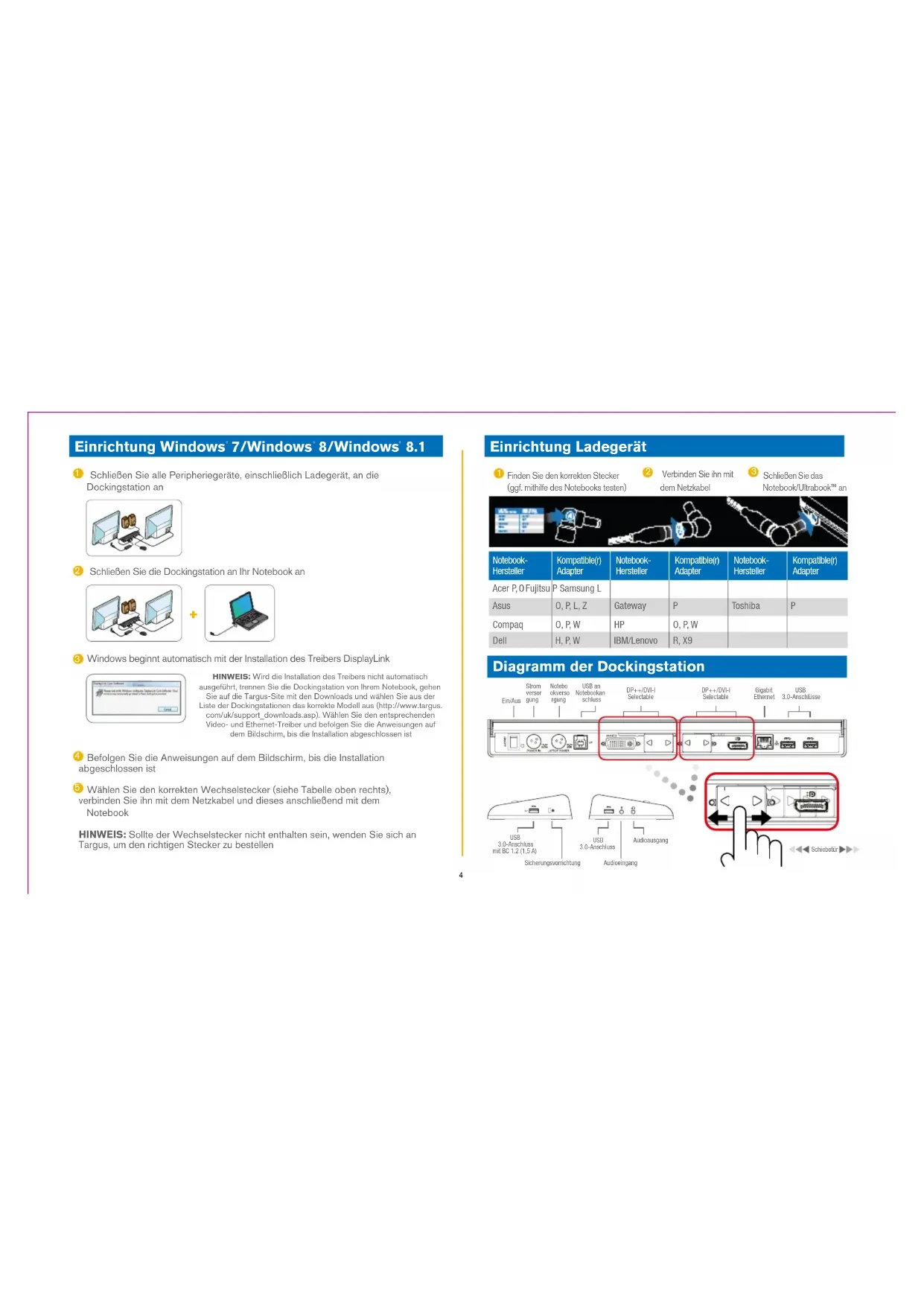

Einrichtung Windows 7/Windows 8/Windows 8.1

Schließen Sie alle Peripheriegeräte, einschließlich Ladegerät, an die Dockingstation an

Schließen Sie die Dockingstation an Ihr Notebook an

3 Windows beginnt automatisch mit der Installation des Treibers DisplayLink

HINWEIS: Wird die Installation des Treibers nicht automatisch ausgeführt, trannen Sie die Dockingstation von Ihrem Notebook, gehen Sie auf die Targus-Site mit den Downloads und wählen Sie aus der Liste der Dockingstationen das korrekte Modell aus (http://www.targus.com/uk/support_downloads.asp). Wählen Sie den entsprechenden Video- und Ethernet-Treiber und befolgen Sie die Anweisungen auf dem Bildschirm, bis die Installation abgeschlossen ist

4 Befolgen Sie die Anweisungen auf dem Bildschirm, bis die Installation abgeschlossen ist

5 Wählen Sie den korrekten Wechselstecker (siehe Tabelle oben rechts), verbinden Sie ihn mit dem Netzkabel und dieses anschließend mit dem Notebook

HINWEIS: Sollte der Wechselstecker nicht enthalten sein, wenden Sie sich an Targus, um den richtigen Stecker zu bestellen

Einrichtung Ladegerät

1 Finden Sie den korrekten Stecker (ggf. mithilfe des Notebooks testen)

2 Verbinden Sie ihn mit dem Netzkabel

Schließen Sie das Notebook/Ultrabook™ an

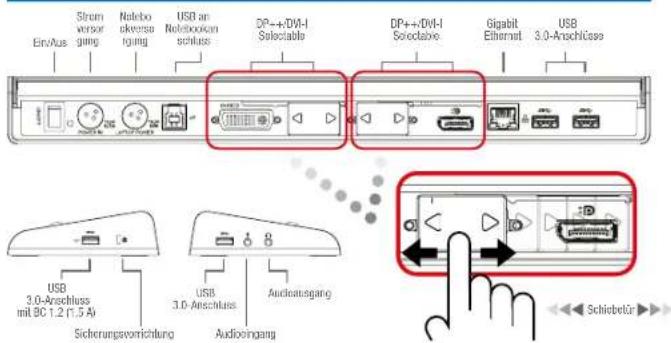

Diagramm der Dockingstation

Menü DisplayLink Manager
MENÜPTIONEN FUNKTION

DisplayLink Manager	Öffnet das Fenster mit der Bildschirmauflösung
Überprüfen Sie auf Updates	Prüft online, ob neue Treiber zum Download verfügbar sind
DisplayLink -Geräte	Zeigt eine Liste aller verbundenen DisplayLink-Geräte an
Audio-Setup	Öffnet das Fenster für die Audiokonfiguration
Video-Setup	Öffnet das Fenster mit der Bildschirmauflösung
Bildschirmauflösung	Zeigt eine Liste aller verfügbaren Bildschirmauflösungen an (Inferred-Modi sind nicht im Spiegelmodus verfügbar)
Bildschirmdrehung	Dreht die Anzeige im bzw. gegen den Uhrzeigersinn
Erweitern	Erweitert den Windows Desktop auf diesen Bildschirm
Als Hauptmonitor einstellen	Legt diesen Bildschirm als Hauptbildschirm fest
Notebook-Monitor aus	Schaltet das Display des Notebooks aus und verwendet die DisplayLink-Anzeige als Hauptbildschirm (funktioniert nur auf PCs bei mindesten einem angeschlossenen DisplayLink-Bildschirm)
Spiegel	Zeigt denselben Inhalt auf beiden Bildschirmen an (die Bildschirmauflösung muss gleich sein)
Aus	Schaltet die DisplayLink-Anzeige aus
Optimierung für Video	Für eine verbesserte Video-Wiedergabe auf via DisplayLink verbundenen Displays auswählen (gilt nur für Video; Text wird u. U. unschärfer dargestellt)
Anpassen an das TV-Gerät	Passt die Größe des Windows Desktops an den angeschlossenen Fernseher an (funktioniert nur, wenn ein DisplayLink-Display angeschlossen und der Erweiterungsmodus eingestellt ist)

So stellen Sie die Anzeige auf den Erweiterungsmodus ein

1 Klicken Sie auf das Symbol DisplayLink
② Wählen Sie Erweitern im Manager-Menü

Die Anzeige des Geräts ist jetzt auf die Art erweitert, wie beim letzten Mal in diesem Modus. Verwenden Sie für eine genauere Steuerung das Untermenü „Erweitern“ und wählen Sie eine der Optionen. Dabei wird das Gerät in den Erweiterungsmodus und links/rechts/oberhalb/unterhalb des Hauptmonitors platziert.

1 Klicken Sie auf das Symbol DisplayLink
② Wählen Sie Spiegel im Manager-Menü aus

Auflösung, Farbtiefe und Aktualisierungsrate des primären Bildschirms werden auf dem mit der Dockingstation verbundenen Monitor repliziert.

Konfiguration Anpassen an das TV-Gerät

1 Wählen Sie für die
Konfiguration von
Anpassen an das TV-
Gerät" die entsprechende
Option im DisplayLink
Manager. Die folgende
Oberfläche wird angezeigt:

2 Ein roter Rahmen um den
Bildschirm DisplayLink
zeigt die Größe des
neuen Windows Desktop
an. Verwenden Sie die
Steuerungen + und -,
um die Größe des roten
Rahmens zu ändern, b
dieser der Größe des
Fernsehers entspricht.

3 Wenn der rote Rahmen

den Rändern des

Femsehers entspricht,

klicken Sie auf

„Anwenden“, um die

Größe des Windows

Desktop anzupassen.

Inha It

· Targus Universal USB 3.0 DV2K Docking Station mit Ladegerät
USB 3.0-Kabel
- Wechselstromadapter mit Eingangskabel
· Gleichstromausgangskabel
10 Wechselstecker

Spezifikationen

• Duale Video-Schnittstellen (2 x Dual Mode Displayport, DP++/DVI-I Selectable)
• Dual Mode Displayport unterstützt bis zu 2560 x 1600 bei 32 Bit
• DVI-I Port unterstützt bis zu 2048 x 1152 bei 32 Bit
  4 USB 3.0-Anschlüsse
  Gigabit-Ethernet
  • Audio In/Out-Anschlüsse
  · Vorrichtung für Sicherheitsschloss
  Mit → gekennzeichnete Anschlüsse unterstützen BC 1.2 und Aufladung von
  iOS-Gerät (1,5 A)
  Gleichstromeingang: 19,5 V, 6,15 A
  Gleichstromausgang: 19.5 V, max. 90 W

Systemanforderungen

Hardware

- PC mit mindestens Atom N270, einfache Single-Core-CPU oder höher

USB-Anschluss

- Wechselspannungsausgang

Betriebssystem (eines der folgenden)

- Microsoft Windows' 7 oder Windows' 8 oder Windows' 8.1 (32/64 Bit)

·MacOS X v10.8.3 oder höher

Configuración con Windows 7/ Windows 8/ Windows 8.1

· DC-ström in: 19,5 V, 6,15 A

· DC-ström ut: 19,5 V, 90 W max

Systemkrav

Hårdvara

• PC med minst Atom N270, enkärnig processor eller bättre
  · USB-port
• AC-strömuttag
