ACP77EUZ - Estación de acoplamiento TARGUS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Base de acoplamiento universal
Marca	Targus
Modelo	ACP77EUZ
Conectividad de vídeo	2 puertos de vídeo (DisplayPort++/DVI-I seleccionable)
Resolución máxima (DP++)	2560 x 1600 @ 32 bits
Resolución máxima (DVI-I)	2048 x 1152 @ 32 bits
Conectores USB	4 x USB 3.0 (incluyendo 2 para carga BC 1.2 e iOS 1,5 A)
Red	Gigabit Ethernet
Audio	Puertos de entrada/salida de audio
Alimentación de entrada	19,5 V, 6,15 A
Alimentación de salida	19,5 V, 90 W máx.
Adaptador de corriente incluido	Sí
Conectores de alimentación suministrados	10 conectores para ordenadores portátiles
Seguridad	Ranura para candado Kensington
Sistemas operativos compatibles	Windows 7/8/8.1 (32/64 bits), Mac OS X v10.8.3 o posterior
Requisitos del sistema	Procesador mínimo Atom N270, puerto USB, toma de corriente
Mantenimiento y limpieza	Limpiar con un paño suave y seco, sin productos abrasivos
Piezas de repuesto y reparabilidad	Conectores de alimentación adicionales disponibles; contactar a Targus para las piezas
Funciones de software	DisplayLink Manager: extensión, espejo, rotación, optimización de vídeo, adaptación a TV
Contenido del embalaje	Base de acoplamiento, cable USB 3.0, adaptador de corriente con cable de entrada/salida, conectores de alimentación (x10)

Preguntas frecuentes - ACP77EUZ TARGUS

¿Cómo instalar la base de acoplamiento Targus ACP77EUZ?

Conecte todos los periféricos a la base, conéctela a su computadora mediante el cable USB 3.0, luego enchufe el adaptador de corriente. La instalación del controlador DisplayLink se inicia automáticamente en Windows. Si no es así, descargue el controlador desde el sitio web de Targus.

¿Puedo usar dos pantallas externas simultáneamente?

Sí, la base tiene dos puertos de vídeo (DP++ y DVI-I). Puede conectar dos monitores y configurarlos en modo extensión o espejo a través del DisplayLink Manager.

¿Cuál es la resolución máxima compatible?

El puerto DP++ admite hasta 2560x1600 @ 32 bits, mientras que el puerto DVI-I admite hasta 2048x1152 @ 32 bits.

¿Puede la base de acoplamiento cargar mi computadora portátil?

Sí, proporciona una alimentación de salida de hasta 90 W a través del conector adecuado para su computadora portátil. Utilice el conector suministrado correspondiente a su marca.

¿Cómo conectar un dispositivo Ethernet?

Simplemente conecte un cable RJ45 al puerto Gigabit Ethernet de la base. No se requiere configuración adicional en Windows o Mac OS.

¿La base funciona con macOS?

Sí, es compatible con Mac OS X v10.8.3 o versiones posteriores. El controlador DisplayLink debe estar instalado.

¿Cómo configurar el audio a través de la base?

Conecte sus altavoces o auriculares a los puertos entrada/salida de audio de la base. En el DisplayLink Manager, abra la configuración de audio para seleccionar el dispositivo.

¿Puedo cargar mi teléfono con la base?

Sí, dos de los puertos USB 3.0 están marcados con un símbolo de carga y admiten el estándar BC 1.2 así como la carga rápida de iOS hasta 1,5 A.

¿Qué hacer si la pantalla externa no se detecta?

Verifique que el controlador DisplayLink esté instalado y actualizado. Intente desconectar/reconectar la base o reiniciar la computadora. Asegúrese de que el cable de vídeo esté correctamente conectado.

¿Cómo limpiar la base de acoplamiento?

Utilice un paño suave y seco. No use productos abrasivos ni disolventes. Desconecte la base antes de limpiar.

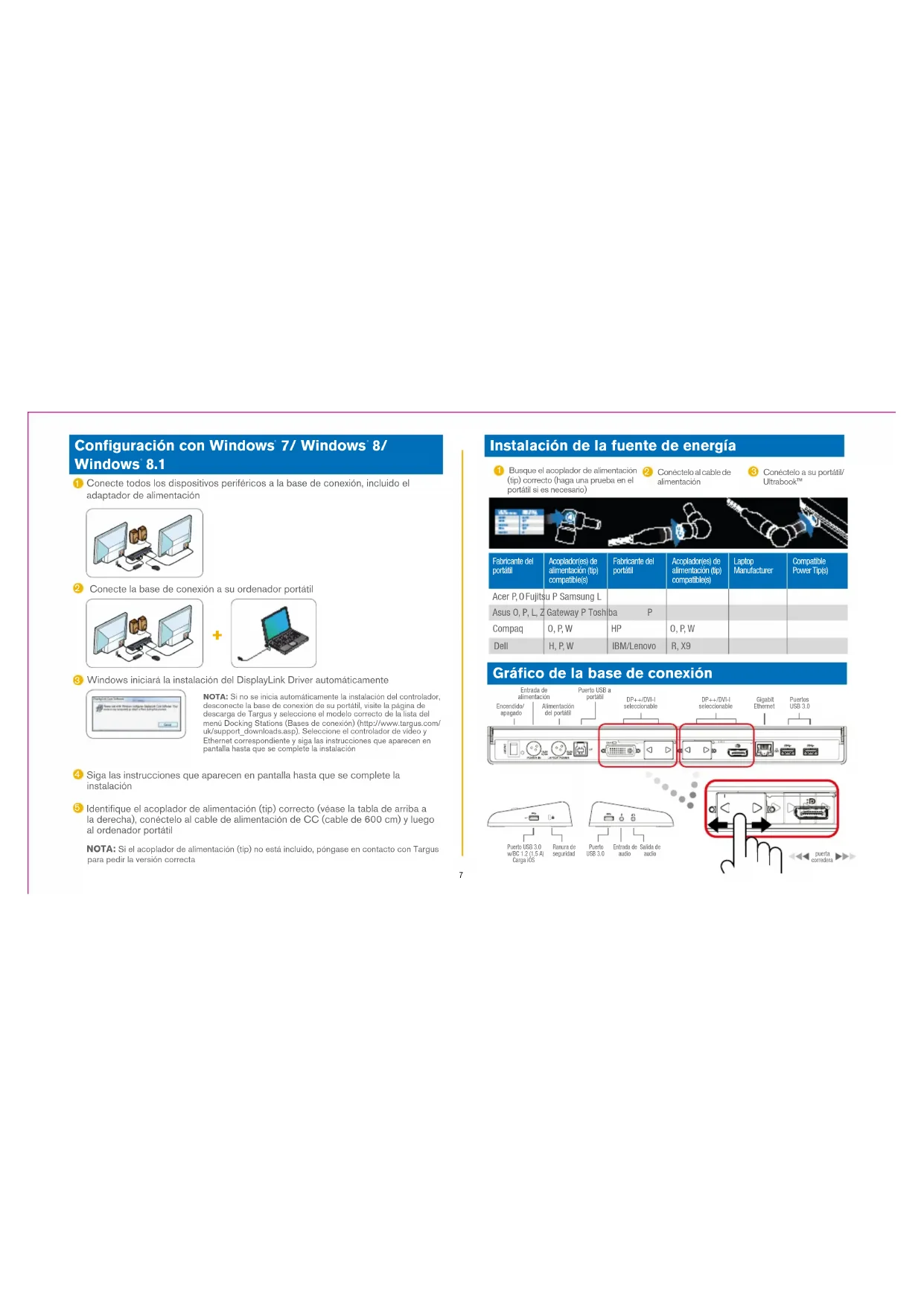

MANUAL DE USUARIO ACP77EUZ TARGUS

1 Conecte todos los dispositivos periféricos a la base de conexión, incluido el adaptador de alimentación

② Conecte la base de conexión a su ordenador portátil

Windows iniciará la instalación del DisplayLink Driver automáticamente

NOTA: Si no se inicia automáticamente la instalación del controlador, desconecta la base de conexión de su portátil, visite la página de descarga de Targus y seleccione el modelo correcto de la lista del menú Docking Stations (Bases de conexión) (http://www.targus.com/uk/support_downloads.asp). Seleccione el controlador de vídeo y Ethernet correspondiente y siga las instrucciones que aparecen en pantalla hasta que se completo la instalación

4 Siga las instrucciones que aparecen en pantalla hasta que se complete la instalación
Identifique el acoplador de alimentación (tip) correcto (véase la tabla de arriba a la derecha), conéctelo al cable de alimentación de CC (cable de 600 cm) y luego al ordenador portátil

NOTA: Si el acoplador de alimentación (tip) no está incluido, póngase en contacto con Targus para pedir la versión correcta

Instalación de la fuente de energía

Busque el acoplador de alimentación (tip) correcto (haga una prueba en el portátil si es necesario)

Conéctelo al cable de alimentación

Conéctelo a su portátil/ Ultrabook™

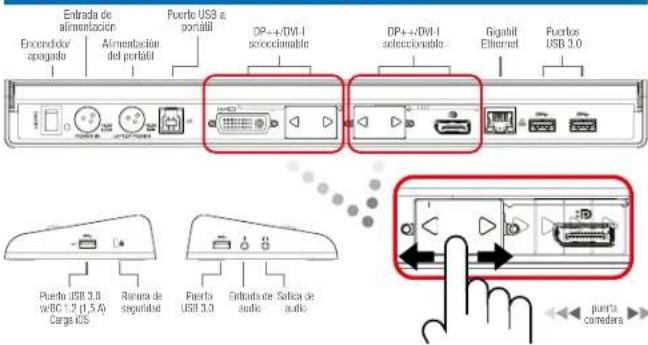

Gráfico de la base de conexión

Menú de DisplayLink Manager

OPCIÓN DEL MENÚ FUNCIÓN

DisplayLink Manager (Administrador de DisplayLink)	Abre la ventana Screen Resolution (Resolución de pantalla)
Check for Updates (Búsqueda de actualizaciones)	Busca en línea si hay nuevos controladores disponibles para lascargarse
DisplayLink Devices (Dispositivos DisplayLink)	Muestra una lista de todos los dispositivos DisplayLink conectados
Audio Setup (Configuración de audio)	Abra la ventana Audio Configuration (Configuración de audio)
Video Setup (Configuración de video)	Abre la ventana Screen Resolution (Resolución de pantalla)
Screen Resolution (Resolución de pantalla)	Muestra una lista de todas las resoluciones de pantalla disponibles (los modos inferidos no están disponibles en el modo espejo)
Screen Rotation (Rotación de pantalla)	Gira la pantalla en el sentido de las agujas del reloj y en el sentido contrario
Extend (Ampliación)	Ampla el escritorio de Windows en esta pantalla
Set as Main Monitor (Configurar como monitor principal)	Configura esta pantalla como la pantalla principal
Notebook Monitor Off (Apagado de la pantalla del portátil)	Apaga la pantalla del ordenador portátil y utiliza la pantalla DisplayLink como pantalla principal (solo funciona en PC y si hay una pantalla DisplayLink conectada)
Mirror (Espejo)	Muestra el mismo contenido en ambas pantallas (las resoluciones de pantalla deben ser las mismas)
Off (Apagado)	Apaga la pantalla DisplayLink
Optimize for Video (Optimización de vídeo)	Se selecciona para una reproducción de vídeo mejorada en las pantallas DisplayLink conectadas (solo aplicable para vídeo; puede que el texto aparezca menos claro)
Fit to TV (Ajuste al televisor)	Ajusta el tamaño del escritorio de Windows al televisor conectado (solo funciona si hay una pantalla DisplayLink conectada y si está configurada en el modo Extend)

Para configurar la pantalla en el modo Extend

① Haga clic en el icono DisplayLink
② Seleccione Extend en el menú Manager

Se amplía el dispositivo en la dirección en la que estaba la última vez que la pantalla estuvo en este modo. Para un mayor control, utilice el menú secundario Extend To (Ampliar a) y seleccione una de las opciones. Asl el dispositivo entra en el modo Extend y se coloca a la izquierda/derecha/arriba/abajo de la pantalla principal.

Para configurar la pantalla en el modo Mirror

① Haga clic en el icono DisplayLink
② Seleccione Mirror en el menú Manager

Se utilizan la misma resolución, profundidad de color y frecuencia de actualización de la pantalla principal en la pantalla conectada a la base de conexión.

Configuración de ajuste al televisor (Fit to TV)

Para configurar el ajuste al televisor, seleccione la opción desde DisplayLink Manager. Aparece la siguiente interfaz:

2 Un borde rojo en la pantalla DisplayLink muestra el tamaño del nuevo escritorio de Windows. Utilice las teclas + y - para cambiar el tamaño del borde rojo hasta que se ajuste a la pantalla del televisor.

3 Una vez que el borde rojo esté en los márgenes de la pantalla del televisor, haga clic en "Apply" (Aplicar) para cambiar el tamaño del escritorio de Windows.

Contenido

Targus Universal USB 3.0 DV2K Docking Station with Power
· Cable USB 3.0
- Adaptador de alimentación de CA con cable de entrada
Cable de salida de CC
10 acopladores (tips) de alimentación

Especificaciones

• Puertos de vídeo duales (2 Dual Mode Displayport, DP++/DVI-I seleccionables)
• Dual Mode Displayport compatible con hasta 2.560 x 1.600 @ 32 bits
• Puerto DVI-I compatible con hasta 2.048 x 1.152 @ 32 bits
• 4 puertos USB 3.0
  Gigabit Ethernet
• Puertos de entrada/salida de audio
• Ranura de bloqueo de seguridad
• Los puertos marcados con → son compatibles con carga de dispositivos iOS y
  BC 1.2 (1.5 A)
• Entrada de alimentación de CC: 19,5 V, 6,15 A
• Salida de alimentación de CC: 19,5 V, 90 W máx.

Requisitos del sistema

Hardware

PC con, como mínimo, CPU básica de núcleo único Atom N270 o superior

Puerto USB

Toma de alimentación de CA

Sistema operativo (alguno de los siguientes)

- Microsoft Windows 7, Windows 8 o Windows 8.1 (32/64 bits)

Mac OS X v10.8.3 o posterior

Configuration Windows 7/ Windows 8/ Windows 8.1
