ACP77EUZ - Dokovacia stanica TARGUS - Bezplatný návod na obsluhu

Typ produktu	Univerzálna dokovacia stanica
Značka	Targus
Model	ACP77EUZ
Video pripojenie	2 video porty (voliteľný DisplayPort++/DVI-I)
Maximálne rozlíšenie (DP++)	2560 x 1600 @ 32 bitov
Maximálne rozlíšenie (DVI-I)	2048 x 1152 @ 32 bitov
USB konektory	4 x USB 3.0 (z toho 2 na nabíjanie BC 1.2 a iOS 1,5 A)
Sieť	Gigabitový Ethernet
Zvuk	Zvukové vstupné/výstupné porty
Napájanie vstup	19,5 V, 6,15 A
Napájanie výstup	19,5 V, max. 90 W
Súčasťou je sieťový adaptér	Áno
Dodávané napájacie konektory	10 konektorov pre notebooky
Bezpečnosť	Otvor pre zámok Kensington
Podporované operačné systémy	Windows 7/8/8.1 (32/64 bitov), Mac OS X v10.8.3 alebo novší
Požiadavky na systém	Minimálne procesor Atom N270, USB port, sieťová zásuvka
Údržba a čistenie	Čistiť mäkkou suchou handričkou, bez abrazívnych prostriedkov
Náhradné diely a opraviteľnosť	Dodatočné napájacie konektory k dispozícii; kontaktujte Targus pre diely
Softvérové funkcie	DisplayLink Manager: rozšírenie, zrkadlenie, otáčanie, optimalizácia videa, prispôsobenie TV
Obsah balenia	Dokovacia stanica, USB 3.0 kábel, sieťový adaptér so vstupným/výstupným káblom, napájacie konektory (x10)

Často kladené otázky - ACP77EUZ TARGUS

Ako nainštalovať dokovaciu stanicu Targus ACP77EUZ?

Pripojte všetky periférie k stanici, pripojte ju k počítaču pomocou USB 3.0 kábla, potom zapojte sieťový adaptér. Inštalácia ovládača DisplayLink sa spustí automaticky v systéme Windows. Ak nie, stiahnite si ovládač z webovej stránky Targus.

Môžem používať dva externé monitory súčasne?

Áno, stanica má dva video porty (DP++ a DVI-I). Môžete pripojiť dva monitory a nakonfigurovať ich v režime rozšírenie alebo zrkadlenie cez DisplayLink Manager.

Aká je maximálne podporované rozlíšenie?

Port DP++ podporuje až 2560x1600 @ 32 bitov, zatiaľ čo port DVI-I podporuje až 2048x1152 @ 32 bitov.

Môže dokovacia stanica nabíjať môj notebook?

Áno, poskytuje výstupný výkon až 90 W cez konektor prispôsobený vášmu notebooku. Použite dodaný konektor zodpovedajúci vašej značke.

Ako pripojiť Ethernetové zariadenie?

Jednoducho pripojte RJ45 kábel do portu Gigabit Ethernet na stanici. V systéme Windows alebo Mac OS nie je potrebná žiadna ďalšia konfigurácia.

Funguje stanica s macOS?

Áno, je kompatibilná s Mac OS X v10.8.3 alebo novšou verziou. Je potrebné nainštalovať ovládač DisplayLink.

Ako nakonfigurovať zvuk cez stanicu?

Pripojte reproduktory alebo slúchadlá do zvukových vstupných/výstupných portov stanice. V DisplayLink Manager otvorte konfiguráciu zvuku a vyberte zariadenie.

Môžem nabíjať telefón pomocou stanice?

Áno, dva z USB 3.0 portov sú označené symbolom nabíjania a podporujú štandard BC 1.2 a rýchle nabíjanie iOS až do 1,5 A.

Čo robiť, ak sa externý monitor nezistí?

Skontrolujte, či je ovládač DisplayLink nainštalovaný a aktuálny. Skúste odpojiť/znova pripojiť stanicu alebo reštartovať počítač. Uistite sa, že video kábel je správne pripojený.

Ako čistiť dokovaciu stanicu?

Použite mäkkú a suchú handričku. Nepoužívajte abrazívne prostriedky ani rozpúšťadlá. Pred čistením stanicu odpojte.

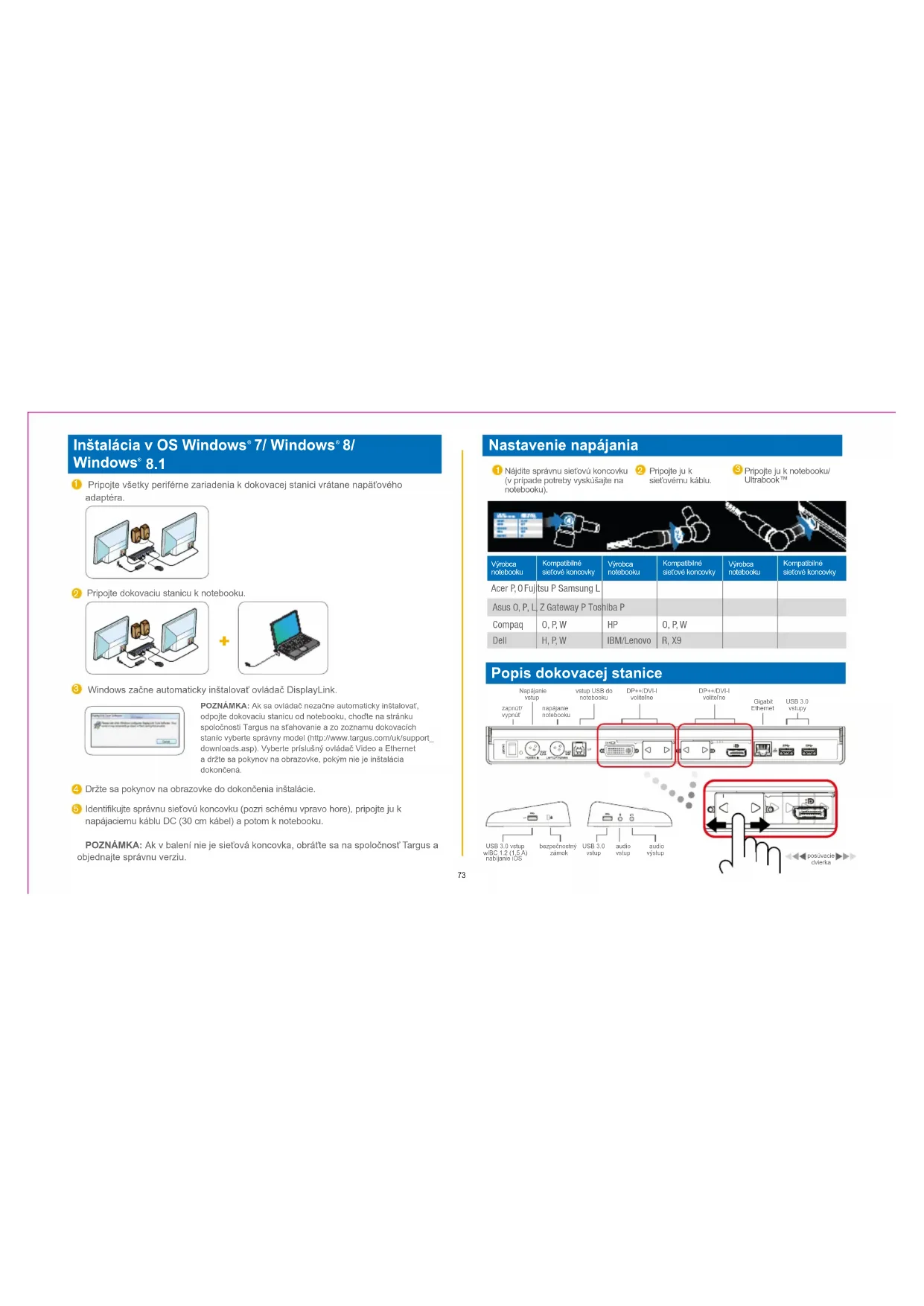

NÁVOD NA OBSLUHU ACP77EUZ TARGUS

Pripojte všetky periférne zariadenia k dokovacej stanici vrátane napătového adaptéra.

2 Pripojte dokovaciu stanicu k notebooku.

+

4 Držte sa pokynov na obrazovke do dokončenia inštalácie.

5 Identifikujte správnu sietovú koncovku (pozri schému vpravo hore), pripojte ju k napájaciemu káblu DC (30 cm kábel) a potom k notebooku.

POZNÁMKA: Ak v balení nie je sieľová koncovka, obrát'le sa na spoločnosť Targus a objednajle správnu verziu.

Nastavenie napájania

Nájdite správnu sietovú koncovku (v pripade potreby vyskúšajte na notebooku).

DisplayLink Manager	Otvorí okno rozlíšenia obrazovky.
Kontrola aktualizácií	Overí online, či sú k dispozícii nové ovládače na stiahnutie.
Zariadenia DisplayLink	Zobrazí zoznam všetkých pripojených zariadení k DisplayLink.
Nastavenie zvuku	Otvorí okno konfigurácie zvuku.
Nastavenie video	Otvorí okno rozlíšenia obrazovky.
Rozlíšenie obrazovky	Zobrazí zoznam všetkých dostupných rozlíšení obrazovky (odvodené režimy nie sú dostupné v zrkadlovom móde).
Otočenie obrazovky	Otočí obrazovku v smere hodinových ručičiek alebo v opačnom smere.
Rozšíří	Rozšíří plochu Windows na tento displej.
Nastavenie hlavného monitora	Nastaví túto obrazovku ako hlavné zobrazovacie zariadenie.
Vypnút monitor notebooku	Vypne obrazovku notebooku a použije obrazovku DisplayLink ako hlavnú obrazovku (funguje len na PC, a keď je pripojená obrazovka DisplayLink).
Zrkadlo	Zobrazí rovnaký obsah na obidvoch obrazovkách (rozlíšenia obrazoviek musia byť rovnaké).
Vyp.	Vypne obrazovku DisplayLink.
Optimalizovať pre video	Zvoľte na lepšie prehrávanie video na obrazovkách pripojených k DisplayLink (možno použit’ len pre video, text sa môže zobrazit’ nejasnejšie).
Fit to TV (Prispôsobít TV)	Prispôsobí veľkosť plochy Windows na pripojený TV (funguje len, keď je pripojená jedna obrazovka DisplayLink a je nastavený rozšířený režím).

Nastavenie zobrazenia do rozšíreného režimu (Extend Mode)

1 Kliknite na ikonu DisplayLink.
2 V menu Manager (Správca) vyberte Extend.

Zariadenie je teraz rozšírené v smere, v akom bola obrazovka v tomto režime posledný raz. Na váčšiu kontrolu použite podmenu Extend To a vyberte jednu z možností. Zariadenie sa tak dostane do rozšíreného režimu a môže byľ vlavo/vpravo/ nad/pod hlavným monitorom.

Na konfiguráciu nastavenia na TV vyberte možnosť zo správcu DisplayLink. Zobrazi sa takéto rozhranie:

• Duálne video vstupy (2 x Displayport s duálnym módom, DP++/DV-I voliteľne)
• podpora pre Displayport s duálnym módom do 2560 x 1600 @ 32 bitov
• podpora pre vstup DVI-I do 2048 x 1152 @ 32 bitov
  4 x USB 3.0 porty
  Gigabit Ethernet
  • Audio vstupy In/Out
• Slot s bezpečnostným zámkom
  Vstupy označené podporujú nabíjanie prístrojov BC 1.2 a iOS (1,5 A)
  Vstupný jednosmerný průd: 19,5 V; 6,15 A
  · Výstupný jednosmerný prúd: 19,5 V; 90 W max

Systémové požiadavky

Hardvér

• PC s minimálne Atom N270, základným jednojadrovým CPU alebo lepším
  · USB vstup
  • Striedavé napájanie

Operačný systém (ktorýkol'vek z týchto)

• Microsoft Windows*7 alebo Windows*8 alebo Windows*8.1 (32/64-bit)
  • Mac OS' X v10.8.3 alebo novši
