ACP77EUZ - докинг станция TARGUS - Безплатно ръководство за потребителя

Тип продукт	Универсална докинг станция
Марка	Targus
Модел	ACP77EUZ
Видео свързаност	2 видео порта (DisplayPort++/DVI-I избираем)
Максимална резолюция (DP++)	2560 x 1600 @ 32 бита
Максимална резолюция (DVI-I)	2048 x 1152 @ 32 бита
USB конектори	4 x USB 3.0 (2 за зареждане BC 1.2 и iOS 1,5 A)
Мрежа	Gigabit Ethernet
Аудио	Аудио вход/изход портове
Входно захранване	19,5 V, 6,15 A
Изходно захранване	19,5 V, 90 W макс
Включен адаптер за променлив ток	Да
Предоставени захранващи конектори	10 конектора за лаптопи
Сигурност	Отвор за ключалка Kensington
Поддържани операционни системи	Windows 7/8/8.1 (32/64 бита), Mac OS X v10.8.3 или по-нова
Изисквания за системата	Минимум процесор Atom N270, USB порт, захранващ контакт
Поддръжка и почистване	Почиствайте с мека суха кърпа, без абразивни продукти
Резервни части и ремонт	Допълнителни захранващи конектори налични; свържете се с Targus за части
Софтуерни функции	DisplayLink Manager: разширение, огледало, завъртане, оптимизация на видео, адаптация за TV
Съдържание на опаковката	Докинг станция, USB 3.0 кабел, адаптер за променлив ток с входен/изходен кабел, захранващи конектори (x10)

Често задавани въпроси - ACP77EUZ TARGUS

Как да инсталирам докинг станция Targus ACP77EUZ?

Свържете всички периферни устройства към станцията, свържете я към компютъра си чрез USB 3.0 кабела, след това включете захранващия адаптер. Инсталирането на драйвера DisplayLink започва автоматично в Windows. Ако не, изтеглете драйвера от сайта на Targus.

Мога ли да използвам два външни монитора едновременно?

Да, станцията разполага с два видео порта (DP++ и DVI-I). Можете да свържете два монитора и да ги конфигурирате в режим разширение или огледало чрез DisplayLink Manager.

Каква е максималната поддържана резолюция?

Портът DP++ поддържа до 2560x1600 @ 32 бита, докато портът DVI-I поддържа до 2048x1152 @ 32 бита.

Може ли докинг станцията да зарежда лаптопа ми?

Да, тя осигурява изходно захранване до 90 W чрез подходящ конектор за вашия лаптоп. Използвайте предоставения конектор, съответстващ на вашата марка.

Как да свържа Ethernet устройство?

Просто включете RJ45 кабел в порта Gigabit Ethernet на станцията. Не е необходима допълнителна конфигурация в Windows или Mac OS.

Работи ли станцията с macOS?

Да, съвместима е с Mac OS X v10.8.3 или по-нова версия. Драйверът DisplayLink трябва да бъде инсталиран.

Как да конфигурирам аудио чрез станцията?

Свържете вашите високоговорители или слушалки към аудио вход/изход портовете на станцията. В DisplayLink Manager отворете аудио конфигурацията, за да изберете устройството.

Мога ли да зареждам телефона си със станцията?

Да, два от USB 3.0 портовете са маркирани със символ за зареждане и поддържат стандарта BC 1.2, както и бързо зареждане на iOS до 1,5 A.

Какво да направя, ако външният монитор не се открива?

Проверете дали драйверът DisplayLink е инсталиран и актуален. Опитайте да изключите/включите станцията или да рестартирате компютъра. Уверете се, че видео кабелът е правилно свързан.

Как да почистя докинг станцията?

Използвайте мека суха кърпа. Не използвайте абразивни продукти или разтворители. Изключете станцията преди почистване.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ ACP77EUZ TARGUS

BG – Български (език)......27

CZ - Ceština....30

DK – Dansk....33

EE - Eesti 36

FI – Suomi....39

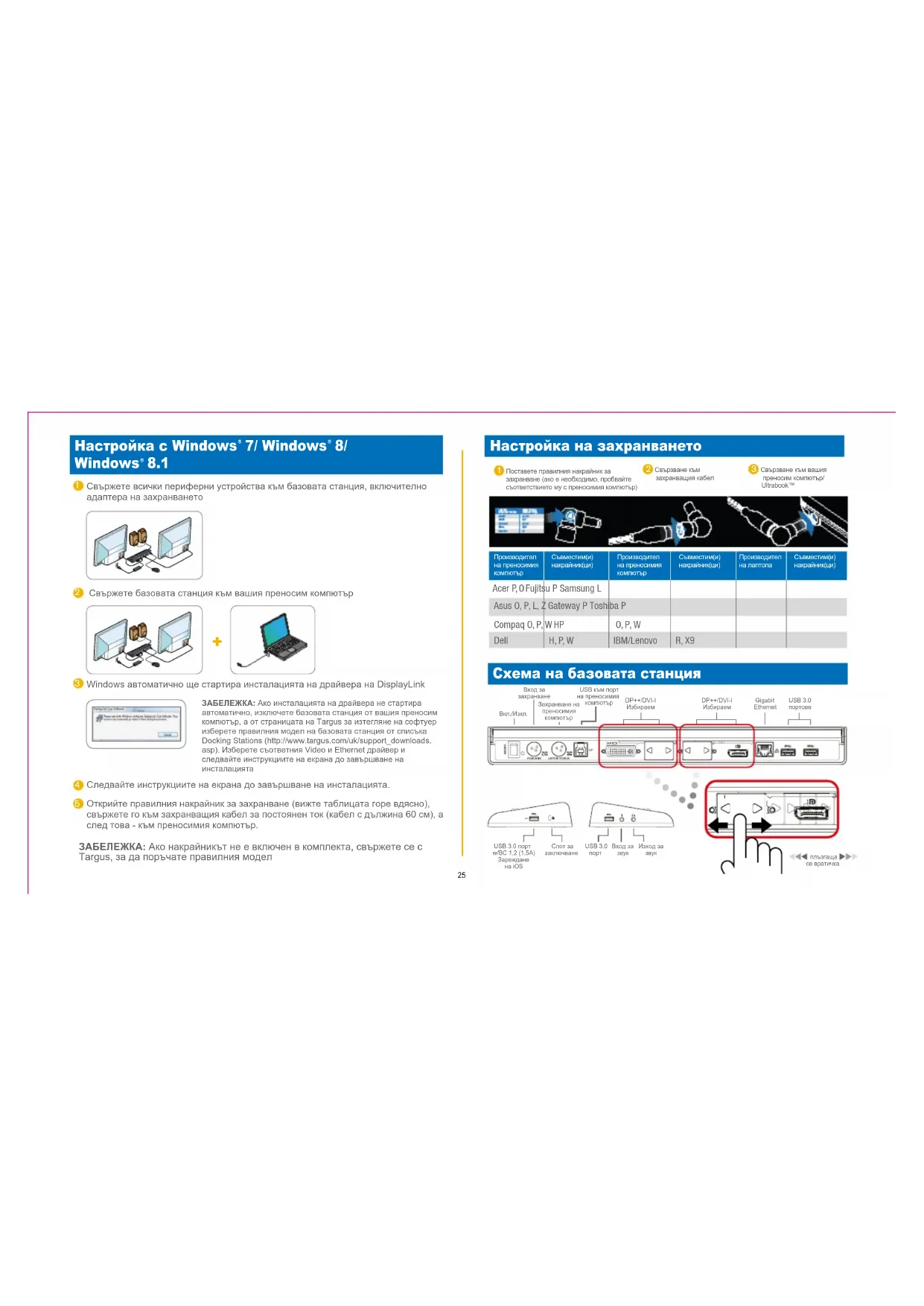

Свържете всички периферни устройства към базовата станция, включително адаптера на захранването

2 Свържете базовата станция към вашия преносим компютър

③ Windows автоматично ще стартира инсталацията на драйвера на DisplayLink

ЗАБЕЛЕЖКА: Ако инсталацията на драйвера не стартира автоматично, изключите базовата станция от вашия преносим компютур, а от страницата на Targus за изтелгяне на софтуер изберете правилния модел на базовата станция от списъка Docking Stations (http://www.targus.com/uk/support_downloads.asp). Изберете съответния Video и Ethernet драйвер и следвайте инструкциите на екрана до завършване на инсталацията

4 Следвайте инструкциите на екрана до завършване на инсталацията.

Открийте правилния накрайник за захранване (вижте таблицата горе вдясно), свържете го към захранващия кабел за постоянен ток (кабел с дължина 60 см), а след това - към преносимия компютър.

ЗАБЕЛЕЖКА: Ако накрайникът не е включен в комплекта, свържете се с Targus, за да поръчате правилния модел

Настройка на захранването

1 Поставете правилния накраиник за захранване (зво в необходимо, пробайте съответствето му с преносимия комплотър)

2 Свъраване към захранвашип кабел

Свърване към вашия преносим компютър Ultrabook™

Производител на превосимия компотър	Съаместия(и) наррайник(ци)	Производител на превосимия компотър	Съаместия(и) наррайник(ци)	Производител на паптога	Съхместия(и) наррайник(ци)
Acer P, O Fujitsu P Samsung L
Asus O, P, L, Z Gateway P Toshiba P
Compaq O, P, W HP		O, P, W
Dell	H, P, W	IBM/Lenovo	R, X9

Управление на DisplayLink	Отваря прозорец за резолюция на екрана
Проверка за актуализации	Проверява онлайн за налични за изстегляне нови драйвери
Устройства на DisplayLink	Показва списък от свързаните към DisplayLink устройства
Настройка на звука	Отваря прозорец за конфигуриране на звука
Настройка на видео	Отваря прозорец за резолюция на екрана
Резолюция на екрана	Показва списък на предлаганите резолюции на екрана.(Логическите режими не се предлагат в режим на огледално изображение)
Завъртане на екрана	Завърта екрана по посока на часовниковата стрелка или в обратна посока
Разширяване	Разширява работния плот на Windows на този дисплей
Задаване като основен монитор	Задава настоящят екран като основен дисплей
Изключване на монитора на ноутбука	Изключва дисплея на преносимия компютър и използва дисплея на DisplayLink като основен (работи само при компютри и само при свързване на един екран DisplayLink)
Огледален образ	Показва същото съдържание и на двата екрана(резолюциите на екраните трябва да съвпадат)
Изкл. Изключва дисплея на DisplayLink
Оптимизиране за видео	Изберете за подобрено видеовъэпроизвеждане на свързани към DisplayLink дисплеи (приложима само за видео;възможно е текстът да бъде неясен)
Вместване на ТВ екран	Регулира размера на работния плот на Windows така, чеда внести съдържанието на свързан теловизионен екран(работи само при свързване на една базова станцияDisplayLink, установена в режим Extend (Разширен))

За да установите дисплея в разширен режим

① Щракнете върху иконата на DisplayLink
② Изберете Extend (Разширен) в менюто за управление

Устройството се разширява в посока, в която є било при последното включване в този режим. За по-голям контрол използвайте подменито Extend To (Разшири до) и изберете някоя от опциите. Това ще въведе устройството в разширен режим и ще го постави вляво/вдясно/над/под основния монитор.

Щракнете върху иконата на DisplayLink
② Изберете Mirror (Огледален образ) в менюто за управление

Резолюцията, цветовата дълбочина и скоростта на опресняване на главния екран се дублират на свързания към базовата станция монитор.

Конфигурация за вместе на телевизионен екран

1 За да конфигурирате опцията Fit to TV (Вместване на телевизионен екран), изберете от управлен на DisplayLink. Ще се покаже следния интерхрейс:

2 Червената граница на екрана на DisplayLink показа размера на новия работен плот на Windows. Използвайте + и -, за да промените размера на червената граница, докато се вмести на телевизионния екран.

3 След като червената граница достигне до ръбовете на телевизионния екран, натиснете "Apply" (Приложи), за да преоразмерите работния плот на Windows.

Съдържание

• Targus Universal USB 3.0 DV2K базова станция със захранване
  USB 3.0 кабел
• Променливотоков адаптер с входен кабел
• Изходен кабел за постоянен ток
• Накрайници на захранването x 10 бр.

Спецификации

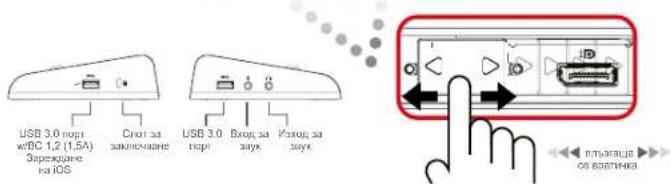

• Двойни видеопортове (2 x двурежимен порт за дисплей, Избираем DP++/DVI-I)
• Двурежимният порт за дисплей поддържа до 2560 x 1600 @ 32 бита
• Порт DVI-I поддържа до 2048 x 1152 @ 32 бита
  4 x USB 3.0 порта
• Gigabit Ethernet
• Входно/изходни портове за звук
• Слот за заключване
• Портовете, маркирани с → , дават възможност за зареждане на ВС 1,2 и iOS устройства (1,5A)
• Вход за захранване с постоянен ток: 19,5V, 6,15A
• Изход за захранване с постоянен ток: 19,5V, 90W макс.

Системни изисквания

Хардуер

- Персонален компютър с минимум Atom N270, едноядрен микропроцесор или по-добър

- USB порт

• Променливотоков контакт за захранване

Операционна система (някоя от следните)

- Microsoft Windows 7 или Windows® 8 или Windows® 8.1 (32/64-битова)
