Termék típusa	Univerzális dokkolóállomás
Márka	Targus
Modell	ACP77EUZ
Videó csatlakoztathatóság	2 videó port (DisplayPort++/DVI-I választható)
Maximális felbontás (DP++)	2560 x 1600 @ 32 bit
Maximális felbontás (DVI-I)	2048 x 1152 @ 32 bit
USB csatlakozók	4 x USB 3.0 (ebből 2 töltéshez BC 1.2 és iOS 1,5 A)
Hálózat	Gigabit Ethernet
Audio	Audio bemeneti/kimeneti portok
Bemeneti tápellátás	19,5 V, 6,15 A
Kimeneti tápellátás	19,5 V, 90 W max
Hálózati adapter mellékelve	Igen
Mellékelt tápcsatlakozók	10 csatlakozó laptopokhoz
Biztonság	Kensington zárnyílás
Támogatott operációs rendszerek	Windows 7/8/8.1 (32/64 bit), Mac OS X v10.8.3 vagy újabb
Rendszerkövetelmény	Minimum Atom N270 processzor, USB port, hálózati csatlakozó
Karbantartás és tisztítás	Puha, száraz ruhával tisztítsa, súrolószerek nélkül
Alkatrészek és javíthatóság	További tápcsatlakozók elérhetők; alkatrészekért lépjen kapcsolatba a Targus-szal
Szoftver funkciók	DisplayLink Manager: kiterjesztés, tükrözés, forgatás, videó optimalizálás, TV adaptáció
Csomagolás tartalma	Dokkolóállomás, USB 3.0 kábel, hálózati adapter bemeneti/kimeneti kábellel, tápcsatlakozók (x10)

Gyakran ismételt kérdések - ACP77EUZ TARGUS

Hogyan telepítsem a Targus ACP77EUZ dokkolóállomást?

Csatlakoztassa az összes perifériát a dokkolóhoz, csatlakoztassa a számítógéphez az USB 3.0 kábel segítségével, majd dugja be a hálózati adaptert. A DisplayLink illesztőprogram telepítése automatikusan elindul Windows alatt. Ha nem, töltse le az illesztőprogramot a Targus weboldaláról.

Használhatok egyszerre két külső monitort?

Igen, a dokkoló két videó porttal rendelkezik (DP++ és DVI-I). Két monitort csatlakoztathat, és beállíthatja őket kiterjesztés vagy tükrözés módban a DisplayLink Manager segítségével.

Mi a támogatott maximális felbontás?

A DP++ port akár 2560x1600 @ 32 bit, míg a DVI-I port akár 2048x1152 @ 32 bit felbontást támogat.

Töltheti a dokkolóállomás a laptopomat?

Igen, akár 90 W kimeneti teljesítményt biztosít a laptopjához illő csatlakozón keresztül. Használja a márkájának megfelelő mellékelt csatlakozót.

Hogyan csatlakoztassak Ethernet eszközt?

Egyszerűen csatlakoztasson egy RJ45 kábelt a dokkoló Gigabit Ethernet portjához. Windows vagy Mac OS alatt nincs szükség további beállításra.

Működik a dokkoló macOS-szel?

Igen, kompatibilis a Mac OS X v10.8.3 vagy újabb verzióval. A DisplayLink illesztőprogramot telepíteni kell.

Hogyan állítsam be a hangot a dokkolón keresztül?

Csatlakoztassa hangszóróit vagy fejhallgatóját a dokkoló audio bemeneti/kimeneti portjaihoz. A DisplayLink Managerben nyissa meg a hangbeállításokat az eszköz kiválasztásához.

Tölthetem a telefonomat a dokkolóval?

Igen, két USB 3.0 port töltés szimbólummal van jelölve, és támogatja a BC 1.2 szabványt, valamint az iOS gyorstöltést akár 1,5 A áramerősséggel.

Mit tegyek, ha a külső monitor nem érzékelhető?

Ellenőrizze, hogy a DisplayLink illesztőprogram telepítve van-e és naprakész-e. Próbálja meg kihúzni/visszadugni a dokkolót, vagy indítsa újra a számítógépet. Győződjön meg arról, hogy a videó kábel megfelelően van csatlakoztatva.

Hogyan tisztítsam a dokkolóállomást?

Használjon puha, száraz ruhát. Ne használjon súrolószereket vagy oldószereket. Tisztítás előtt húzza ki a dokkolót.

HASZNÁLATI ÚTMUTATÓ ACP77EUZ TARGUS

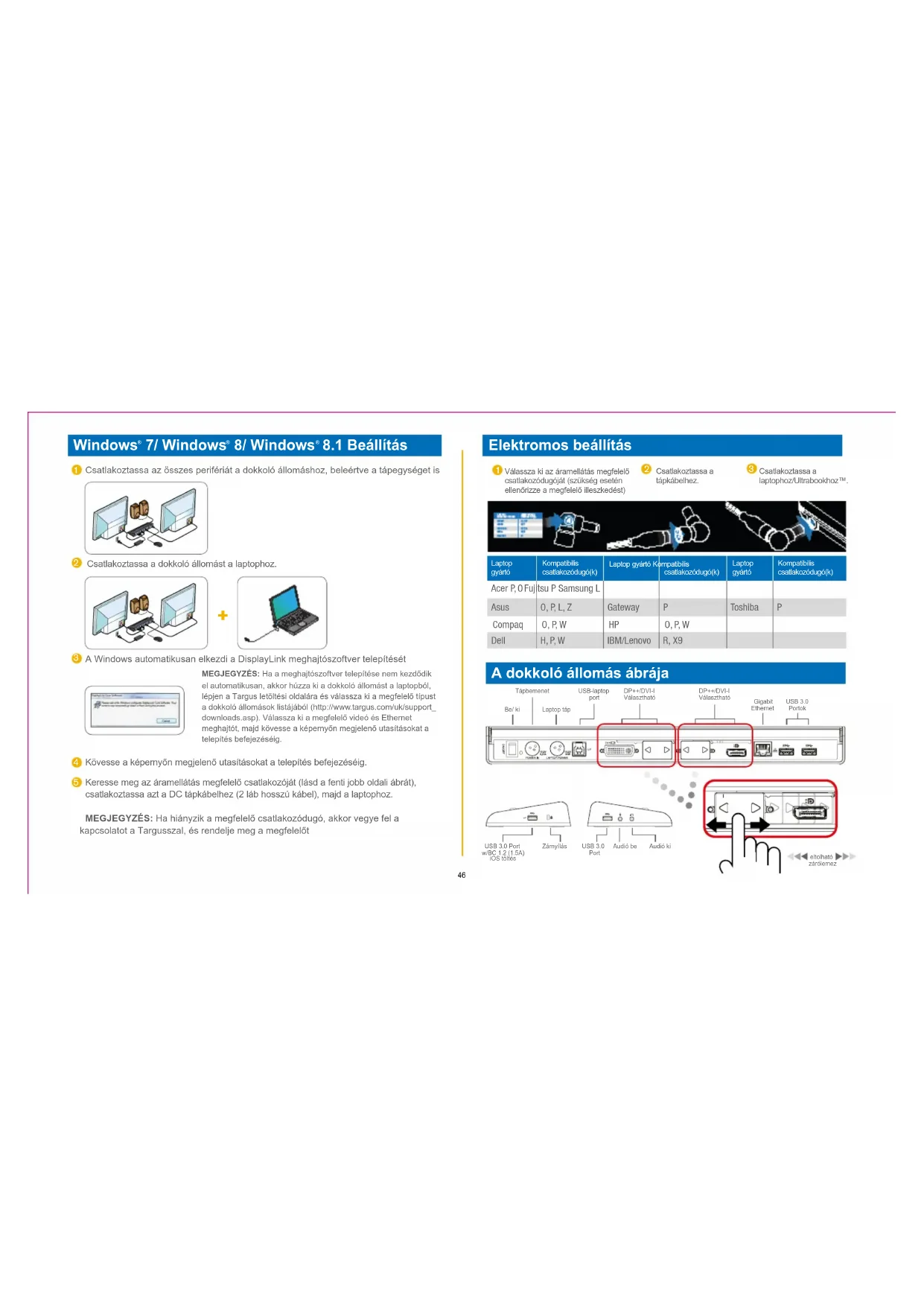

Windows® 7/ Windows® 8/ Windows® 8.1 Beállítás

Csatlakoztassa az összes perifériát a dokkoló állomáshoz, beleértve a tápegységet is

② Csatlakoztassa a dokkoló állomást a laptophoz.

3 A Windows automatikusan elkezdi a DisplayLink meghajtószoftver telepítését

MEGJEGYZÉS: Ha a meghajtöszoftver telepítése nem kezdődik el automatikusan, akkor húzza ki a dokkoló allomást a laptopól, lépjen a Targus letiötési oldalára és válassza ki a megfelelő tipust a dokkoló allomások listájából (http://www.targus.com/uk/support_downloads.asp). Válassza ki a megfelelő video és Ethernet meghajtót. majd kövesse a képernyön megjelenő utasításokat a telepítés befejezéséig.

4 Kövesse a képernyön megjelenő utasításokat a telepítés befejezéséig.
5 Keresse meg az áramellátás megfelelő csatlakozóját (lásd a fenti jobb oldali ábrát), csatlakoztassa azt a DC tápkábelhez (2 láb hosszú kábel), majd a laptophoz.

MEGJEGYZÉS: Ha hiányzik a megfelelő csallakozódugó, akkor vegye fel a kapcsolatot a Targusszal, és rendelje meg a megfelelöt

Elektromos beállítás

Válassza ki az áramellátás megfelelő csatlakozódugóját (szükség esetén ellenőrizze a megfelelő illeszkedést)

② Csallakoztassa a tápkábelhez.

③ Csallakoztassa a laptophoz/Ultrabookhoz™.

1	2	3

Laptop gyártó	Kompatibilis csatlakozódugó(k)	Laptop gyártó Kompatibilis csatlakozódugó(k)	Laptop gyártó	Kompatibilis csatlakozódugó(k)
Acer P, O Fujitsu P Samsung L
Asus	O, P, L, Z	Gateway	P	Toshiba
Compaq	O, P, W	HP	O, P, W
Dell	H, P, W	IBM/Lenovo	R, X9

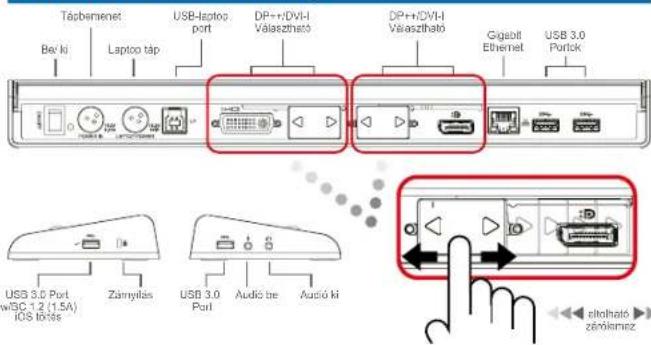

A dokkoló állomás ábrája

DisplayLink Manager menü

MENÜPONT FUNKCIÓ

Upravljač DisplayLink	Megnyilja a képernyőfelbontás ablakot
Potraži ažuriranja	Online ellenőrzi, hogy rendelkezésre állnak-e letölthető új meghajtó programok.
DisplayLink uređaji	A csatlakoztatott DisplayLink készülékek megjelenítése
Postavke zvuka	Az audio-konfiguráció ablak megnyitása
Postavke slike	A Képernyőfelbontás ablak megnyitása
Razlučivost zaslona	Az összes rendelkezésre álló képernyőfelbontás megjelenítése (tükör üzemmódban az Inferred Modes nem használható)
Rotacija zaslona	A képernyő elforgatása jobbra vagy balra.
Proširi	A Windows asztal kiterjesztése erre a képernyőre
Postavi kao glavni zaslon	A képernyő beállítása fő képernyőként
Isključi zaslon prijenosnog računala	A laptop képernyőjének kikapcsolása és a DisplayLink megjelenítő használata fő képernyőként (csak PC-n működik, és csak akkor, ha csak egy DisplayLink képernyő van csatlakoztatva.
Zrcalni prikaz	Mindkét képernyőn ugyanazt a tartalmat jeleníti meg (a két képernyő felbontásának azonosnak kell lennie).
Isključi	A DisplayLink megjelenítő kikapcsolása.
Optimiziraj za video	Javított videolejátszás a csatlakoztatott DisplayLink megjelenítőkön (csak video esetén; a szöveg kevésbé élosnek tünhet).
Prilagodi TV zaslonu	A Windows asztal mérelét úgy állítja be, hogy illeszkedjen a csatlakoztatott TV-hez (csak egyetlen, Extend Mode beállítású DisplayLink megjelenítő csatalakoztatása esetén).

A megjelenítő beállítása kiterjesztett módba

1 Kattintson a DisplayLink ikonra
② Lépjen a Manager menü Extend menüpontjába.

A készülék kiterjesztésre kerül abba az irányba, amerre az üzemmód legutóbbi használatakor volt. A részletesebb beállításhoz használja az Extend To almenút és jelölje be a kívánt lehetőséget. A megjelenitő Extend Mode üzemmódra állítódik és a fö monitor bal/jobb/ felső/alsó felére terjesztődik ki.

A megjelenítő beállítása Mirror módra

1 Kattintson a DisplayLink ikonra
② Lépjen a Manager menü Mirror menüpontjába.

Másolásra kerül az elsödleges képernyő felbontása, színmélysége és frissítési rátaja a dokkolóhoz csatlakoztatott monitorra.

Illesztés a TV beállításaihoz

① Ehhez válassza a

DisplayLink Manager Fit to TV menüpontját. A következő kezelőfelület jelenik meg.

② A DisplayLink

képernyőn megjelenő piros szegély jelzi az új Windows asztal méretét. Használja a + és - gombokat a piros szegély átméretezéséhez, hogy az illeszkedjen a TV képernyőhöz.

3

Amint a piros szegély elérte a TV képernyőjének szélét, kattintson az "Apply" pontra a Windows asztal átméretezéséhez.

Tartalom

Targus Univerzális USB 3.0 DV2K dokkoló állomás tápegységgel
. USB 3.0 kábel
. AC tápegység bemeneti kábellel
• DC kimeneti kábel

Érintkeződugók az áramellátáshoz - 10 db

Specifikációk

Kettős videoó port (2 db kétállású kijelző port, DP++/DVI-I választható)
- a kétállású kijelző porttal akár 2560 x 1600 @ 32 bit felbontás is elérhető
- a DVI-I port 2048 x 1152 @ 32 bitet támogat.
- 4 x USB 3.0 port
Gigabit Ethernet
- Audio be/ki portok
- Biztonsági zár nyílás
A jelzésü portok a BC 1.2 és iOS eszközök töltését is támogatják (1.5A)
Egyenáram be: 19.5V, 6.15A
Egyenáram ki: 19.5V, 90W max

Rendszerkövetelmények

Hardver

• Legalább Atom N270, egymagos processzorral rendelkező számítógép
  USB port
  AC csatlakozóaljzat

Operációs rendszer (az alábbiak egyike)

• Microsoft Windows ^7 vagy Windows ^8 vagy Windows ^8.1 (32/64-bit)
  • Mac OS' X v10.8.3 vagy újabb

„Windows ^® 7“ / „Windows ^® 8“ / „Windows ^® 8.1“ sąranka
