MANUAL DE USUARIO DOCK190EUZ TARGUS

• Cabo opcional de saída de corrente CC (apenas DOCK192)

• Corrente CC de carregamento de computador portátil tradicional: 19,5 V 90 W máx. (apenas DOCK192)

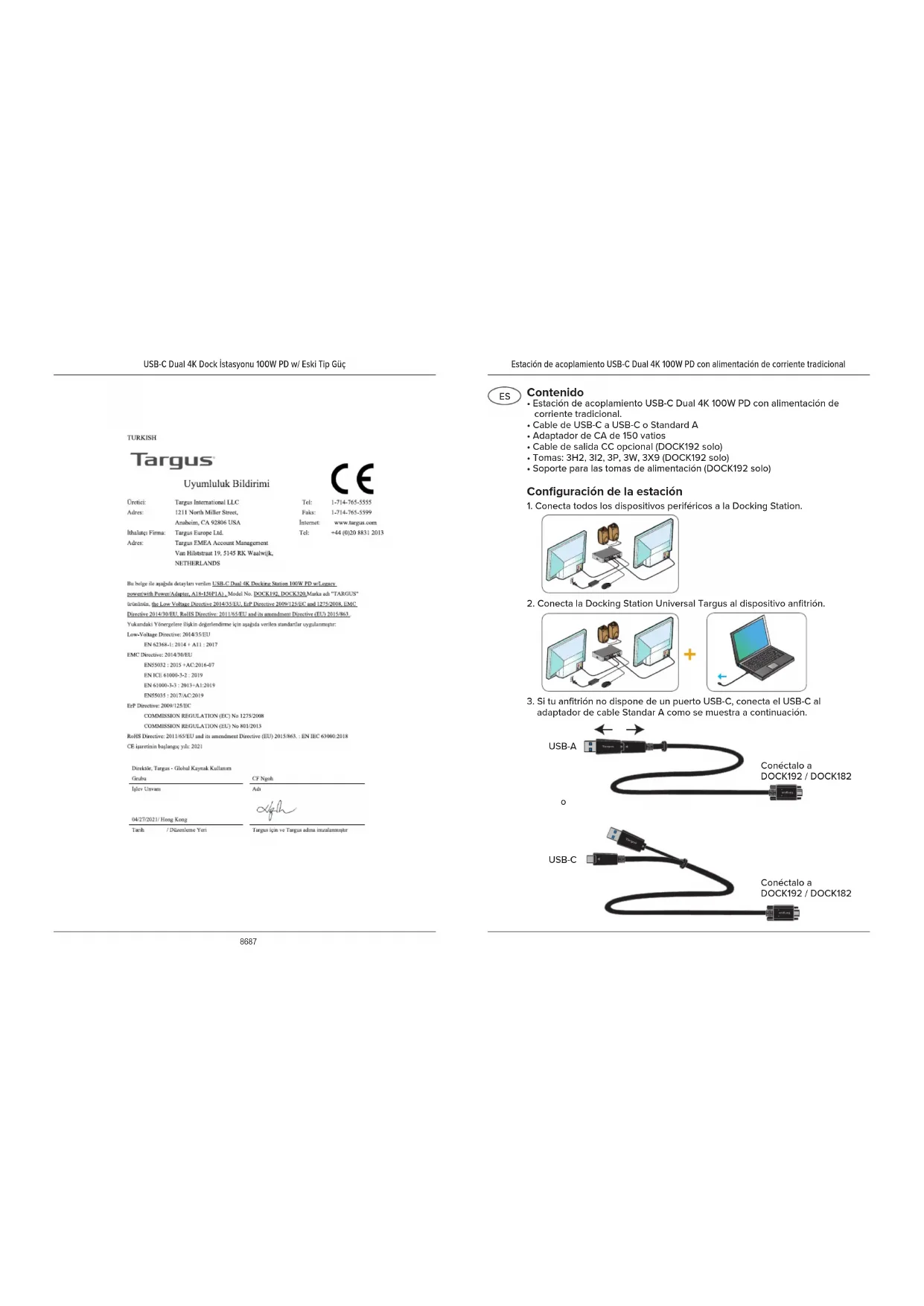

1. Conecta todos los dispositivos periféricos a la Docking Station.

2. Conecta la Docking Station Universal Targus al dispositivo anfitrión.

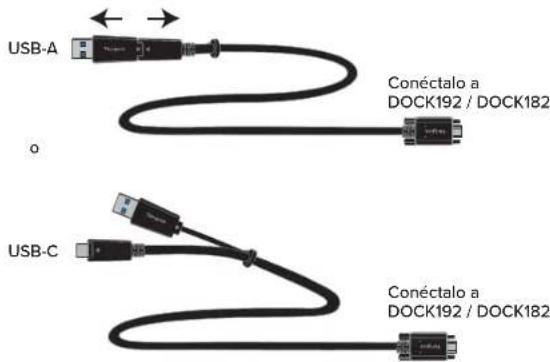

3. Si tu anfitrión no dispone de un puerto USB-C, conecta el USB-C al

adaptador de cable Standar A como se muestra a continuación. Contenido

• Estación de acoplamiento USB-C Dual 4K 100W PD con alimentación de corriente tradicional.

• Soporte para las tomas de alimentación (DOCK192 solo) USB-A Conéctalo a DOCK192 / DOCK182 Conéctalo a DOCK192 / DOCK182 USB-C

Estación de acoplamiento USB-C Dual 4K 100W PD con alimentación de corriente tradicional88 89 Configuración de la alimentación (DOCK192 solo) La desconexión de CC solo se enciende cuando el portátil no está cargando a través de la Docking Station Observación: El usuario de DOCK182 puede comprar ACC1134GLX-50 para cargar ordenadores portátiles con carga de corriente tradicional.

1. Identifica la toma de

alimentación correcta (haz una prueba en la entrada de CC del portátil si es necesario)

3. Conecta el portátil

TOMAS DE ALIMENTACIÓN

3P, 3W 3H2, 3P, 3W 3I2, 3P, 3X9 Estación de acoplamiento USB-C Dual 4K 100W PD con alimentación de corriente tradicional Especificaciones

• 2 puertos DisplayPort (DP++; DP1.2)/puerto HDMI (HDMI 2.0)

• 4 puertos USB 3.2 Gen1 de bajada, 5 Gbps (el puerto denominado es compatible con BC 1.2 y carga dispositivos iOS a un máximo de 2.4 A)

• 1 puerto USB-C de subida con capacidad para Power Delivery 3.0 Profile 5 (carga máxima de hasta 100 W)

• Ranura de bloqueo de seguridad

• Cable USB-C (10 Gbp, 5 A)

• Indicador de encendido LED

• Botón de encendido/apagado («ON/OFF»)

• Adaptador de alimentación USB-C a 100 W

• Entrada de CC de la Docking Station: 20 V, 7,5 A, 150 W

• Potencia CC de carga para portátiles heredados: 19.5 V 90 W máx. (DOCK192 solo)

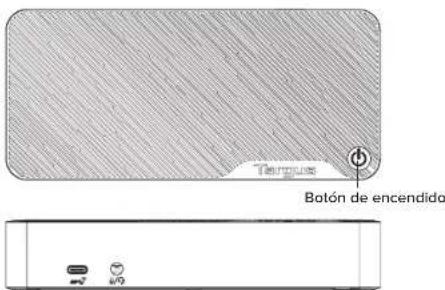

• Temperatura de funcionamiento: 0-40ºC Diagrama de la Docking Station Botón de encendido Puerto USB-C (10 Gbps) Conector de auriculares de audio Ranura con bloqueo de seguridad Gigabit Ethernet DP++ DP++

• Puerto USB 3.2 Gen1 Sistema operativo (cualquiera de los siguientes)

• Android 5.0 o posterior

• Ubuntu 14.04.x LTS y 16.04 LTS en plataformas x86 Visite www.targus.com para consultar una lista de los últimos sistemas operativos compatibles Estación de acoplamiento USB-C Dual 4K 100W PD con alimentación de corriente tradicional90 91 Configuración en Windows Para garantizar el mejor rendimiento con Windows, asegúrate de actualizar el controlador del PC y el firmware. Seguramente, tu departamento de informática o el fabricante del equipo puedan proporcionarte estas actualizaciones si tienes privilegios de administrador para descargar e instalar controladores en el equipo. DisplayLink Manager de la Docking Station universal Targus. Si aún no está instalado, puede descargarse desde un servidor de Windows Update o desde www.targus.com. Está representado por el icono en la bandeja del sistema de Windows y te permite conectar fácilmente monitores adicionales al portátil o al escritorio a través de la Docking Station de Targus. En la ventana Resolución de pantalla del panel de control de Windows, los monitores conectados se pueden configurar para reflejar la pantalla principal o para ampliar el escritorio de Windows y permitir la visibilidad de más aplicaciones al mismo tiempo. Los dispositivos gráficos del USB DisplayLink también se pueden configurar para que sean la pantalla principal. La herramienta de gestión DisplayLink Manager permite configurar totalmente diversas pantallas con conexión USB, incluyendo:

• Soporte para más pantallas USB en Windows 10 y posteriores

• Resolución de hasta 4096 x 2160 para DisplayPort o HDMI

• Modificación de la ubicación y orientación de la pantalla

• Distribución de las pantallas El software de DisplayLink también integra controladores para el sonido y la conexión ethernet. Estos se pueden seleccionar en el panel de control de Windows. Estación de acoplamiento USB-C Dual 4K 100W PD con alimentación de corriente tradicional Configuración para macOS Tras la instalación del software DisplayLink para macOS disponible en www.targus. com, los usuarios de Macbook pueden usar las Preferencias del Sistema (Pantallas) para ajustar los monitores externos. El sistema macOS permite la configuración de todas las pantallas adicionales. Configuración para Android Instala la aplicación DisplayLink Desktop para Android 5.0 y versiones posteriores desde Google Play Store. Es posible que también tengas que habilitar el modo de depuración/host USB en tu dispositivo Android. Estación de acoplamiento USB-C Dual 4K 100W PD con alimentación de corriente tradicional92 93 Estación de acoplamiento USB-C Dual 4K 100W PD con alimentación de corriente tradicional
