| Marque | Targus |
| Modèle | DOCK180EUZ |
| Type de produit | Station d'accueil USB-C double écran 4K avec Power Delivery 2.0 (60W) |
| Alimentation | Adaptateur secteur 20,5 V, 120 W |
| Connectivité hôte | USB-C (adaptateur USB-C vers USB-A inclus pour connexion USB-A) |
| Ports vidéo | 1 port DisplayPort++ (DP1.2) et 1 port HDMI (HDMI 2.0) |
| Ports USB aval | 4 ports USB 3.0 (dont 1 prenant en charge BC 1.2 et charge jusqu'à 2,4 A pour appareils iOS) |
| Port USB-C aval (charge) | 1 port USB-C avec Power Delivery 2.0 profil 4 (jusqu'à 60 W) |
| Port USB-C aval (données) | 1 port USB-C pour transfert de données USB 3.0 uniquement |
| Réseau | Gigabit Ethernet |
| Audio | Prise casque 3,5 mm (entrée/sortie) |
| Sécurité | Encoche pour verrou de sécurité Kensington |
| Résolution maximale | 4096 x 2160 (4K) via DisplayPort ou HDMI |
| Systèmes d'exploitation compatibles | Windows 7/8/8.1/10 (32/64 bits), Mac OS X 10.8+, Android 5.0+, Chromebook, Ubuntu 14.04.x et 16.04 LTS (x86) |
| Alimentation de l'hôte | Power Delivery 2.0 jusqu'à 60 W (via le port USB-C de l'hôte) |
| Contenu de la boîte | Station d'accueil, câble USB-C, adaptateur secteur, adaptateur USB-C vers USB-A avec système de fixation |
| Logiciel requis | DisplayLink Manager (téléchargement sur targus.com ou Windows Update) |
FOIRE AUX QUESTIONS - DOCK180EUZ TARGUS
Questions des utilisateurs sur DOCK180EUZ TARGUS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Station d'acceuil au format PDF gratuitement ! Retrouvez votre notice DOCK180EUZ - TARGUS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DOCK180EUZ de la marque TARGUS.
MODE D'EMPLOI DOCK180EUZ TARGUS
Importeur: Targus Europe Ltd.
Station d'accueil 4K USB-C Dual Video avec Power Delivery 2.0 (60W) de Targus
Sommaire
- Station d'accueil 4K USB-C Dual Video avec Power Delivery 2.0
(60W) de Targus
• Câble USB-C
• Adaptateur électrique CA - Adaptateur USB-C vers USB-A avec système de fixation
Configuration de la station d'accueil
- Branchez tous les périphériques à la station d'accueil.
- Connectez la station d'accueil universelle Targus à votre périphérique hôte.

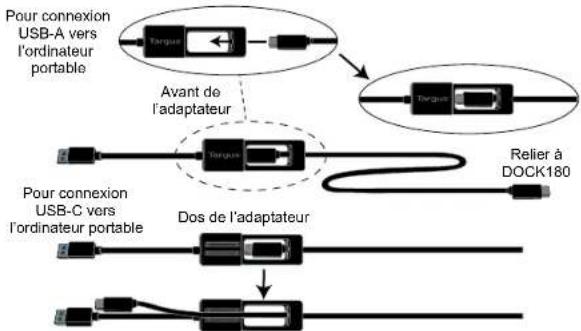

- Si votre périphérique hôte ne se connecte pas via USB-C, utilisez l'adaptateur USB-C vers USB-A fourni comme indiqué ci-dessous.
Station d'accueil 4K USB-C Dual Video avec Power Delivery 2.0 (60W) de Targus
Spécifications
• 2 ports d'affichage (DP++ ; DP1.2) / port HDMI (HDMI 2.0)
• 4 ports aval USB 3.0 (le port marqué de ↔ prend en charge BC 1.2 et la charge de l'appareil iOS à 2,4 A maxi.)
- 1 port aval USB-C prenant en charge Power Delivery 2.0 profil 4 (jusqu'à 60 W de charge max.)
• 1 port aval USB-C (transfert de données USB 3.0 uniquement)
• Gigabit Ethernet
- Ports entrée/sortie audio (connecteur casque 3,5 mm)
- Encoche pour verrou de sécurité
• Câble USB-C
- Indicateur d'alimentation
• Bouton d'alimentation ON/OFF
• Adaptateur électrique 20,5 V, 120 W

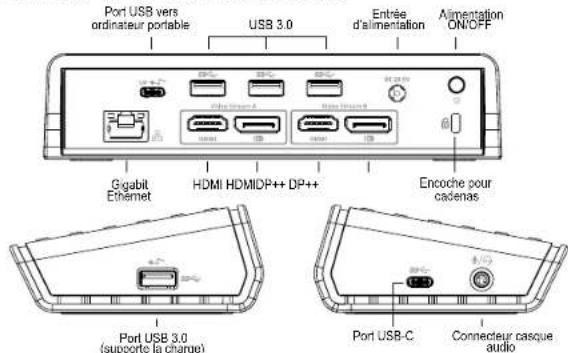

Schéma de la station d'accueil
Configuration requise
Matériel
• Thunderbolt 3 ou port USB-C
• L'ordinateur hôte doit prendre en charge la mise en charge Power Delivery
2.0 (jusqu'à 60W max)
Système d'exploitation (parmi les suivants)
- Microsoft Windows ^® 7, Windows ^® 8, Windows ^® 8.1, ou Windows ^® 10 (32/64 bits)
• Mac OS® X v10.8 ou version ultérieure
• Android 5.0 ou version ultérieure - Chromebooks
• Ubuntu 14.04.x LTS et 16.04 LTS sur plateforme x86
Station d'accueil 4K USB-C Dual Video avec Power Delivery 2.0 (60W) de Targus
Configuration Windows
Pour garantir les meilleures performances Windows, veillez à mettre à jour votre adaptateur d'affichage PC et les pilotes USB 3.0. Ces mises à jour sont souvent disponibles auprès de votre département informatique ou du fabricant du PC si vous avez des droits d'administrateur vous permettant de télécharger et d'installer des pilotes pour votre PC.
Bienvenue dans votre DisplayLink Manager de la station d'accueil universelle de Targus. Le logiciel DisplayLink Manager, s'il n'est pas déjà installé, peut être téléchargé à partir d'un serveur Windows Update ou de www.targus.com. Il est représenté par l'icône dans la barre des tâches de Windows et vous permet de connecter facilement des moniteurs supplémentaires à votre ordinateur portable ou de bureau via la station d'accueil Targus. Grâce à la fenêtre de résolution de l'écran du panneau de configuration de Windows, il est possible de configurer les moniteurs connectés de manière à dupliquer votre écran principal ou à étendre le bureau Windows afin de visualiser davantage d'applications en même temps. Les dispositifs graphiques USB DisplayLink peuvent également être configurés pour servir d'affichage principal.
Le DisplayLink Manager permet une configuration complète de tous les affichages USB supplémentaires, notamment :
- Prise en charge d'affichages USB supplémentaires dans Windows 7, 8, 8.1, 10 et versions ultérieures
- Résolution jusqu'à 4096 x 2160 pour DisplayPort ou HDMI
- Orientation d'affichage et modification de l'emplacement
• Agencement des affichages
Le logiciel DisplayLink fournit également des pilotes pour Sound et Ethernet intégrés. Ces derniers peuvent également être sélectionnés dans le panneau de commande de Windows.
Station d'accueil 4K USB-C Dual Video avec Power Delivery 2.0 (60W) de Targus
Configuration de OS-X
À l'installation du logiciel DisplayLink pour OS-X disponible sur www.targus.com, les utilisateurs de Macbook peuvent se servir des préférences du système pour les affichages afin d'ajuster les moniteurs externes. OS-X permet de configurer tous les affichages USB supplémentaires, notamment :
- Prise en charge d'affichages USB supplémentaires dans OS-X 10.9 ou versions ultérieures
• Résolution jusqu'à 4096 x 2160 pour DisplayPort ou HDMI - Orientation d'affichage et modification de l'emplacement
- Agencement des affichages
Le logiciel DisplayLink fournit également des pilotes pour Sound et Ethernet intégrés.
Installez l'application DisplayLink Desktop pour Android 5.0 et versions ultérieures à partir de Google Play Store. Activez le mode hôte/débogage USB sur votre appareil Android.
Station d'accueil 4K USB-C Dual Video avec Power Delivery 2.0 (60W) de Targus
FRENCH
Targus
Déclaration de conformité
Fabricant : Targus International LLC.
Tél : 1-714-765-5555
Importateur : Targus Europe Ltd.
Tel: +44(0)20 8831 2013
Nous confirmons par les présentes que le produit désigné ci-après USB-C Dual Video 4K
Docking Station with Power Delivery 2.0(with Power/AC Adapter), Numéro de référence
DOCK180. Nem de marque « TARGUS », est conforme à the Low Voltage Directive
2014/35/EU, ErP Directive 2009/125/EC and 1275/2008, EMC Directive 2014/30/EU, EU
Pour l'évaluation relative aux Directives susmentionnées, les standards suivants ont été appliqués :
Année de début du marquage CE : 2017
Directeur, Targus - Global Sourcing Group
Intatulé de la fonction
Brian Lo
Nom
06/06/2017/ Hong Kong
Date
/Lieu
Importeur: Targus Europe Ltd.
Internet: www.targus.com
Directeur Targus, Global Sourcing Group
Funetictitel
Marque : TARGUS
Modèle : DOCK180EUZ
Catégorie : Station d'acceuil
